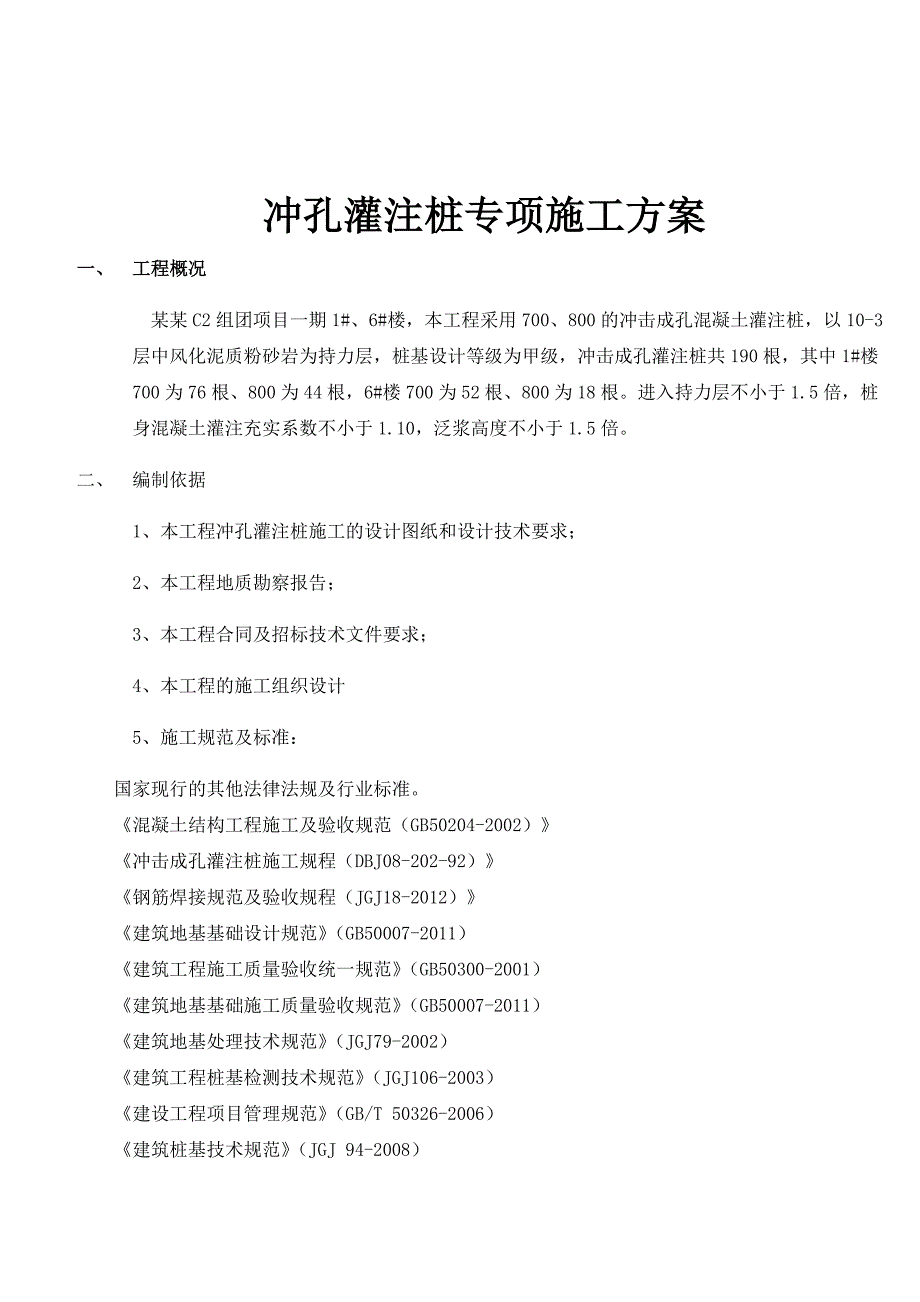

1、冲孔灌注桩专项施工方案一、 工程概况某某C2组团项目一期1#、6#楼，本工程采用700、800的冲击成孔混凝土灌注桩，以10-3层中风化泥质粉砂岩为持力层，桩基设计等级为甲级，冲击成孔灌注桩共190根，其中1#楼700为76根、800为44根，6#楼700为52根、800为18根。进入持力层不小于1.5倍，桩身混凝土灌注充实系数不小于1.10，泛浆高度不小于1.5倍。二、 编制依据1、 本工程冲孔灌注桩施工的设计图纸和设计技术要求；2、 本工程地质勘察报告；3、 本工程合同及招标技术文件要求；4、 本工程的施工组织设计5、 施工规范及标准：国家现行的其他法律法规及行业标准。混凝土结构工程施工及

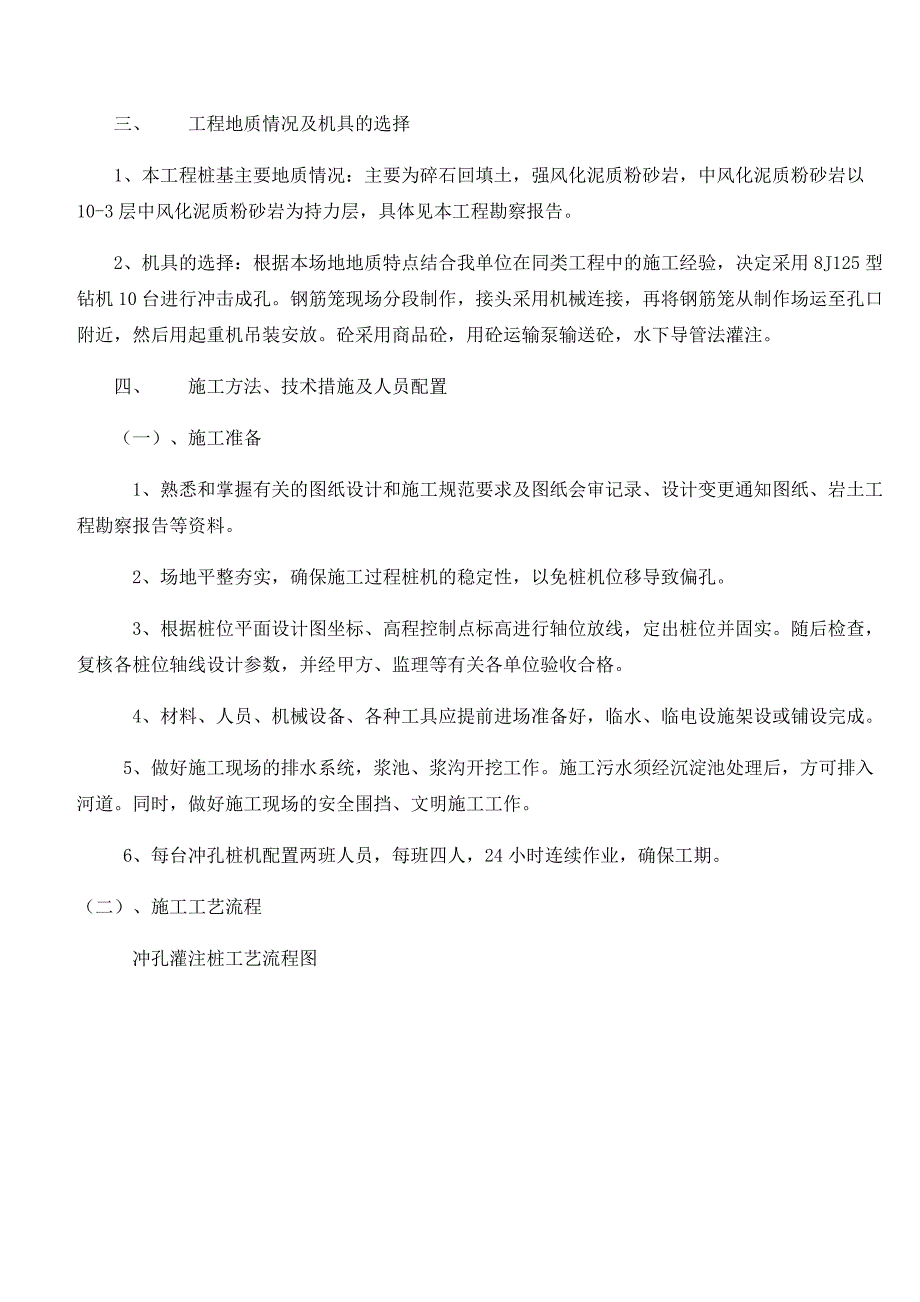

2、验收规范（GB50204-2002）冲击成孔灌注桩施工规程（DBJ08-202-92）钢筋焊接规范及验收规程（JGJ18-2012）建筑地基基础设计规范（GB50007-2011）建筑工程施工质量验收统一规范（GB50300-2001）建筑地基基础施工质量验收规范（GB50007-2011）建筑地基处理技术规范（JGJ79-2002）建筑工程桩基检测技术规范（JGJ106-2003）建设工程项目管理规范（GB/T 50326-2006）建筑桩基技术规范（JGJ 94-2008）三、 工程地质情况及机具的选择1、本工程桩基主要地质情况：主要为碎石回填土，强风化泥质粉砂岩，中风化泥质粉砂岩以10-
3、3层中风化泥质粉砂岩为持力层，具体见本工程勘察报告。2、机具的选择：根据本场地地质特点结合我单位在同类工程中的施工经验，决定采用8J125型钻机10台进行冲击成孔。钢筋笼现场分段制作，接头采用机械连接，再将钢筋笼从制作场运至孔口附近，然后用起重机吊装安放。砼采用商品砼，用砼运输泵输送砼，水下导管法灌注。四、 施工方法、技术措施及人员配置（一）、施工准备 1、熟悉和掌握有关的图纸设计和施工规范要求及图纸会审记录、设计变更通知图纸、岩土工程勘察报告等资料。 2、场地平整夯实，确保施工过程桩机的稳定性，以免桩机位移导致偏孔。 3、根据桩位平面设计图坐标、高程控制点标高进行轴位放线，定出桩位并固实。随

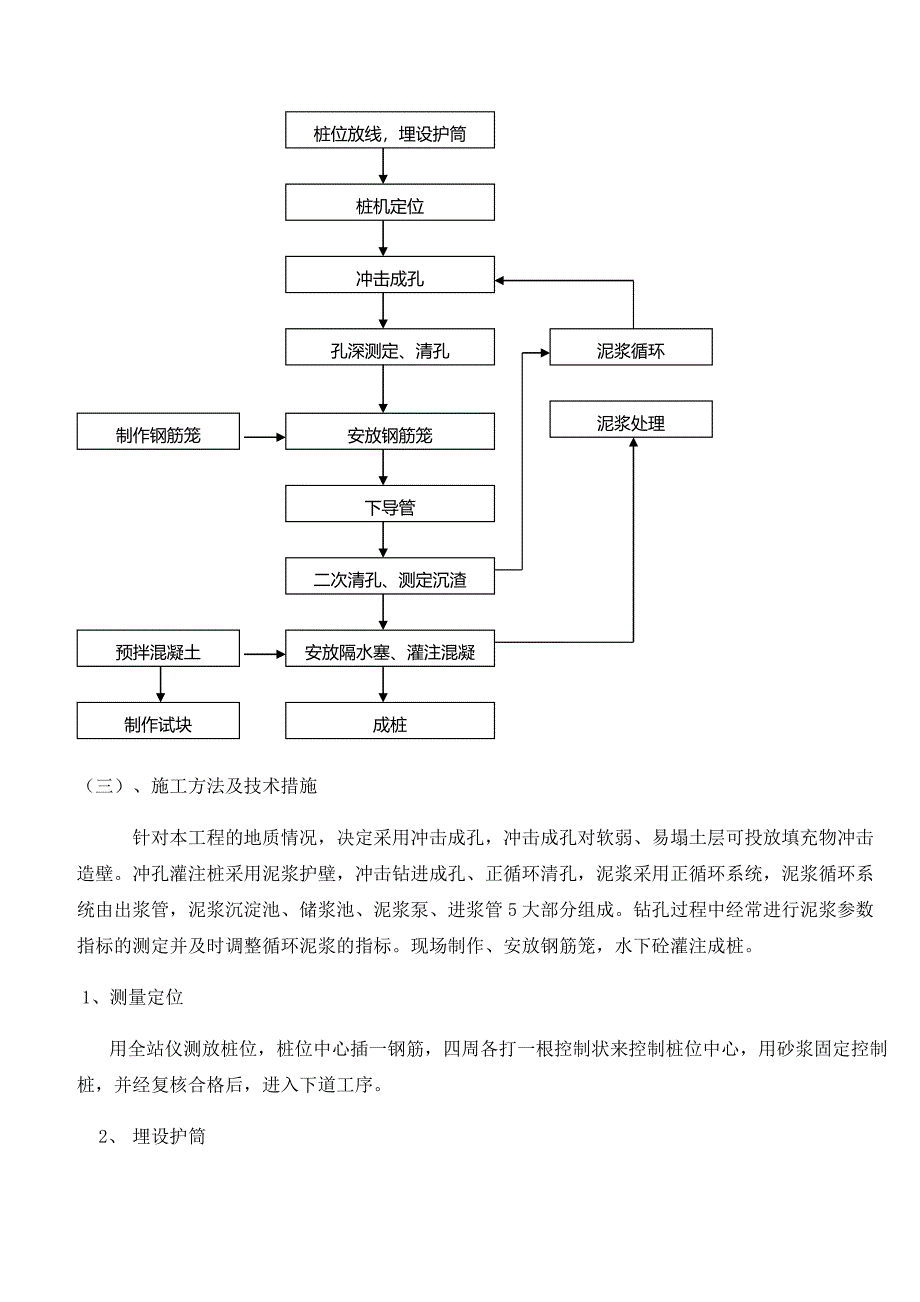

4、后检查，复核各桩位轴线设计参数，并经甲方、监理等有关各单位验收合格。 4、材料、人员、机械设备、各种工具应提前进场准备好，临水、临电设施架设或铺设完成。 5、做好施工现场的排水系统，浆池、浆沟开挖工作。施工污水须经沉淀池处理后，方可排入河道。同时，做好施工现场的安全围挡、文明施工工作。 6、每台冲孔桩机配置两班人员，每班四人，24小时连续作业，确保工期。（二）、施工工艺流程 冲孔灌注桩工艺流程图桩位放线，埋设护筒桩机定位冲击成孔孔深测定、清孔安放钢筋笼下导管二次清孔、测定沉渣安放隔水塞、灌注混凝土成桩制作试块预拌混凝土制作钢筋笼泥浆处理泥浆循环（三）、施工方法及技术措施 针对本工程的地质情况，
5、决定采用冲击成孔，冲击成孔对软弱、易塌土层可投放填充物冲击造壁。冲孔灌注桩采用泥浆护壁，冲击钻进成孔、正循环清孔，泥浆采用正循环系统，泥浆循环系统由出浆管，泥浆沉淀池、储浆池、泥浆泵、进浆管5大部分组成。钻孔过程中经常进行泥浆参数指标的测定并及时调整循环泥浆的指标。现场制作、安放钢筋笼，水下砼灌注成桩。1、 测量定位用全站仪测放桩位，桩位中心插一钢筋，四周各打一根控制状来控制桩位中心，用砂浆固定控制桩，并经复核合格后，进入下道工序。2、 埋设护筒护筒采用8mm厚的钢板加工制成，高度1.5m，直径（D）1.3m，护筒上部开设一个溢浆孔；校核桩位中心后，在护筒四周用粘土分层回填夯实，护筒采用人工挖
6、埋及锤击方法埋设，入土深度34米以上，护筒上部高出地下水位或孔外最高水位1.52米以上，并高出地面0.3米。护筒中心应与桩中心重合，平面偏位允许误差小于5cm，倾斜度的偏差小于1%。3、 冲击成孔 护筒埋设好后，桩机就位，使冲击锤中心对准护筒中心，要求偏差不大于+-20mm。开始应低锤密击，锤高0.40.6，并及时加片石，砂砾和粘土泥浆护壁，使孔壁挤压密实，直至孔深达护筒底以下34m后，可加快速度，将锤提高至23.5m以上转入正常冲击。冲孔时应及时将孔内残渣排出，每冲击12m，应排渣一次，并及时补浆，直至设计深度。每冲击12m检查一次成孔的垂直度，如发生斜孔、塌孔或护筒周围冒浆时，应停机。待采
7、取相应措施后再进行施工：粘土中钻进时，采用原土造浆；在较厚的砂层中钻进时，采用膨润土制备泥浆或在孔中投入粘土造浆，为使泥浆有较好的技术性能，适当掺加碳酸钠等分散剂，其掺量为加水量0.5%左右。泥浆性能指标选择成孔方法地层情况泥浆性能指标相对密度粘度（S）含砂率（ %）胶体率（%）失水率（m1/30min）泥皮厚（mm/30min）静切力（Pa）酸碱度冲击粉质粘土1.051.20162284962521.02.5810砂层1.21.451928849615235810 冲击成孔要点项目施工要点备注在护筒脚下2m以内小冲程1m左右，泥浆比重1.21.45，软弱层投入粘土块夹小片石。土层不好时宜提高
8、泥浆比重或加粘土块粘土或粉质粘土层中、小冲程12m，泵入清水或稀泥浆，经常清除钻头上的泥块。防粘钻，可投片石。粘土或中粗砂中冲程23m，泥浆比重1.21.5，投入粘土块，勤清碴。基岩高冲程34m，泥浆比重1.3左右，勤清碴。如遇基岩面倾陡，回填块石至岩面以上3050cm，先低锤密击待形成平面后正常冲击；如遇溶洞，采用回填粘土夹片石，低锤密击冲击造壁或压入钢护筒护壁。软弱土层或塌孔回填重钻小冲程反复冲击，加粘土块夹小片石，泥浆比重1.31.5。 冲击至岩面时，加大冲程，勤清渣。每钻进100200mm要取一次岩样，并妥善保存，以便终孔时验证。冲击过程中，为防止跑架，应随时校核钢丝绳是否对中桩位中心
9、，发生偏差应立即纠正。成孔后，应用测绳下挂0.5kg重物测量检查孔深，核对无误后，经监理工程师终孔验收后，进行下一道工序。4、 检孔钻进中应用检孔器检孔，检孔器用钢筋笼做成，其外径等于设计孔径，长度约为孔径的5倍。每钻进5米左右或者通过易缩孔土层以及更换钻锥前都应进行检孔，当检孔器不能沉到原来钻达的深度，或者拉紧时的钢丝绳偏离了护筒中心，应考虑可能发生了斜孔、弯孔或者缩孔等情况，如不严重时，可调整钻机位置继续钻孔，不得用钻锥修孔，以防卡钻。5、 终孔、清孔钻孔到设计标高，并达到设计要求嵌岩深度后，停止进尺，稍提冲击锤以小冲程（约50cm100cm）反复冲击挠动桩底沉渣，采用泥浆净化器和泥浆泵反
10、循环置浆法清孔，直至沉渣厚度、泥浆比重和含砂率符合规范要求为止。钢筋笼安装后还应进行二次清孔，直至孔底沉渣厚度小于3cm的要求，此时应注意及时补充泥浆，保持稳定的水头高度，孔内水位保持在地下水位或地表水位以上1.52m，以防止钻孔的任何坍塌。清孔后泥浆比重一般控制在1.101.20，含砂率小于4%，粘度1720s。6、 成孔应注意事项 a 应仔细研究工程地质详勘报告，根据土层物理性质及分布情况确定合理的施工工艺；b 成孔深度必须保证设计桩长H及进去持力层H1；c 成孔达到设计深度后，孔口应予保护，并按有关规定及有关部门验收合格，并做好记录；d 浇筑混凝土前，应先放置孔口护孔漏斗，随后放置钢筋笼
11、并再次测量孔内沉渣厚度，应按水下混凝土的浇筑方法浇灌至桩顶。7、 钢筋笼制作安装本工程钢筋骨架现场制作，采用HPH335钢筋10根16箍筋采用HPB300钢筋直径为8mm，箍筋间距为200mm/100mm加密区为3.5米，桩长为6至15米，在一次清孔完毕后，起钻、吊车吊放钢筋骨架。钢筋骨架加工场制作完成，采用套筒连接，同一截面接头数不大于50%，钢筋骨架型号、位置安放必须准确。钢筋笼的制作应符合图纸设计和建筑地基基础工程施工质量验收规范GB50202-2002及钢筋砼灌注桩图集（10SC813）要求。 钢筋笼制作允许偏差项 次项 目允 许 偏 差（mm）1主筋间距202箍筋间距0，-203钢筋
12、笼直径104钢筋笼倾斜度0.5%5钢筋笼安装深度1006长度100 钢筋笼外侧设置控制保护层厚度的垫块（砼保护层厚度为70mm），其间距竖向为2m，横向圆周不得小于4处，顶端应设置吊环，钢筋笼分段在井口采用单面搭接焊，主筋焊接长度不小于10d，钢筋搭接头应互相错开35d，且不小于50cm，同一截面接头数受拉区不大于50%，同一钢筋笼上应尽量少设接头。 钢筋笼在运输和吊装时，应防止变形，安放应对准孔位，不得强行插入和碰撞孔壁，就位后应立即固定。钢筋笼安装可用小型吊运机具或起重机吊装就位。对直径和长度大的钢筋笼，可分节制作和安装，且在每节主筋内侧每隔5m设一道井字30加强支撑，与主筋焊接牢固组成骨
13、架。 钢筋笼安装完毕时，应会同建设单位、监理单位对该项进行隐蔽工程验收，合格后应及时灌注水下砼。8、 安放导管导管采用壁厚7.5mm的无缝钢管制作，直径280，导管必须具有良好的密封性能，使用前应进行水密承压和接头抗拉试验，进行水密试验的水压不应小于孔内水1.3倍的压力，也不应小于导管壁和焊缝可能承受灌注时最大压力的1.3倍。导管吊放时应居中且垂直，下口距孔底0.30.5米，最下一节导管长度应大于4米。导管接头用法兰或双螺纹方扣快速接头。9、 清孔本工程采用正循环工艺清孔，一次清孔采用橡胶管，一次清孔降低泥浆浓度，防止二次清孔因沉淤过厚而难以清理，以及保证钢筋笼下放顺利；二次清孔在导管下放后，
14、利用导管进行，二次清孔泥浆比重控制在1.151.2，粘度=28s，含砂率=8%，孔底沉渣厚度=50mm。清孔过程中，必须及时补给足够的泥浆，并保持孔内浆液面的稳定和高度。清孔完毕后，必须在30分钟内进行灌注砼。10、 水下砼灌注施工 水下砼灌注是成桩过程的关键工艺，施工人员应从思想上高度重视，在做好准备工作和技术措施后，才能开始灌注。本工程采用商品砼，混凝土强度等级C30，用砼搅拌运输车运至现场，导管水下砼灌注。采用同标号砼隔水塞隔水。料斗砼灌注量应计算准确，保证导管埋入砼中不小于0.81.2m。灌注前，在料斗内灌入0.2m左右的1：1.2水泥砂浆。灌注时，混凝土灌注的上升速度不得大于2m/h
