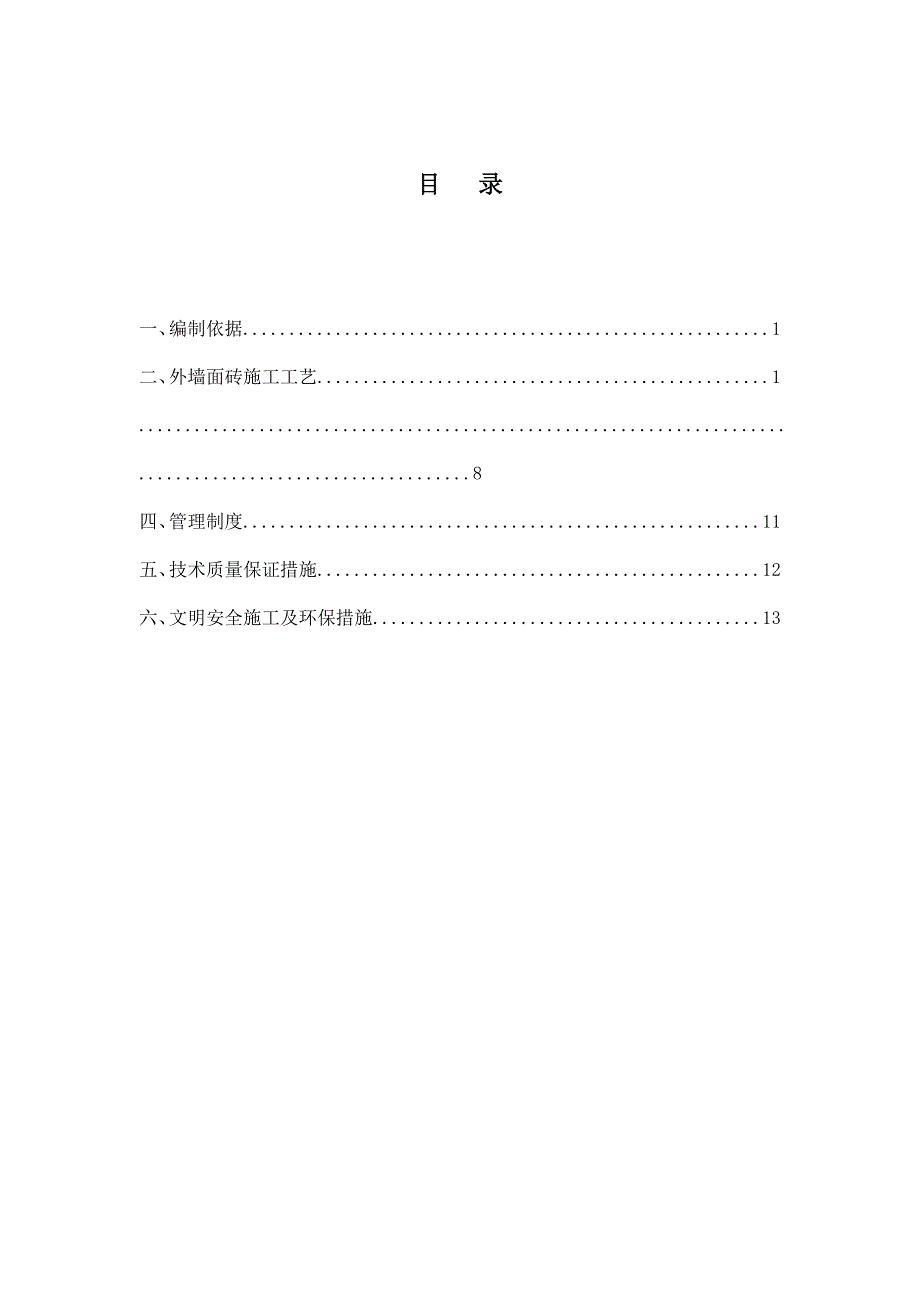

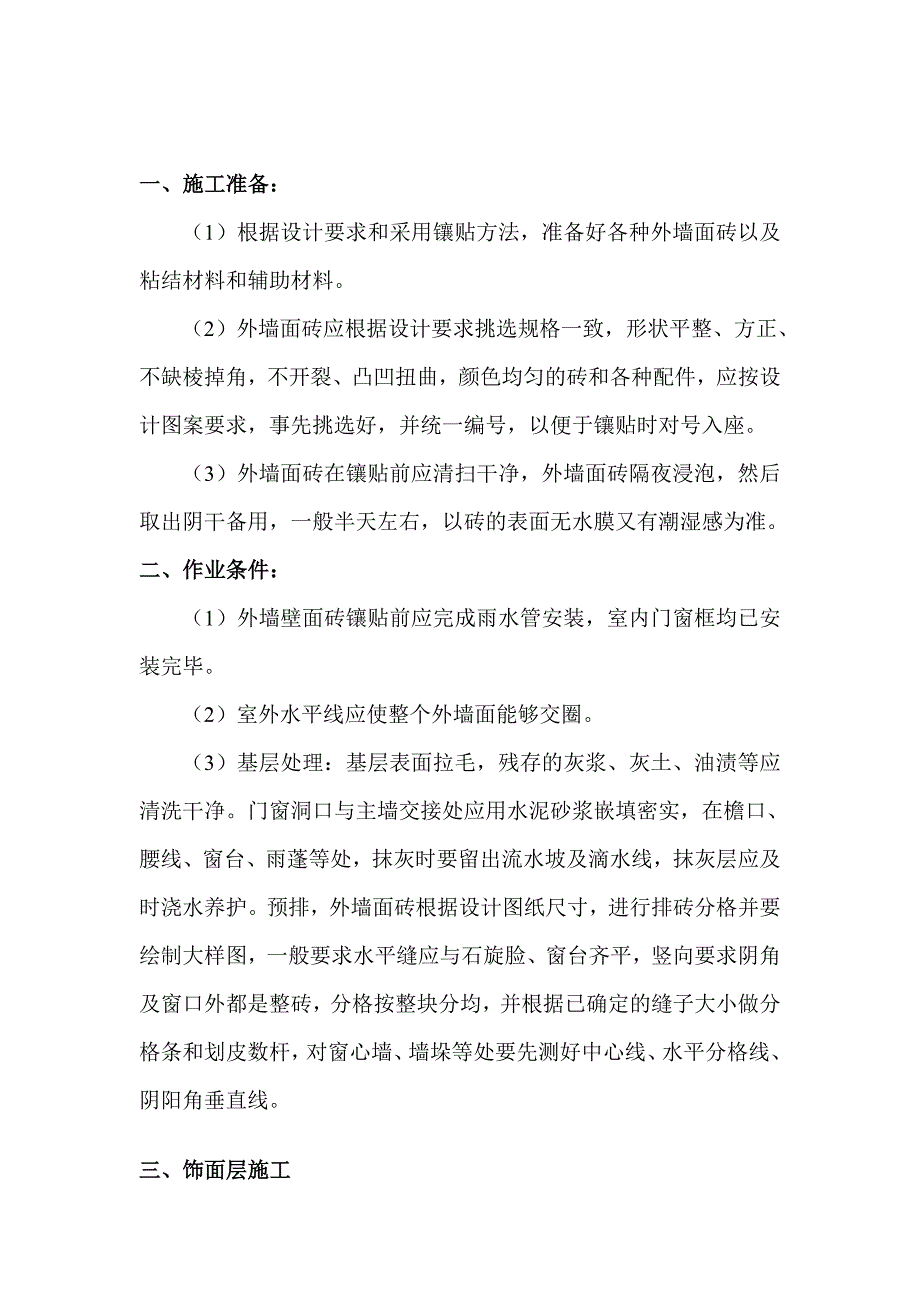

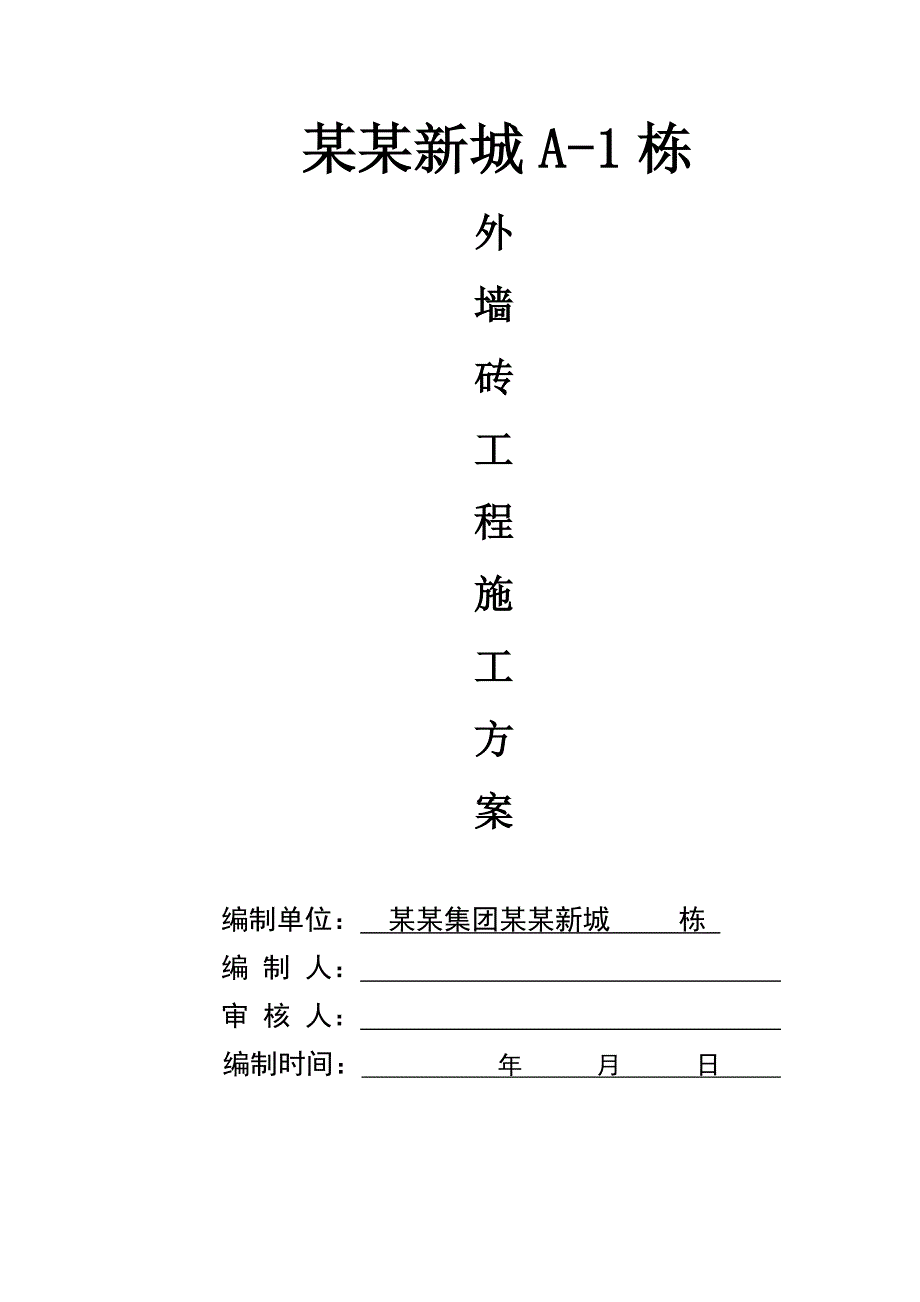

1、某某新城A-1栋外墙砖工程施工方案编制单位： 某某集团某某新城 栋 编 制 人： 审 核 人： 编制时间： 年 月 日 目 录一、编制依据.1二、外墙面砖施工工艺.1.8四、管理制度.11五、技术质量保证措施.12六、文明安全施工及环保措施.13一、施工准备： （1）根据设计要求和采用镶贴方法，准备好各种外墙面砖以及粘结材料和辅助材料。 （2）外墙面砖应根据设计要求挑选规格一致，形状平整、方正、不缺棱掉角，不开裂、凸凹扭曲，颜色均匀的砖和各种配件，应按设计图案要求，事先挑选好，并统一编号，以便于镶贴时对号入座。 （3）外墙面砖在镶贴前应清扫干净，外墙面砖隔夜浸泡，然后取出阴干备用，一般半天左右
2、，以砖的表面无水膜又有潮湿感为准。二、作业条件： （1）外墙壁面砖镶贴前应完成雨水管安装，室内门窗框均已安装完毕。 （2）室外水平线应使整个外墙面能够交圈。 （3）基层处理：基层表面拉毛，残存的灰浆、灰土、油渍等应清洗干净。门窗洞口与主墙交接处应用水泥砂浆嵌填密实，在檐口、腰线、窗台、雨蓬等处，抹灰时要留出流水坡及滴水线，抹灰层应及时浇水养护。预排，外墙面砖根据设计图纸尺寸，进行排砖分格并要绘制大样图，一般要求水平缝应与石旋脸、窗台齐平，竖向要求阴角及窗口外都是整砖，分格按整块分均，并根据已确定的缝子大小做分格条和划皮数杆，对窗心墙、墙垛等处要先测好中心线、水平分格线、阴阳角垂直线。三、饰面层
3、施工1、 粘贴面砖 (1) 饰面砖工程深化设计：饰面砖粘贴前，应首先对涉及未明确的细部节点进行辅助深化设计，按不同基层做出样板墙或样板件，确定饰面砖排列方式、缝宽、缝深、勾缝形式及颜色、防水及排水构造、基层处理方法等施工要点。饰面砖的排列方式通常有对缝排列、错缝排列、菱形排列、尖头形排列等几种形式；勾缝通常有平缝、凹平缝、凹圆缝、倾斜缝、山型缝等几种形式。确定粘结层及勾缝材料、调色矿物辅料等的施工配合比，外墙饰面砖不得采用密缝，留缝宽度不应小于5mm；一般水平缝10-15mm，竖缝6-10mm，凹缝勾缝深度一般为2-3mm。排砖原则确定后，现场实地测量层结构尺寸，综合考虑找平层及粘结层的厚度，
4、进行排砖设计，条件具备时应采用计算机辅助计算和制图。做粘结强度试验，经建设、设计、监理各方认可后以书面的形式进行确定。(2) 弹线分格:抗裂砂浆基层验收后即可按图纸要求进行分段分格弹线。同时进行粘贴控制面砖的工作。以控制面砖出墙尺寸和垂直度、平整度。注意每个立面的控制线应一次弹完。每个施工单元的阴阳角，门窗口，柱中、柱角都要弹线。控制线应用墨线弹制,验收合格后班组才能局部放细线施工。(3) 排砖:排砖时宜满足以下要求：阳角、窗口、大墙面、通高的柱垛等主要部位都要排整砖，非整砖要放在不明显处，且不宜小于1/2整砖；墙面阴阳角处最好采用异型角砖，如不采用异型砖，宜留缝或将阳角两侧砖边磨成45角后对
5、接；横缝要与窗台平齐；墙体变形缝处，面砖宜从缝两侧分别排列，留出变形缝；外墙饰面砖粘贴应设置伸缩缝，竖向伸缩缝宜设置在洞口两侧或与墙边、柱边对应得部位，横向伸缩缝可设置在洞口上下或与楼层对应处，伸缩缝应采用柔性防水材料嵌缝；对于女儿墙、窗台、檐口、腰线等水平阳角处，顶面砖应压盖立面砖，立面底皮砖应封盖底平面面砖，可下突3-5mm兼作滴水线，底平面面砖向内翘起以便于滴水。(4) 浸砖:吸水率大于0.5%的瓷砖应浸泡后使用。吸水率小于0.5%的瓷砖不需要浸砖。瓷砖浸水后应晾干后方可使用。(5) 贴砖: 贴砖施工作业前，应在粘贴基层上充分用水湿润；贴砖作业一般为从上之下进行。高层建筑大墙面贴砖应分段
6、进行。每段贴砖施工应由下至上进行。先固定好靠尺板贴最下一皮砖，面砖贴上后用灰铲柄轻轻敲击砖面使之附线，轻敲表面固定；用开刀调整竖缝，用小杠尺通过标准点调整平整度和垂直度，用靠尺随时找平找方；在粘结层初凝时，可调整面砖的位置和接缝宽度，初凝后严禁振动或移动面砖。砖缝宽度可用自制米厘条控制，如符合模数也可采用标准成品缝卡。墙面突出的卡件、水管或线盒处宜采用整砖套割后套贴，套割缝口要小，圆孔宜采用专用开孔器来处理，不得采用非整砖拼凑镶贴。粘贴施工时，当室外气温大于35，应采取遮阳措施。贴砖时背面打灰要饱满,粘结灰浆中间略高四边略低,粘贴时要轻轻揉压,压出灰浆最后用铁铲剔除灰浆.粘结灰浆厚度宜控制在3
7、-5mm左右。面砖的垂直、平整应与控制面砖一致。粘贴纸面砖时应事先制定与纸面砖相应的模具,将模具套在纸面砖上,然后将模具后面刮满粘结砂浆厚度为25,取下模具,从下口粘贴线向上粘贴纸面砖，并压实拍平,应在粘结砂浆初凝前，将纸面砖纸板刷水润透，并轻轻揭去纸板,应及时修补表面缺陷，调整缝隙，并用粘结砂浆将未填实的缝隙嵌实。2、 面砖勾缝(1) 保温系统瓷砖勾缝施工应用专用的勾缝胶粉。按要求加水搅拌均匀制成专用勾缝砂浆。(2) 勾缝施工应在面砖施工检查合格后进行。粘结层终凝后可按照样板墙确定的勾缝材料、缝深、勾缝形式及颜色进行勾缝，勾缝要视缝的形成使用专用工具；勾缝宜先勾水平缝再勾竖缝，纵横交叉处要过
8、渡自然，不能有明显痕迹。砖缝要在一个水平面上，缝深2-3mm，连续、平直、深浅一致、表面压光；采用成品勾缝材料应按厂家说明操作。 (3) 缝勾完后应立即用棉丝或海绵蘸水或清洗剂擦洗干净，勾缝完毕对大面积外墙面进行检查，保证整体工程的清洁美观。四、 工程质量控制1、 饰面砖颜色规格符合设计要求。1）、 面砖与基层粘贴牢固，无空鼓，无歪斜、翘曲、裂纹、缺楞掉角等缺陷。2）、 大面整洁，表面平整，不得有变色、污点、砂浆留痕和显著的光泽受损处。3)、 按缝嵌填密实、平直、宽窄、深浅一致。阴阳角压向正确。4)、 流水坡向正确，滴水线顺直。5)、 窗口、大角、各层阳台外角，飘窗外角、空调悬挑板外角都必须挂
9、垂线及水平线，误差不准超过规范规定。2、质量管理要求及措施室外面砖检查以4M左右高为一检查层每20米抽相1处。外墙面砖的品种规格、颜色和图案必须符合设计要求。外墙面砖安装必须牢固，无歪斜、缺棱掉掉角和裂缝等缺陷。外墙面砖表面应平整、法净、色泽协调、无变色、泛碱污痕和显著的光泽受损处。外墙面接缝应填嵌密实平直、宽窄均匀；颜色一致，阴阳角处的砖搭接方向正确，非整块使用部位适宜。突出物周围的砖用整块套割吻合，边缘整齐，墙裙、贴脸等突出墙面的厚度一致。流水坡方向正确、滴水线顺直。允许偏差 见附表: 项次项目 允许偏差值（MM） 外墙面砖1立面垂直22阳角方正23表面平整24接缝平直35墙裙上口平直26
10、接缝高低差17接缝宽度0.51） 经理部设置专职外墙面砖质检员。2） 每道工序施工完毕后经班组长、技术员、质检员共同检查合格后报监理、甲方验收，合格后方可进行下一道工序。3）外吊篮架拆除前再由质检员、技术员共同复查，确认外墙面砖干净整洁，质量符合要求并报监理批准后拆除外吊篮架。五、 安全措施1、严格遵守总包方的安全管理条例，严格遵守建筑工程施工安全操作规程。 2、建立安全责任制，进入现场前，对工人进行安全技术交底和安全培训工作。对施工机械、吊篮等操作进行培训，专职安全员作好安全检查工作。3、使用电源箱，要符合安全用电规章制度及施工现场临时用电安全技术规范（JGJ462005）。4、进入施工现场
11、并在施工时，要带好安全帽，系好安全带，施工现场严禁吸烟，严禁酒后施工。5 、上吊篮前经吊篮负责人同意后方可进入，施工人员必须系好安全带、带好安全帽，手中工具抹子、杠尺、灰板，不准随意乱放，防止掉下砸人。6、吊篮施工限定人员数量，防止过载，不是吊篮组装和升降操作人员，不准私自操作。7、每日工完场清，杂物、垃圾在指定地点向下倒运。8、随身携带物品必须栓挂牢固，严防掉下伤人。9、施工队必须定期做身体检查，班组长应了解工人生理、心理状况。心脏病、高血压、精神病等疾病患者禁止参加作业。10、遵守工地的其它一切安全管理要求。六成品保护措施1 擦缝时，注意必须将面砖彻底擦净。2 各抹灰层在凝结前应防止快干、暴晒、水冲和振动，以保证灰层有足够的强度。3 拆架时注意不碰撞墙面。4 已完成外墙面层施工的楼层上部所有门窗口绝对不准往外倾倒垃圾、脏水及杂物，防止污染、损坏墙面。
