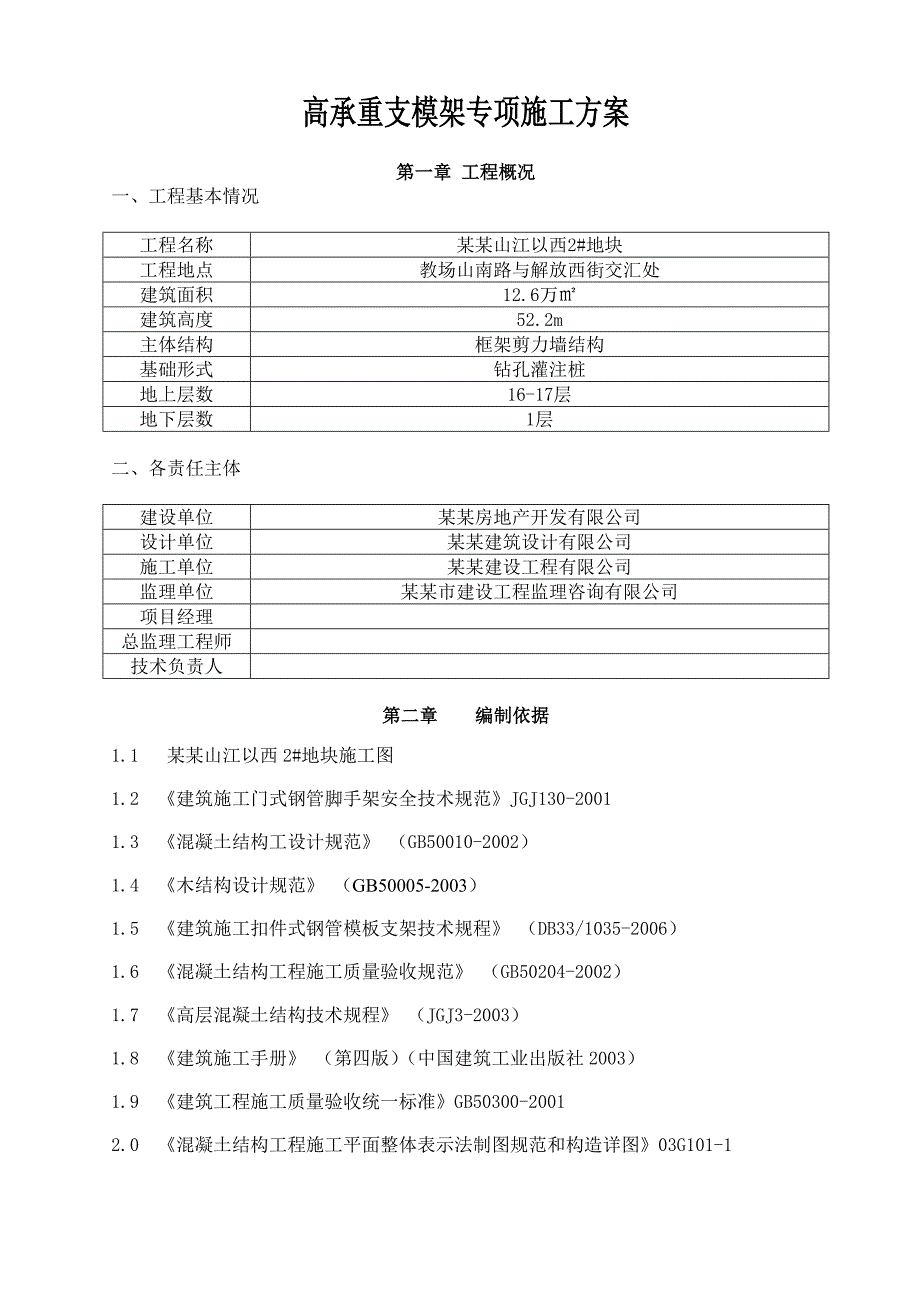

1、高承重支模架专项施工方案第一章 工程概况一、工程基本情况工程名称某某山江以西2#地块工程地点教场山南路与解放西街交汇处建筑面积12.6万建筑高度52.2m主体结构框架剪力墙结构基础形式钻孔灌注桩地上层数16-17层地下层数1层二、各责任主体建设单位某某房地产开发有限公司设计单位某某建筑设计有限公司施工单位某某建设工程有限公司监理单位某某市建设工程监理咨询有限公司项目经理总监理工程师技术负责人第二章 编制依据1.1 某某山江以西2#地块施工图1.2 建筑施工门式钢管脚手架安全技术规范JGJ130-20011.3 混凝土结构工设计规范 （GB50010-2002）1.4 木结构设计规范 （GB50

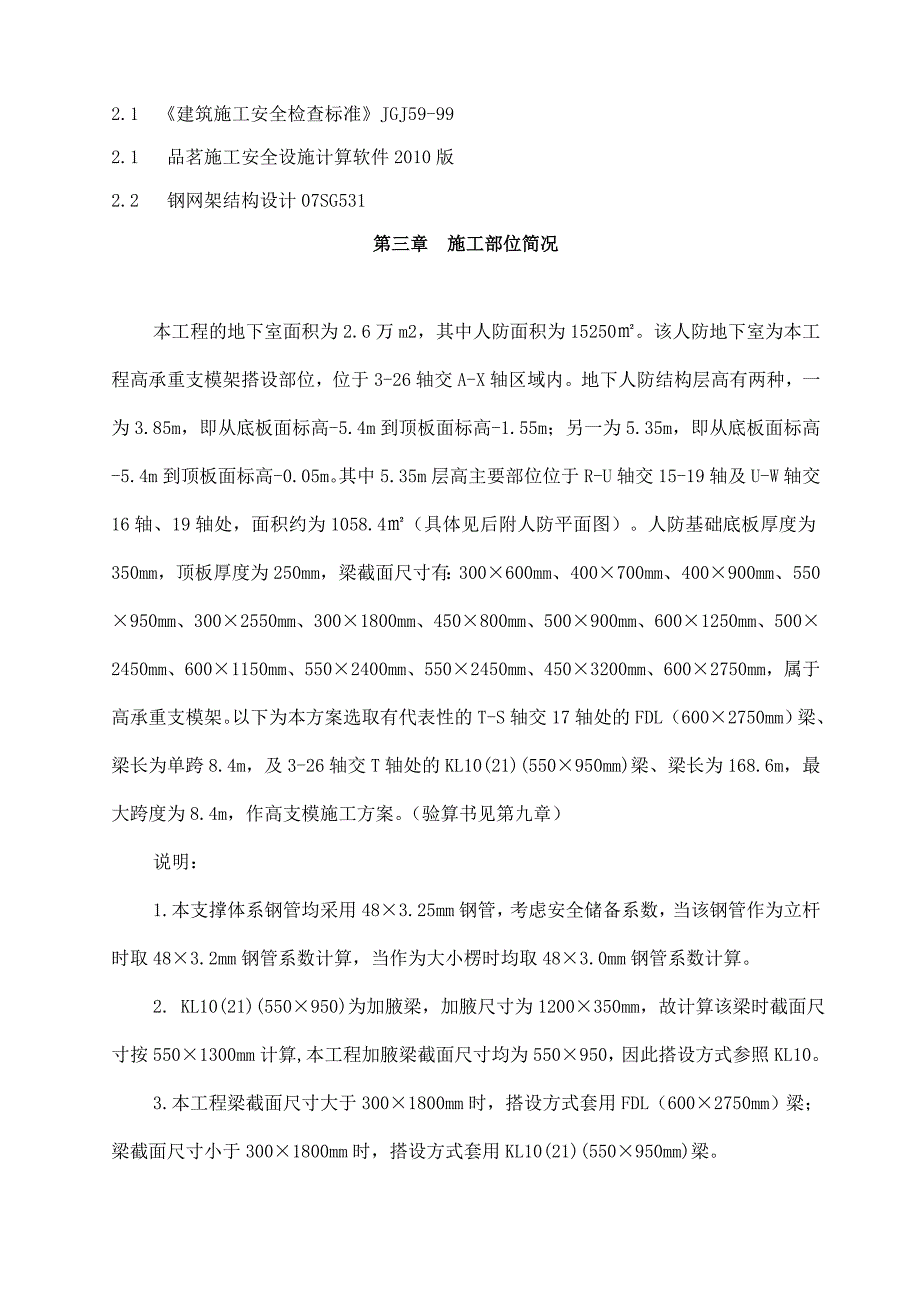

2、005-2003）1.5 建筑施工扣件式钢管模板支架技术规程 （DB33/1035-2006）1.6 混凝土结构工程施工质量验收规范 （GB50204-2002）1.7 高层混凝土结构技术规程 （JGJ3-2003）1.8 建筑施工手册 （第四版）（中国建筑工业出版社2003）1.9 建筑工程施工质量验收统一标准GB50300-20012.0 混凝土结构工程施工平面整体表示法制图规范和构造详图03G101-12.1 建筑施工安全检查标准JGJ59-992.1 品茗施工安全设施计算软件2010版2.2 钢网架结构设计07SG531第三章 施工部位简况本工程的地下室面积为2.6万m2，其中人防面积
3、为15250。该人防地下室为本工程高承重支模架搭设部位，位于3-26轴交A-X轴区域内。地下人防结构层高有两种，一为3.85m，即从底板面标高-5.4m到顶板面标高-1.55m；另一为5.35m，即从底板面标高-5.4m到顶板面标高-0.05m。其中5.35m层高主要部位位于R-U轴交15-19轴及U-W轴交16轴、19轴处，面积约为1058.4（具体见后附人防平面图）。人防基础底板厚度为350mm，顶板厚度为250mm，梁截面尺寸有：300600mm、400700mm、400900mm、550950mm、3002550mm、3001800mm、450800mm、500900mm、600125
4、0mm、5002450mm、6001150mm、5502400mm、5502450mm、4503200mm、6002750mm，属于高承重支模架。以下为本方案选取有代表性的T-S轴交17轴处的FDL（6002750mm）梁、梁长为单跨8.4m，及3-26轴交T轴处的KL10(21)(550950mm)梁、梁长为168.6m，最大跨度为8.4m，作高支模施工方案。（验算书见第九章）说明：1.本支撑体系钢管均采用483.25mm钢管，考虑安全储备系数，当该钢管作为立杆时取483.2mm钢管系数计算，当作为大小楞时均取483.0mm钢管系数计算。2. KL10(21)(550950)为加腋梁，加腋尺

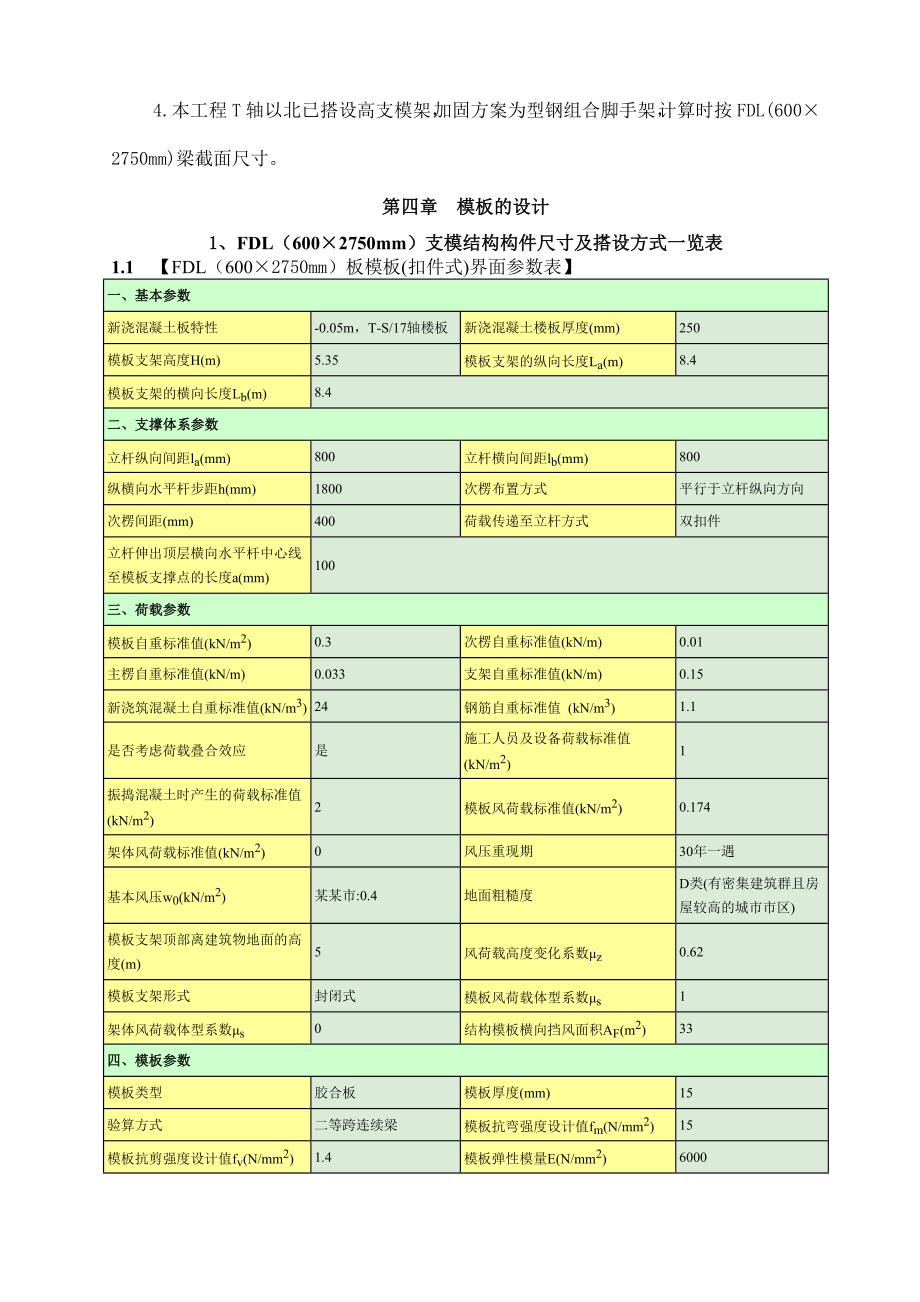

5、寸为1200350mm，故计算该梁时截面尺寸按5501300mm计算,本工程加腋梁截面尺寸均为550950，因此搭设方式参照KL10。3.本工程梁截面尺寸大于3001800mm时，搭设方式套用FDL（6002750mm）梁；梁截面尺寸小于3001800mm时，搭设方式套用KL10(21)(550950mm)梁。4.本工程T轴以北已搭设高支模架，加固方案为型钢组合脚手架，计算时按FDL(6002750mm)梁截面尺寸。第四章 模板的设计1、FDL（6002750mm）支模结构构件尺寸及搭设方式一览表1.1 【FDL（6002750mm）板模板(扣件式)界面参数表】一、基本参数新浇混凝土板特性-0
6、.05m，T-S/17轴楼板新浇混凝土楼板厚度(mm)250模板支架高度H(m)5.35模板支架的纵向长度La(m)8.4模板支架的横向长度Lb(m)8.4二、支撑体系参数立杆纵向间距la(mm)800立杆横向间距lb(mm)800纵横向水平杆步距h(mm)1800次楞布置方式平行于立杆纵向方向次楞间距(mm)400荷载传递至立杆方式双扣件立杆伸出顶层横向水平杆中心线至模板支撑点的长度a(mm)100三、荷载参数模板自重标准值(kN/m2)0.3次楞自重标准值(kN/m)0.01主楞自重标准值(kN/m)0.033支架自重标准值(kN/m)0.15新浇筑混凝土自重标准值(kN/m3)24钢筋自
7、重标准值 (kN/m3)1.1是否考虑荷载叠合效应是施工人员及设备荷载标准值(kN/m2)1振捣混凝土时产生的荷载标准值(kN/m2)2模板风荷载标准值(kN/m2)0.174架体风荷载标准值(kN/m2)0风压重现期30年一遇基本风压w0(kN/m2)某某市:0.4地面粗糙度D类(有密集建筑群且房屋较高的城市市区)模板支架顶部离建筑物地面的高度(m)5风荷载高度变化系数z0.62模板支架形式封闭式模板风荷载体型系数s1架体风荷载体型系数s0结构模板横向挡风面积AF(m2)33四、模板参数模板类型胶合板模板厚度(mm)15验算方式二等跨连续梁模板抗弯强度设计值fm(N/mm2)15模板抗剪强度
8、设计值fv(N/mm2)1.4模板弹性模量E(N/mm2)6000五、次楞参数次楞材质及类型方木截面宽度(mm)60截面高度(mm)80次楞验算方式三等跨连续梁次楞抗弯强度设计值fm(N/mm2)15次楞抗剪强度设计值fv(N/mm2)1.4次楞弹性模量E(N/mm2)9000次楞截面惯性矩I(cm4)256次楞截面抵抗矩W(cm3)64六、主楞参数主楞材质及类型钢管截面类型(mm)483主楞验算方式三等跨连续梁主楞抗弯强度设计值fm(N/mm2)205主楞抗剪强度设计值fv(N/mm2)125主楞弹性模量E(N/mm2)主楞截面惯性矩I(cm4)10.78主楞截面抵抗矩W(cm3)4.49七
9、、立杆参数钢管类型483截面面积A(mm2)424抗压、弯强度设计值f(N/mm2)205截面抵抗矩(cm3)4.49回转半径i(mm)15.9八、地基参数地基土类型混凝土地基承载力标准值fak(kPa)210基础底面面积A(m2)0.09地基承载力调整系数mf凝土:11.2【FDL（6002750mm）梁底模界面参数表】一、基本参数新浇混凝土梁特性-0.05m，T-S/17轴新浇混凝土楼板厚度(mm)250混凝土梁截面尺寸(mm)【宽高】6002750模板支架高度H(m)5.35模板支架尺寸(m)【纵向La横向Lb】8.48.4二、支撑体系参数混凝土梁支撑方式梁两侧有板，梁底次楞平行梁跨方向
10、立杆纵横向间距la、lb(mm)800,2000模板支架步距h(mm)1300楼板立杆纵横向间距la、lb(mm)800,800梁左侧立杆距梁中心线距离(mm)400梁底增加立杆根数0梁底增加立杆布置方式梁底增加立杆依次距梁左侧立杆距离(mm)梁底立杆支撑方式槽钢梁底支撑次楞根数4立杆伸出顶层横向水平杆中心线至模板支撑点的长度a(mm)50三、荷载参数模板自重标准值(kN/m2)0.3主楞、次楞自重标准值分别为(kN/m)0.172,0.232支架自重标准值(kN/m)0.15梁侧模板自重标准值(kN/m2)0.5新浇筑混凝土自重标准值(kN/m3)24梁、板钢筋自重标准值分别为(kN/m3)
11、1.5,1.1是否考虑荷载叠合效应是施工人员及设备荷载标准值(kN/m2)1振捣混凝土时产生的荷载标准值(kN/m2)2模板风荷载标准值(kN/m2)0.174架体风荷载标准值(kN/m2)0.056风压重现期30年一遇基本风压w0(kN/m2)某某市:0.4地面粗糙度D类(有密集建筑群且房屋较高的城市市区)模板支架顶部离建筑物地面的高度(m)5风荷载高度变化系数z0.62模板支架形式敞开式风荷载作用方向沿模板支架横向作用与风荷载在同面内的计算单元立杆数n10模板风荷载体型系数s1架体风荷载体型系数s0.321结构模板纵向挡风面积AF(m2)33四、模板参数模板类型胶合板模板厚度(mm)15模
