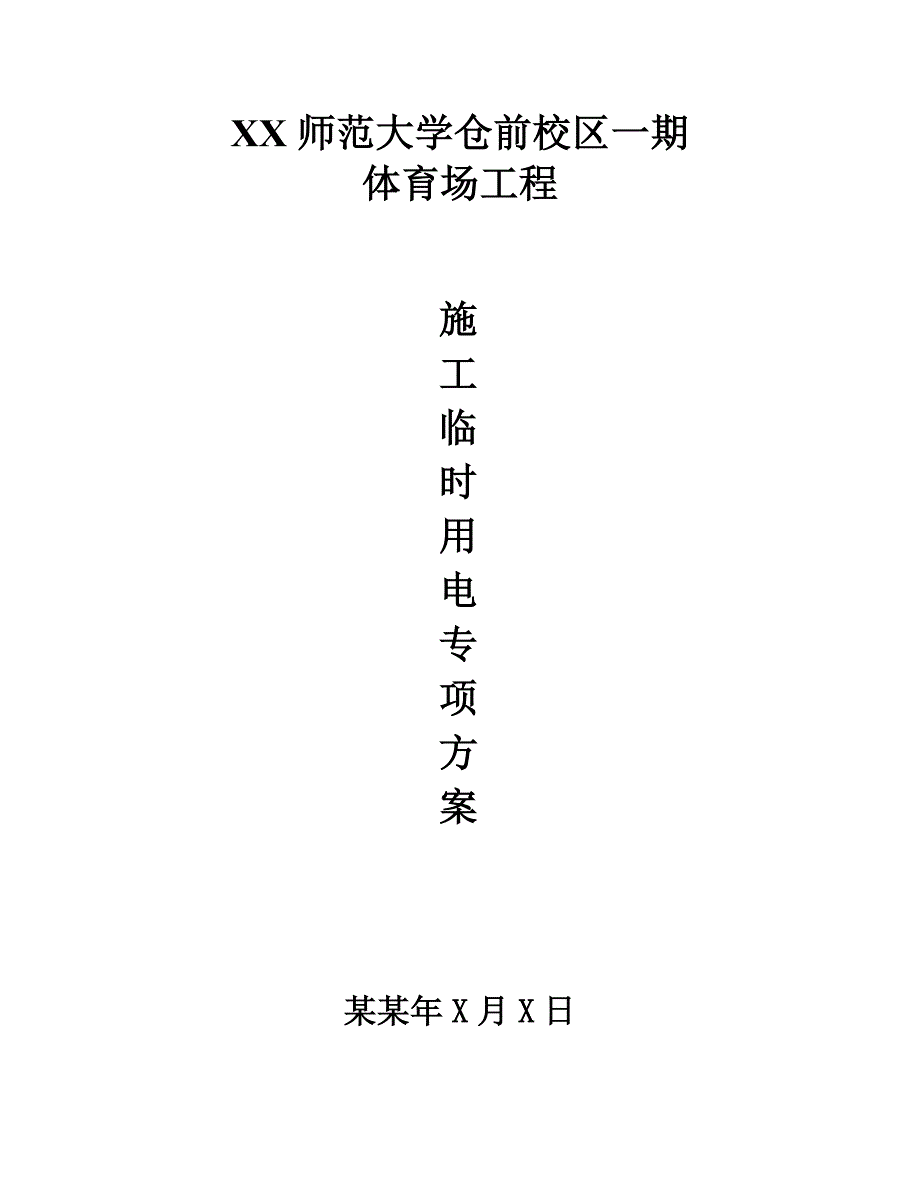

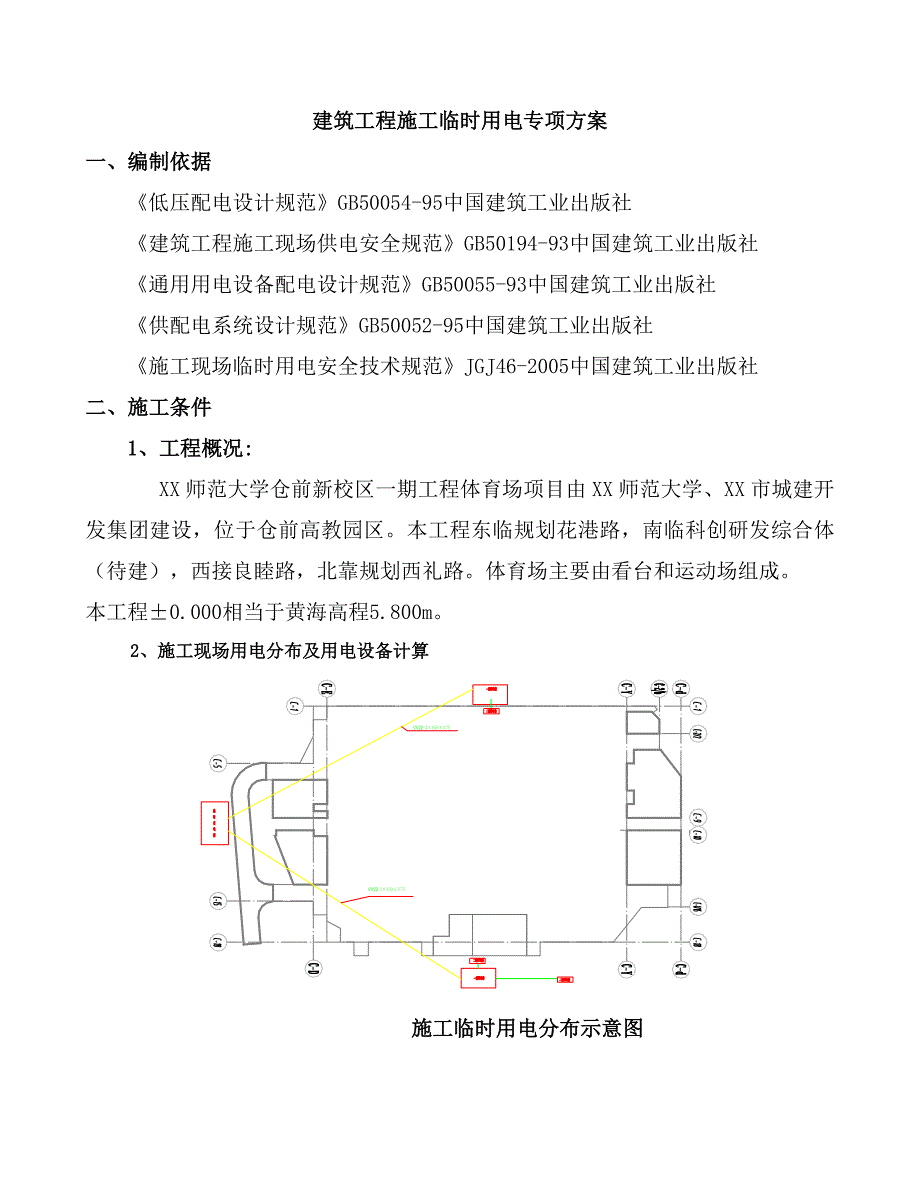

1、XX师范大学仓前校区一期体育场工程施工临时用电专项方案某某年X月X日建筑工程施工临时用电专项方案一、编制依据 低压配电设计规范GB50054-95中国建筑工业出版社 建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社 通用用电设备配电设计规范GB50055-93中国建筑工业出版社 供配电系统设计规范GB50052-95中国建筑工业出版社 施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社二、施工条件 1、工程概况: XX师范大学仓前新校区一期工程体育场项目由XX师范大学、XX市城建开发集团建设，位于仓前高教园区。本工程东临规划花港路，南临科创研发综合体（待建），

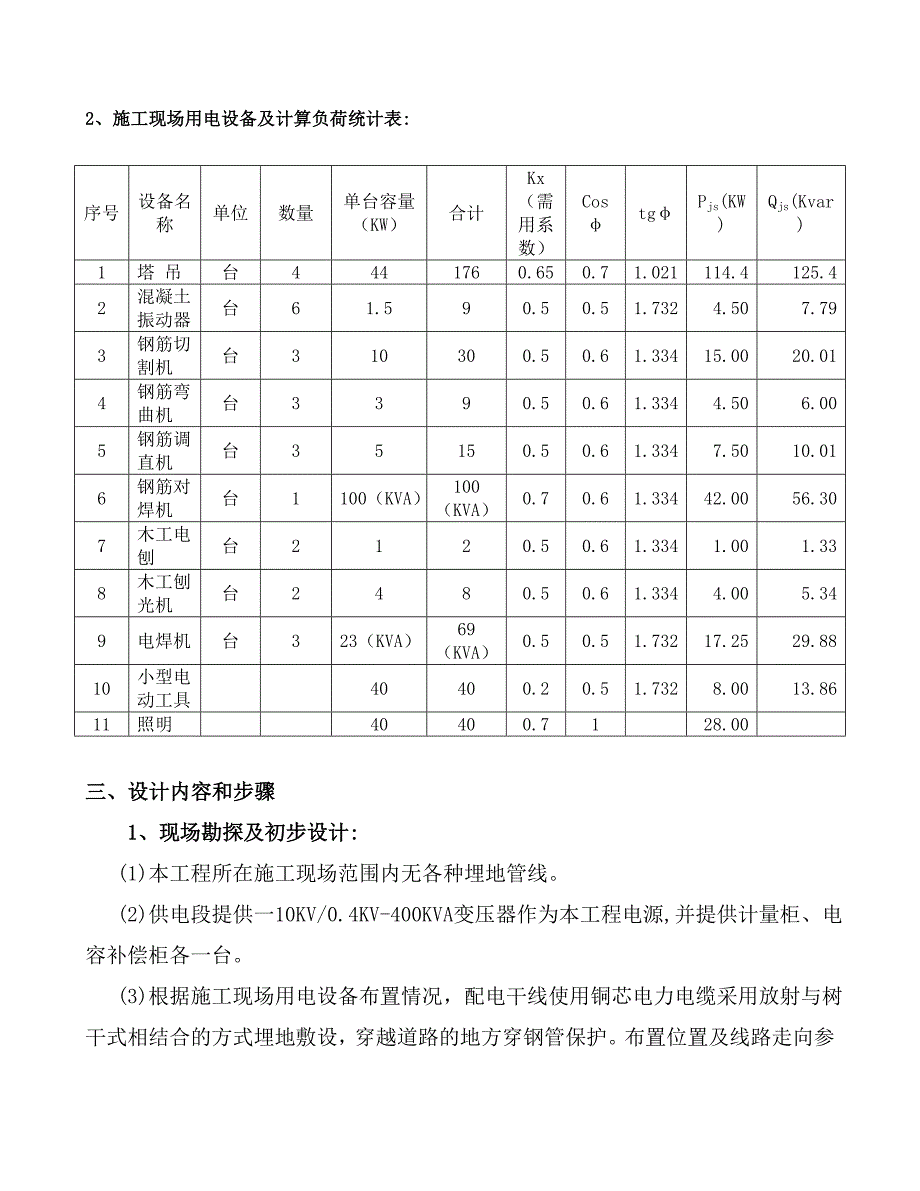

2、西接良睦路，北靠规划西礼路。体育场主要由看台和运动场组成。本工程0.000相当于黄海高程5.800m。 2、施工现场用电分布及用电设备计算 施工临时用电分布示意图2、施工现场用电设备及计算负荷统计表:序号设备名称单位数量单台容量（KW）合计Kx（需用系数）CostgPjs(KW)Qjs(Kvar)1塔 吊台4441760.650.71.021114.4125.4 2混凝土振动器台61.590.50.51.7324.50 7.79 3钢筋切割机台310300.50.61.33415.00 20.01 4钢筋弯曲机台3390.50.61.3344.50 6.00 5钢筋调直机台35150.50.6
3、1.3347.50 10.01 6钢筋对焊机台1100（KVA）100（KVA）0.70.61.33442.00 56.30 7木工电刨台2120.50.61.3341.00 1.33 8木工刨光机台2480.50.61.3344.00 5.34 9电焊机台323（KVA）69（KVA）0.50.51.73217.25 29.88 10小型电动工具40400.20.51.7328.00 13.86 11照明40400.7128.00 三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)供电段提供一10KV/0.4KV-400KVA变压器作为本工程
4、电源,并提供计量柜、电容补偿柜各一台。 (3)根据施工现场用电设备布置情况，配电干线使用铜芯电力电缆采用放射与树干式相结合的方式埋地敷设，穿越道路的地方穿钢管保护。布置位置及线路走向参见施工组织设计施工现场临时用电平面图，采用三级配电，三级漏电保护，严格执行“一机，一闸，一漏，一箱，一锁”的规定。 (4)按照施工现场临时用电安全技术规范规定制定施工组织设计，接地电阻R4。 2、确定用电负荷: 总计算负荷计算，总箱同期系数取 Kx = 0.85根据施工现场用电设备及计算复合统计表可知 总的有功功率 Pjs总 = Kx总Pjs = 0.85 246.15= 209.23 KW 总的无功功率 Qjs
5、总 = Kx总Qjs =0.85276.01 = 234.61 KVAR 总的视在功率 Sjs总 = (Pjs总2+Qjs总2)1/2 = (209.232+234.612)1/2 =314.35 KVA 总的计算电流计算 Ijs总 = Sjs总/(1.732Ue) = 314.35/(1.7320.38) = 477.62A 3、选择变压器: 根据计算的总的视在功率为314.35KVA，它的容量为314.35KVA400Kva，供电段所提供变压器能够满足使用要求。 4、选择总箱的进线截面及进线开关: (1)总箱进线由供电段提供，分为两路。采用VV22-3x150+2x75电缆，两根电缆分别供
6、应两个不同区域的用电负荷，根据电力工程电缆设计规范GB5021794，此两条电缆额定载流量均满足相应负荷区域的容量要求。 (2)选择总进线开关：DZ20-630/3 。 (3)选择总箱中漏电保护器：DZ20L-250/4 。 5、导线型号及截面选择 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。总箱至分配箱，分配电箱至下级分配电箱，固定用电设备分配电箱至开关箱采用VV22系列电力电缆，对于经常移动的用电设备分配电箱至开关箱及开关箱至用电设备的线缆敷设采用通用橡套软电缆。 (1)、L1 电缆线路截面选择（根据载流量）:序号设备名称单位数量单台容
7、量（KW）合计Kx（需用系数）CostgPjs(KW)Qjs(Kvar)1钢筋切割机台310300.50.61.33415.00 20.01 2钢筋弯曲机台3390.50.61.3344.50 6.00 3钢筋调直机台35150.50.61.3347.50 10.01 4钢筋对焊机台1100（KVA）100（KVA）0.70.61.33442.00 56.30 5木工电刨台2120.50.61.3341.00 1.33 6木工刨光机台2480.50.61.3344.00 5.34 7电焊机台323（KVA）69（KVA）0.50.51.73217.25 29.88 8小型电动工具40400.2
8、0.51.7328.00 13.86 合计0.976.28 105.60L1回路用电设备及计算负荷统计表 视在功率 Sjs= (Pjs2+Qjs2)1/2 = (78.282+105.62)1/2 =131.45 KVA 计算电流计算 Ijs总 = Sjs/(1.732Ue) = 131.45/(1.7320.38) = 199.72 A 根据电力工程电缆设计规范GB5021794，L1电缆线路采用VV22-3x150+2x75，约180m (2)、L2电缆线路截面选择（根据载流量）:序号设备名称单位数量单台容量（KW）合计Kx（需用系数）CostgPjs(KW)Qjs(Kvar)1塔 吊台4
9、401600.650.71.021104.0099.51 2小型电动工具40400.20.51.7328.00 13.86 合计60 66.95L2回路用电设备及计算负荷统计表 视在功率 Sjs= (Pjs2+Qjs2)1/2 = (602+66.952)1/2 =89.9KVA 计算电流计算 Ijs总 = Sjs/(1.732Ue) = 89.9/(1.7320.38) = 136.6 A 根据电力工程电缆设计规范GB5021794，L1电缆线路采用VV22-3x150+2x75，约320m (3)、L3电缆线路截面选择（根据载流量）:序号设备名称单位数量单台容量（KW）合计Kx（需用系数）
10、CostgPjs(KW)Qjs(Kvar)1照明40400.7128.00 L3回路用电设备及计算负荷统计表 Ijs = Pjs/（1.732Ue ）= 28/(1.7320.38)= 42.5 A 根据电力工程电缆设计规范GB5021794，L1电缆线路采用VV22-3x50+2x25，约150m (4)、根据以上计算方式L1-1、L1-2、L3-1、L3-2四回路电缆采用以下规格型号L1-1 ：VV22-3x150+2x75，约180m；L1-2 ：VV22-4*50+1*25，约320mL3-1 ：VV22-3x50+2x25，约150m. (5)、根据允许电压降选择电缆截面 选择允许电
11、压降为5%，使用以下公式计算可量计算出的各段知以上采用载流电缆截面积完全符合允许电压降的要求。 e=5 其中 e 导线电压降(%)，对工地临时网路取5%； P 各段线路负荷计算功率(kW)，即计算用电量； L 各段线路长度(m) C 材料内部系数，三相五线铜线取77.0，三相五线铝线取46.3； S 导线截面积(mm2)； M kW.m路负荷矩(kW.m)。五、安全用电技术措施 安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容： 1、安全用电技
12、术措施 （1）、保护接地 是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4），就可减少触电事故发生。但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地电阻不大于4。 （2）、保护接零 在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统，TN系统包括TN-C、TN-C-S、TN-S三种类型。本工程采用TN-S系统。 TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流
