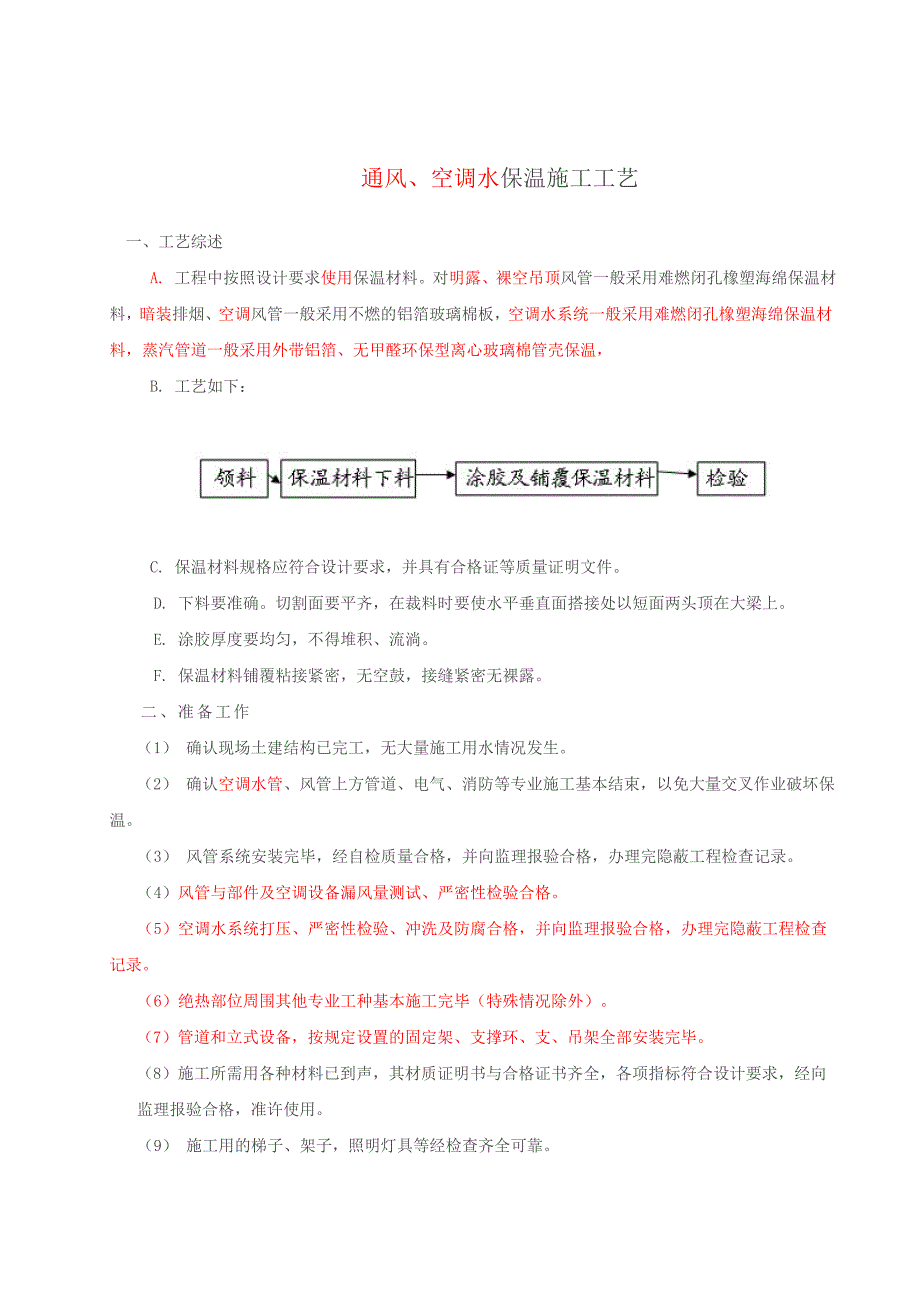

1、通风、空调水保温施工工艺一、工艺综述A. 工程中按照设计要求使用保温材料。对明露、裸空吊顶风管一般采用难燃闭孔橡塑海绵保温材料，暗装排烟、空调风管一般采用不燃的铝箔玻璃棉板，空调水系统一般采用难燃闭孔橡塑海绵保温材料，蒸汽管道一般采用外带铝箔、无甲醛环保型离心玻璃棉管壳保温，B. 工艺如下：C. 保温材料规格应符合设计要求，并具有合格证等质量证明文件。D. 下料要准确。切割面要平齐，在裁料时要使水平垂直面搭接处以短面两头顶在大梁上。E. 涂胶厚度要均匀，不得堆积、流淌。F. 保温材料铺覆粘接紧密，无空鼓，接缝紧密无裸露。 二、准备工作（1） 确认现场土建结构已完工，无大量施工用水情况发生。（2
2、） 确认空调水管、风管上方管道、电气、消防等专业施工基本结束，以免大量交叉作业破坏保温。（3） 风管系统安装完毕，经自检质量合格，并向监理报验合格，办理完隐蔽工程检查记录。（4）风管与部件及空调设备漏风量测试、严密性检验合格。（5）空调水系统打压、严密性检验、冲洗及防腐合格，并向监理报验合格，办理完隐蔽工程检查记录。（6）绝热部位周围其他专业工种基本施工完毕（特殊情况除外）。（7）管道和立式设备，按规定设置的固定架、支撑环、支、吊架全部安装完毕。 （8）施工所需用各种材料已到声，其材质证明书与合格证书齐全，各项指标符合设计要求，经向监理报验合格，准许使用。（9） 施工用的梯子、架子，照明灯具等

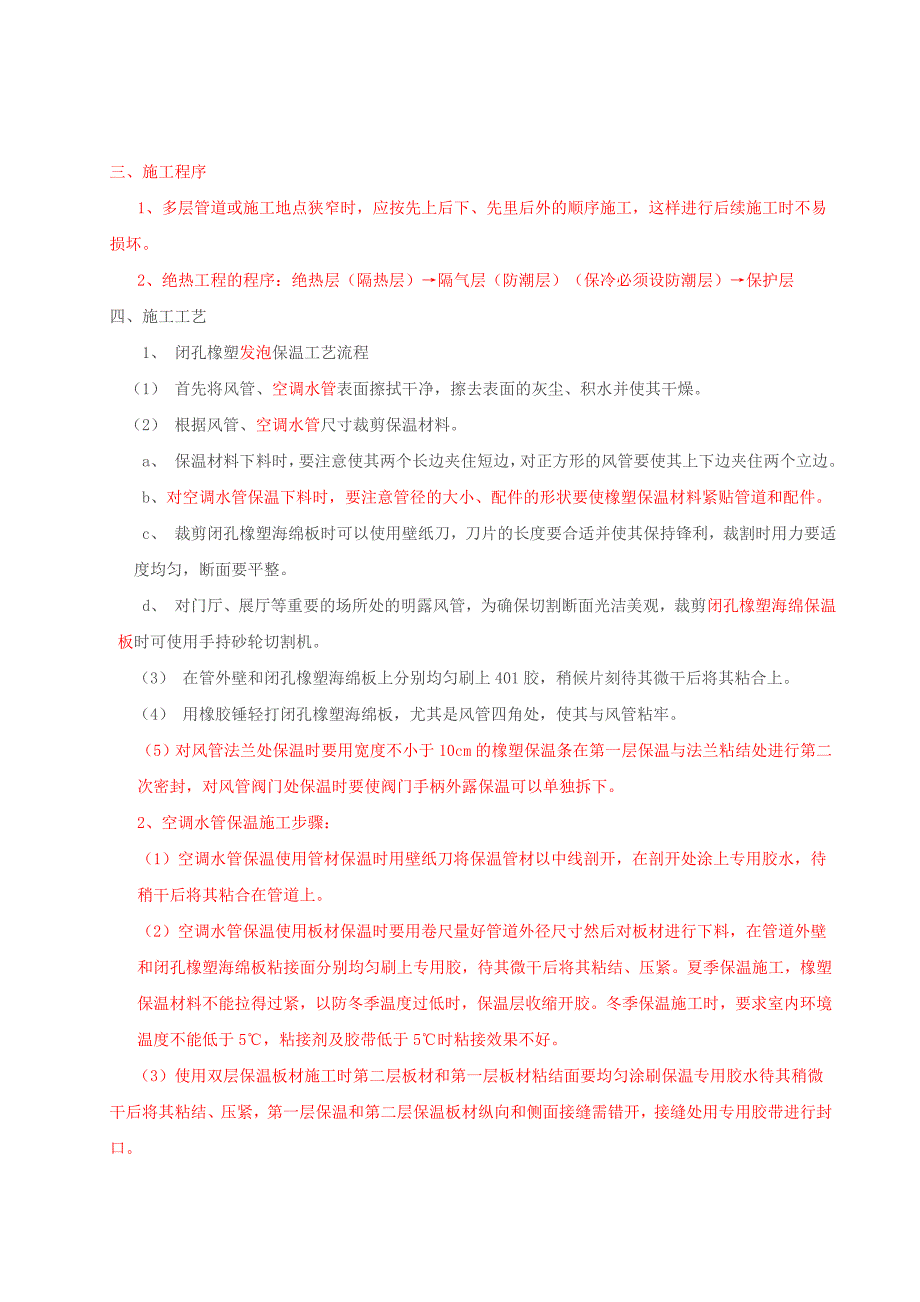

3、经检查齐全可靠。三、施工程序1、多层管道或施工地点狭窄时，应按先上后下、先里后外的顺序施工，这样进行后续施工时不易损坏。2、绝热工程的程序：绝热层（隔热层）隔气层（防潮层）（保冷必须设防潮层）保护层四、施工工艺1、 闭孔橡塑发泡保温工艺流程（1） 首先将风管、空调水管表面擦拭干净，擦去表面的灰尘、积水并使其干燥。（2） 根据风管、空调水管尺寸裁剪保温材料。a、 保温材料下料时，要注意使其两个长边夹住短边，对正方形的风管要使其上下边夹住两个立边。 b、对空调水管保温下料时，要注意管径的大小、配件的形状要使橡塑保温材料紧贴管道和配件。c、 裁剪闭孔橡塑海绵板时可以使用壁纸刀，刀片的长度要合适并使其
4、保持锋利，裁割时用力要适度均匀，断面要平整。d、 对门厅、展厅等重要的场所处的明露风管，为确保切割断面光洁美观，裁剪闭孔橡塑海绵保温板时可使用手持砂轮切割机。（3） 在管外壁和闭孔橡塑海绵板上分别均匀刷上401胶，稍候片刻待其微干后将其粘合上。（4） 用橡胶锤轻打闭孔橡塑海绵板，尤其是风管四角处，使其与风管粘牢。（5）对风管法兰处保温时要用宽度不小于10cm的橡塑保温条在第一层保温与法兰粘结处进行第二次密封，对风管阀门处保温时要使阀门手柄外露保温可以单独拆下。2、空调水管保温施工步骤：（1）空调水管保温使用管材保温时用壁纸刀将保温管材以中线剖开，在剖开处涂上专用胶水，待稍干后将其粘合在管道上。

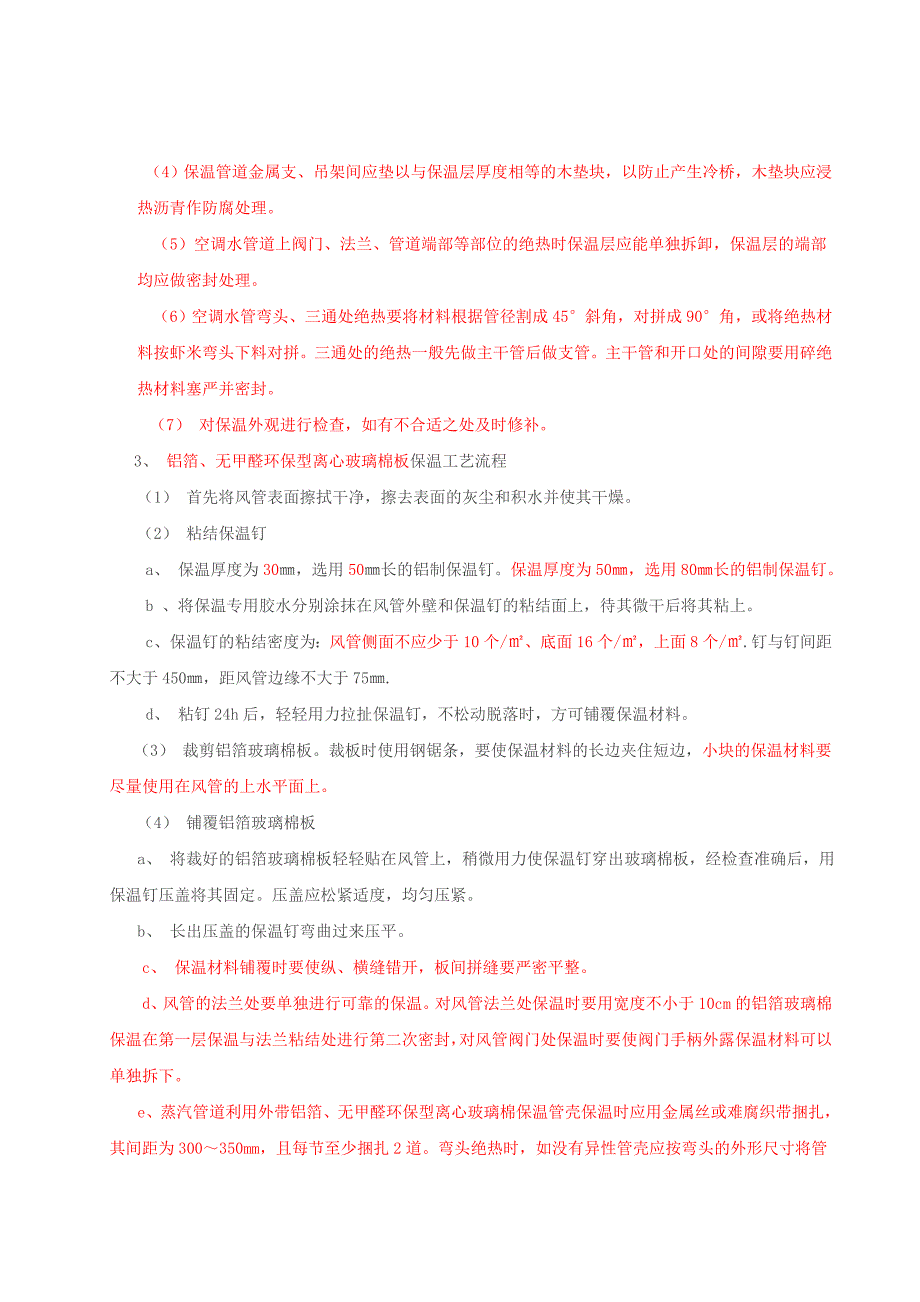

5、（2）空调水管保温使用板材保温时要用卷尺量好管道外径尺寸然后对板材进行下料，在管道外壁和闭孔橡塑海绵板粘接面分别均匀刷上专用胶，待其微干后将其粘结、压紧。夏季保温施工，橡塑保温材料不能拉得过紧，以防冬季温度过低时，保温层收缩开胶。冬季保温施工时，要求室内环境温度不能低于5，粘接剂及胶带低于5时粘接效果不好。（3）使用双层保温板材施工时第二层板材和第一层板材粘结面要均匀涂刷保温专用胶水待其稍微干后将其粘结、压紧，第一层保温和第二层保温板材纵向和侧面接缝需错开，接缝处用专用胶带进行封口。（4）保温管道金属支、吊架间应垫以与保温层厚度相等的木垫块，以防止产生冷桥，木垫块应浸热沥青作防腐处理。（5）空
6、调水管道上阀门、法兰、管道端部等部位的绝热时保温层应能单独拆卸，保温层的端部均应做密封处理。（6）空调水管弯头、三通处绝热要将材料根据管径割成45斜角，对拼成90角，或将绝热材料按虾米弯头下料对拼。三通处的绝热一般先做主干管后做支管。主干管和开口处的间隙要用碎绝热材料塞严并密封。（7） 对保温外观进行检查，如有不合适之处及时修补。 3、 铝箔、无甲醛环保型离心玻璃棉板保温工艺流程（1） 首先将风管表面擦拭干净，擦去表面的灰尘和积水并使其干燥。（2） 粘结保温钉a、 保温厚度为30，选用50长的铝制保温钉。保温厚度为50，选用80长的铝制保温钉。b 、将保温专用胶水分别涂抹在风管外壁和保温钉的粘
7、结面上，待其微干后将其粘上。c、 保温钉的粘结密度为：风管侧面不应少于10个/、底面16个/，上面8个/.钉与钉间距不大于450，距风管边缘不大于75.d、 粘钉24h后，轻轻用力拉扯保温钉，不松动脱落时，方可铺覆保温材料。（3） 裁剪铝箔玻璃棉板。裁板时使用钢锯条，要使保温材料的长边夹住短边，小块的保温材料要尽量使用在风管的上水平面上。（4） 铺覆铝箔玻璃棉板a、 将裁好的铝箔玻璃棉板轻轻贴在风管上，稍微用力使保温钉穿出玻璃棉板，经检查准确后，用保温钉压盖将其固定。压盖应松紧适度，均匀压紧。b、 长出压盖的保温钉弯曲过来压平。c、 保温材料铺覆时要使纵、横缝错开，板间拼缝要严密平整。d、风管
8、的法兰处要单独进行可靠的保温。对风管法兰处保温时要用宽度不小于10cm的铝箔玻璃棉保温在第一层保温与法兰粘结处进行第二次密封，对风管阀门处保温时要使阀门手柄外露保温材料可以单独拆下。e、蒸汽管道利用外带铝箔、无甲醛环保型离心玻璃棉保温管壳保温时应用金属丝或难腐织带捆扎，其间距为300350mm，且每节至少捆扎2道。弯头绝热时，如没有异性管壳应按弯头的外形尺寸将管壳切割成虾米腰壮的小块进行拼接，每节捆扎一道：捆扎钢丝是应将钢丝嵌入绝热层，如不能嵌入绝热层，应紧靠绝热层。（5） 粘铝箔胶带。玻璃棉板的拼缝要用铝箔胶带封严。胶带宽度平拼缝处为50，风管转角处为80.粘胶带时要用力均匀适度，使胶带牢固
9、地粘贴在铝箔玻璃棉板面上，不得出现胀裂和脱落。（6）空调水系统 保温外包铝板或不锈钢薄板保护层。a、 按水管保温后的尺寸裁剪铝板或不锈钢薄板保护层，注意按搭接方式让出余量。b、铝板或不锈钢薄板保护层要由下向上进行安装，搭接处采用自攻螺钉固定，自攻螺钉间距为120.c、 弯头、三通、变径管等保温后要保持原有形状，铝板或不锈钢薄板保护层安装要圆弧均匀，搭接缝在水管的同侧。d、 为保证铝板或不锈钢薄板保护层安装外观平整，对大尺寸水管可采用与保温厚度等厚的木方钉成框架，将铁皮用自攻螺钉固定在木框架上。五、质量标准1、保证项目（1） 保温材料的材质、规格及防火性能必须符合设计和防火要求。要查验材料的合格
10、证明书。（2） 风管与设备接头处，空调管道与各阀门、过滤器以及易产生凝结水的部位，必须保温良好、严密、无缝隙。2、 基本项目（1）闭孔橡塑发泡保温材料应符合以下规定：粘贴牢固，拼缝用胶填嵌饱满、密实，拼缝均匀整齐、平整一致，纵向缝错开。（2） 玻璃棉板保温应紧贴风管表面、包扎牢固、松紧适度。（3）风管法兰部位的绝热层的厚度，不低于风管绝热层厚度的0.8倍。（4） 铝板或不锈钢薄板保护层应搭接顺水流方向，宽度适宜，接口平整，固定牢固，搭接宽度均匀，外形美观。（5） 风阀、水阀保温后要不妨碍操作，启闭标志明确、清晰。3、 允许偏差项目绝热材料层应密实，无裂缝、空隙等缺陷。表面应平整，当采用卷材或板
11、材时，允许偏差为5mm；采用涂抹或其他方式时，允许偏差为10mm。防潮层（包括绝热层的端部）应完整，且封闭良好；其搭接缝应顺水。六、成品保护（1） 堆放保温材料的场地一定要采取可靠的措施，要放在室内并与地面架空。（2） 镀锌铁丝、保温钉及保温胶等材料要存处库房，随用随领，收工及时退库。（3） 管道试压时要注意检查，防止大量漏水浸泡保温。（4） 严禁在保温后的风管上上人，走动。（5）严禁污染保温七、应注意的问题（1） 保温的各工序都要做好检查，办妥手续，保温前要做好隐蔽检查，做好记录。（2） 粘保温钉时要适当考虑室内温度给予充分的固化时间。保温钉与风管面未粘牢时要避免磕碰，以防脱落。八、各种保温材料及其适用范围。1、闭孔橡塑发泡保温采用专用保温胶水直接粘接在被保温的管道上能更好的与管道紧密的粘在一起，防止之间有间隙，杜绝冷桥产生，适用于明装、裸空吊顶和整体要求高的部位。2、无甲醛环保型离心玻璃棉板材采用保温钉粘接在风管上用保温钉来固定岩棉（或玻璃棉）毡、板及聚苯乙烯塑料板，比粘接方法更为简单，已在空调工程中广为采用。
