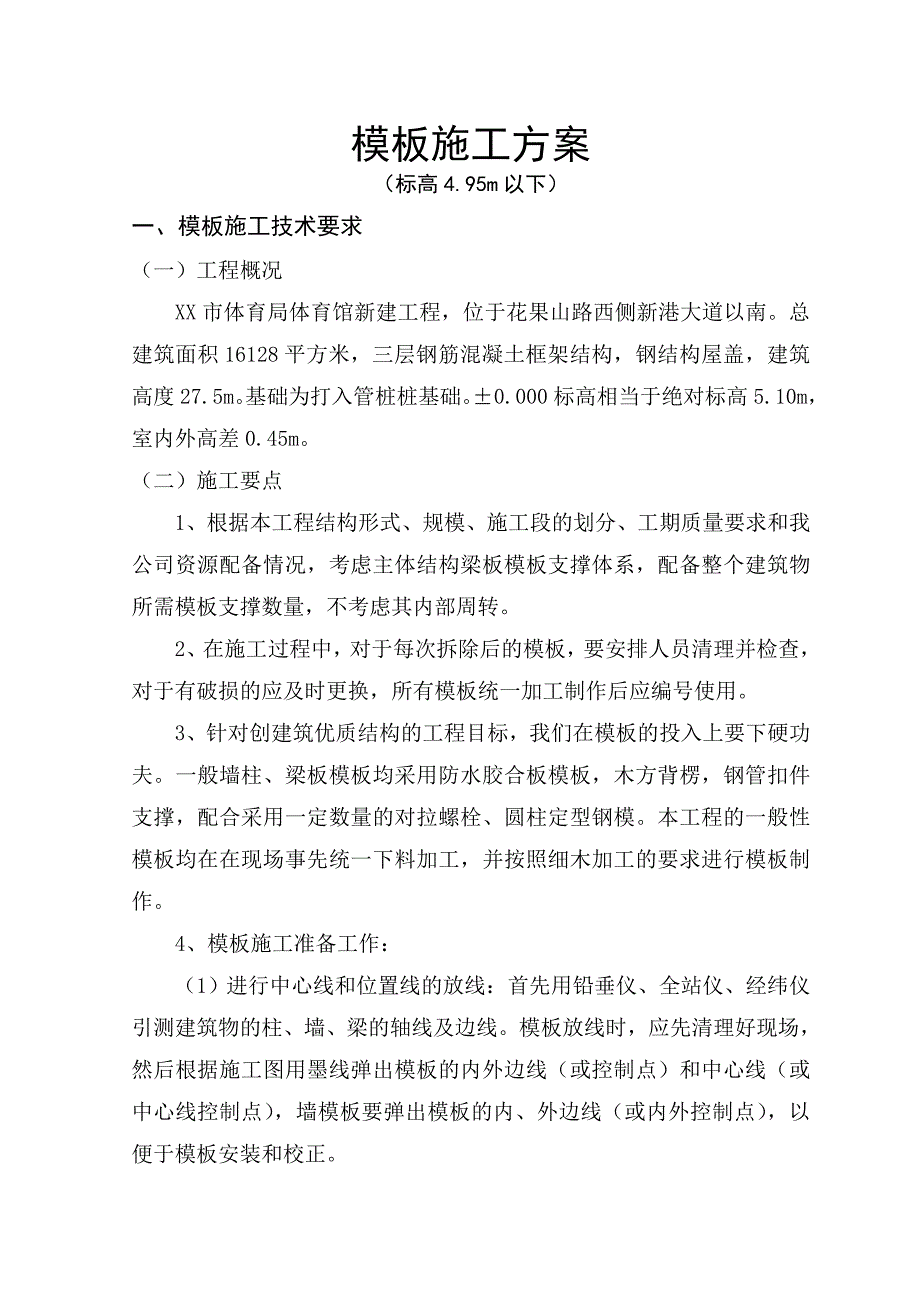

1、模板施工方案（标高4.95m以下）一、模板施工技术要求（一）工程概况XX市体育局体育馆新建工程，位于花果山路西侧新港大道以南。总建筑面积16128平方米，三层钢筋混凝土框架结构，钢结构屋盖，建筑高度27.5m。基础为打入管桩桩基础。0.000标高相当于绝对标高5.10m，室内外高差0.45m。（二）施工要点1、根据本工程结构形式、规模、施工段的划分、工期质量要求和我公司资源配备情况，考虑主体结构梁板模板支撑体系，配备整个建筑物所需模板支撑数量，不考虑其内部周转。2、在施工过程中，对于每次拆除后的模板，要安排人员清理并检查，对于有破损的应及时更换，所有模板统一加工制作后应编号使用。3、针对创建筑

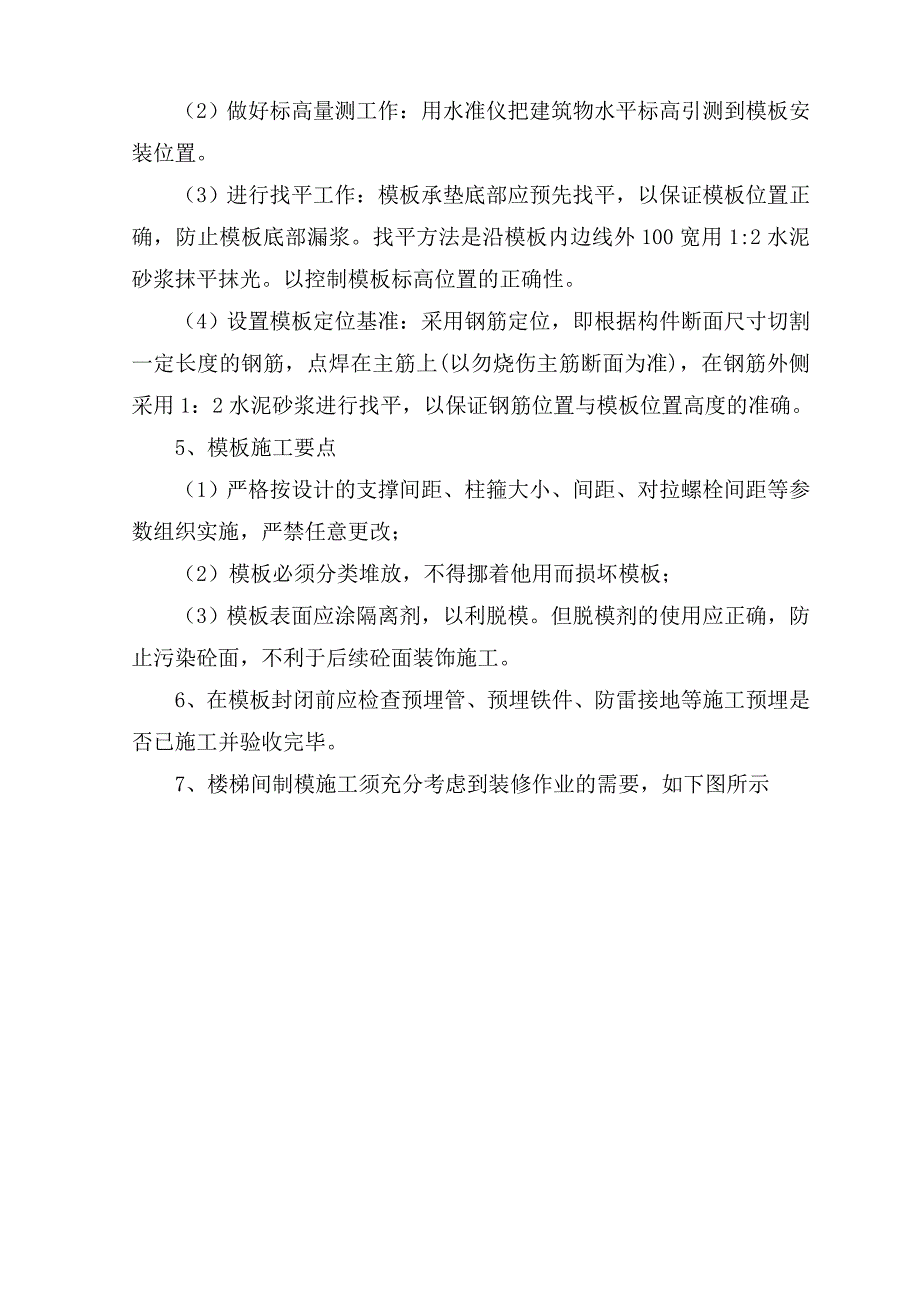

2、优质结构的工程目标，我们在模板的投入上要下硬功夫。一般墙柱、梁板模板均采用防水胶合板模板，木方背楞，钢管扣件支撑，配合采用一定数量的对拉螺栓、圆柱定型钢模。本工程的一般性模板均在在现场事先统一下料加工，并按照细木加工的要求进行模板制作。4、模板施工准备工作：（1）进行中心线和位置线的放线：首先用铅垂仪、全站仪、经纬仪引测建筑物的柱、墙、梁的轴线及边线。模板放线时，应先清理好现场，然后根据施工图用墨线弹出模板的内外边线（或控制点）和中心线（或中心线控制点），墙模板要弹出模板的内、外边线（或内外控制点），以便于模板安装和校正。（2）做好标高量测工作：用水准仪把建筑物水平标高引测到模板安装位置。（3
3、）进行找平工作：模板承垫底部应预先找平，以保证模板位置正确，防止模板底部漏浆。找平方法是沿模板内边线外100宽用1:2水泥砂浆抹平抹光。以控制模板标高位置的正确性。（4）设置模板定位基准：采用钢筋定位，即根据构件断面尺寸切割一定长度的钢筋，点焊在主筋上(以勿烧伤主筋断面为准)，在钢筋外侧采用1：2水泥砂浆进行找平，以保证钢筋位置与模板位置高度的准确。5、模板施工要点（1）严格按设计的支撑间距、柱箍大小、间距、对拉螺栓间距等参数组织实施，严禁任意更改；（2）模板必须分类堆放，不得挪着他用而损坏模板；（3）模板表面应涂隔离剂，以利脱模。但脱模剂的使用应正确，防止污染砼面，不利于后续砼面装饰施工。6

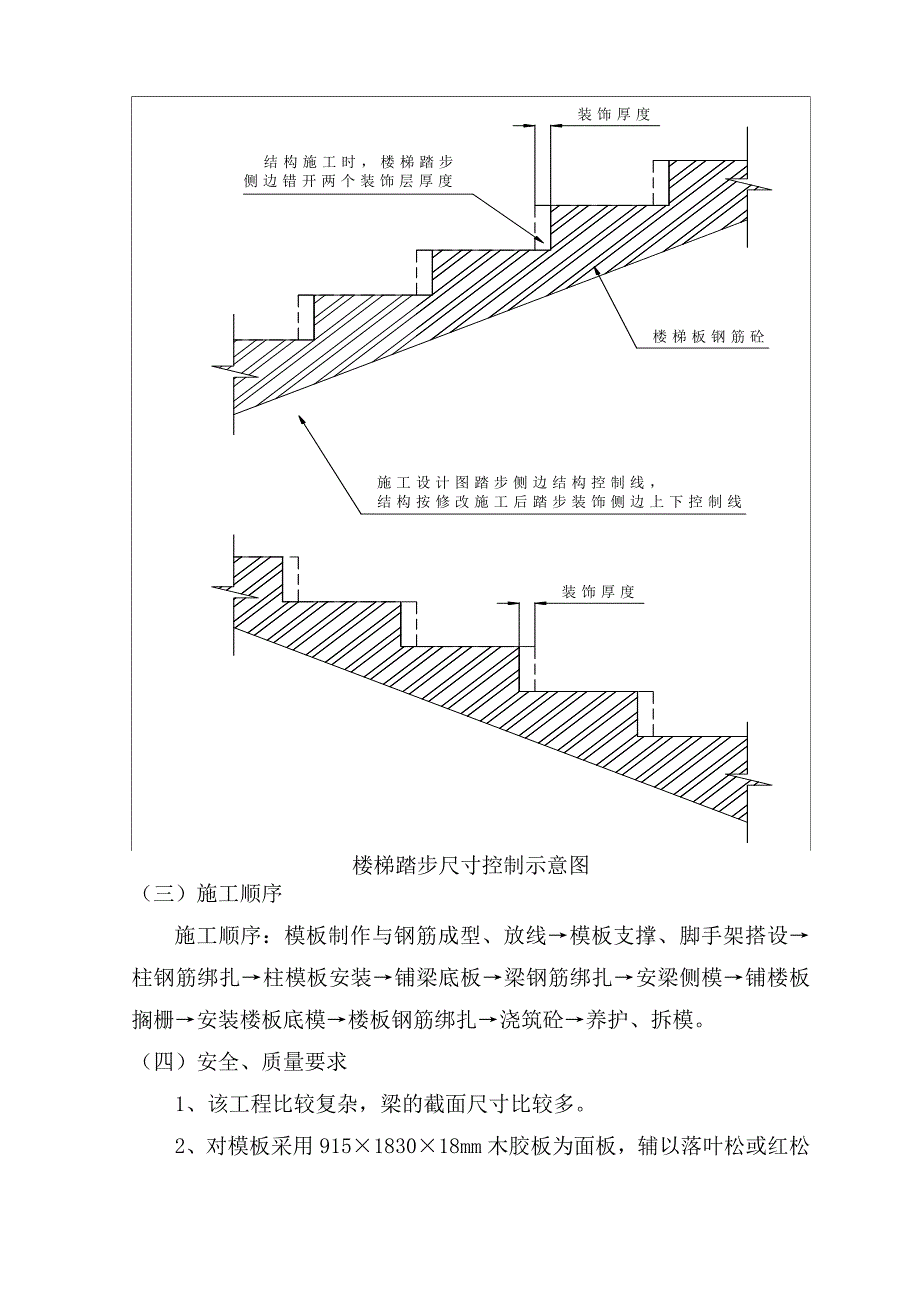

4、、在模板封闭前应检查预埋管、预埋铁件、防雷接地等施工预埋是否已施工并验收完毕。7、楼梯间制模施工须充分考虑到装修作业的需要，如下图所示楼梯踏步尺寸控制示意图（三）施工顺序施工顺序：模板制作与钢筋成型、放线模板支撑、脚手架搭设柱钢筋绑扎柱模板安装铺梁底板梁钢筋绑扎安梁侧模铺楼板搁栅安装楼板底模楼板钢筋绑扎浇筑砼养护、拆模。（四）安全、质量要求1、该工程比较复杂，梁的截面尺寸比较多。2、对模板采用915183018mm木胶板为面板，辅以落叶松或红松50100木楞为背楞，用钢管、扣件为主要支撑材料。3、对各部位根据以往多项工程经验和合理施工方案，从而确保支模合理，拉、支撑牢靠，使浇出的混凝土达到清水
5、混凝土的要求。4、对关键部位要求作好模板、支撑的设计，确保工程安全、质量要求。5、模板及其支架必须符合下列规定：保证工程结构和构件各部分形状尺寸和相互位置的正确。具有足够的承载能力、刚度和稳定性，能可靠地承受新浇砼的自重和侧压力，以及在施工过程中所产生的荷载。结构简单，装拆方便，并便于钢筋的绑扎、安装和砼的浇筑、养护等要求。模板的接缝不应漏浆。模板及其支架在安装过程中，必须设置防倾覆的临时固定措施。现浇钢筋混凝土梁板，当跨度大于4m时，模板应起拱，当设计无要求时，起拱高度宜为全跨长度的1/10003/1000。6、模板拆除现浇结构的模板及其支架拆除时的混凝土强度，应符合设计要求；当设计无具体要
6、求时，应符合下列规定：a.侧模，在混凝土强度能保证其表面及棱角不因拆除模板而受损坏后，方可拆除。b.底模，在混凝土强度符合下表规定后，方可拆除。现浇结构拆模时所需混凝土强度结构类型结构跨度（m）按设计的混凝土强度标准值的百分比率计（%）板2502，8758100梁8758100悬臂构件100注：规范中“设计的混凝土标准值”系指与设计混凝土强度等级相应的混凝土立方体抗压强度标准值。预制构件模板拆除时的混凝土强度，应符合设计要求；当设计无具体要求时，应符合下列规定：a.侧模，在混凝土强度能保证构件不变形、棱角完整时，方可拆除。b.芯模或预留孔洞的内模，在混凝土强度能保证构件和孔洞表面不发生坍陷和裂
7、缝后，方可拆除。c.底模，当构件跨度不大于4m时，在混凝土强度符合设计的混凝土强度标准值的50%的要求后，方可拆除，当构件跨度大于4m时，在混凝土符合设计的混凝土强度标准值的75%的要求后，方可拆除。已拆除模板及其支架的结构，在混凝土强度符合设计混凝土强度等级的要求后，方可承受全部使用荷载，当施工荷载所产生的效应比使用荷载的效应更为不利时，必须经过核算，加设临时支撑。7、预埋件和预留孔洞固定在模板上，均不得遗留，安装必须牢固，位置准确，其允许偏差应符合下表：预埋件和预留孔洞的允许偏差（mm）项 目允许偏差预埋钢板中心线位置3预埋管、预留孔中心线位置3预埋螺栓中心线位置2外露长度+100预留洞中
8、心线位置10截面内部尺寸+1008、现浇结构模板安装的允许偏差，应符合下表:模板安装的允许偏差项 目允许偏差轴线位置5底模上表面标高5截面内部尺寸基础10桩、墙、梁+4-5层高垂直全高5m6全高5m8相邻两板表面高低差2表面平整（2m长度上）59、满堂模板支架的支撑设置应符合下列规定：满堂模板支架四边与中间间隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置；高于4m的模板支架，其两端与中间间隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。10、模板材料选用技术指标： 面板：采用木胶合板，厚度18mm，规格：915183018，板长向为强方向与受力方向一致，短向为弱方向，因此使用时必须加
9、以注意。见下表建筑施工手册第三版（4）217页胶合板的静曲强度标准值和弹性模量（N/mm2）厚度（mm）静曲强度标准值弹性模量备注平行向垂直向平行向垂直向1225.016.0850045001、强度设计值强度标准值/1.552、弹性模量应乘以0.9予以降低1523.015.0750050001820.015.0650052002119.015.060005400注：a、平行向指平行于胶合板的纤维方向；垂直向指垂直于胶合板的纤维方向；b、当立柱拉杆直接支在胶合板时，胶合板的剪切强度标准值应大于1.2N/mm2。由上表：板厚=18mm，平行向静曲强度设计值：201.55=12.9 N/mm2 垂直
10、向静曲强度设计值：151.55=9.67 N/mm2 弹性模量：平行向 65000.9=5850 N/mm2 垂直向52000.9=4680 N/mm2 剪切强度设计值： 1.21.55=0.774 N/mm2背楞为木楞（落叶松或红松），截面尺寸50100，其由木结构设计规范：a、抗弯强度设计值13N/mm2b、抗切强度设计值1.4 N/mm2c、弹性模量9103d、木楞立放：I4.17106mm4 W8.33104mm3e、木楞平放：I1.042106mm4W4.17104mm3钢管：由抠件式钢管脚手架安全技术规范要求采用483.5钢管，技术参数如下：A=4.89cm2 f=205N/mm2
11、 E=2.06105N/mm2I=12.19cm4 W=5.08cm3 对拉杆选用12，受拉承载力设计值为14.3KN。二、楼板模板支撑（一）楼面板厚130mm支模：1、荷载： a、楼板模板0.5KN/m2 b、支架0.25 c、浇混凝土240.133.12d、钢筋1.10.130.143e、施工荷载2.5KN/m2（模板、木楞）；1.5KN/m2（钢楞）；1KN/m2（立管）；静：4.011.24.82KN/m2活：2.51.43.5KN/m2（模板、木楞）；2.1KN/m2（钢楞）；1.4KN/m2（立管）；2、木胶合板：跨度330mm，取单元宽1000mm；抗弯取二跨不利M0.1258.
12、320.3320.1133KNMWbh2/6103182/65.4104M/W1.133105/5.41042.098N/mm29.67N/mm212.9N/mm2刚度：E=4680N/mm2 J=103183/12=4.86105三跨为不利荷载，考虑计算荷载偏安全： 抗剪：V=0.625（4.82+3.5）0.33=5.2KN ：木胶合板符合要求3、木楞计算：平放10050，间距330q=4.820.33+3.50.33=1.59+1.16=2.75KN/m按二跨连梁（跨度1m）：M=0.1252.7512=0.344KNm=0.344106/4.2104=8.25N/mm213 N/mm2
13、挠度：f=1.6mm3mm4、横钢楞：木楞集中力q=4.820.33+2.10.33=2.28 KN/mp=1.252.281=2.85KN横楞单钢管（跨度1m）以二跨计算Mmax=2.851/3=0.95KNm=0.95106/5.08103=1.87102KN/mm2205KN/mm2三跨挠度为最不利：fmax=5、立管：N=11（4.82+1.4）=6.22KNM=6.220.053=0.33KNmL0=200cm r =1.47cm =200/1.47=136 =0.361安全（二）楼面板厚120mm支模：1、荷载：（1）楼板模板0.5KN/m2（2）支架0.25（3）浇混凝土240.
14、12=2.88（4）钢筋1.10.12=0.132（5）施工荷载2.5KN/m2（模板、木楞）；1.5KN/m2（支承木楞的刚楞）；1KN/m2（立管）静：3.7621.2=4.51KN/m2活：2.51.4=3.5KN/m21.51.4=2.1KN/m211.4=1.4KN/m22、木楞计算：平放10050q=4.510.33+3.50.33=1.49+1.16=2.64 KN/m按二跨连梁，跨度1m：M=0.1252.6512=0.33KNm=0.33106/4.2104=7.86 KN/m213KN/m2挠度：3、外钢楞木楞集中力：p=1.25（4.510.33+2.10.33）=2.73KN横楞单钢管：（二连跨，跨度1m）M支max
