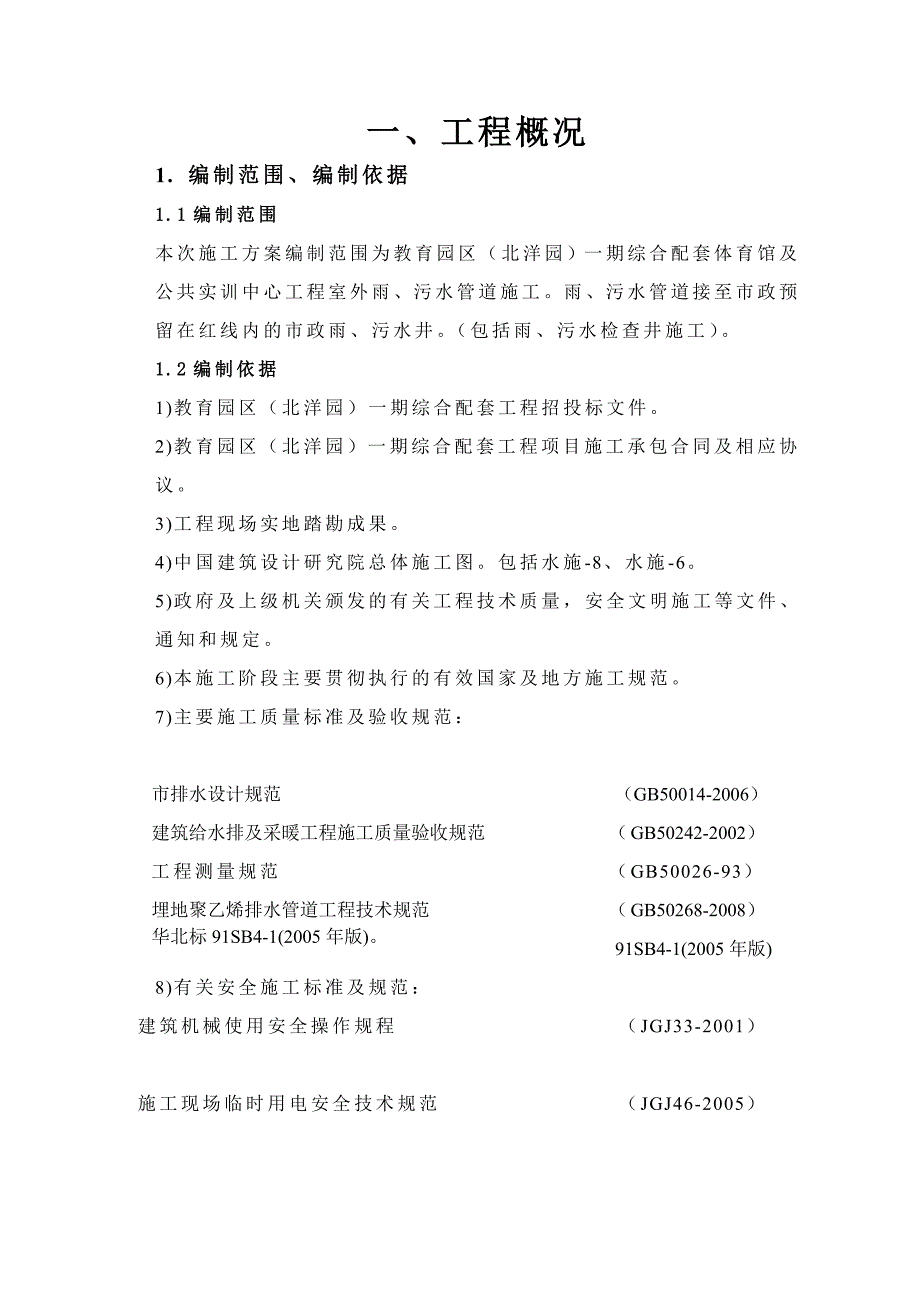

1、一、工程概况1. 编制范围、编制依据1.1编制范围本次施工方案编制范围为教育园区（北洋园）一期综合配套体育馆及公共实训中心工程室外雨、污水管道施工。雨、污水管道接至市政预留在红线内的市政雨、污水井。（包括雨、污水检查井施工）。1.2编制依据1)教育园区（北洋园）一期综合配套工程招投标文件。2)教育园区（北洋园）一期综合配套工程项目施工承包合同及相应协议。3)工程现场实地踏勘成果。4)中国建筑设计研究院总体施工图。包括水施-8、水施-6。5)政府及上级机关颁发的有关工程技术质量，安全文明施工等文件、通知和规定。6)本施工阶段主要贯彻执行的有效国家及地方施工规范。7)主要施工质量标准及验收规范：市

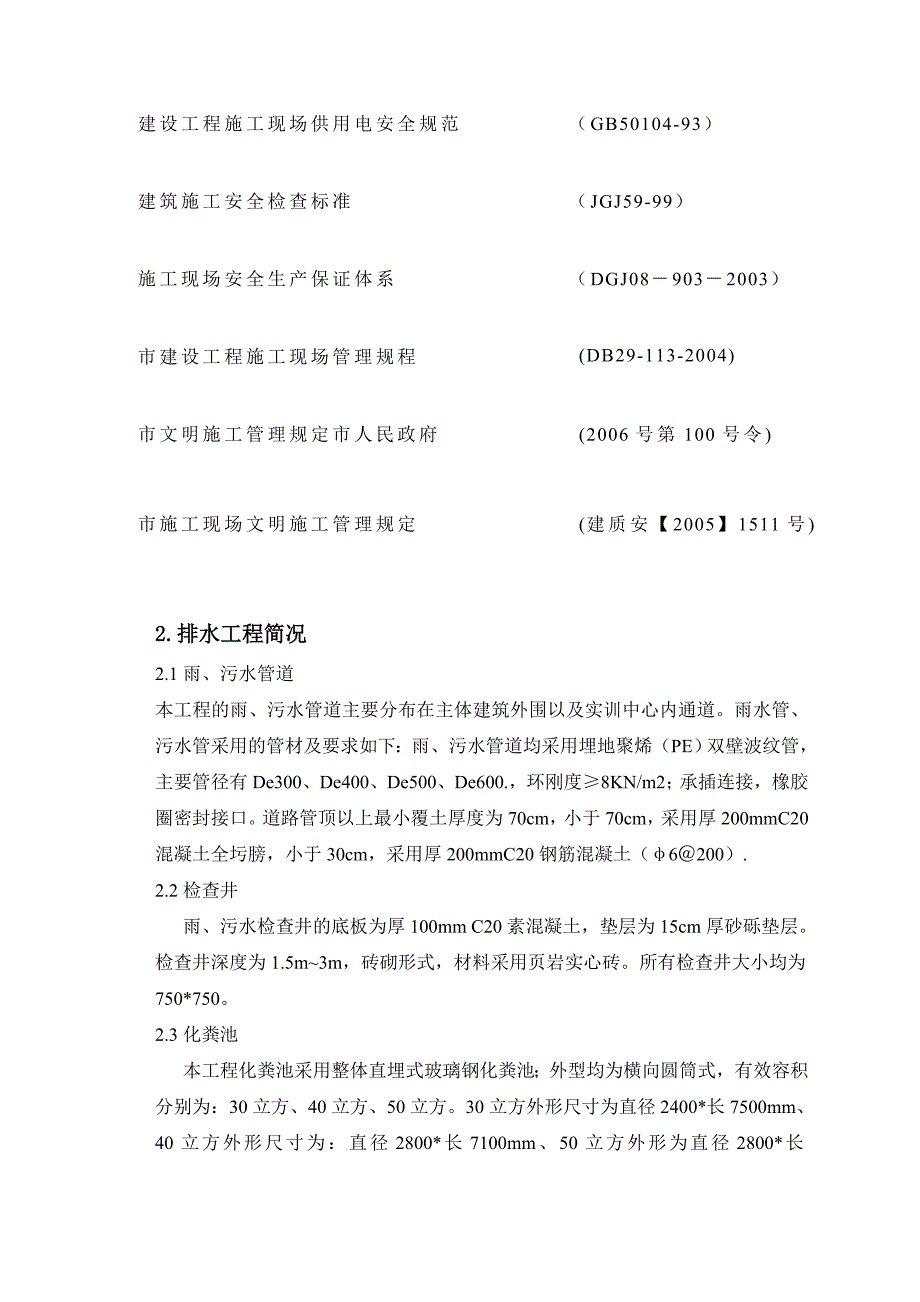

2、排水设计规范（GB50014-2006）建筑给水排及采暖工程施工质量验收规范（GB50242-2002）工程测量规范（GB50026-93）埋地聚乙烯排水管道工程技术规范（GB50268-2008）华北标91SB4-1(2005年版)。91SB4-1(2005年版)8)有关安全施工标准及规范：建筑机械使用安全操作规程（JGJ33-2001）施工现场临时用电安全技术规范（JGJ46-2005）建设工程施工现场供用电安全规范（GB50104-93）建筑施工安全检查标准（JGJ59-99）施工现场安全生产保证体系（DGJ089032003）市建设工程施工现场管理规程(DB29-113-2004)市文
3、明施工管理规定市人民政府(2006号第100号令)市施工现场文明施工管理规定(建质安【2005】1511号)2.排水工程简况2.1雨、污水管道本工程的雨、污水管道主要分布在主体建筑外围以及实训中心内通道。雨水管、污水管采用的管材及要求如下：雨、污水管道均采用埋地聚烯（PE）双壁波纹管，主要管径有De300、De400、De500、De600.，环刚度8KN/m2；承插连接，橡胶圈密封接口。道路管顶以上最小覆土厚度为70cm，小于70cm，采用厚200mmC20混凝土全圬膀，小于30cm，采用厚200mmC20钢筋混凝土（6200）. 2.2检查井 雨、污水检查井的底板为厚100mm C20素混

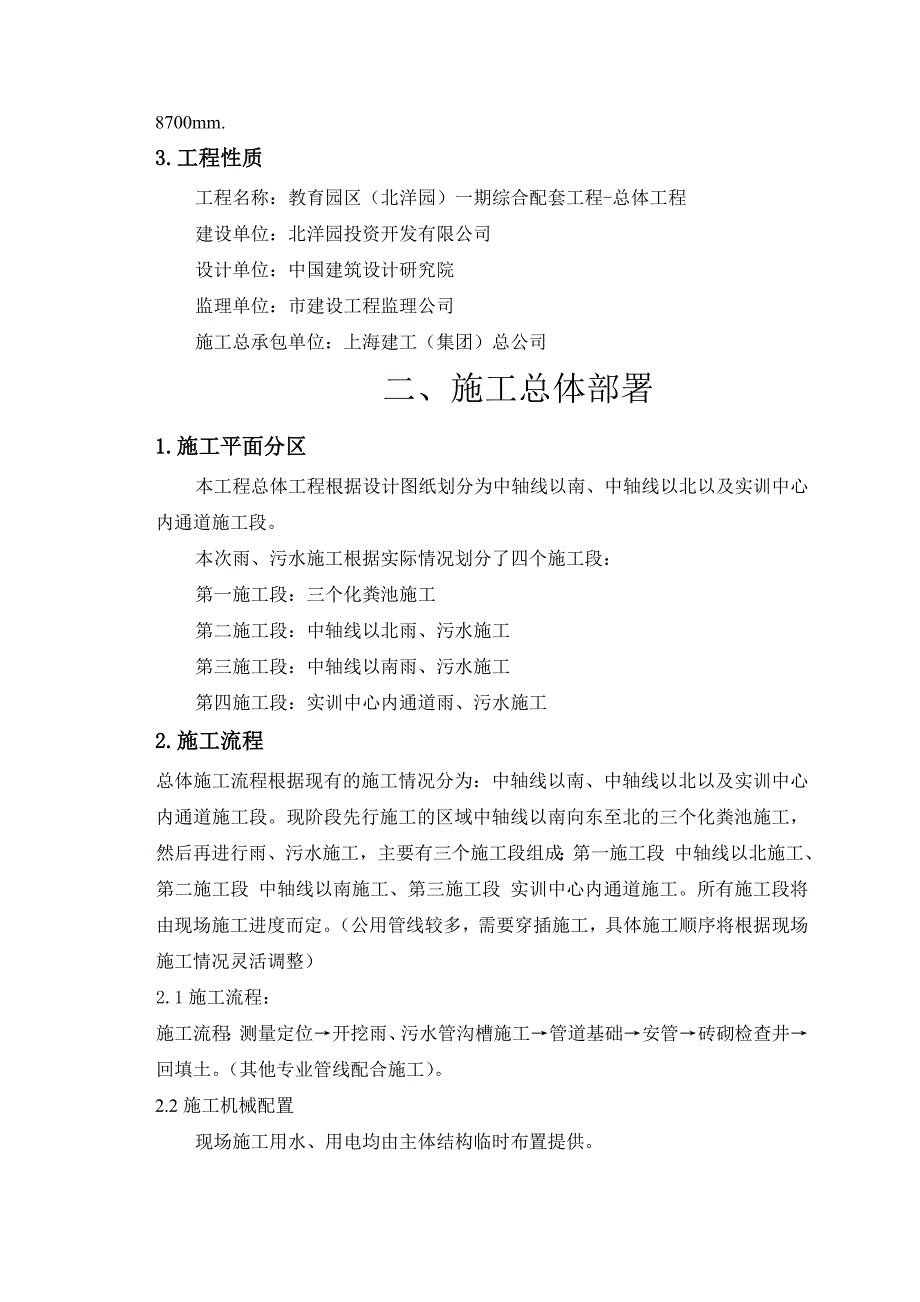

4、凝土，垫层为15cm厚砂砾垫层。检查井深度为1.5m3m，砖砌形式，材料采用页岩实心砖。所有检查井大小均为750*750。2.3化粪池本工程化粪池采用整体直埋式玻璃钢化粪池；外型均为横向圆筒式，有效容积分别为：30立方、40立方、50立方。30立方外形尺寸为直径2400*长7500mm、40立方外形尺寸为：直径2800*长7100mm、50立方外形为直径2800*长8700mm.3.工程性质工程名称：教育园区（北洋园）一期综合配套工程-总体工程建设单位：北洋园投资开发有限公司设计单位：中国建筑设计研究院监理单位：市建设工程监理公司施工总承包单位：上海建工（集团）总公司二、施工总体部署1.施工平
5、面分区本工程总体工程根据设计图纸划分为中轴线以南、中轴线以北以及实训中心内通道施工段。本次雨、污水施工根据实际情况划分了四个施工段：第一施工段：三个化粪池施工第二施工段：中轴线以北雨、污水施工 第三施工段：中轴线以南雨、污水施工第四施工段：实训中心内通道雨、污水施工2.施工流程 总体施工流程根据现有的施工情况分为：中轴线以南、中轴线以北以及实训中心内通道施工段。现阶段先行施工的区域中轴线以南向东至北的三个化粪池施工，然后再进行雨、污水施工，主要有三个施工段组成：第一施工段 中轴线以北施工、第二施工段 中轴线以南施工、第三施工段 实训中心内通道施工。所有施工段将由现场施工进度而定。（公用管线较多
6、，需要穿插施工，具体施工顺序将根据现场施工情况灵活调整）2.1施工流程：施工流程：测量定位开挖雨、污水管沟槽施工管道基础安管砖砌检查井回填土。（其他专业管线配合施工）。2.2施工机械配置现场施工用水、用电均由主体结构临时布置提供。施工期间主要机械： 机械名称规格型号额定功率(KW)或容量(m3)吨位(T)数量（台）备注汽车吊QY-1616t1履带式起重机W100130t2振动夯板TE60E-22.4t4三、主要分部、分项施工技术措施1. 测量工程定位程序：资料审核内业核算外业校测定位测放定位自检定位验线。做好工程坐标控制网和原始水准点接受、复测、报请校核工作，做好总体道路施工的定位放线、复测和
7、报请复核工作。按有关规定定期做好测量、标养室计量器具等的检查，做好测量、计量资料的汇总、归档。施工过程中对测量点线妥善保护，严禁擅自移动。1.1控制点复核由业主单位提供、测绘院测设的控制网点、坐标、水准点和书面资料，以及监理单位对测绘院的控制网点进行复测，并做好控制点的保护工作。依据业主提供的原始控制点，在施工区域建立二级控制网，布点结束后应有监理复测，精度满足要求方可投入使用；一级控制网使用过程中应定期进行校对。1.2排水工程测量工作内容应该根据施工图纸定出排水管道的轴线控制桩，开挖前应按确定的桩位引至沟槽两旁，设置攀线桩，并加以保护和复核。施工测量允许偏差：序号项 目允许偏差1水准测量高程
8、闭合差12 L 1/2（mm）2导线测量方位角闭合差40 N 1/2 （” ）3导线测量相对闭合差1/30004直线丈量测距两次校差1/50002. 排水工程施工方法2.1化粪池施工操作要点及质量要求为了提高整体直立式化粪池的施工操作水平，确保工程质量，满足设计要求，特制定本施工操作要点及质量要求。具体做法见市工程建设标准设计整体直立式化粪池津06S401.施工范围：化粪池一（40立方）、化粪池二（30立方）、化粪池三（50立方）。施工顺序：详见附图5-化粪池施工顺序图2.1.1施工前应具备的资料及施工注意事项。1）、现场工程地质勘察资料，地下管线位置、标高的准确资料；2）、回填土材料分布、储
9、量及土质；3）、完备的工程说明及施工图纸；4）、施工时必须保证周围的建筑物不发生沉陷位移和破坏，开槽施工时尽量缩短槽基暴露时间；5）、开挖坑槽时遇有地下管线须保护并通知有关部门联系协同处理；2.1.2质量检验1）整体式化粪池池壁材料采用不均和树脂，现场可用目测法及灌水法对产品的外观是否有损伤及渗漏进行检验，并做好验收记录。如发现损伤或质量问题及时联系厂方，及时处理。2）堵塞进出水管，慢慢灌水至正常水位，24小时后无水位降低且无渗漏现象。2.1.3坑槽开挖1） 施工时，土的工程分类应符合土的分类标准。坑槽内挖出的土不宜在两侧堆放，堆土距挖方边线5米以外，堆土高度不宜大于1米。如基坑有地表水，应及
10、时做好排水措施，严禁地表水进入坑槽地基。2）经现场勘察，航空煤油管、给水管横穿化粪池二中心。此化粪池深度为原地面下去5米，施工时化粪池向西移位12米，向南位移18米，根据现场避开煤油管、给水管进行放坡开挖。开挖土体放坡系数选用1：1，土方开挖过程中，严禁在基坑四周堆土，开挖土方全部运往堆土定点，并采取基坑土体护坡砌筑毛石墙的加固措施，土方开挖至设计标高后，于基坑一角设置集水坑一处，并于基坑四周设置集水道，将地下水汇集于集水坑内，设置一台泥浆泵昼夜抽水，设一专人昼夜看护。为防止遇雨季天气，基坑开挖完成后，立即清理基槽，验槽完毕后，立即将垫层土石屑、砂垫层施工完成。基槽不稳定必须做混凝土地坪。详见
11、附图4-沟槽回填剖面图2.1.4安装安装工艺流程：放线挖基坑地基基底处理化粪池吊装就位化粪池灌水管道连接分层回填砌清掏井，连接井覆土做地面，路面或绿化。1）安装前清除坑底不易清除的块石等坚硬物体，槽底有地下水或地基土壤含水量较大时，采取降水措施，然后用天然级配碎石回填，用振冲式振捣密实。槽底基础处理完毕后，铺设土石屑、粗砂。其厚度是化粪池直径的七分之一，然后将化粪池放在其上，检查进、出水口的高度是否符合排水管道标高的设计要求。2）化粪池的安装采用机械吊装，吊装时采用柔韧性好的的吊装带安装，不采用钢丝绳或链条等刚性物质，吊装时用两个支撑吊点，使之稳定，防止撞击、摔跌。3）安装就位监测合格后，由居
12、中的清掏井向化粪池内注水至有效容积。2.1.5坑槽回填1）回填之前，检查坑内有无积水，清除坑内的软泥、木料等杂物。去除回填材料中的石块、砖头等杂硬物体。2）回填工作中必须在两侧同步进行，严禁单侧回填。两侧填土填筑高差不超过一个土层的厚度，每层厚度按300mm分层压实。3）液部回填必须赛实、捣实，保持与主体紧密接触。4）化粪池顶部施工时采用人工压实，回填区压实从槽底开始逐渐向池外壁靠近。两侧同时对称进行，顶部的压实采用人工反复压实，达到要求密实度。5）埋设的厚土层除符合设计文件的规定外，回填土还符合以下规定：A顶部500mm的范围内，不得含有机物、冻土以及大于50mm的砖、石等硬块。B回填土的含
13、水量，按土类别和合采用的压实工具控制在最佳含水量。C.回填中直径三分之二以下用天然级配土石屑回填，直径三分之二以上部分用土石屑回填，回填材料高于池顶300cm，300cm以上设置井套承载平台后，再用自然土回填。2.1.6清掏井施工方法1）砖砌井体的施工方法A.顶部过车的化粪池，在回填土达到化粪池顶部以上300mm时，用人力或轻型机械夯实。在纵向轴线位置，现浇厚度150mm，宽度每测大于产品直径100mm，长度与产品长度相等的C30混凝土井套承载平台。然后再承载平台上垒砌清掏井体。B.顶部不过车的化粪池，在回填土达到化粪池顶部以上300mm时，用人力或轻型夯实。在纵向轴线位置，现浇100mm厚，
