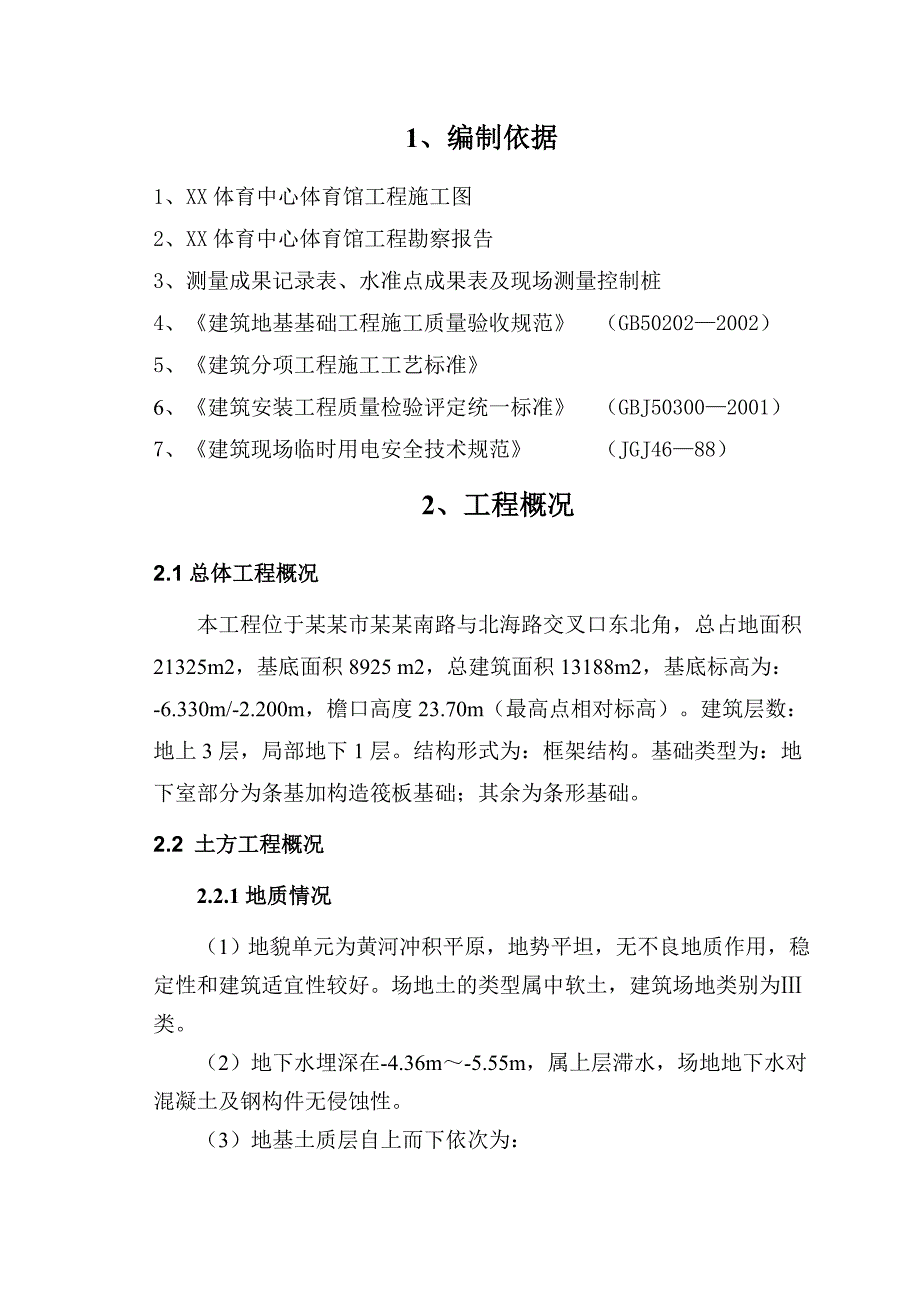

1、1、编制依据1、XX体育中心体育馆工程施工图2、XX体育中心体育馆工程勘察报告3、测量成果记录表、水准点成果表及现场测量控制桩4、建筑地基基础工程施工质量验收规范 (GB502022002)5、建筑分项工程施工工艺标准6、建筑安装工程质量检验评定统一标准 (GBJ503002001)7、建筑现场临时用电安全技术规范 (JGJ4688)2、工程概况2.1总体工程概况本工程位于某某市某某南路与北海路交叉口东北角,总占地面积21325m2,基底面积8925 m2,总建筑面积13188m2,基底标高为:-6.330m/-2.200m,檐口高度23.70m(最高点相对标高)。建筑层数:地上3层,局部地下

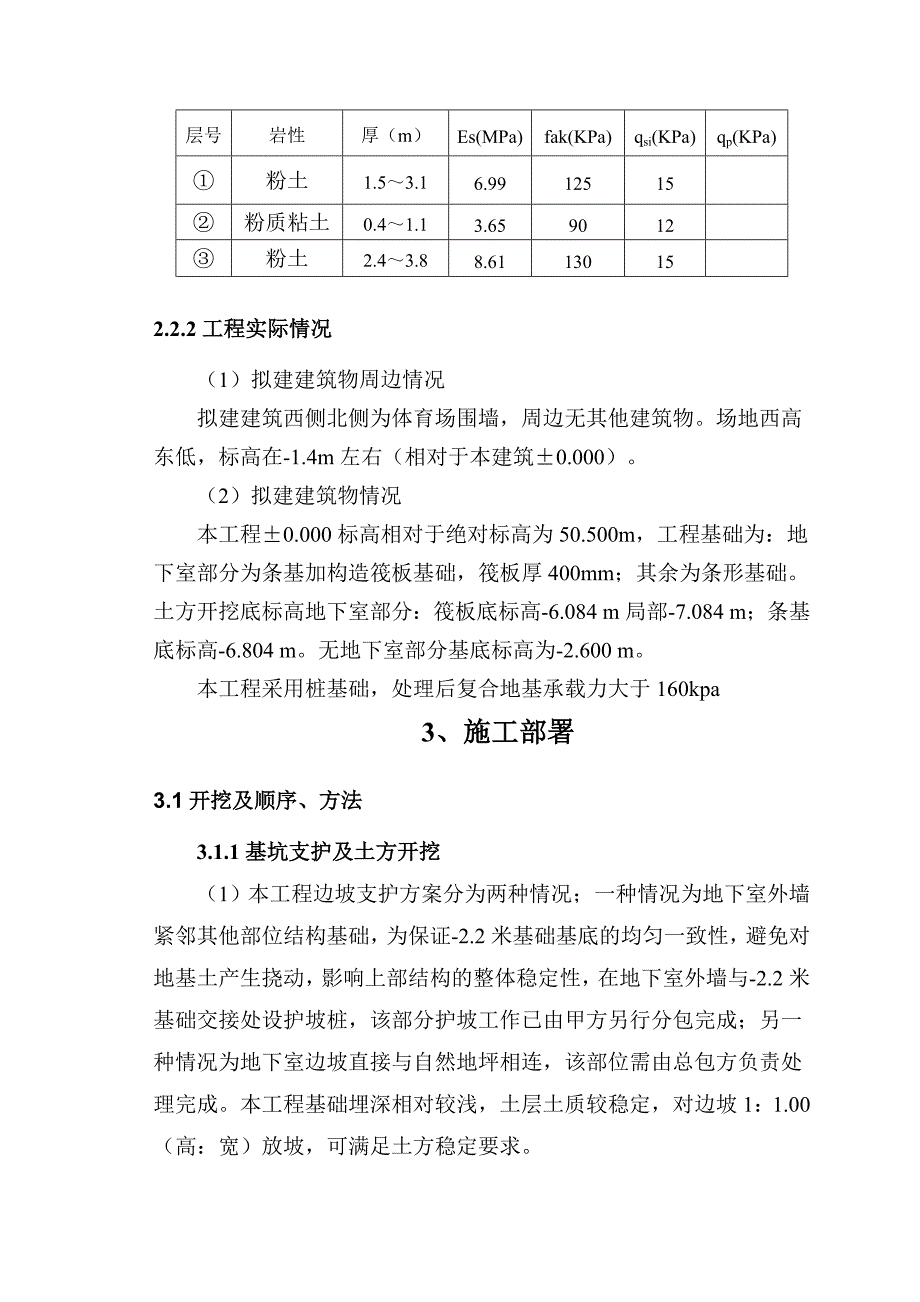

2、1层。结构形式为:框架结构。基础类型为:地下室部分为条基加构造筏板基础;其余为条形基础。2.2 土方工程概况2.2.1地质情况(1)地貌单元为黄河冲积平原,地势平坦,无不良地质作用,稳定性和建筑适宜性较好。场地土的类型属中软土,建筑场地类别为类。(2)地下水埋深在-4.36m-5.55m,属上层滞水,场地地下水对混凝土及钢构件无侵蚀性。(3)地基土质层自上而下依次为: 层号岩性厚(m)Es(MPa)fak(KPa)qsi(KPa)qp(KPa)粉土1.53.16.9912515粉质粘土0.41.13.659012粉土2.43.88.61130152.2.2工程实际情况(1)拟建建筑物周边情况拟

3、建建筑西侧北侧为体育场围墙,周边无其他建筑物。场地西高东低,标高在-1.4m左右(相对于本建筑0.000)。(2)拟建建筑物情况本工程0.000标高相对于绝对标高为50.500m,工程基础为:地下室部分为条基加构造筏板基础,筏板厚400mm;其余为条形基础。土方开挖底标高地下室部分:筏板底标高-6.084 m局部-7.084 m;条基底标高-6.804 m。无地下室部分基底标高为-2.600 m。本工程采用桩基础,处理后复合地基承载力大于160kpa 3、施工部署3.1开挖及顺序、方法3.1.1基坑支护及土方开挖(1)本工程边坡支护方案分为两种情况;一种情况为地下室外墙紧邻其他部位结构基础,为

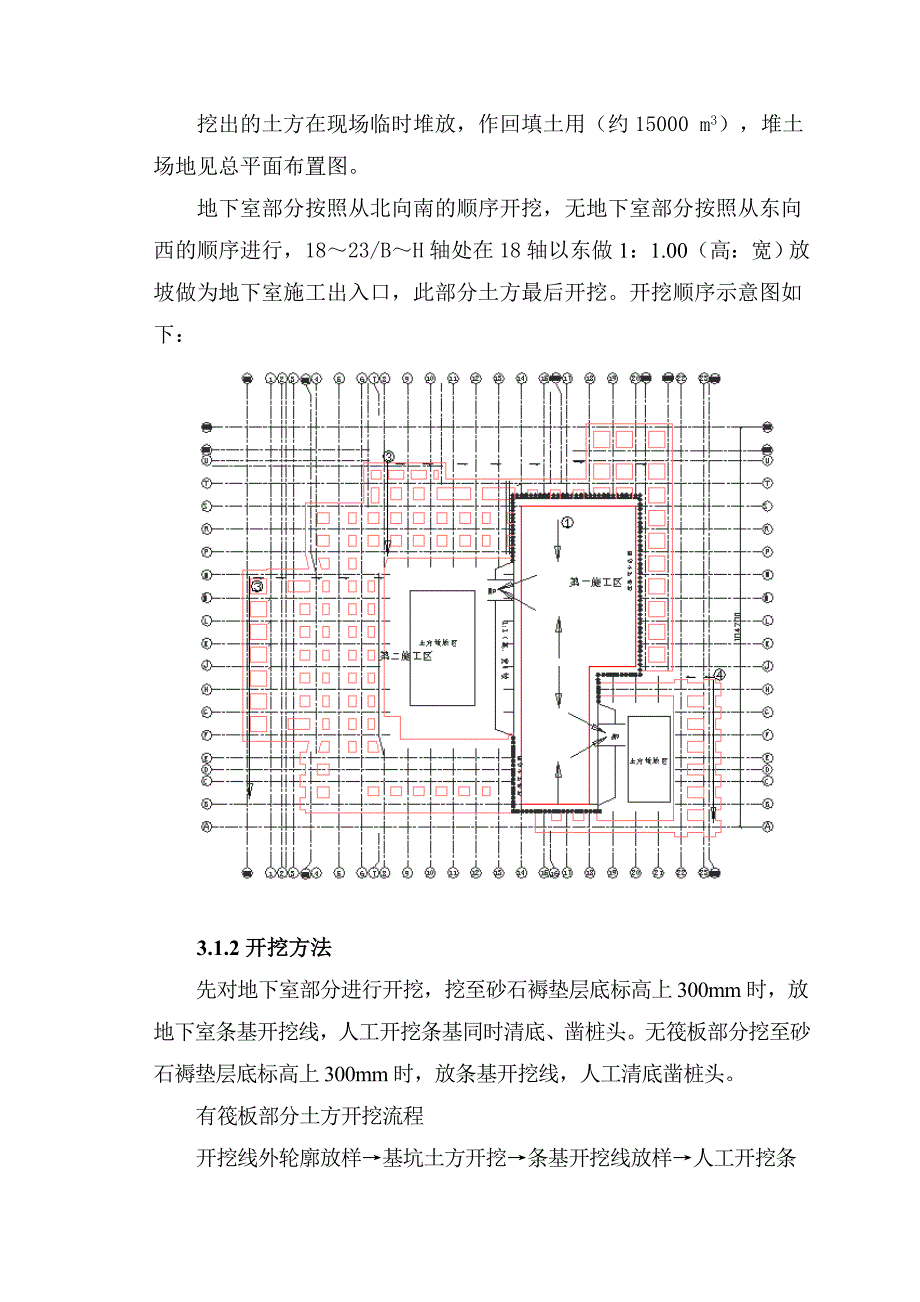

4、保证-2.2米基础基底的均匀一致性,避免对地基土产生挠动,影响上部结构的整体稳定性,在地下室外墙与-2.2米基础交接处设护坡桩,该部分护坡工作已由甲方另行分包完成;另一种情况为地下室边坡直接与自然地坪相连,该部位需由总包方负责处理完成。本工程基础埋深相对较浅,土层土质较稳定,对边坡1:1.00(高:宽)放坡,可满足土方稳定要求。挖出的土方在现场临时堆放,作回填土用(约15000 m3),堆土场地见总平面布置图。地下室部分按照从北向南的顺序开挖,无地下室部分按照从东向西的顺序进行,1823/BH轴处在18轴以东做1:1.00(高:宽)放坡做为地下室施工出入口,此部分土方最后开挖。开挖顺序示意图如

5、下:3.1.2开挖方法先对地下室部分进行开挖,挖至砂石褥垫层底标高上300mm时,放地下室条基开挖线,人工开挖条基同时清底、凿桩头。无筏板部分挖至砂石褥垫层底标高上300mm时,放条基开挖线,人工清底凿桩头。有筏板部分土方开挖流程开挖线外轮廓放样基坑土方开挖条基开挖线放样人工开挖条基土方凿桩清底无筏板部分土方开挖流程开挖线外轮廓放样基础土方开挖条基开挖线放样人工凿桩清底3.2施工准备3.2.1场地平整准备施工前勘察现场情况,清除地下障碍物:明确施工现场地下原有的水、电、暖、煤气等各种管、沟、线位置,对仍在使用的管线应做改线或保护处理。对于废弃的管、线、沟应做相应的截止,以免发生安全事故。明确空

6、中障碍物:查清施工现场及机械进出场道路上方是否有影响施工和交通的高压线、电缆等空中障碍物,如存在应架高或与相应部门联系做处理。对施工现场挖土区域内的地下部分障碍物进行仔细调查,先与业主方及相关政府部门、机关积极配合,明确地下障碍物的种类、数量、位置、埋深等因素,经业主、相关政府部门、机关单位确认,无误后方可进行障碍物的清除。对整个场地进行平整规划,包括非基坑开挖范围。3.2.2测量施工准备建立测量控制网点及水平标高控制点并报请监理验收;平面控制应先从整体考虑,遵循先整体、后局部,高精度控制的原则。布设平面控制网形首先考虑设计总平面图,现场施工平面布置图。选点应选在通视条件良好、安全、易保护的地

7、方;桩位必须用混凝土保护,用红油漆作好测量标记。对规划管理局钉桩坐标成果通知单的数据进行复测,符合点位限差要求后,依据平面控制网布设原则,布设场区平面控制网(主轴线控制网),作为场区首级控制。首级控制网布设完成后,应依据工程设计图上有关轴线、柱、墙体、洞口详细位置关系对其进行轴线加密,即建立本工程平面矩形控制网。为了便于控制及其施工,平面矩形控制网都布设成偏轴线1米。为保证建筑物竖向施工的精度要求,应在场区内建立高程控制网。高程控制网的建立是根据业主提供的北海路与某某路交叉处的高程点。高程控制点进行采用0.3mm级精度的DINI10电子水准仪对所提供的水准基点采用闭合水准路线进行复测检查。校测

8、合格后,测设一条闭合水准路线,连测场区平面控制点,以此作为保证施工竖向精度控制的首要条件。高程控制网的精度,不低于三等水准精度。场区内布设三个水准点,水准点的间距约100米,距离建筑物1020米,距离回填土边线至少10米。3.2.3机械及材料准备根据我公司统筹安排,拟使用两辆日立150反铲挖掘机进行挖土工作。土方运输车辆:土方运输车辆数量的确定:其中Ts为自卸汽车每一运土循环的延续时间(min),t1为自卸汽车每次装车时间t1=nt,其中其中自卸汽车的载重量Q1=100KN;实土重度=17KN/m3;系数q取1.6,土的最初可松性系数Ks=1.1,土斗的充盈系数Kc=1.0则:运土距离暂取l=

9、500m;运输速度vc=5500/60=41.7m/min; 自卸汽车的卸土时间t2=1min;自卸汽车的操纵时间t3=3min;自卸汽车每次装车时间t1= nt =860/60=8 minTs=8+2500/41.7+1+3=38min所以运输车辆的数量N=38/8=4.7辆故按照每台挖土机配备5台运输车辆考虑。材料及机械准备表日立150挖掘机2台20t自卸车5辆T140推土机1台(存土区配合堆土)铁 锹30把小 斗 车10辆3.2.4其它准备(1)技术准备:在施工前通知测量队作好开挖线、标高控制桩及撒好白灰线,以保证在施工中的测量要求,包括做好现场的定位桩、水准点等,以确保土方工程质量。(

10、2)施工前施工现场负责人向所有参加施工的人员进行有针对性的安全、技术交底,必须使每个操作者(尤其是机械操作人员)对施工中的技术要求心中有数。(3)管理人员及劳动力准备详见以下明细表:工种管理人员机械修理工挖土机司机汽车司机推土机司机配合清土人员测量人员清扫人员后勤服务人数522101204644、施工方法4.1土方开挖施工流程定位放线土方开挖边线复测人工清槽验槽,进行下一道工序本工程级配砂石褥垫层以上部分土方为大开挖,300厚级配砂石褥垫层部分土方人工挖土,垂直面较低不考虑放坡。4.2土方开挖注意事项4.2.1土方开挖特殊部位(1)集水坑部分边开挖边放线,机械挖除大部分,人工修整清运。(2)塔

11、吊基础土方机械进场后,提前单独开挖并施工塔吊基础。4.2.2基础开挖过程中相关技术措施及注意事项:1)土方开挖过程中,对定位轴线引出桩、标准水准点等,挖土时注意保护,并应经常检测和校核其位置是否正确;基坑的水平标高和坡度是否符合设计要求,经常校核。2)施工中如果发现测量用的永久性标志桩或地质、地震部门设置的长期观测点、文物或古墓等应进行妥善保护并报相关部门处理后在进行施工。4.3工程监测为防止土方开挖过程和基础施工时边坡失稳,施工中需加强边坡监测,并做好测量记录。4.4级配砂石褥垫层开挖完经过地勘、设计、监理、甲方等单位验槽,回填3:7级配砂石褥垫层(石子粒径12-20)。材料和机具准备材料准

12、备:级配砂石(3:7,约1500m3)。机具准备:平板震动器2台、铁锹20把、手推车10辆、搅拌机2台。作业条件:(1)回填前,对基础已进行验收,并要办好隐检手续。(3)回填前,抄好水平标高,以此来控制回填砂石料的厚度。(4)回填前,把基坑底的垃圾杂物清理干净,保证基底清洁无杂物。施工顺序:基底清理配制级配砂石验收分层铺填耙平碾压密实试验合格验收施工要点:(1)铺设砂石垫层前应验槽,将基底表面浮土、淤泥、杂物清除干净。(2)基槽内预先安排好网格标桩,每层150mm,分两层回填。控制好每砂石层的铺设厚度,以碾压,碾压不少于4遍。(3)砂石垫层铺设完后,应即时进行混凝土垫层施工,严禁小车及人在砂石

13、层上行走,必要时应在其上铺板行走。5、现场临电、临水5.1现场临水分为施工用水、消防用水和生活用水主管应埋入土层800mm,确保管线不受冻,外露地面管线应采用石棉布等包裹保温。水龙头部位应用砖砌护围,内填充保温锯末。对外露水平管可增设泻水口,并派专人开关泻水阀。5. 2整个现场应排水通畅,避免地面沟槽积水。6、安全措施6.1开工前,由施工现场总负责人向所有参加施工人员进行书面安全技术交底。6.2设专职安全员,负责现场安全施工。6.3所有参加施工人员,进入现场必须戴好安全帽。6.4车辆进入现场,限速5公里/小时。6.5在基槽边缘,要搭设安全保护拦,防止人员坠落。6.6任何人不得向坑底丢弃物品,以

14、免砸伤槽底施工人员。6.7每日收车后,机械设备应停在安全地区,防止意外塌方,造成事故。6.8在土方施工过程中,要严格控制放坡系数。6.9基坑边安全防护:在坡顶沿基槽周边设置一道120cm高的栏杆。7、质量标准及保证措施7.1标准:符合土方与爆破施工及验收规范(GBJ202- 83)及设计和相关要求。7.2基坑土方工程的允许偏差:7.2.1底面标高(人工清理):0 -50mm。7.2.2长度、宽度(由设计中心线向两边量):不应偏小。7.2.3边坡坡度:不应偏陡。7.2.4护坡面层平整度为+10mm。7.3保证措施:7.3.1挖掘机司机要按照放线工所放灰线开挖。7.3.2测量工要保证随挖随测,避免

15、超挖、错挖。7.3.3夜晚施工要有足够的照明。 8、土方回填工程土方回填在地下室结构工程验收后进行。8.1施工准备8.1.1回填材料:基槽及房心等均为素土回填。8.1.2使用机具:蛙式打夯机。8.1.3本工程回填土的密实度要求,即压实系数c=0.95。8.1.4在土方回填前应委托实验室做出击实试验,从而确定素土的最大干密度dmax、最优含水量和最少夯实遍数。8.1.5 清理基坑(槽)内的有机物、淤泥、浮土、建筑垃圾等杂物,基坑清理完毕后应经过隐蔽验收合格。8.1.6应在本分项工程开始之前落实土源,保证土源的质量和数量,以免影响施工进度。8.2土方回填施工8.2.1含水量的控制:8.2.1.1回填前应检验土的含水量。工地检验以将土手握成团,落地开花为宜。
