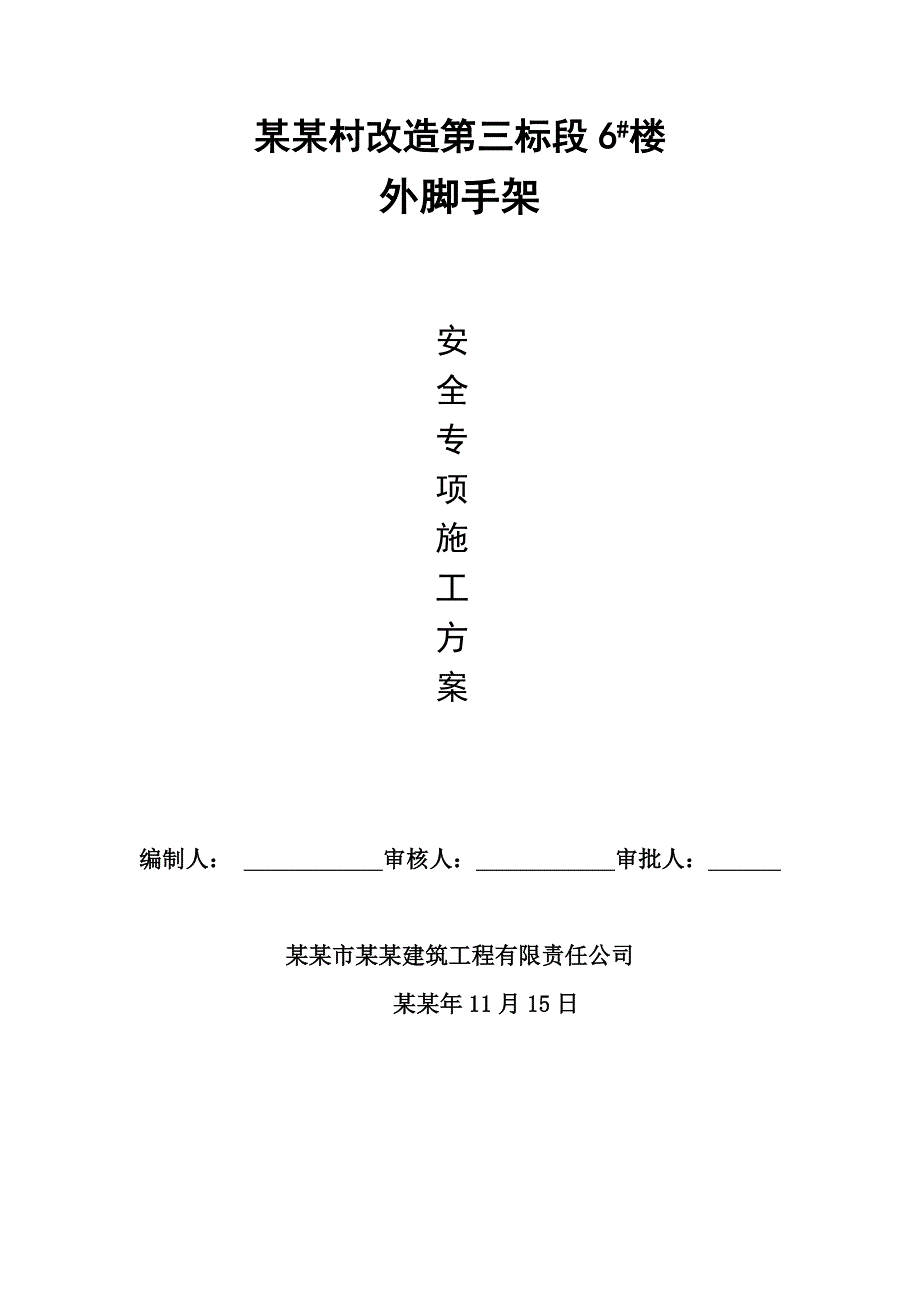

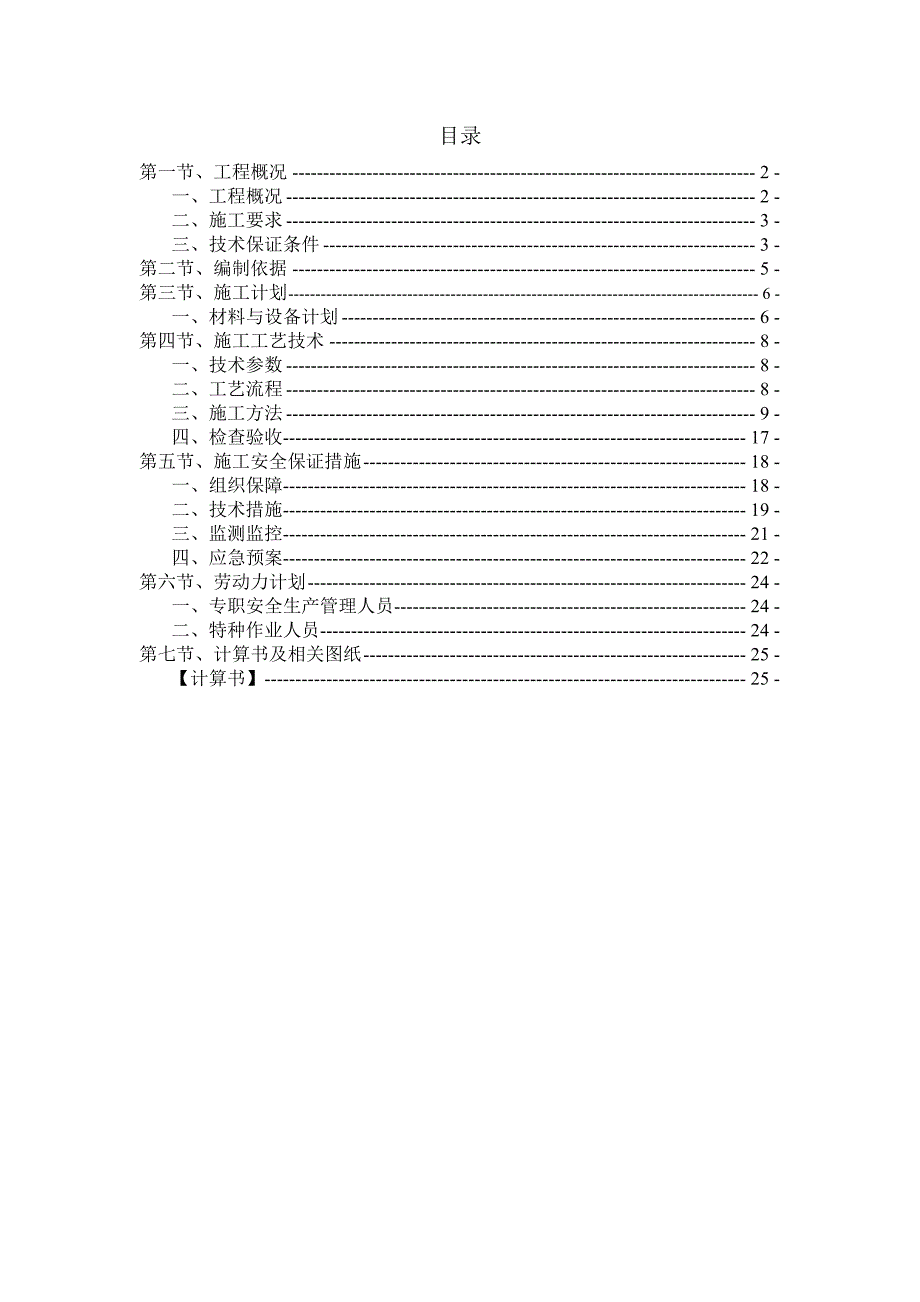

1、某某村改造第三标段6#楼外脚手架安全专项施工方案编制人： 审核人： 审批人： 某某市某某建筑工程有限责任公司某某年11月15日目录第一节、工程概况- 2 -一、工程概况- 2 -二、施工要求- 3 -三、技术保证条件- 3 -第二节、编制依据- 5 -第三节、施工计划- 6 -一、材料与设备计划- 6 -第四节、施工工艺技术- 8 -一、技术参数- 8 -二、工艺流程- 8 -三、施工方法- 9 -四、检查验收- 17 -第五节、施工安全保证措施- 18 -一、组织保障- 18 -二、技术措施- 19 -三、监测监控- 21 -四、应急预案- 22 -第六节、劳动力计划- 24 -一、专职安全

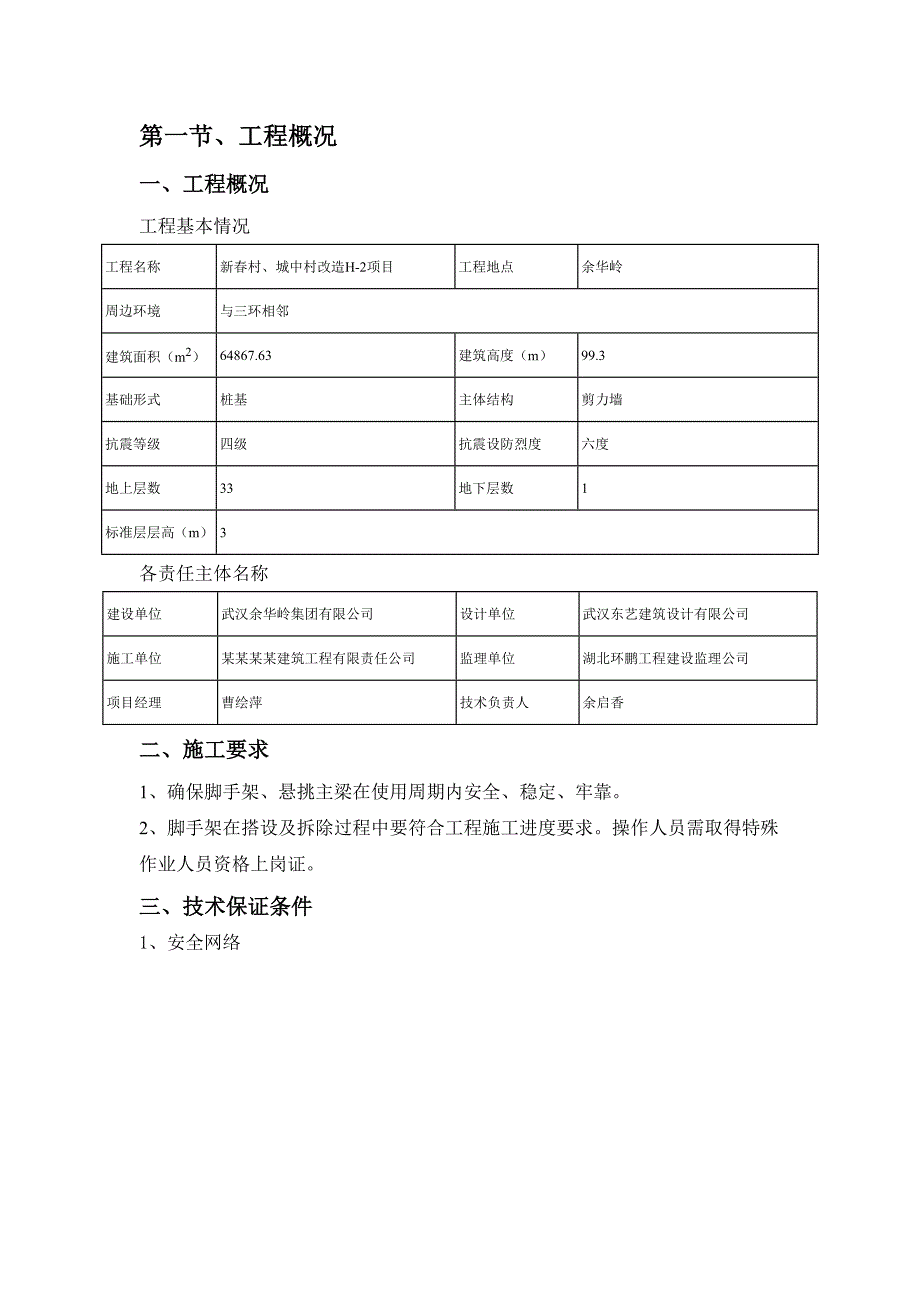

2、生产管理人员- 24 -二、特种作业人员- 24 -第七节、计算书及相关图纸- 25 -【计算书】- 25 -第一节、工程概况一、工程概况工程基本情况工程名称新春村、城中村改造H-2项目工程地点余华岭周边环境与三环相邻建筑面积（m2）64867.63建筑高度（m）99.3基础形式桩基主体结构剪力墙抗震等级四级抗震设防烈度六度地上层数33地下层数1标准层层高（m）3各责任主体名称建设单位武汉余华岭集团有限公司设计单位武汉东艺建筑设计有限公司施工单位某某某某建筑工程有限责任公司监理单位湖北环鹏工程建设监理公司项目经理曹绘萍技术负责人余启香二、施工要求1、确保脚手架、悬挑主梁在使用周期内安全、稳定、
3、牢靠。2、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。三、技术保证条件1、安全网络2、脚手架、悬挑主梁的搭设和拆除需严格执行该专项施工方案。第二节、编制依据建筑施工脚手架实用手册建筑结构荷载规范GB50009-2001（06年版）混凝土结构设计规范GB50010-2010钢结构设计规范GB50017-2003建筑施工安全检查标准JGJ59-99建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011危险性较大的分部分项工程安全管理办法（建质200987号文）相关施工设计图纸等。第三节、施工计划一、材料与设备
4、计划1、搭设脚手架的钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢GB/T700-2006中Q235A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的
5、弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件为可锻铸造扣件，其材质应符合建设部钢管脚手架扣件GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65Nm时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均
6、应进行防锈处理。3、水平悬挑梁，其钢材强度等级为Q235-A，型号见材料表，水平梁悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。4、U型螺栓应符合现行国家标准钢结构设计规范(GB50017)的有关规定。固定钢梁的钢筋拉环应符合现行国家标准混凝土结构设计规范(GB50010)规定。5、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。6、脚手板、脚手片采用符合有关要求。7、安全网采用密目式安全网，网目应满足2000目/100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，
7、使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证。8、连墙件材料采用钢管、角钢等型钢，其材质应符合现行国家标准碳素钢结构GB/T700-2006中Q235-A钢的要求。9、水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等宜采用422.5mm 焊接钢管，也可采用483.5mm焊接钢管，其材质在保证可焊性的条件下应符合现行国家标准碳素结构钢GB/T700-2006中Q235A钢的规定，相应的扣件规格也应分别为42mm、48mm或42mm/48mm。主要材料参数表【型钢悬挑脚手架(扣件式)】钢管483扣件配套脚手板竹串片脚手板安全网全封闭悬挑主梁16
8、号工字钢第四节、施工工艺技术一、技术参数【型钢悬挑脚手架(扣件式)】脚手架排数双排脚手架纵、横向水平杆布置方式横向水平杆在上搭设高度(m)18钢管类型483立杆纵距(m)1.5立杆横距(m)0.85立杆步距(m)1.5双立杆计算方法不设置双立杆挡脚板12步1设脚手板4步1设横向斜撑6跨1设连墙件布置方式两步三跨连墙件连接方式扣件连接地区湖北武汉市基本风压(kN/m2)0.25安全网全封闭悬挑方式普通主梁悬挑锚固点设置方式压环钢筋锚固螺栓/钢筋直径d(mm)18主梁建筑物外悬挑长度Lx(mm)18主梁外锚固点到建筑物边缘的距离a(mm)100主梁建筑物内锚固长度Lx(mm)1800梁/楼板混凝土
9、强度等级C30主梁材料规格16号工字钢主梁合并根数nz1二、工艺流程钢管落地脚手架场地平整、夯实基础承载力实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。多排悬挑脚手架预埋件设置安装悬挑主梁悬挑主梁上下支撑杆件设置三、施工方法悬挑脚手架定距定位，悬挑梁间距应按悬挑架架体立杆纵距倍数设置。1、水平悬挑梁水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向钢
10、粱上焊接150-200mm、外径40mm的钢管，立杆套座其外，并同时在立杆下部设置扫地杆。2、悬挑梁尾端应在两处以上使用钢筋固定在钢筋混凝土结构上或由不少于两道的预埋U型螺栓固定，悬挑前端应采吊拉卸荷，吊拉构件与水平工字钢夹角不小于60度。3、钢筋拉环、U型螺栓与型钢间隙用木楔楔紧。 4、钢筋拉环预埋位置宜为悬挑工字钢尾端向里20处。钢筋预埋至砼板、砼梁底部，每侧平直段不小于0.3米，U型螺栓预埋至砼板、砼梁底部，2根1.5米长直径18二级钢筋放置U型筋上部。5、一次悬挑脚手架高度为18m。6、悬挑梁支承位置宜设置在结构梁上。悬挑端应按悬挑跨度起拱1。7、锚固位置设置在楼板上时，楼板的厚度不得
11、小于120mm。楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的受力钢筋，否则应采取支顶卸载措施。8、悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。9、悬挑梁间距应按悬挑架架体立杆纵距倍数设置。10、在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。11、悬挑架设置连墙件与外立面设置剪刀撑，是保证悬挑架整体稳定的条件。12、型钢悬挑梁布置时遇梯间地段时，可采取阳台处的悬挑梁的上拉钢丝绳方法，或采用内置横压梁方法，横压梁搁置在梯间的两侧框架梁上，采用预埋件固定。因压梁布置在楼梯间处，因此需做好安全警示，铺
12、设好人员上下踏步，以保证人员上下的安全。13、6#楼具体悬挑层数为4-9、10-15、16-21、22-27、28-33层；5#楼具体悬挑层数为4-9、10-15、16-21、22-27、28-33层。第五节、施工安全保证措施一、组织保障1、安全保证体系2、环境保护体系二、技术措施脚手架搭设技术措施钢管悬挑脚手架1、钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大于30。2、外脚手架不得搭设在距离外架空线路的安全距离内，并做好可靠的安全接地处理。3、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。4、外脚手架
13、严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。5、外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。6、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。7、保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。8、结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。9、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。10、结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层，临时性用的悬挑架的同时作业层数
