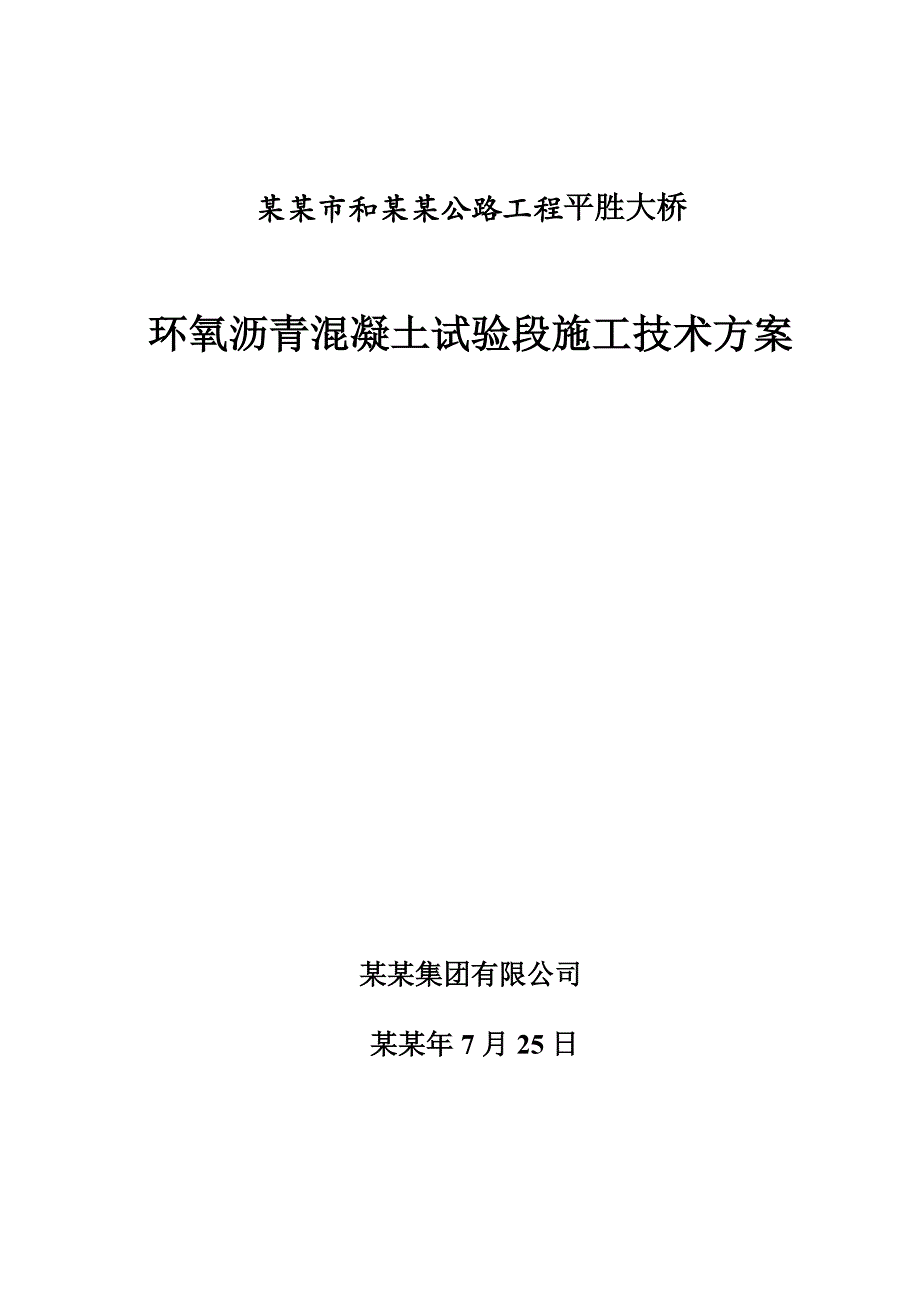

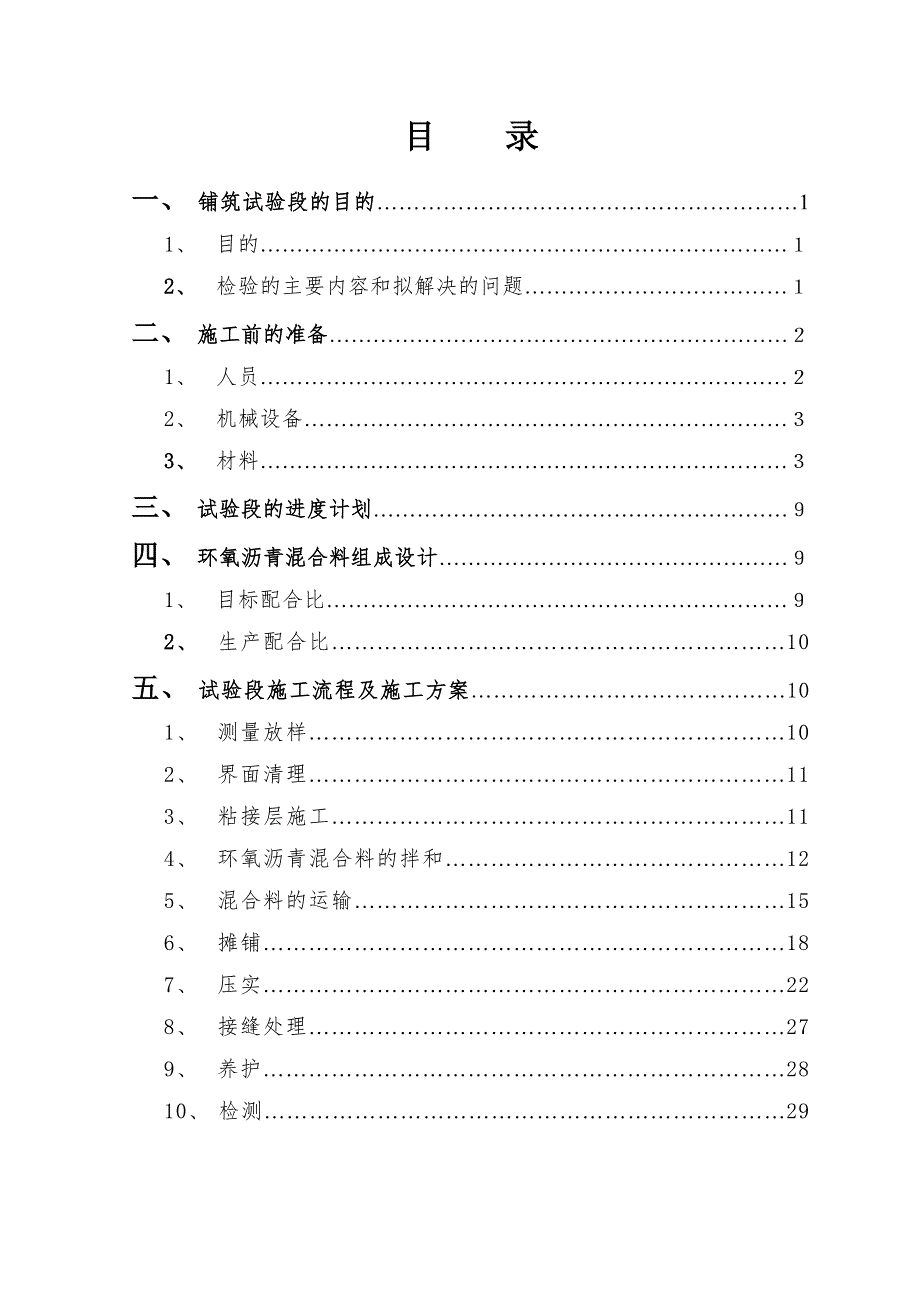

1、某某市和某某公路工程平胜大桥环氧沥青混凝土试验段施工技术方案某某集团有限公司某某年7月25日目录一、 铺筑试验段的目的11、 目的2、 检验的主要内容和拟解决的问题二、 施工前的准备1、 人员2、 机械设备3、 材料三、 试验段的进度计划四、 环氧沥青混合料组成设计1、 目标配合比2、 生产配合比10五、 试验段施工流程及施工方案101、 测量放样102、 界面清理113、 粘接层施工114、 环氧沥青混合料的拌和125、 混合料的运输156、 摊铺187、 压实228、 接缝处理279、 养护2810、 检测29环氧沥青混凝土试验段施工技术方案我公司初步拟定在某某年7月29日到8月4日进行环

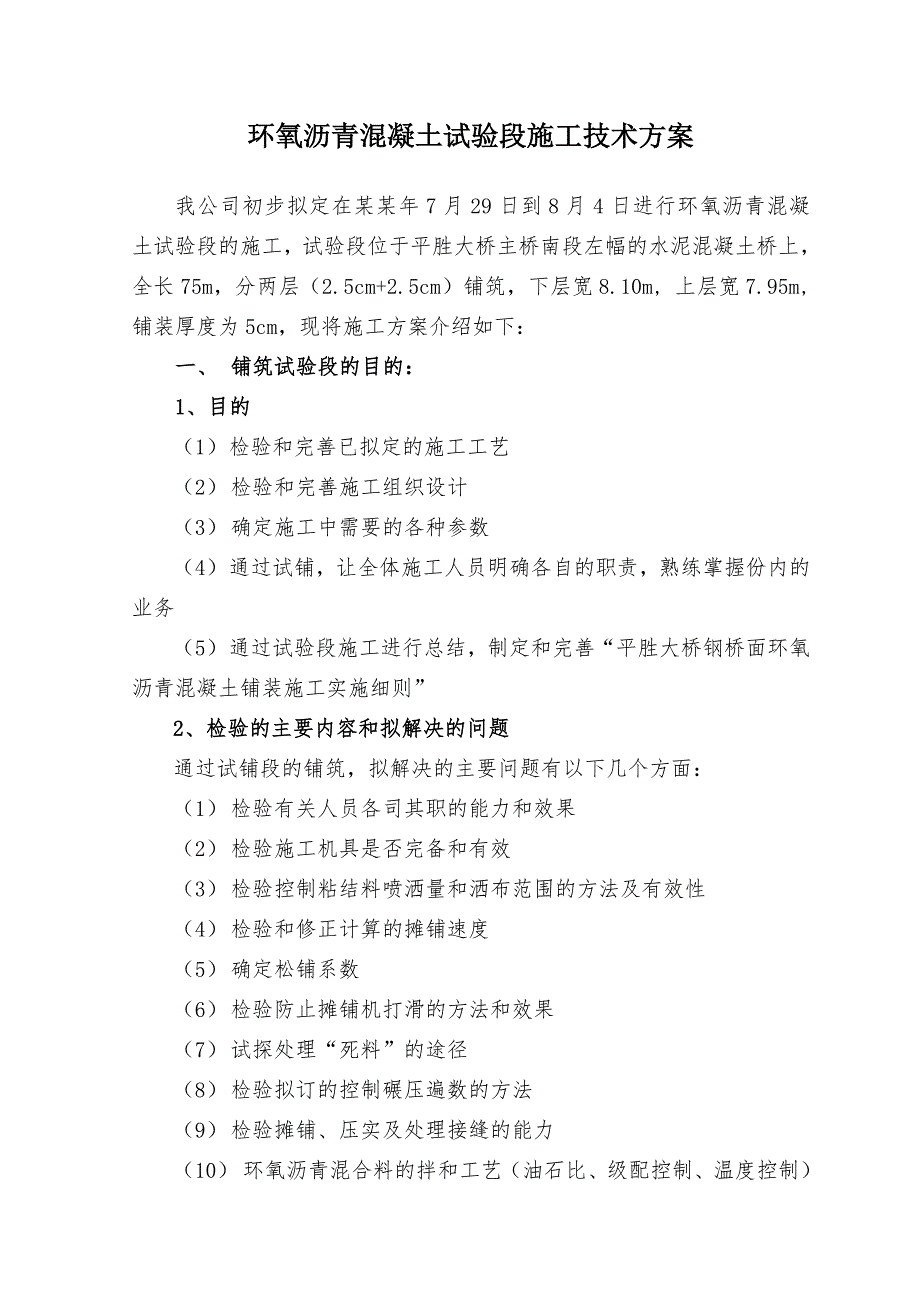

2、氧沥青混凝土试验段的施工，试验段位于平胜大桥主桥南段左幅的水泥混凝土桥上，全长75m，分两层（2.5cm+2.5cm）铺筑，下层宽8.10m, 上层宽7.95m,铺装厚度为5cm，现将施工方案介绍如下：一、 铺筑试验段的目的：1、目的（1） 检验和完善已拟定的施工工艺（2） 检验和完善施工组织设计（3） 确定施工中需要的各种参数（4） 通过试铺，让全体施工人员明确各自的职责，熟练掌握份内的业务（5） 通过试验段施工进行总结，制定和完善“平胜大桥钢桥面环氧沥青混凝土铺装施工实施细则”2、检验的主要内容和拟解决的问题通过试铺段的铺筑，拟解决的主要问题有以下几个方面：（1） 检验有关人员各司其职的能
3、力和效果（2） 检验施工机具是否完备和有效（3） 检验控制粘结料喷洒量和洒布范围的方法及有效性（4） 检验和修正计算的摊铺速度（5） 确定松铺系数（6） 检验防止摊铺机打滑的方法和效果（7） 试探处理“死料”的途径（8） 检验拟订的控制碾压遍数的方法（9） 检验摊铺、压实及处理接缝的能力（10） 环氧沥青混合料的拌和工艺（油石比、级配控制、温度控制）（11） 检验清洗剂的使用方法与效果（12） 环氧沥青混合料运输与摊铺时间的控制与调度（13） 检验摊铺机与侧喂料机协调作业的能力二、施工前的准备1、 人员为确保工程质量，保证试验段的成功铺筑，项目经理部建立了精干、高效的前方施工和后勤保障系统。施
4、工前对所有参加施工的技术人员进行了多次技术培训，并进行了考核，合格后方可参加施工。并对各自的岗位职责予以明确的分工，责任到人。采取项目总负责制，分前场（施工现场）和后场（拌和站）两大块，共投入人工120人，具体分组及负责人情况详见钢桥面铺装人员分工网络图。项目经理部实行部门岗位责任制，下设各职能部门。（1）项目经理：负责本合同的履行与管理。（2）项目总工：负责各项技术方案的审定，督促有关人员认真履行职责。（3）行政科：负责施工人员生活、办公等后勤工作。（4）工程科：负责编制工程施工方案、施工计划、工程量计量以及工程统计工作，负责沥青粘结层的喷洒、环氧沥青混凝土的施工。（5）物资设备科：负责施工
5、所需设备和工具的购置、保管以及发放工作。（6）试验室：负责各种原材料的检测，环氧沥青混凝土配合比设计，施工中的试验检测工作。（7）沥青砼拌和站：负责环氧沥青混合料的拌和、沥青拌和场地运输道路的清洁。（8）运输车队：负责环氧沥青混合料的保温运输。2、 机械设备试验段施工前，对所有的施工机械设备进行仔细的检修，确保所用机械设备以良好的状态投入施工，并对机械设备易损件备有足够的库存，在机械发生故障时及时更换，确保施工的连续性。投入的机械设备详见附表1：主要施工机械设备一览表;附表2：主要检测、质检仪器设备表。3、材料(1)环氧沥青采用经过进场检验的并经过监理工程师确认合格的环氧沥青组分，组分A、组分
6、B及环氧沥青分别满足了表1、表2和表3的要求。(2)集料采用清洁、干燥、不含风化颗粒、无杂质、近立方体颗粒反击式破碎的玄武岩，用洁净牢固的蛇皮袋装粗集料的粒径规格符合设计要求，集料级配确保满足表4的要求。质量技术要求满足表5的规定。(3)填料a.沥青面层混合料中所用填料采用石灰岩碱性石料经磨细得到的矿粉，矿粉必须干燥、洁净，不含泥土、杂质和团粒，其质量符合表6的技术要求。b.矿粉采用石灰岩磨制而成，储放在室内，用洁净牢固内衬塑料薄膜的编制袋装并有明显标识。被雨淋湿的和已结块的矿粉不得使用。 环氧沥青混凝土ASTM D 1559 马歇尔试验方法在121下固化的试件60稳定度 40.4 KN ；流
7、值2.0 mm；恢复率 60%未固化试件60稳定度5.43 KN；流值2.0 mm空隙率ASTM D 3203 3.0%； 相对密度 2.5试验段铺装人员分工网络图清扫组负责人：吕四河前场负责皮育晖施 负工 责组 人刘 李敬 家峰 元粘层油洒布组负责人：赵兴贵技术组负责人：皮育晖摊铺组负责人：刘敬峰压实组负责人：肖晶晶切缝组负责人：陈亚苇测温负责人：胡向东项目总负责牟建波拌和机操作负责人：潘广胜拌和机巡视负责人：罗泽华拌和站吴海洋 测温组负责人：宁显行后场负责胥志宏填单组负责人：宁显行上料组负责人：胥华春导热炉组负责人：王玉杰装载机组负责人：廖诗礼机修组负责人：刘杨清试验室负责人：范虎彪运输组
8、：赵兴贵机 料：胥华春后勤保障：陈亚苇附件1主要施工机械设备一览表序号机械设备名称规格数量备注1拌合楼CSC-300012运料车黄河153混合机MM2.214摊铺机ABG32515非接触式平衡梁SAS系统16洒布机TC3.217钢轮压路机DD11028胶轮压路机XP26029侧喂机PL40110人工夯实机211装载机ZL60212发电机800KW113空气压缩机P375英格索兰114无气高压喷涂泵GRACO 45：1215抛丸机2-30DS216喷砂缸0.6m3117压缩风储存罐06m3118电动空气压缩机119电动压缩风冷却器120高压洗水机HDS9901附件2主要测量、质检仪器设备表序号仪
9、器名称规格型号单位数量备注1路面材料强度试验仪STLQ-3台12数显马歇尔电动击实仪STMI-1台13三用恒温水箱HH-600台14电热鼓风恒温干燥箱101-2型台15电子天平ES-20KA台16离心式沥青抽提仪STCT-4台17马歇尔脱模器沧州腾达台18标准套筛浙江上虞台19磁性测厚仪F345个210粗糙度仪E124个111粗糙度试纸卷612手摇式湿度计116C个213露点转盘仪G114个214磁性测厚仪校正板本115喷砂清洁对照板8501-1：1988本116铁温表G113个217结合力测试仪台1表1 组分A技术指标技术指标试验值试验方法粘度（23，泊）110150ASTM D445环氧当
10、量（含1克环氧当量的材料克数）185192ASTM D1652颜色、加德纳（Gardner）4ASTM D1544含水量（%）0.05ASTM D1744闪点（克立夫兰敞口杯，）200ASTM D92比重（23）1.161.17ASTM D1475外观透明琥珀状目视表2 组分B技术指标项目试验值试验方法Id型V型粘度(P100，厘泊)800140布氏粘度计比重（23）0.981.020.981.02ASTM D 1475颜色黑黑目视酸值（mg，氢氧化钾/克）60804060ASTM D 664闪点（克立夫兰敞口杯）250200ASTM D 92表3 组分A和组分B混合并固化后技术指标技术指标试
11、验值试验方法类型Id类型V重量比（A:B）100/445100/585抗拉强度（23，Mpa，最小值）6.91.5ASTMD638断裂时的延长率（23，最小百分比）190200ASTMD638热固性（300，）不熔化不熔化小试件放置在热板上在1211Pa.S至1Pa.S的时间（分钟）2050参见试验表4 环氧沥青混凝土面层集料级配筛孔尺寸（美制）筛孔尺寸（mm）通过百分率1/2英寸12.51003/8英寸9.5951004号4.7565858号2.36507016号1.18395530号0.6284050号0.32132100号0.151423200号0.075714表5 集料质量技术要求 技术指标规定值试验方法抗磨耗值（100转）7%ASTM C 131抗磨耗值（500转）22%ASTM C 131砂当量42ASTM D 2419表6 填充料质量技术要求
