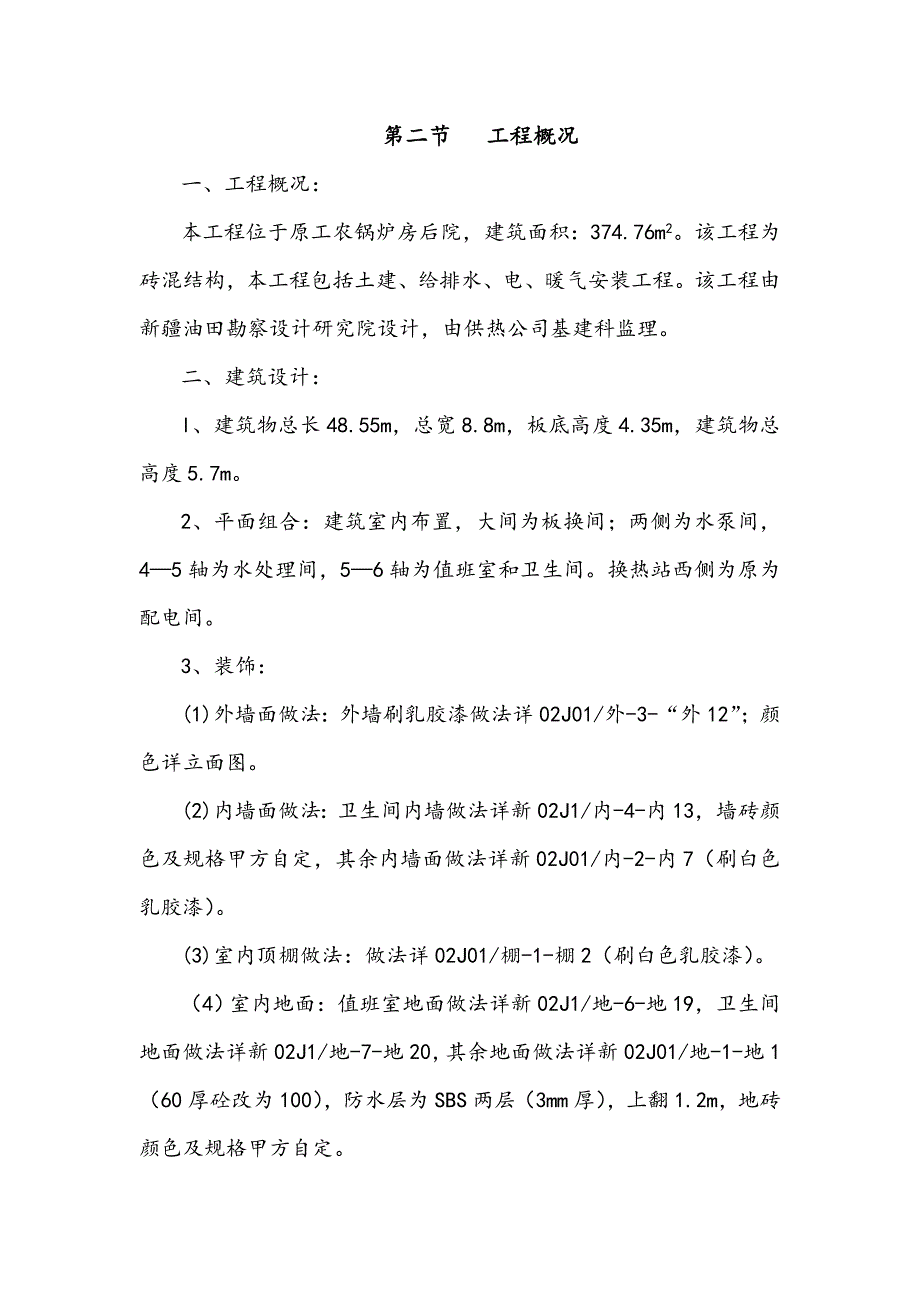

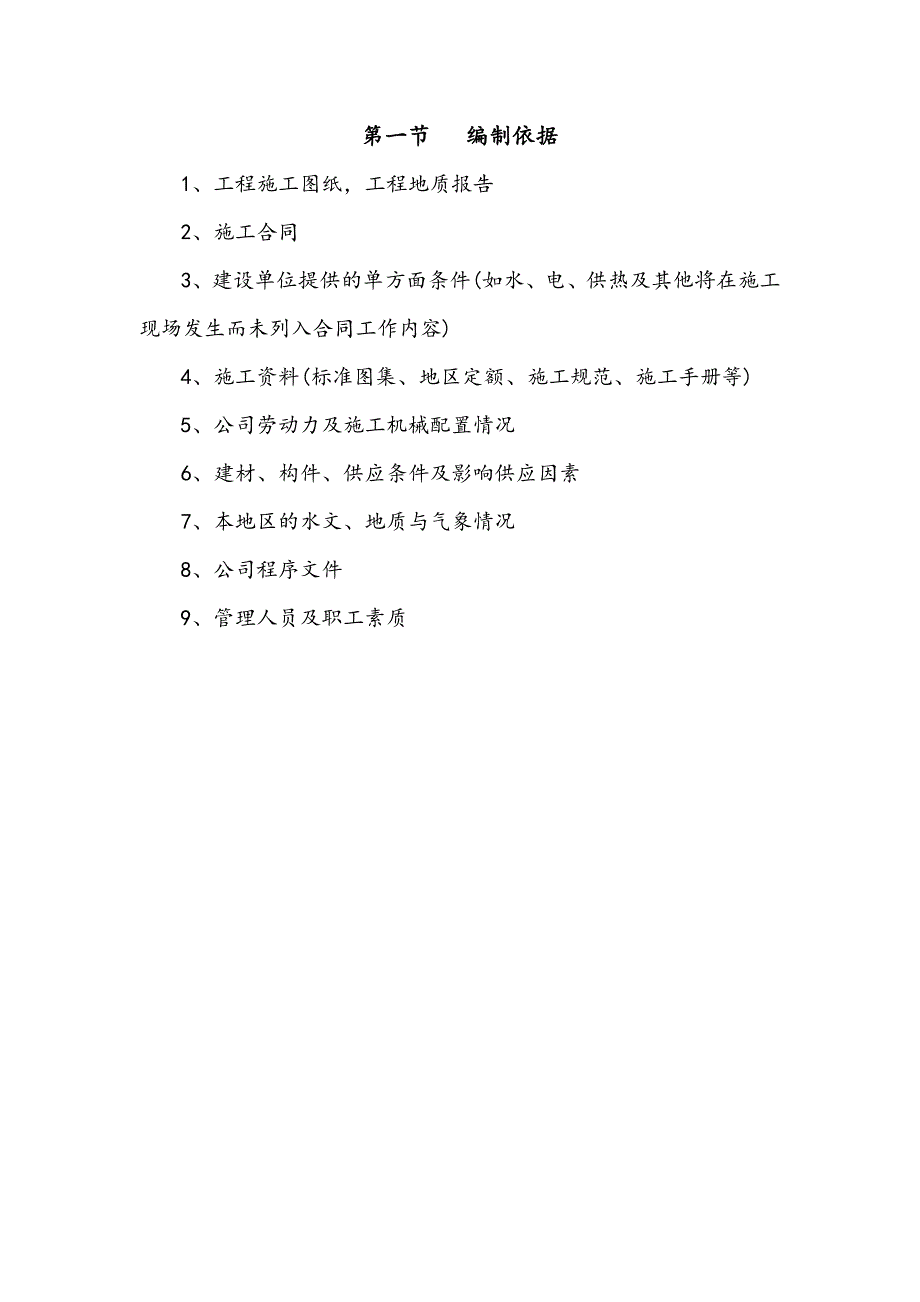

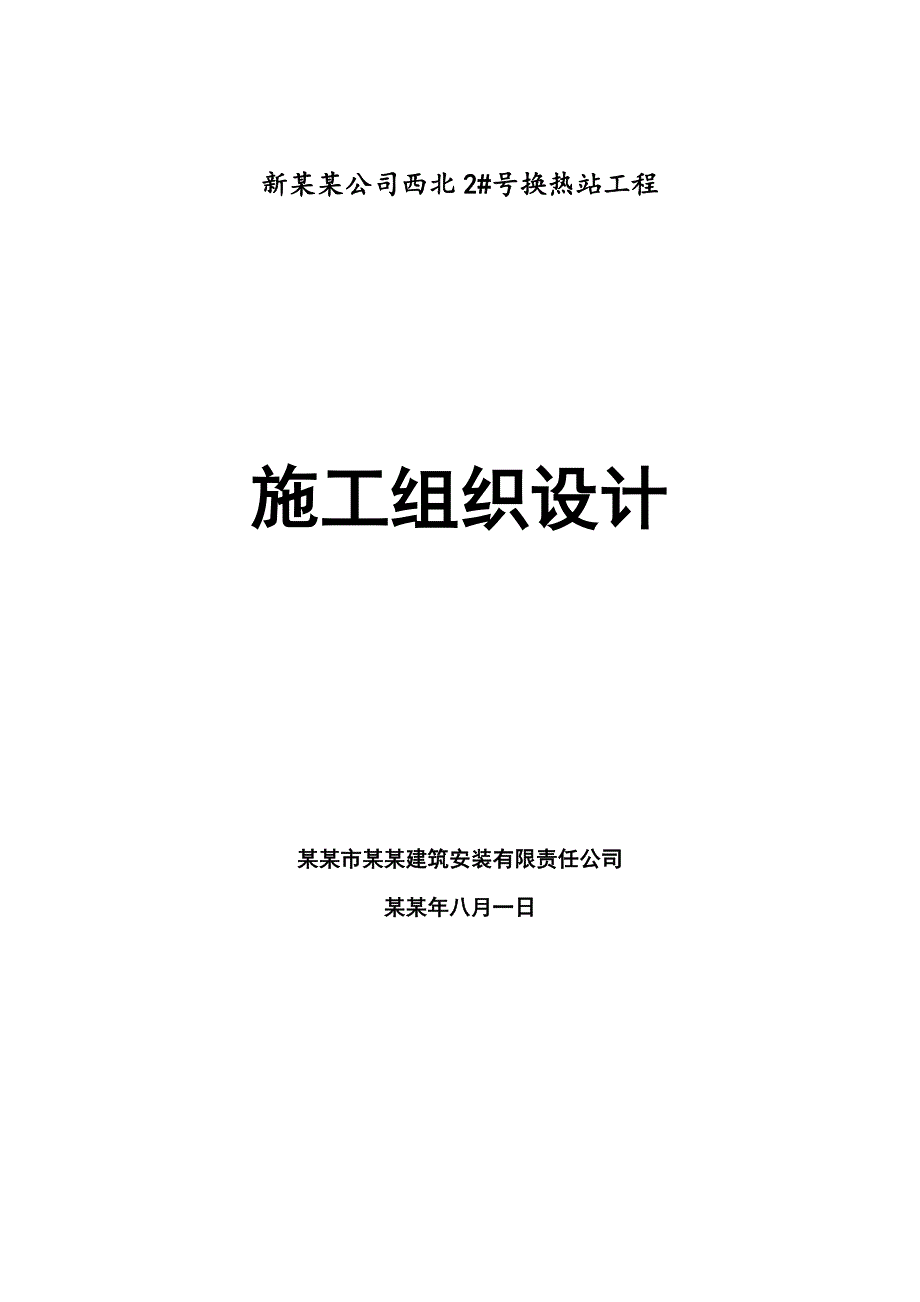

1、新某某公司西北2#号换热站工程施工组织设计某某市某某建筑安装有限责任公司某某年八月一日第一节 编制依据1、工程施工图纸，工程地质报告2、施工合同3、建设单位提供的单方面条件(如水、电、供热及其他将在施工现场发生而未列入合同工作内容)4、施工资料(标准图集、地区定额、施工规范、施工手册等)5、公司劳动力及施工机械配置情况6、建材、构件、供应条件及影响供应因素7、本地区的水文、地质与气象情况8、公司程序文件9、管理人员及职工素质第二节 工程概况一、工程概况：本工程位于原工农锅炉房后院，建筑面积：374.76m2。该工程为砖混结构，本工程包括土建、给排水、电、暖气安装工程。该工程由新疆油田勘察设计研
2、究院设计，由供热公司基建科监理。二、建筑设计：l、建筑物总长48.55m，总宽8.8m，板底高度4.35m，建筑物总高度5.7m。2、平面组合：建筑室内布置，大间为板换间；两侧为水泵间，45轴为水处理间，56轴为值班室和卫生间。换热站西侧为原为配电间。3、装饰： (1)外墙面做法：外墙刷乳胶漆做法详02J01/外-3-“外12”；颜色详立面图。(2)内墙面做法：卫生间内墙做法详新02J1/内-4-内13，墙砖颜色及规格甲方自定，其余内墙面做法详新02J01/内-2-内7（刷白色乳胶漆）。(3)室内顶棚做法：做法详02J01/棚-1-棚2（刷白色乳胶漆）。（4）室内地面：值班室地面做法详新02J
3、1/地-6-地19，卫生间地面做法详新02J1/地-7-地20，其余地面做法详新02J01/地-1-地1（60厚砼改为100），防水层为SBS两层（3mm厚），上翻1.2m，地砖颜色及规格甲方自定。 (5)室内踢脚做法：详新02J01/踢-1-踢2。4、门窗：窗采用单框中这玻璃密闭聚氯乙烯塑料窗，窗户玻璃采用普通双层无色浮法中空玻璃（卫生间为磨砂玻璃），玻璃厚度5+12A+5mm。窗的设计、制作、安装和质量检验均须按照图集新06J706中要求进行；本工程建筑外门均采用成品四防门，颜色及样式由甲方自定。5、室外散水做法详见新02J7/43-，宽度为1000mm。6、房间窗户设防盗栏杆，做法详新0
4、2J3/67-1。三、施工组织结构设计：1、地基基础（1）本工程基础采用素混凝土条型基础。基础底标高-2.100m ，顶标高为-0.230m，由C25混凝土浇筑，基础垫层为C15混凝土，基础底部预埋套管时，其底部及两侧均用不小于300mm的C15混凝土固定，浇至基底后再进行下道工序。基础断面、留洞、放台做法详新06G811。（2）基础防腐措施：埋地部分基础及基础底面，均涂冷底子油两遍和沥青胶泥两遍，厚4mm（含基础底面）。（3）基槽（坑）开挖应依据设计要求进行，不得超过设计标高，基槽开挖后应先行验槽，如发现基槽（坑）内有软土层、膨胀性泥岩、湿陷性黄土、盐渍土、坑、沟、地下水或其它工程地质变异时
5、，应及时通知设计单位确定处理措施。基础必须坐落在原土层上，并清除基底杂填土及腐植土，局部坑、沟超挖部分用级配良好的戈壁土夯实，每层虚铺厚度300m压实系数0.96.回填至原设计标高再施工上部基础。（4）机械挖土时应按有关规范要求进行，基坑底应保留200mm厚的土层用人工开挖。（5）基础施工完毕后，应即时进行回填。回填前应先清除基坑中的杂物，回填不得用淤泥、冻土、膨胀土、腐蚀性土以及有机含量大于5%的土，基坑回填土及位于设备基础、地面、散水、踏步等基础之下的回填土，必须分层夯实，每层虚铺厚度不大于250mm，压实系数大于0.94。（6）本工程基础留洞300mm时，均需设置过梁，做法详新06G81
6、1/80，基础留位置、标高均须与各专业设施图核对无误后，方可施工。2、砖混结构，外墙为Mu10红砖，M5混合沙浆砌筑，墙厚370，内墙240。卫生间为120mm。四、施工条件：1、工程地质及地下水：见工程地质勘察报告。2、最高气温40，最低气温-30，季节最大风力12级。3、三通一平：施工道路，施工用水、用电由业主解决，场地基本平整。4、劳动力投入：根据本工程特点，保证工程优质，保证工期，并根据公司实际情况配备满足工程需要的劳动力。5、设备及周转材料：根据拟建建筑物的建筑面积和建筑高度，投入满足工程需要的施工机械设备和周转材料。6、临时设施：在施工现场，搭设40平方米的办公室及值班用房，20平
7、方米库房，40平方米水泥库，30平方米钢筋加工棚。五、施工准备：(一)临时用水设计l、施工用水按高峰期每天完成砼量为50mm3。 Ql=K1N1Q1K2 =1.051.7401.15 =82(Td)其中：K1为未预计的施工用水系数取1.05 K2为用水不均衡系数取1.15 N1为用水定额1.7吨/m3砼2、生水用水不计本工程只有少数值班管理及保卫人员在现场生活，故不考虑生活用水，Q2=03、消防用水水流速度取10Ls03-10250241000-60TdQ3基本满足Q1+Q2所以现场用水量应为60T/d4、供水管径计算D=40006010002460603.142=20mm现场施工用水管径为2
8、0mm5、管网布置(见施工平面图)(二)临时供电1、主要机电设备及照明（见下表）序号机械名称数量单位（千瓦）系数1砼搅拌机17.5K1=0.72钢筋机械15.5K1=0.73卷扬机17.5K1=0.64木工机械14K1=0.75插入式振动机11.1K1=0.76平板振动机11.5K1=0.77打夯机13K1=0.78交流电焊机17.5K1=0.69照明及办公用品115K1=0.8按上述表格提供的数据总用电量P应为：P=1110.7+113O.7+7.5l0.6+l40.7+l1.1O.7+l1.5O.7+130.7+l7.52.6+15O.8=32KW2、配电导线截面S=PLC=128mm2六
9、、内业1、项目相关职能人员熟悉施工图纸，作好会审图纸准备工作。2、编制施工图预算，提供出各类材料的计划用量，并按进度计划要求组织材料采购。3、生产要素计划：确定施工机械和周转器材数量来源，组织旌工对组、施工人员、落实资金，确定建材供应商等各项计划。七、外业1、勘察现场：根据建筑施工总平面图给定的坐标点，定出建筑物的平面位置，施工现场的平面布置和临时设施位置，及对甲方提供的三通一平条件再进行依次现场复核及处理。2、组织作业工人，施工机械设备、材料进场及临时的搭建。第三节 施工准备一、临时用水设计1、施工用水按高峰期每天完成砼量为50m。 Q1=K1N1QlK2 =1.051.7x40x1.15
10、=82(T/d) 其中：Kl为未预计的施工用水系数取1.05 K2为用水不均衡系数取1.15 Nl为用水定额1.7吨/m3砼。 2、生水用水不计本工程只有少数值班管理及保卫人员在现场生活，故不考虑生活用水，Q2=0。3、消防用水水流速度取10Ls Q3=10x250x241000=60T/d Q3基本满足Q1+Q2 所以现场用水量应为60T/d 4、供水管径计算 D=4000601000 24x60603.142 =20mm 现场施工用水管径为20mm5、管网布置(见施工平面图)二、临时供电1、主要机电设备及照明(见下表)序号机械名称数量单位（千瓦）系数1混凝土搅拌机17.5K1=0.72钢筋
11、机械15.5K1=0.73卷扬机17.5K1=0.64木工机械14K1=0.75插入式振动机11.1K1=0.76平板振动机11.5K1=0.77打夯机13K1=0.78交流电焊机17.5K1=0.69照明及办公用品15K1=0.8按上述表格提供的数据总用电量P应为：P=1110.7+1130.7+7.510.6+140.7+11.10.7+11.50.7+13O.7+17.52.6+150.8=32KW2、配电导线截面S=P LC %=3210077 5%=12.8mm2 注：系数C=77 送电导线长度L=100m 允许相对压降=5 考虑总配设两路电，生产用电及办公用电，现场施工用电导线三相
12、五线制，导线截面16mm2。三、内业1、项目相关职能人员抓紧时问熟悉施工图纸，作好会审图纸准备工作。2、编制施二图预算，提供出各类材料的计划用量，并按进度计划要求组织材料采购。3、生产要素筹划：确定施工机械和周转器材数量来源，组织施工队组、施工人员，落实资金，确定建材供应商等各项计划。四、外业1、勘察现场，根据建筑施工总平面图给定的坐标点，定出建筑物的平面位置，施工现场的平面布置和临时设施位置，及对甲方提供的三通一平条件再进行一次现场复核及处理。2、组织作业二人，施工机械设备、材料进场及临设的搭建。一、施工顺序第四节 施工部署一、施工准备基础施工主体施工屋面施工门窗施工内外粉饰设备基础地沟地坪
13、油漆涂料施工室外配套设施施工工程清尾验收交付使用水、电、设备安装、电讯贯穿整个施工过程。二、划分施工段，确定施工流向保证工程质量合格的情况下，合理划分施工段及施工流向。可以满足工程的工期要求，结合本工程的具体情况，施工段划分如下图：预制构件基础施工主体施工(吊安装)内外、装饰安装工程1、施工流水基础部分主体部分砌筑柱圈梁支模砼浇筑设备基础屋面梁板模板钢筋砼浇筑三、施工时间部署按工程实际情况及合同要求施工工期1、基础施工阶段：2007年7月30日至2007年8月10日。施工内容基础挖土基础施工基础防水安装预埋基础土方回填。 2、主体施工阶段：2007年8月11日至2007年8月25日。 施工内容
14、：砌体、砼结构施工、吊安装、屋面工程： 3、装修施工阶段：2007年8月31日至2007年9月10日施工内容：门窗施工内外墙抹灰设备基础地沟地坪油漆、涂料(含安装)4、竣工交付阶段：2007年9月10日至2007年9月15日施工内容：水、电试压调试，外配施工，土建，清理收尾，竣工验收。5、合理部署主要施工机械(见机械进场计划表、施工平面布置图)，合理安排劳动力(见主要施工人员配备表、施工进度计划)第五节 主要分都分项施工方法和技术措施一、施工测量根据施工总平面图及拟建建筑物设计坐标点，有专职测量人员使用经法定计量单位，校核合格的经伟仪、水准仪测量建筑物位置及引测水准点。l、平面轴线控制：采用光学经纬仪及DS-3水准仪进行定位测量，现场布置龙
