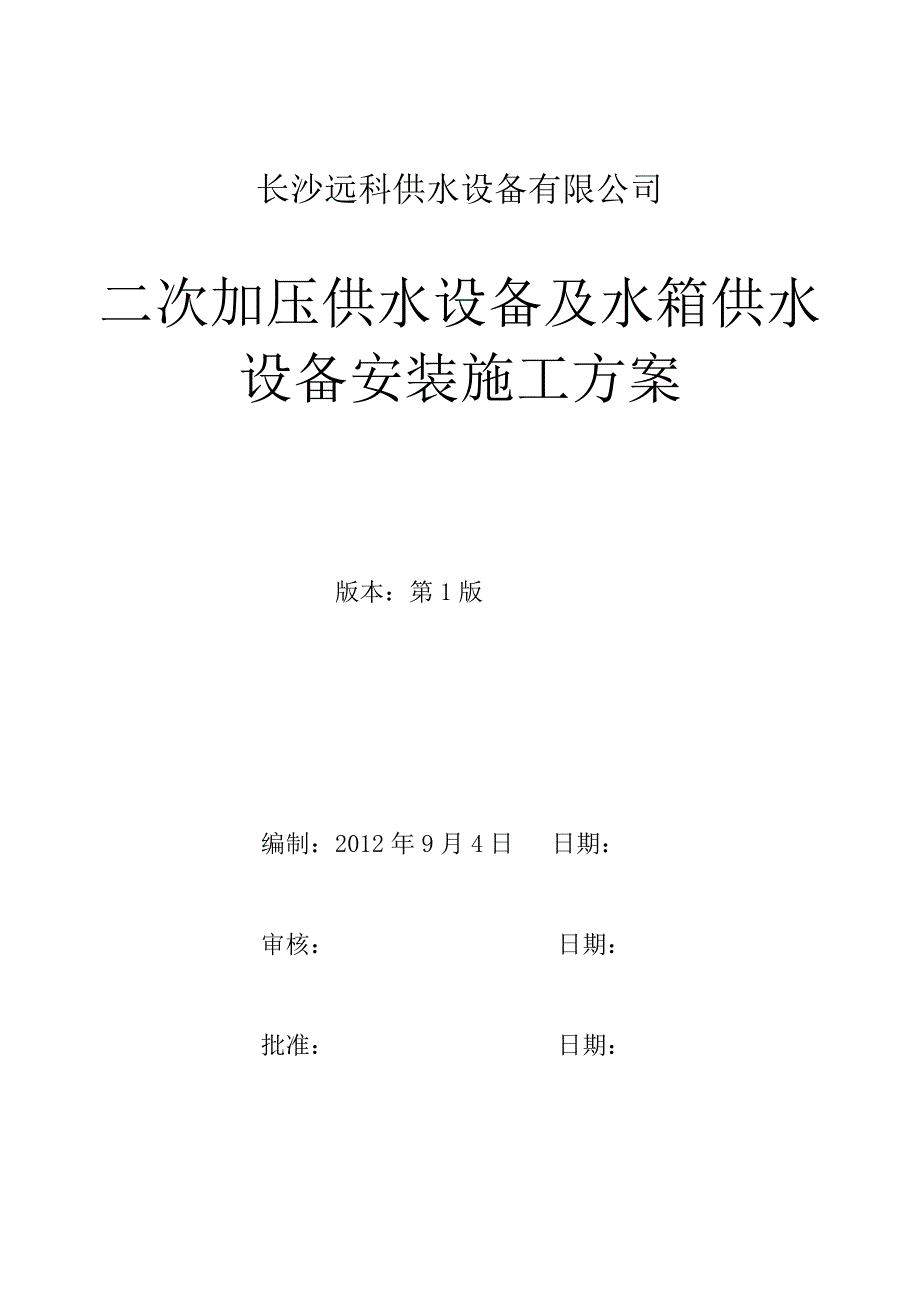

供水设备公司二次加压供水设备及水箱供水设备安装施工方案.doc_第1页
第1页 / 共13页

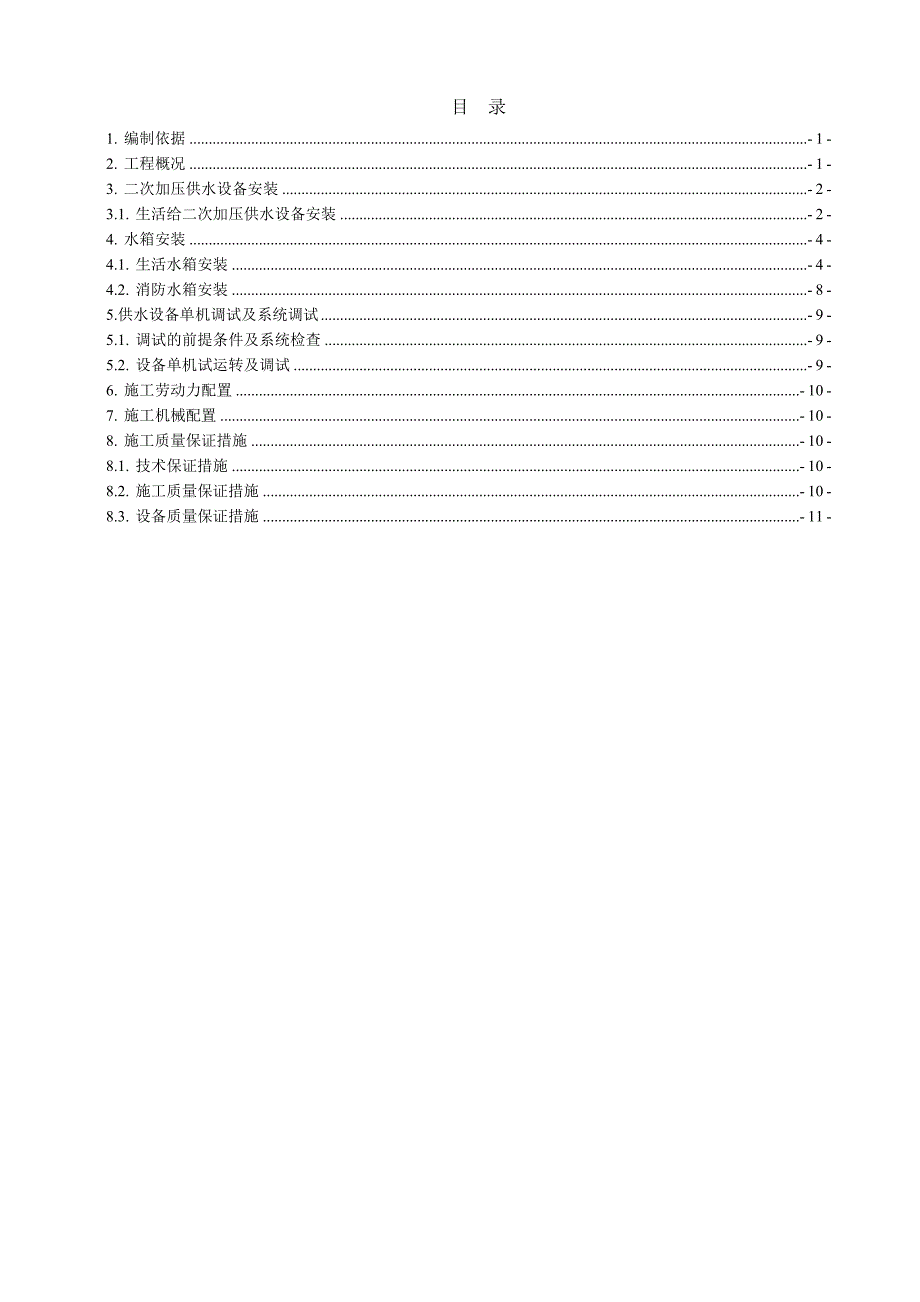

供水设备公司二次加压供水设备及水箱供水设备安装施工方案.doc_第2页
第2页 / 共13页

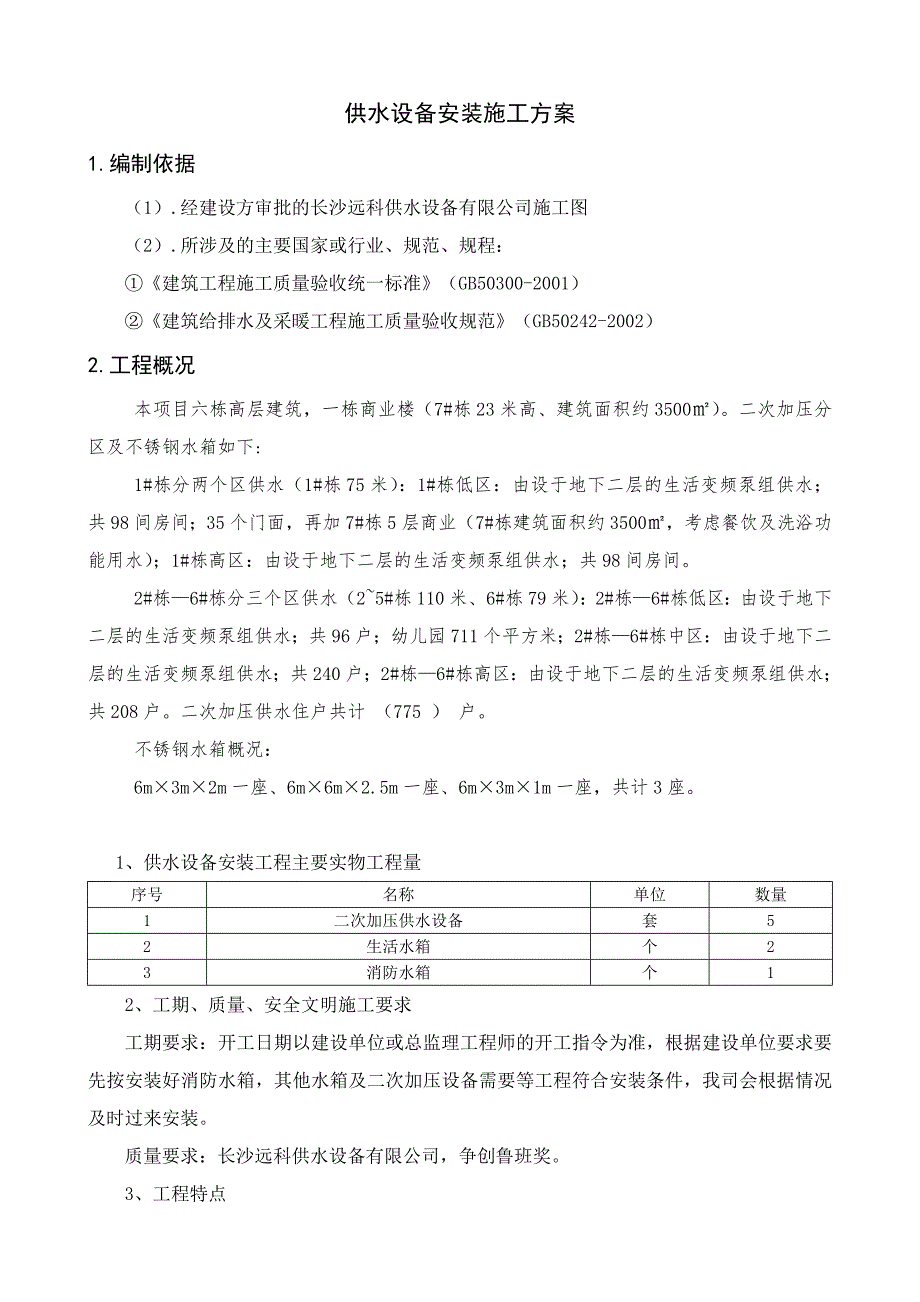

供水设备公司二次加压供水设备及水箱供水设备安装施工方案.doc_第3页
第3页 / 共13页
供水设备公司二次加压供水设备及水箱供水设备安装施工方案.doc_第4页
第4页 / 共13页
供水设备公司二次加压供水设备及水箱供水设备安装施工方案.doc_第5页
第5页 / 共13页
供水设备公司二次加压供水设备及水箱供水设备安装施工方案.doc_第6页
第6页 / 共13页
供水设备公司二次加压供水设备及水箱供水设备安装施工方案.doc_第7页
第7页 / 共13页
供水设备公司二次加压供水设备及水箱供水设备安装施工方案.doc_第8页
第8页 / 共13页
供水设备公司二次加压供水设备及水箱供水设备安装施工方案.doc_第9页
第9页 / 共13页
供水设备公司二次加压供水设备及水箱供水设备安装施工方案.doc_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《供水设备公司二次加压供水设备及水箱供水设备安装施工方案.doc》由会员分享,可在线阅读,更多相关《供水设备公司二次加压供水设备及水箱供水设备安装施工方案.doc(13页珍藏版)》请在第壹文秘上搜索。

1、 长沙远科供水设备有限公司二次加压供水设备及水箱供水设备安装施工方案版本:第1版编制:2012年9月4日 日期:审核: 日期:批准: 日期:目 录1. 编制依据- 1 -2. 工程概况- 1 -3. 二次加压供水设备安装- 2 -3.1. 生活给二次加压供水设备安装- 2 -4. 水箱安装- 4 -4.1. 生活水箱安装- 4 -4.2. 消防水箱安装- 8 -5.供水设备单机调试及系统调试- 9 -5.1. 调试的前提条件及系统检查- 9 -5.2. 设备单机试运转及调试- 9 -6. 施工劳动力配置- 10 -7. 施工机械配置- 10 -8. 施工质量保证措施- 10 -8.1. 技术保

2、证措施- 10 -8.2. 施工质量保证措施- 10 -8.3. 设备质量保证措施- 11 -供水设备安装施工方案1. 编制依据(1) .经建设方审批的长沙远科供水设备有限公司施工图(2) .所涉及的主要国家或行业、规范、规程:建筑工程施工质量验收统一标准(GB50300-2001)建筑给排水及采暖工程施工质量验收规范(GB50242-2002)2. 工程概况本项目六栋高层建筑,一栋商业楼(7#栋23米高、建筑面积约3500)。二次加压分区及不锈钢水箱如下:1#栋分两个区供水(1#栋75米):1#栋低区:由设于地下二层的生活变频泵组供水;共98间房间;35个门面,再加7#栋5层商业(7#栋建筑

3、面积约3500,考虑餐饮及洗浴功能用水);1#栋高区:由设于地下二层的生活变频泵组供水;共98间房间。2#栋6#栋分三个区供水(25#栋110米、6#栋79米):2#栋6#栋低区:由设于地下二层的生活变频泵组供水;共96户;幼儿园711个平方米;2#栋6#栋中区:由设于地下二层的生活变频泵组供水;共240户;2#栋6#栋高区:由设于地下二层的生活变频泵组供水;共208户。二次加压供水住户共计 (775 ) 户。不锈钢水箱概况:6m3m2m一座、6m6m2.5m一座、6m3m1m一座,共计3座。 1、供水设备安装工程主要实物工程量序号名称单位数量1二次加压供水设备套52生活水箱个23消防水箱个1

4、2、工期、质量、安全文明施工要求工期要求:开工日期以建设单位或总监理工程师的开工指令为准,根据建设单位要求要先按安装好消防水箱,其他水箱及二次加压设备需要等工程符合安装条件,我司会根据情况及时过来安装。质量要求:长沙远科供水设备有限公司,争创鲁班奖。3、工程特点本工程建筑面积建筑面积约3500,地下2层,各专业之间需密切配合、高度协调,才能确保交叉作业安全、有序地进行,严格按照各界面的要求顺利交接、相互接应,确保工程优质,高效地完成。3. 二次加压供水设备安装主要施工方法生活给水二次加压供水设备的安装序号安装步骤安装说明1二次加压供水设备就位二次加压供水设备运输到指定位置后,进行设备吊运安装,

5、准确就位于已经做好的设备基础上,然后穿上地脚螺栓并带螺帽,底座底下放置垫铁,以水平尺初步找平,地脚螺栓内灌混凝土。2精平与抹平待混凝土凝固期满进行精平并拧紧地脚螺栓帽,每组垫铁以点焊固定,基础表面打毛,水冲洗后以水泥砂浆抹平。4管道对接进水口与水箱对接好,出水口与主水管对接好。二次加压供水设备与管道之间也必须作减振处理,在二次加压供水设备进出水口处加可曲挠橡胶软接头,使二次加压供水设备的振动尽可能少的传到管路上,从而增加管路及阀门使用寿命,减少事故发生,悬吊管以弹性隔震吊架固定。二次加压供水设备出水口采用防水锤消声止回阀。二次加压供水设备控制要求:主泵和备用泵自动轮换启动,控制箱上设手动控制及

6、手动/自动转换;在消防中心直接控制及状态、故障信号;热保护作用于信号,不作用于停机;消防水池设水位控制器,水位自动控制。3.1.1. 二次加压供水设备单机试运行序号项目名称工作内容1启动前A先做好试运转的检查工作,应检查下列项目:地脚螺栓应无松动;各指示仪表、安全保护装置及电控装置均应灵敏、准确、可靠。B启动前的操作:打开进口阀门、排气阀使水充满泵腔,然后关闭排气阀;点动电机,确定转向是否正确。电机的转向应与泵的转向相符:未通电前,拆下联轴器(靠背轮)联接螺丝,通电后检查电机转动方向,转动正确后,再行联接,避免反转。2运行A全开进口阀,关闭出口管路阀门;B接通电源,当泵转速达到正常后,再打开出

7、口管道阀门,并调节到所需的工况点;C观察泵运行后有无异常情况,如有异常情况应立即停车检查,处理后再运行;D二次加压供水设备试运转时的要求:电动机温升、二次加压供水设备运转、压力表及真空表的指针数值、接口严密程度等符合标准规范要求;运转中不应有异常振动和声响,各静密封处不得泄漏,紧固连接部位不应松动。二次加压供水设备的手动自动正常,变频运行。3停机缓缓关闭出口处阀门,待泵冷却后再依次关闭附属系统的阀门,然后切断电源停泵;关闭进口阀。4试运转中注意事项A二次加压供水设备必须先灌满水才能开动,不应空转。二次加压供水设备中心如比吸水面低时,不须灌水,只须将泵内空气放净即可。如果二次加压供水设备中心比吸

8、水面高,应先打开吸入管路阀门和放风嘴,关闭排出管路阀门,待放风水嘴有水涌出,转速正常后,再打开出口管路的阀门,并将泵调节到设计工况;B二次加压供水设备在闭闸情况下启动,运行时间一般不应超过2-3分钟,如时间太长,则泵内液体发热,会造成事故,应及时停车;C二次加压供水设备在设计负荷下连续试运转时间不应少于2h;D二次加压供水设备停止运转后,应放尽泵内积存的液体,防止锈蚀。二次加压供水设备安装二次加压供水设备就位与初平:二次加压供水设备运输到指定位置后,进行设备吊运安装,准确就位于已经做好的设备惯性台座上,然后穿上地脚螺栓并带螺帽(外露工丝),底座底下放置垫铁,以水平尺初步找平,地脚螺栓内灌混凝土

9、。精平与抹平:待混凝土凝固期满进行精平并拧紧地脚螺栓帽,每组垫铁以点焊固定,基础表面打毛,水冲洗后以水泥砂浆抹平。在二次加压供水设备附近的管道上安装支架,使泵壳上不承受任何附着重量。二次加压供水设备每台泵的进出水口两端应设有排气阀,排水口和压力表接头。进出水口应配有法兰供管道连接。二次加压供水设备在安装时,应注意各二次加压供水设备的轴线位置,同一排的二次加压供水设备,应使每一台二次加压供水设备的中心轴线相互平行,并且应使二次加压供水设备的出水口或进水口的中心轴线在一条直线上。所有二次加压供水设备用漏斗盛接由密封垫所渗漏的水,并用管道排放到最近排水点。二次加压供水设备与管道之间也必须作减振处理,

10、在二次加压供水设备进出水口处加可曲挠橡胶减振接头,把二次加压供水设备的振动尽可能少的传至管路上,从而增加管路及阀门使用寿命,减少事故发生。4. 水箱安装4.1. 生活水箱安装设备基础的确定必须在设备选型之后进行,主要依据设备厂家意见进行基础施工。4.1.1. 水箱基础设备全部选型定型后,进行设备基础的设计和施工。为了底面的检修,要设置高度为500mm基础,基础宽300mm,基础中心间距为1500mmm,与钢架座成互相垂直,基础应加工成水平状态,加工精度要求为:水平度偏差不超过1mm。给水水箱基础安装示意图如下:不锈钢水箱基础布置示意图 A22132443A A-A用地脚螺栓把钢架固定在基础上,

11、螺栓直径及个数根据抗震要求来计算,尽量采用埋入型。符号说明:1-地面 2-型钢支架 3-水箱基础 4-水箱 4.1.2. 装配式水箱安装可按照厂家提供的水箱装配图进行安装施工,按照如下步骤进行:钢架放在基础上,用地脚螺栓固定住;组装底部板,然后放在钢架上,用装配零件固定在钢架上;组装侧面板,安装内部加强件,组装顶部面板。不锈钢组合水箱的装配安装可参照下图:不锈钢组合水箱装配示意图10895132647 2797184符号说明:1-溢流口2-透气口3-人孔4-进水口5-外爬梯6-内爬梯7-出水口8-泄水口9-水箱基础10-型钢支架4.1.3. 水箱周围管道的安装水箱和水管的连接处采用挠性接头,在

12、挠性接头的前后,躯体与水箱的支撑点要分开,采取防振措施,泄水管应安装在水箱底部,溢出管不应直接与排放管连接(中间应有间隔),浮球阀等阀门附件为了检修方便应集中安装在检修工作口附近。在水箱的内外侧应安装不锈钢梯子,人孔尺寸不小于600600mm,水箱外部应安装液位计,具有水位标尺及液位传输功能。水箱周围水管的布置图12643537101189符号说明:1-市政水干管2-液压水位控制阀3-挠性接头4-透气管5-检修孔6-外部梯7-蝶阀8-防虫网9-泄水阀10-连接给水变频设备11-管道支架水箱周围管道的布置及管道支撑图63101258974311符号说明:1-给二次加压供水设备或变频二次加压供水设

13、备供水管2-闸阀3-挠性接头4-透气管5-检修孔6-外部梯7-基座8-防虫网9-泄水阀10-连接变频供水设备11-管道支架水箱溢水管间接排放示意图3dDLM2d3ddD21符号说明:1-间接排水管2-溢水线3-铁丝网注:L大于150mmM大于2.5d液压水位控制阀安装示意图36721545符号说明:1-进水管2-软接头3-液压水位控制阀4-球阀5-活接头6-关闭水位7-控制浮球阀4.1.4. 水箱满水试验敞口水池(箱)安装完毕后应做满水试验,静置24h观察,不渗不漏为合格。消毒:生活饮用水系统在试压和冲洗合格后、交付使用前必须进行消毒,并经监理,符合国家生活饮用水标准方可使用。饮用水水箱在试压

14、合格后宜采用0.03%高锰酸钾消毒液灌满管道进行消毒,消毒液在管道中应静置24h,排空后,再用饮用水冲洗,饮用水的水质应达到现行的国家标准。4.2. 消防水箱安装消防水箱的安装,具体安装工艺见生活水箱施工工艺。5. 供水设备单机调试及系统调试5.1. 调试的前提条件及系统检查前提条件:序号前提条件1电气系统调试完毕,能够把电安全送到相关的设备电机内2所调试的系统安装完毕3所调试的系统试压及冲洗完毕,确保系统安全运行4室外市政给水工程已接入,室内所有给水设备达到运行条件检查内容:序号检查内容1检查系统是否按照最终设计图纸施工2管道系统安装完毕,支架和管卡已经固定牢靠3确认过滤器是否已清洗干净4确认所有阀门的启闭状态是否合适5检查潜二次加压供水设备吸入

展开阅读全文
