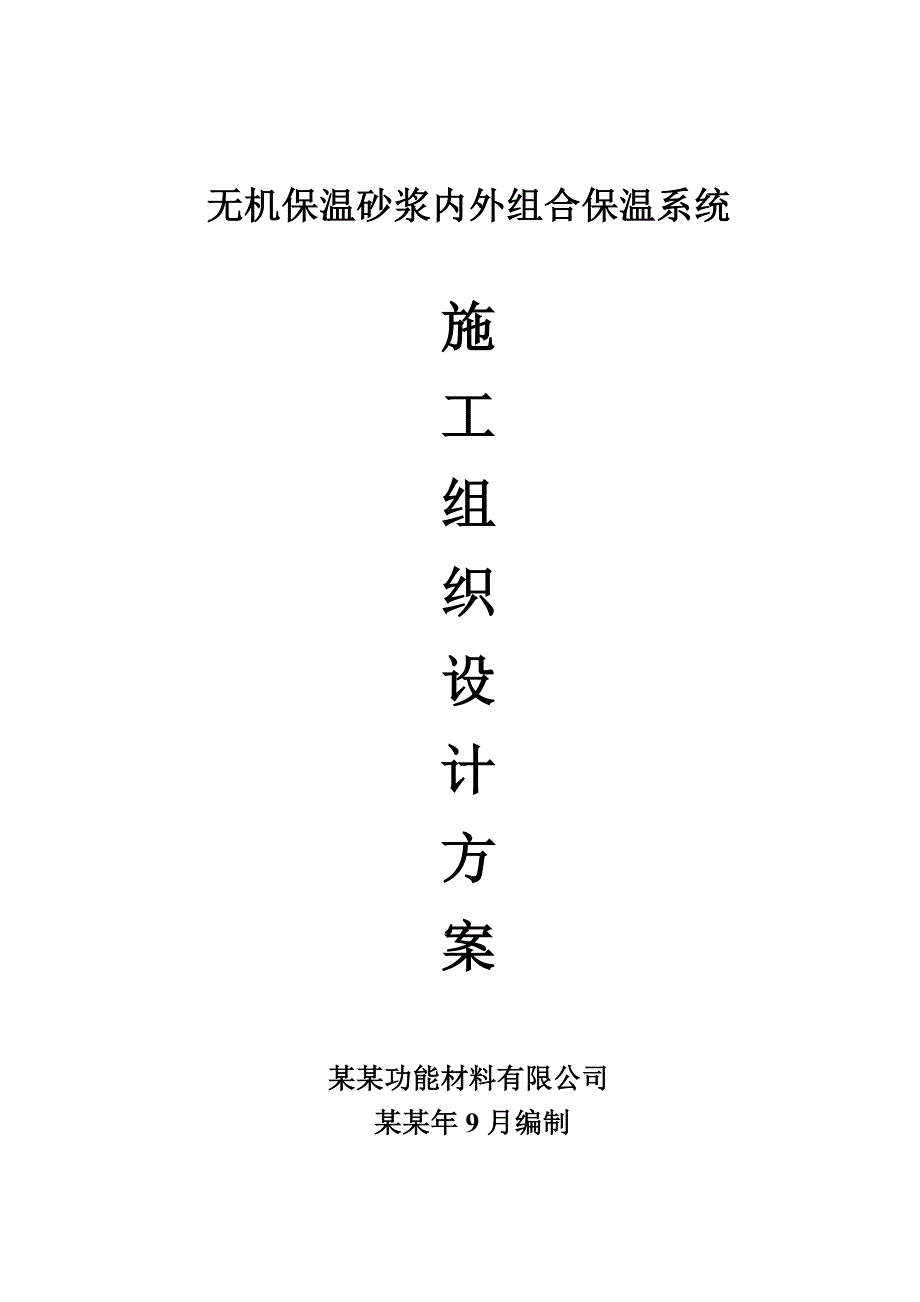

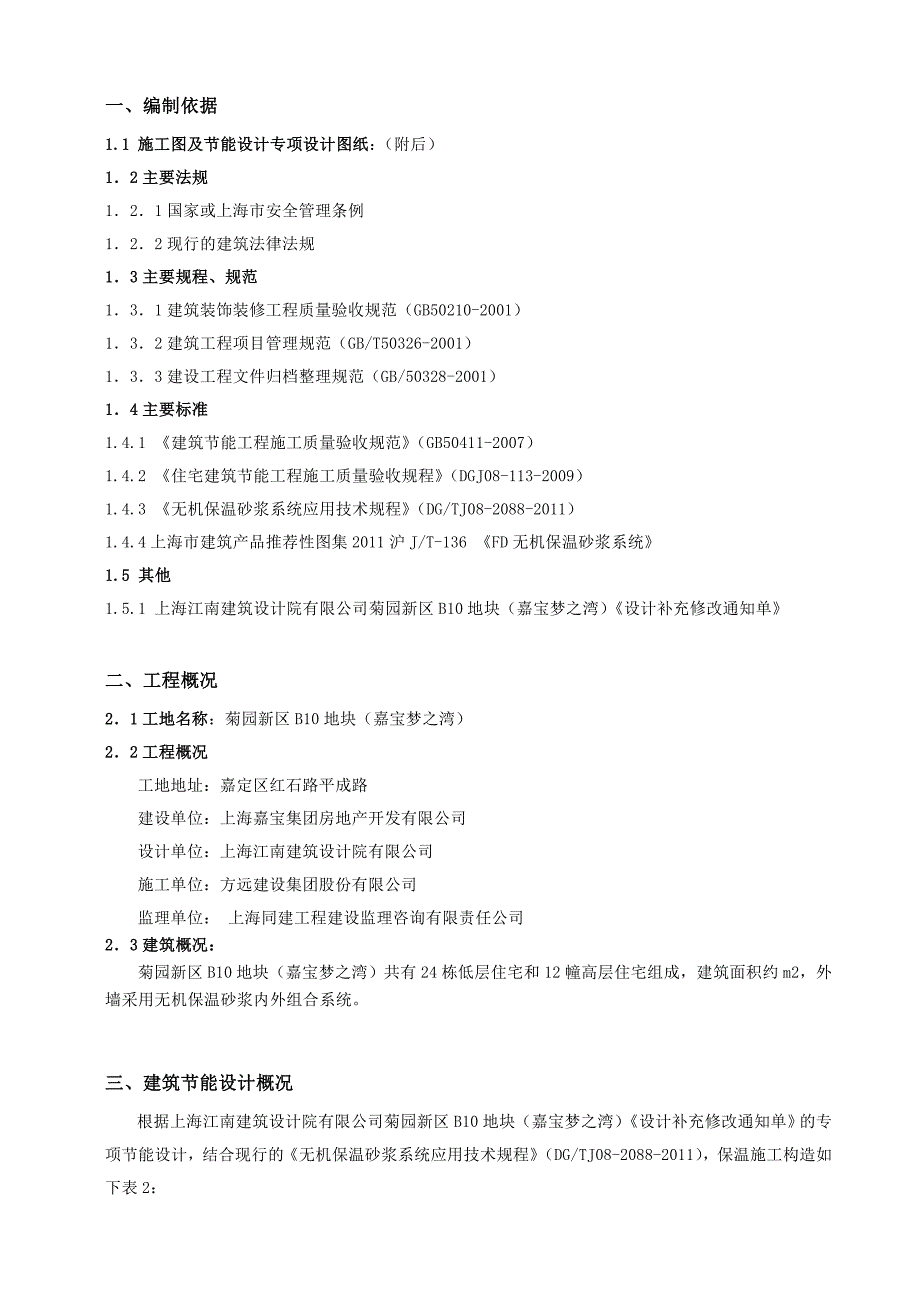

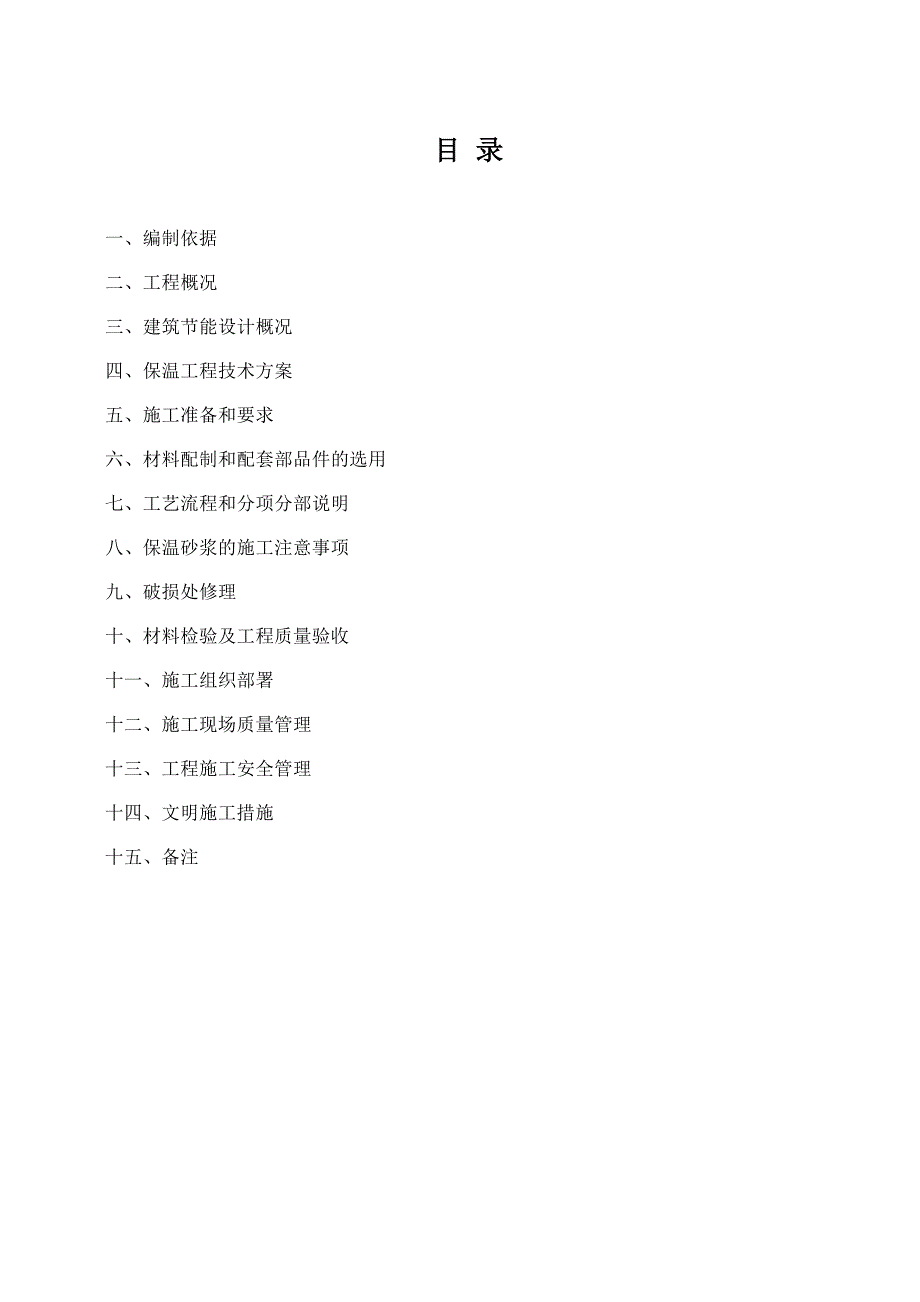

1、无机保温砂浆内外组合保温系统施工组织设计方案某某功能材料有限公司某某年9月编制目 录一、编制依据二、工程概况三、建筑节能设计概况四、保温工程技术方案五、施工准备和要求六、材料配制和配套部品件的选用七、工艺流程和分项分部说明八、保温砂浆的施工注意事项九、破损处修理十、材料检验及工程质量验收十一、施工组织部署十二、施工现场质量管理十三、工程施工安全管理十四、文明施工措施十五、备注一、编制依据1.1施工图及节能设计专项设计图纸：（附后）12主要法规121国家或上海市安全管理条例122现行的建筑法律法规13主要规程、规范131建筑装饰装修工程质量验收规范（GB50210-2001）132建筑工程项目管
2、理规范（GB/T50326-2001）133建设工程文件归档整理规范（GB/50328-2001）14主要标准1.4.1 建筑节能工程施工质量验收规范（GB50411-2007）1.4.2 住宅建筑节能工程施工质量验收规程（DGJ08-113-2009）1.4.3 无机保温砂浆系统应用技术规程（DG/TJ08-2088-2011）1.4.4上海市建筑产品推荐性图集2011沪J/T-136 FD无机保温砂浆系统1.5 其他1.5.1 上海江南建筑设计院有限公司菊园新区B10地块（嘉宝梦之湾）设计补充修改通知单二、工程概况21工地名称：菊园新区B10地块（嘉宝梦之湾）22工程概况 工地地址：嘉定区
3、红石路平成路建设单位：上海嘉宝集团房地产开发有限公司设计单位：上海江南建筑设计院有限公司施工单位：方远建设集团股份有限公司监理单位： 上海同建工程建设监理咨询有限责任公司23建筑概况：菊园新区B10地块（嘉宝梦之湾）共有24栋低层住宅和12幢高层住宅组成，建筑面积约m2，外墙采用无机保温砂浆内外组合系统。三、建筑节能设计概况根据上海江南建筑设计院有限公司菊园新区B10地块（嘉宝梦之湾）设计补充修改通知单的专项节能设计，结合现行的无机保温砂浆系统应用技术规程（DG/TJ08-2088-2011），保温施工构造如下表2：部位或序号保温构造40#51#外墙外侧保温（外装饰为涂料）基层墙体界面剂一道1
4、2mmRP20商品砂浆找平不同材质交界处敷设400宽钢丝网片8mmRP15砂浆打底扫毛FD界面砂浆一道35厚FD无机保温砂浆（II型）FD抗渗界面剂一道 3-5厚FD抗裂砂浆复合160g耐碱涂覆中碱网布一层（60米以上部位增加5个/m2的锚固件锚固在网布外侧）40#51#外墙内侧保温（外装饰为涂料）基层墙体FD界面砂浆一道20厚无机保温砂浆（III型）3-5厚FD抗裂砂浆复合160g耐碱涂覆中碱网布一层6#39#外墙外侧保温（外装饰为干挂石材）基层墙体界面剂一道12mmRP20商品砂浆找平不同材质交界处敷设400宽钢丝网片8mmRP15砂浆打底扫毛FD界面砂浆一道30厚FD无机保温砂浆（I型）
5、FD抗渗界面剂一道 3-5厚FD抗裂砂浆复合160g耐碱涂覆中碱网布一层地下室顶板保温FD界面砂浆一道20厚FD无机保温砂浆（40#51#采用II型，6#39#采用I型）3-5厚FD抗裂砂浆复合160g耐碱涂覆中碱网布一层备注：上表中黑色粗体加横线的内容为保温专项施工内容。四、保温工程施工技术方案41技术准备在项目工程师的主持下，组织施工技术人员，质量管理人员熟悉图纸，结合有关施工规范和技术操作规程，在充分了解图纸和设计意图的基础上，会同建设单位、设计单位、监理单位进行图纸交底，进一步理解深化施工图纸，解决有关图纸存在的问题和施工难题，并由施工单位负责将交底会议内容整理成文，经各参加单位签字认
6、可后，由建设单位印发各有关单位，将作为文件的组成部分。4.2、施工技术方案：4.2.1 外墙：检查商品砂浆找平层的平整度和垂直度，办理基层隐蔽工程验收手续 弹控制线，做灰饼 FD界面砂浆整体涂抹一道粉刷第一遍不超过20厚的FD保温砂浆，并留取毛糙面以加强前后层的粘结 48小时候后粉刷第二遍FD保温砂浆10-15厚（达到设计厚度），初凝后并用直尺刮平 常温下5天后，FD抗渗界面剂一道批第一遍FD抗裂砂浆1-2mm厚，涂布率不少于80% 满铺160g/m2耐碱涂覆中碱网布一层（60米以上部位增加5个/m2的锚固件锚固在网布外侧） 批第二遍FD抗裂砂浆2-3mm厚，覆盖网布（不露网径）并找平保温系统
7、隐蔽工程验收4.2.2 外墙面的内墙面：检查基层应平整清洁 弹控制线，做灰饼 FD界面砂浆整体涂抹一道 粉刷FD保温砂浆厚度20mm（20mm厚FD保温砂浆可分成2次连续抹灰，每次厚度在8mm-10mm)，待初凝后用直尺刮平 至少5天后，先批第一遍FD抗裂砂浆1-2mm厚，涂布率不少于80% 满铺160g/m2耐碱涂覆中碱网布一层 批第二遍FD抗裂砂浆2-3mm厚，覆盖网布（不露网径），并找平 保温系统隐蔽工程验收4.2.3外墙内厨卫间墙面检查基层应平整清洁 弹控制线，做灰饼 FD界面砂浆整体涂抹一道 粉刷FD保温砂浆厚度20mm（20mm厚FD保温砂浆可分成2次连续抹灰，每次厚度在8mm-1
8、0mm)，待初凝后用直尺刮平 至少5天后，先批第一遍FD抗裂砂浆1-2mm厚，涂布率不少于80% 满铺300g/m2耐碱涂覆中碱网布一层 批第二遍FD抗裂砂浆2-3mm厚，覆盖网布（不露网径），并找平 保温系统隐蔽工程验收4.2.4 室外底面接触室外空气的架空或外挑楼板和地下自行车库顶棚：检查基层，应平整清洁 混凝土界面剂已喷浆或FD界面砂浆已满涂 弹控制线 粉刷第一遍10-12厚的FD保温砂浆，留取毛糙面以加强前后层的粘结 48小时候后粉刷第二遍FD保温砂浆8-10厚，已达到设计要求的20厚度，待初凝后用直尺刮平 至少5天后，先批第一遍FD抗裂砂浆1-2mm厚，涂布率不少于80% 满铺160
9、g/m2耐碱涂覆中碱网布一层 批第二遍FD抗裂砂浆1-2mm厚，覆盖网布（不露网径），并找平 保温系统隐蔽工程验收4.3 对涂料的要求必须为水性弹性涂料，延伸率达到300%以上，具有水蒸气渗透性、性能复合国家关于外墙建筑涂料的相关标准五、施工准备和要求5.1开工前的资料准备和要求5.1.1 根据住宅建筑节能工程施工质量验收规程（DGJ08-113-2009）的规定，编制本项目的建筑节能工程开工报告资料，并向总包单位、监理单位申请报验。5.1.2 向当地质监部门办理专业施工分包备案登记，以及建筑节能材料的备案证明防伪核验单手续5.1.3在大面积施工前，根据建设单位委托的第三方检测机构出具的建筑节
10、能检测方案要求，确定复试材料的检验批划分要求，开展首批节能材料现场复试工作，待首批节能材料复试合格后开展大面积施工。5.1.4在大面积施工前应在现场开展施工班组的技术交底工作，并采用相同材料、构造做法和工艺制作样板墙，样板墙制作应符合本项目专项节能设计要求，以及住宅建筑节能工程施工质量验收规程（DGJ08-113-2009）、无机保温砂浆系统应用技术规程（DG/TJ08-2088-2011），并经有关各方认可后方可进行大面积工程施工。5.1.5 编制详细的施工组织设计方案，并经过有关各方认可后方可进行大面积工程施工。5.2 大面积施工前的准备5.2.1对外墙施工基层的施工前要求 外墙基层墙体表
11、面应平整清洁，无油污、脱模剂和杂物等妨碍粘结的附着物，空鼓、酥松部位应剔除后，需先用商品砂浆或商品砂浆找平，找平层应与基层墙面粘结牢固。 外墙建筑物的垂直大角、水平线条、门窗侧边、天盘用商品砂浆做护角，其中垂直大角的每侧宽度不小于50mm（如图3）：图3 垂直护角做法 外墙基层墙体以及门窗洞口的施工质量应验收合格，门窗框或辅框应安装完毕，外门窗四周的5-8宽。发泡剂外面的10-12厚部位采用防水型商品砂浆嵌缝，窗盘已用商品砂浆粉刷，滴水线槽、滴水老鹰嘴用商品砂浆粉刷或坞嵌。 伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕。 按厚度控制线，用保温砂浆作标准厚度灰饼，局
12、部冲筋，间隔适度且不小于2米。5.2.2对内墙施工基层的施工前要求 内墙基层需剔除突出墙面大于5mm的异物保证干净即可，不需采用商品砂浆或商品砂浆找平。二种不同材料的墙体交界处采用不小于200宽的网布骑缝铺贴，易与喷浆或FD界面砂浆同步粉刷操作。 按厚度控制线，用保温砂浆作标准厚度灰饼，冲筋，间隔适度且不小于2米。5.2.3其他 施工期间以及完工后24h内，基层及施工环境温度不应低于5；当必须在低于5以下施工时，应采取保证工程质量的有效措施。夏季应避免阳光暴晒，五级以上大风和雨天不得施工。如施工中突遇降雨，应采取有效措施，防止雨水冲刷墙面。 根据进度计划，现场条件和基层的状况，合理组织劳动力，
13、配备专用施工机械设备。分项分部说明六、材料配制和配套部品件的选用6.1 复旦安佳信牌POLYMENT700 FD界面砂浆的选用及配制： 选用同一厂家同一品牌的系统专用FD界面砂浆，按水灰重量比0.180.20：1加水，机械搅拌均匀即可使用。 砂浆材料必须即配即用，配制好的材料常温下2小时之内用完，材料初凝硬化或结块后不得再次加水使用，以免影响强度。 界面砂浆出厂包装应采用内村防潮塑料的专用包装袋，注明产品名称、型号、重量、商标及生产企业的地址、生产日期及有效储存日期、使用说明及加水量。6.2 复旦安佳信牌POLYMENT710 FD无机保温砂浆的选用及配制： 复旦安佳信牌POLYMENT710
14、 FD无机保温砂浆是采用膨胀玻化微珠为保温砂浆的骨料，经添加水泥和胶粉、纤维素后聚合成的单组份无机保温砂浆，现场只需加水，不得擅自添加其他任何材料。 按照料浆水灰重量比1.2-1.4:1进行配制，用水量必须一次加足，先将水放入搅拌容器中，再将本产品放入加水后的搅拌容器中，利用机械搅拌35min，使料浆成均匀胶凝状的膏状体后即可使用。 料浆必须即配即用，配制好的料浆常温20以上时在90-120min内用完，常温20以下时在120-150min内用完，材料初凝硬化或结块后不得再次加水使用，以免影响强度。 该产品需严防受潮，未搅拌的产品不得堆放在室外未遮盖的露天环境下，并不可直接放在潮湿的地面上。未
15、启封的材料保质期为6个月（以包装袋上的出场日期为准，已启封的产品在未受潮情况下保质期为2天） 保温砂浆的出厂包装应采用内村防潮塑料的专用包装袋，注明产品名称、型号、重量、商标及生产企业的地址、生产日期及有效储存日期、使用说明及加水量。6.3 复旦安佳信牌POLYMENT720 FD抗裂砂浆的配制： 选用同一厂家同一品牌的系统专用FD抗裂砂浆，按照料浆需水灰重量比（0.180.20：1），每25公斤抗裂砂浆约加水5公斤），先将水放入搅拌容器中，再将本砂浆倒入搅拌容器中，搅拌45min，使料浆成均匀膏状体，静放5min即可使用，料浆必须随配随用，配制好的料浆在2小时内用完。 抗裂砂浆的出厂包装应采用内村防潮塑料的专用包装袋，注明产品名称、型号、重量、商标及生产企业的地址、生产日期及有效储存
