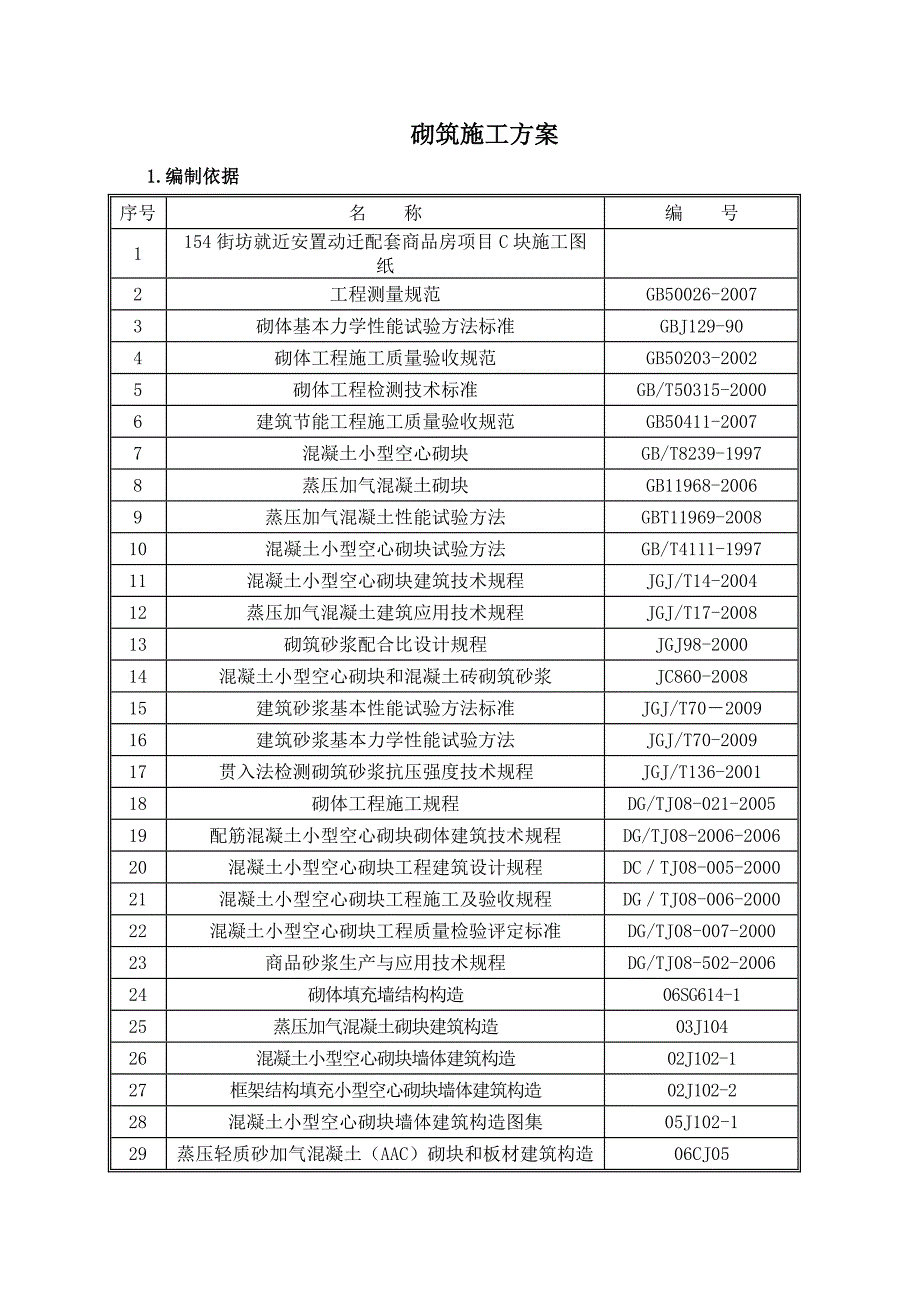

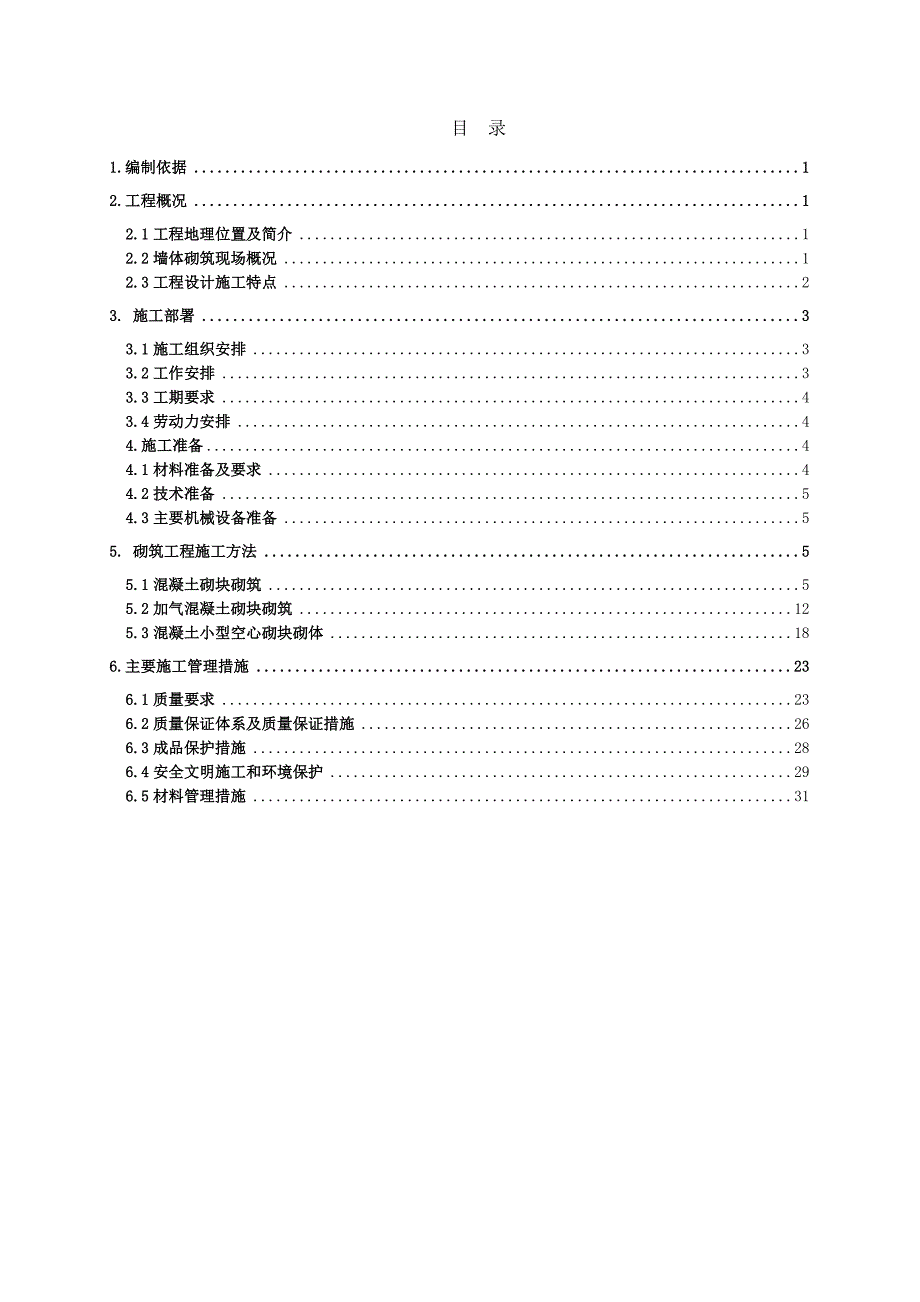

1、目 录1.编制依据12.工程概况12.1工程地理位置及简介12.2墙体砌筑现场概况12.3工程设计施工特点23. 施工部署33.1施工组织安排33.2工作安排33.3工期要求43.4劳动力安排44.施工准备44.1材料准备及要求44.2技术准备54.3主要机械设备准备55. 砌筑工程施工方法55.1混凝土砌块砌筑55.2加气混凝土砌块砌筑125.3混凝土小型空心砌块砌体186.主要施工管理措施236.1质量要求236.2质量保证体系及质量保证措施266.3成品保护措施286.4安全文明施工和环境保护296.5材料管理措施31 砌筑施工方案1.编制依据序号名 称编 号1154街坊就近安置动迁配套

2、商品房项目C块施工图纸2工程测量规范GB50026-20073砌体基本力学性能试验方法标准GBJ129-904砌体工程施工质量验收规范GB50203-20025砌体工程检测技术标准GB/T50315-20006建筑节能工程施工质量验收规范GB50411-20077混凝土小型空心砌块GB/T8239-19978蒸压加气混凝土砌块GB11968-20069蒸压加气混凝土性能试验方法GBT11969-200810混凝土小型空心砌块试验方法GB/T4111-199711混凝土小型空心砌块建筑技术规程JGJ/T14-200412蒸压加气混凝土建筑应用技术规程JGJ/T17-200813砌筑砂浆配合比设计

3、规程JGJ98-200014混凝土小型空心砌块和混凝土砖砌筑砂浆JC860-200815建筑砂浆基本性能试验方法标准JGJ/T70200916建筑砂浆基本力学性能试验方法JGJ/T70-200917贯入法检测砌筑砂浆抗压强度技术规程JGJ/T136-200118砌体工程施工规程DG/TJ08-021-200519配筋混凝土小型空心砌块砌体建筑技术规程DG/TJ08-2006-200620混凝土小型空心砌块工程建筑设计规程DCTJ08-005-200021混凝土小型空心砌块工程施工及验收规程DGTJ08-006-200022混凝土小型空心砌块工程质量检验评定标准DG/TJ08-007-20002

4、3商品砂浆生产与应用技术规程DG/TJ08-502-200624砌体填充墙结构构造06SG614-125蒸压加气混凝土砌块建筑构造03J10426混凝土小型空心砌块墙体建筑构造02J102-127框架结构填充小型空心砌块墙体建筑构造02J102-228混凝土小型空心砌块墙体建筑构造图集05J102-129蒸压轻质砂加气混凝土(AAC)砌块和板材建筑构造06CJ0530钢筋混凝土过梁03G322-131蒸压加气混凝土砌块建筑构造L06J12532框架结构填充小型空心砌块墙体结构构造02SG61433施工现场安全生产保证体系DGJ08-903-200334建筑结构工程施工工艺标准QCJJT-JS0

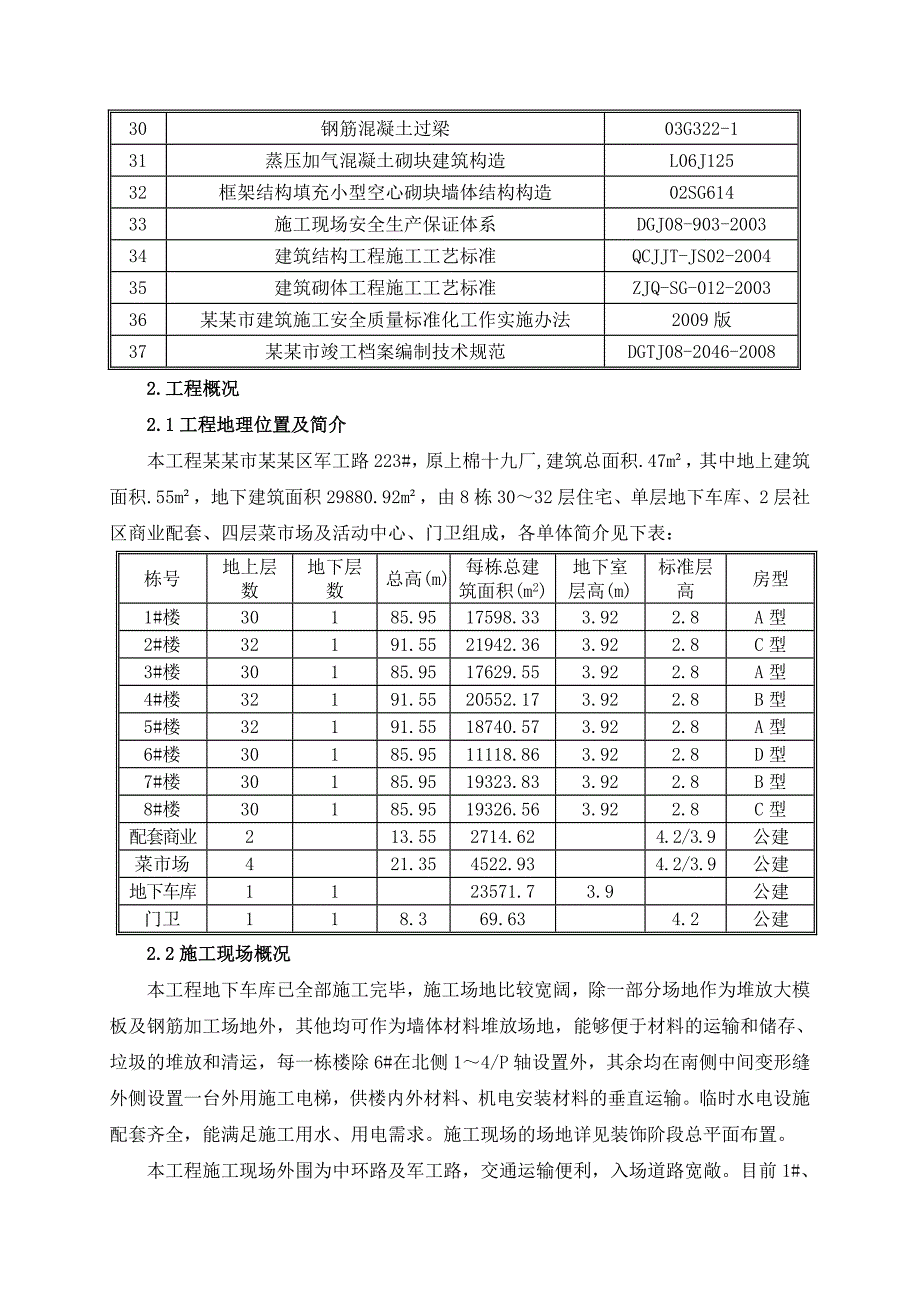

5、2-200435建筑砌体工程施工工艺标准ZJQ-SG-012-200336某某市建筑施工安全质量标准化工作实施办法2009版37某某市竣工档案编制技术规范DGTJ08-2046-20082.工程概况2.1工程地理位置及简介本工程某某市某某区军工路223#,原上棉十九厂,建筑总面积.47m,其中地上建筑面积.55m,地下建筑面积29880.92m,由8栋3032层住宅、单层地下车库、2层社区商业配套、四层菜市场及活动中心、门卫组成,各单体简介见下表:栋号地上层数地下层数总高(m)每栋总建筑面积(m2)地下室层高(m)标准层高房型1#楼30185.9517598.333.922.8A型2#楼321

6、91.5521942.363.922.8C型3#楼30185.9517629.553.922.8A型4#楼32191.5520552.173.922.8B型5#楼32191.5518740.573.922.8A型6#楼30185.9511118.863.922.8D型7#楼30185.9519323.833.922.8B型8#楼30185.9519326.563.922.8C型配套商业213.552714.624.2/3.9公建菜市场421.354522.934.2/3.9公建地下车库1123571.73.9公建门卫118.369.634.2公建2.2施工现场概况本工程地下车库已全部施工完毕,

7、施工场地比较宽阔,除一部分场地作为堆放大模板及钢筋加工场地外,其他均可作为墙体材料堆放场地,能够便于材料的运输和储存、垃圾的堆放和清运,每一栋楼除6#在北侧14/P轴设置外,其余均在南侧中间变形缝外侧设置一台外用施工电梯,供楼内外材料、机电安装材料的垂直运输。临时水电设施配套齐全,能满足施工用水、用电需求。施工现场的场地详见装饰阶段总平面布置。本工程施工现场外围为中环路及军工路,交通运输便利,入场道路宽敞。目前1#、2#、7#、8#楼主体结构已施工至16层,外用电梯正在安装,3#、4#、5#、6#楼主体结构已施工至12层,外用电梯基础施工完毕,正准备安装外用电梯,随着主体结构施工的进行,为了满

8、足主体结构验收要求,填充墙砌筑也随之进行。2.3建筑设计概况2.3.1砌筑工程概况:本工程18#楼主体结构外墙局部采用双排孔混凝土空心砌块,RM5.0混合砂浆砌筑,其余改为现浇混凝土墙体,配套公建部位(门卫、菜场及活动中心与配套商业)外墙采用200mm厚双排孔混凝土空心砌块,RM5.0混合砂浆砌筑;室内填充墙分别采用A3.5厚度200mm,100mm蒸压砂加气混凝土砌块,RM5.0混合砂浆砌筑,18#楼地下室砌体,地下车库砌筑结构采用MU10厚度实心混凝土砌块,RM10水泥砂浆砌筑。2.3.2卫生、厨房间、阳台等部位根据设计及相关规范、规程要求,在楼板上设置200mm高C20配412钢筋,箍筋

9、为6200mm混凝土地圈梁;其余部位在楼板上设置200mm高C20素混凝土导墙。2.3.3要求100mm厚墙体的门洞边,墙体悬臂端(无转角墙尽端)设置100100混凝土构造柱,配412钢筋与主体预留插筋搭接,箍筋为6200mm,墙体砌筑每600mm高20mmM10水泥砂浆灌缝槽,缝内加26通长钢筋,构造柱位置按设计确认图为准。2.3.4混凝土构造柱设置:除设计在图中注明者外(按设计确认的图纸设置),其余要求在墙中(包括窗台)每隔约3m及转角处和悬墙端设置构造柱,其截面为200200mm,配筋为412,箍筋为6200mm,在构造柱上、下各500mm范围内箍筋加密为6100mm,在构造柱位置下的梁

10、或基础内必须留出插筋与构造柱钢筋搭接,搭接长度450mm,构造柱要求先砌墙后浇注混凝土,构造柱主筋上部必须锚入梁或窗台压顶梁内。为防止混凝土墙或框架柱与填充墙间在装饰后出现裂缝,要求在剪力墙或框架柱与填充墙交接处设置混凝土构造柱。2.3.5要求18#楼内填充隔墙沿墙高每500mm设26拉筋与构造柱或剪力墙拉结,每边伸入填充墙内700mm且大于1/5墙长。菜场及活动中心与配套商业隔墙沿墙高每500mm(不合模数时,按600mm高、400mm高交叉设置)设26拉筋与构造柱或框架柱、混凝土墙拉结,每边伸入隔墙或柱(框架柱、构造柱)全长通长设置。2.3.6填充墙长度大于5m时,其顶部宜与梁、板拉结。填

11、充墙高度大于4m时,必须在墙高中间部位设置通常钢筋混凝土水平圈梁,圈梁截面高120mm,宽同墙宽,纵筋410,箍筋6200mm。2.3.7本工程砌体内钢筋混凝土构造柱均应先砌墙后浇注,并应设置马牙搓及墙体拉结钢筋。2.3.8门窗洞口过梁选用图集钢筋混凝土过梁(03G322-1),荷载等级3级,过量支承长度为250mm。过梁底标高为洞顶标高。当过梁与剪力墙、框架柱相连时,要求在主体结构施工时,应在墙或框架柱内预留过梁纵筋,待砌筑墙体时后浇过梁。2.3.9悬挑梁及其外边梁下的填充墙,必须根据设计要求按结施002图10做法做成柔性连接,刚度较小的梁下填充墙,也必须按此要求做成柔性连接。2.3.10要

12、求填充墙门窗洞口与框架柱、剪力墙边距离小于300mm时,必须按结施002图11做法做成现浇门垛。2.3.11当雨篷梁,外墙挑板梁等上为砌体且梁顶与挑板无高差时,根据设计要求必须先用素混凝土浇筑200mm高与墙等厚的混凝土导墙,再进行砌筑墙体。3.施工部署为了保证砌筑工程在施工中做到有组织有部署,能使装饰装修工程自始至终有序进行,项目部严格按公司管理体系文件要求,根据区域、楼号合理安排施工队伍,统筹协调各分项、分部工程,确保工程质量和工程进度。3.1砌体工程机构设置及责任人配3.1.1为了确保砌筑工程施工质量,项目精心组织安排,由项目现场经理阴奇辉、工程部经理张虎全面负责砌筑工程施工阶段的劳动力

13、、资源统筹安排等全面管理。 项目技术部全面负责整个砌筑工程施工过程中,施工方案的编制,并进行方案交底。项目质量部负责整个砌筑工程中全面质量管理及施工过程质量控制及质量检查。项目工程部负责整个砌筑工程中砌体的抄平放线,督促分包单位加强施工过程质量控制,向分包单位班组长进行安全技术交底,每天进行巡视检查。项目安全部负责整个砌筑工程中的安全工作,对内外架体安全稳固、架体堆放材料的控制,洞口临边安全围护等进行检查工作。项目物质部负责整个砌筑工程中各种材料资源的进场、堆放、领用管理、及时提供材料合格证、复试报验等工作。3.1.2现场质量管理:健全施工现场质量管理制度,并严格执行;要求项目现场管理工程师必

14、须深入现场加强质量监督,进行过程监控,并要求各家分包单位施工管理人员及质量监督人员必须到现场进行质量监督,必须进行严格的过程控制,并要求分包单位配置的管理人员,必须齐全,并持证上岗。3.1.3砂浆、混凝土强度:必须严格按规范规定制作,强度必须满足验收规定。3.1.4砂浆、混凝土使用方式:严格按某某市相关规定,采用预拌,严禁现场搅拌。3,2施工组织安排本工程根据现场施工总平面布置与项目组织安排划分为4个区域进行施工,其中1#、2#楼为区,3#、6#楼为区,4#、5#楼为区,7#、8#楼为区,在各个区域内分别组织一家具有一级以上资质的二次结构分包进场。由于本工程结构剪力墙使用全钢大模板吊装,考虑到场地施工安全,所以场地利用率受到一定的影响,在确保材料及时供应的情况下,根据施工进度和材料计划分期分批的组织砌块材料进场。运至现场后在指定地点堆码整齐,堆码高度不宜超过1.5m,堆垛上设立标志。根据施工总进度计划,填充墙砌筑开始时间,项目部拟考虑在8月下旬先进场1#、2#楼为区,7#、8#楼为区两家分包单位,拟在9月中旬进场3
