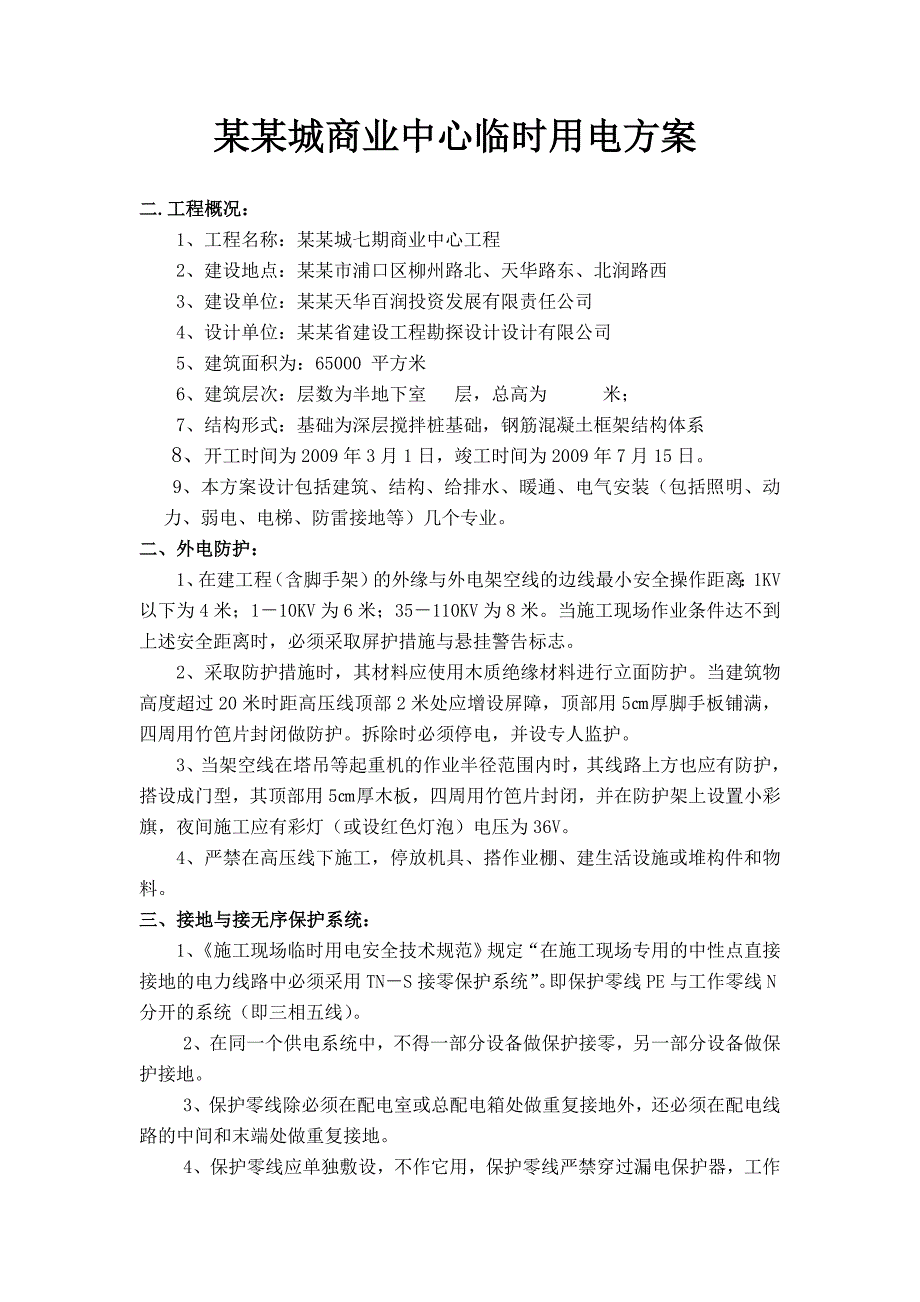

1、某某城商业中心临时用电方案二.工程概况：1、工程名称：某某城七期商业中心工程2、建设地点：某某市浦口区柳州路北、天华路东、北润路西3、建设单位：某某天华百润投资发展有限责任公司4、设计单位：某某省建设工程勘探设计设计有限公司5、建筑面积为：65000 平方米6、建筑层次：层数为半地下室 层，总高为 米；7、结构形式：基础为深层搅拌桩基础，钢筋混凝土框架结构体系8、开工时间为2009年3月1日，竣工时间为2009年7月15日。9、本方案设计包括建筑、结构、给排水、暖通、电气安装（包括照明、动力、弱电、电梯、防雷接地等）几个专业。二、外电防护：1、在建工程（含脚手架）的外缘与外电架空线的边线最小安
2、全操作距离：1KV以下为4米；110KV为6米；35110KV为8米。当施工现场作业条件达不到上述安全距离时，必须采取屏护措施与悬挂警告标志。2、采取防护措施时，其材料应使用木质绝缘材料进行立面防护。当建筑物高度超过20米时距高压线顶部2米处应增设屏障，顶部用5厚脚手板铺满，四周用竹笆片封闭做防护。拆除时必须停电，并设专人监护。3、当架空线在塔吊等起重机的作业半径范围内时，其线路上方也应有防护，搭设成门型，其顶部用5厚木板，四周用竹笆片封闭，并在防护架上设置小彩旗，夜间施工应有彩灯（或设红色灯泡）电压为36V。4、严禁在高压线下施工，停放机具、搭作业棚、建生活设施或堆构件和物料。三、接地与接无

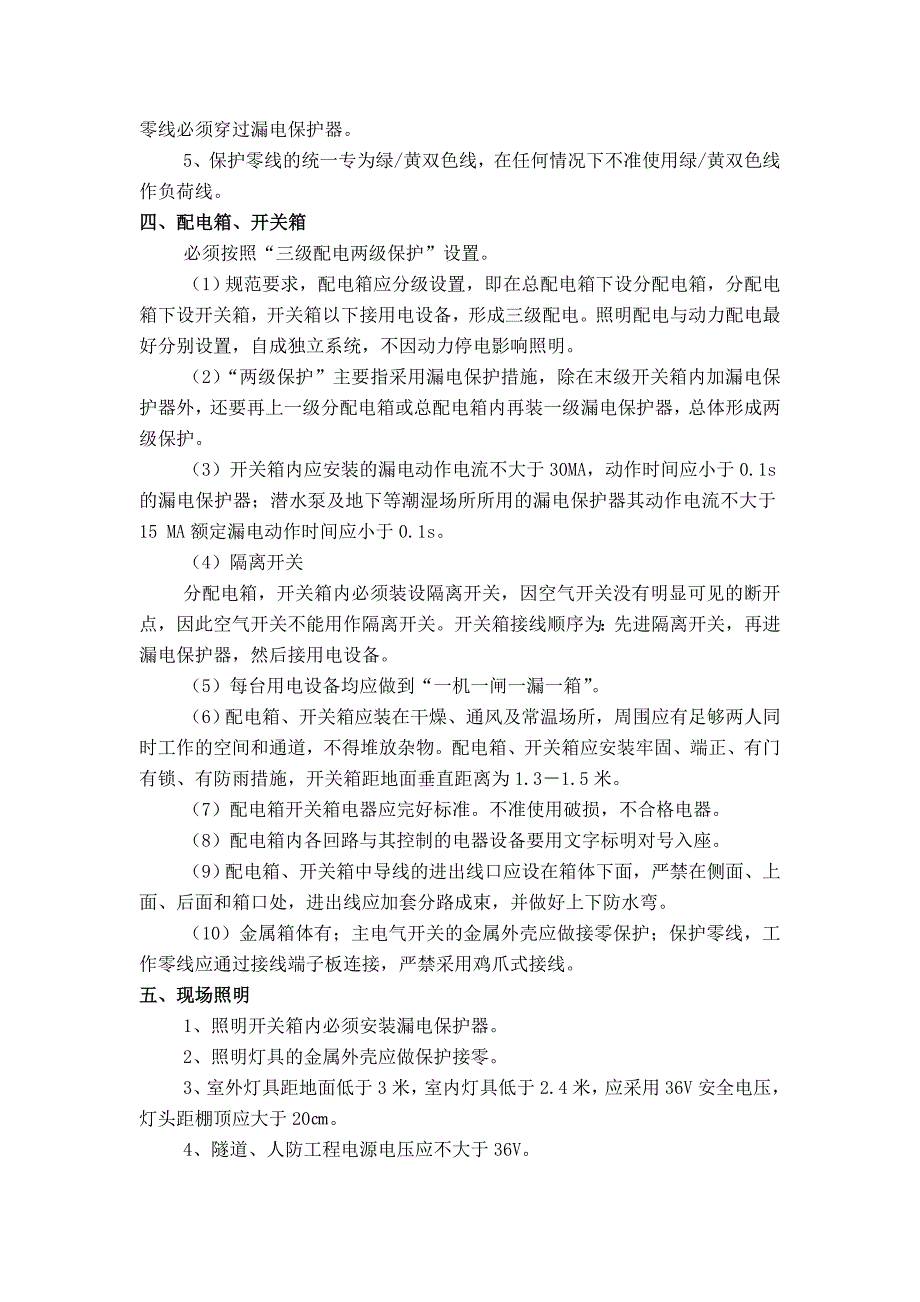

3、序保护系统：1、施工现场临时用电安全技术规范规定“在施工现场专用的中性点直接接地的电力线路中必须采用TNS接零保护系统”。即保护零线PE与工作零线N分开的系统（即三相五线）。2、在同一个供电系统中，不得一部分设备做保护接零，另一部分设备做保护接地。3、保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电线路的中间和末端处做重复接地。4、保护零线应单独敷设，不作它用，保护零线严禁穿过漏电保护器，工作零线必须穿过漏电保护器。5、保护零线的统一专为绿/黄双色线，在任何情况下不准使用绿/黄双色线作负荷线。四、配电箱、开关箱必须按照“三级配电两级保护”设置。（1）规范要求，配电箱应分级设置，即在
4、总配电箱下设分配电箱，分配电箱下设开关箱，开关箱以下接用电设备，形成三级配电。照明配电与动力配电最好分别设置，自成独立系统，不因动力停电影响照明。（2）“两级保护”主要指采用漏电保护措施，除在末级开关箱内加漏电保护器外，还要再上一级分配电箱或总配电箱内再装一级漏电保护器，总体形成两级保护。（3）开关箱内应安装的漏电动作电流不大于30MA，动作时间应小于0.1s的漏电保护器；潜水泵及地下等潮湿场所所用的漏电保护器其动作电流不大于15 MA额定漏电动作时间应小于0.1s。（4）隔离开关分配电箱，开关箱内必须装设隔离开关，因空气开关没有明显可见的断开点，因此空气开关不能用作隔离开关。开关箱接线顺序为
5、：先进隔离开关，再进漏电保护器，然后接用电设备。（5）每台用电设备均应做到“一机一闸一漏一箱”。（6）配电箱、开关箱应装在干燥、通风及常温场所，周围应有足够两人同时工作的空间和通道，不得堆放杂物。配电箱、开关箱应安装牢固、端正、有门有锁、有防雨措施，开关箱距地面垂直距离为1.31.5米。（7）配电箱开关箱电器应完好标准。不准使用破损，不合格电器。（8）配电箱内各回路与其控制的电器设备要用文字标明对号入座。（9）配电箱、开关箱中导线的进出线口应设在箱体下面，严禁在侧面、上面、后面和箱口处，进出线应加套分路成束，并做好上下防水弯。（10）金属箱体有；主电气开关的金属外壳应做接零保护；保护零线，工作

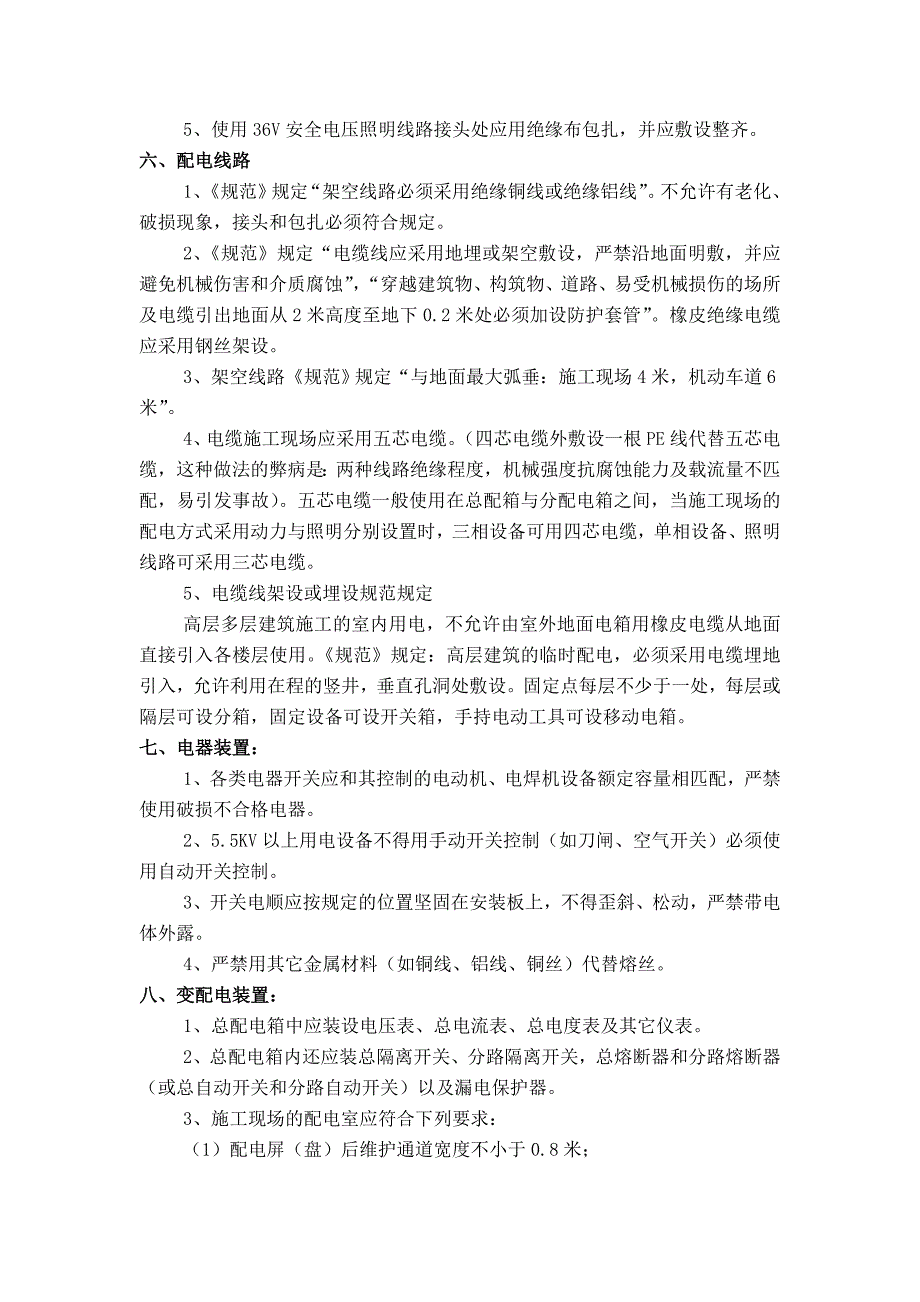

6、零线应通过接线端子板连接，严禁采用鸡爪式接线。五、现场照明1、照明开关箱内必须安装漏电保护器。2、照明灯具的金属外壳应做保护接零。3、室外灯具距地面低于3米，室内灯具低于2.4米，应采用36V安全电压，灯头距棚顶应大于20。4、隧道、人防工程电源电压应不大于36V。5、使用36V安全电压照明线路接头处应用绝缘布包扎，并应敷设整齐。六、配电线路1、规范规定“架空线路必须采用绝缘铜线或绝缘铝线”。不允许有老化、破损现象，接头和包扎必须符合规定。2、规范规定“电缆线应采用地埋或架空敷设，严禁沿地面明敷，并应避免机械伤害和介质腐蚀”，“穿越建筑物、构筑物、道路、易受机械损伤的场所及电缆引出地面从2米高
7、度至地下0.2米处必须加设防护套管”。橡皮绝缘电缆应采用钢丝架设。3、架空线路规范规定“与地面最大弧垂：施工现场4米，机动车道6米”。4、电缆施工现场应采用五芯电缆。（四芯电缆外敷设一根PE线代替五芯电缆，这种做法的弊病是：两种线路绝缘程度，机械强度抗腐蚀能力及载流量不匹配，易引发事故）。五芯电缆一般使用在总配箱与分配电箱之间，当施工现场的配电方式采用动力与照明分别设置时，三相设备可用四芯电缆，单相设备、照明线路可采用三芯电缆。5、电缆线架设或埋设规范规定高层多层建筑施工的室内用电，不允许由室外地面电箱用橡皮电缆从地面直接引入各楼层使用。规范规定：高层建筑的临时配电，必须采用电缆埋地引入，允许
8、利用在程的竖井，垂直孔洞处敷设。固定点每层不少于一处，每层或隔层可设分箱，固定设备可设开关箱，手持电动工具可设移动电箱。七、电器装置：1、各类电器开关应和其控制的电动机、电焊机设备额定容量相匹配，严禁使用破损不合格电器。2、5.5KV以上用电设备不得用手动开关控制（如刀闸、空气开关）必须使用自动开关控制。3、开关电顺应按规定的位置坚固在安装板上，不得歪斜、松动，严禁带电体外露。4、严禁用其它金属材料（如铜线、铝线、铜丝）代替熔丝。八、变配电装置：1、总配电箱中应装设电压表、总电流表、总电度表及其它仪表。2、总配电箱内还应装总隔离开关、分路隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开
9、关）以及漏电保护器。3、施工现场的配电室应符合下列要求：（1）配电屏（盘）后维护通道宽度不小于0.8米；（2）配电屏（盘）侧面维护通道宽度不小于1米；（3）配电室天棚距地面低于3米；（4）配电室内设值班或检修室时，该室距电屏（盘）的水严距离大于1米，并采取屏障隔离；（5）配电室的门向外开，并配锁；（6）配电室内应配置砂箱和绝缘灭火器。九、用电档案：1、施工现场临时用电施工组织设计包括：现场勘探，所用电气装置、用电设备的详细资料，负荷计算及电气布置图等资料。2、技术交底：包括总体意图、具体技术要求、安全用电技术措施和电气防火措施等文字资料。3、安全检测记录主要包括：临电工程检查验收表、电气设备的
10、试验凭单调度记录，其中接地电阻测试记录应包括电源变压器投入运行前其工作接地阻值和重复接地阻值，以及定期检查、复查接地阻值测定记录。4、临时用电工程图须单独绘制，由电气技术人员编制施工组织设计，经上一级技术负责人审批签字后实施。5、电工维修工作记录，要填写真实尽可能记载详细。包括：时间、地点、设备、维修内容、技术措施、处理结果，对事故维修还要作出分析提出改进意见，有专人负责管理。某某城项目临时用电方案审核意见反馈表方案名称临时用电施工组织设计方案项目技术负责人上报时间: 2009年 3月 15日审核部门审核意见签字及日期安全修改意见:质量修改意见:技术修改意见: 工程修改意见: 设备修改意见:
11、生产副总经理(生产副经理)修改意见: 某某城临时用电施工组织设计方案审批表工程名称某某城七期工程结构形式框架面积65000m2层数9编制部门施工项目部编制人部门会签部门签字部门会签部门签字质量工程安全设备技术一级项目主任工程师(审核)一般项目生产副经理(审核)生产副总经理(审核)主任工程师(审批)总工程师(审批)审批意见签字: 年 月 日十、方案参考依据1. 某某城七期项目施工组织设计。2. 施工现场临时用电安全技术规范（JGJ46-88）。3. 建筑施工安全检查标准（JGJ59-99）。4. 江苏省建筑安全施工检查技术标准实施细则。5. 低压配电设计规范（GB50054-95）。6. 民用建
12、筑电气设计规范（JGJ/T16-92）。7. 国家及电力部门的有关规定。十一、现场临时供电方案的确定1、供电系统的确定380/220V用电电源由甲方在F区附近变压器供给，电缆直埋引入施工现场配电室，做重复接地后供给配电柜。施工现场采用TN-S三相五线制供电系统。采用600A隔离开关引入施工用电配电柜。配电室布置在工地仓库与钢筋制作厂之间。2、现场线路方案的确定结合施工现场情况及工程施工组织设计，兼顾施工用电的可靠性，采用放射式与树干式相结合的供电方式。主干线采用直埋电缆敷设，施工现场主干线路布置如下：DL1回路：由总配电柜至塔吊分箱，下设九个开关箱，主要设备有塔吊一台、校光灯两盏、电锯一台、电
13、焊机一台、生活区照明箱一台。DL2回路：由总配电柜至搅拌机分箱，下设五个开关箱，主要设备有搅拌机三台、水泵一台、活动箱一台。DL3-1回路：由总配电柜至钢筋加工场分箱，下设十个开关箱，主要设备有调直机一台、电焊机一台、弯筋机两台、套丝机两台、切断机两台。DL3-2回路：由总配电柜至木工加工场分箱，下设四个开关箱主要设备有电锯两台、电刨一台。DL4回路：由总配电柜至砂浆机分箱，下设四个开关箱，主要设备有砂浆机一台、电焊机一台、套丝机两台。主要设备容量统计表机具名称规格型号额定功率数量塔式起重机QTZ42046.5KW3台施工电梯SC200/20015KW2台混凝土搅拌机JS35024 KW3台钢
14、筋切断机GJ5-402.2 KW2台钢筋弯曲机GW-40AH3.0 KW3台交流对焊机60KW2台交流电焊机BX-50024KW2台电渣压力焊机30KW3台台式电锯MJ1401.50KW2台台式平刨MZ5303KW2台水泵QWD-15-223.0KW2台切割机J3GT4003.0KW2台插入式振捣棒MT502.2KW3台手提电锯0.2KW5台校光灯380V3.5KW6台管道套丝机380V3.51台现场及生活区照明30KW蒸饭箱38020KW1台十二、负荷计算及导线、开关电器的选择1、计算说明：本方案计算主要选择开关设备及各主干线路电缆的规格型号。实际施工时，充分利用已有设备材料，以节约开支。本计算结果为最小值，可以根据实际情况酌情变动，但保证所有线缆的允许载流量不小于设计要求，并保证所有设备开关能可靠动作。本方案中要求三级配电两极保护执行施工，计算中不在选择分配电箱至开关箱的线路型号，以及由开关箱至设备的线路型号。现场安装时遵循以下几点要求：a
