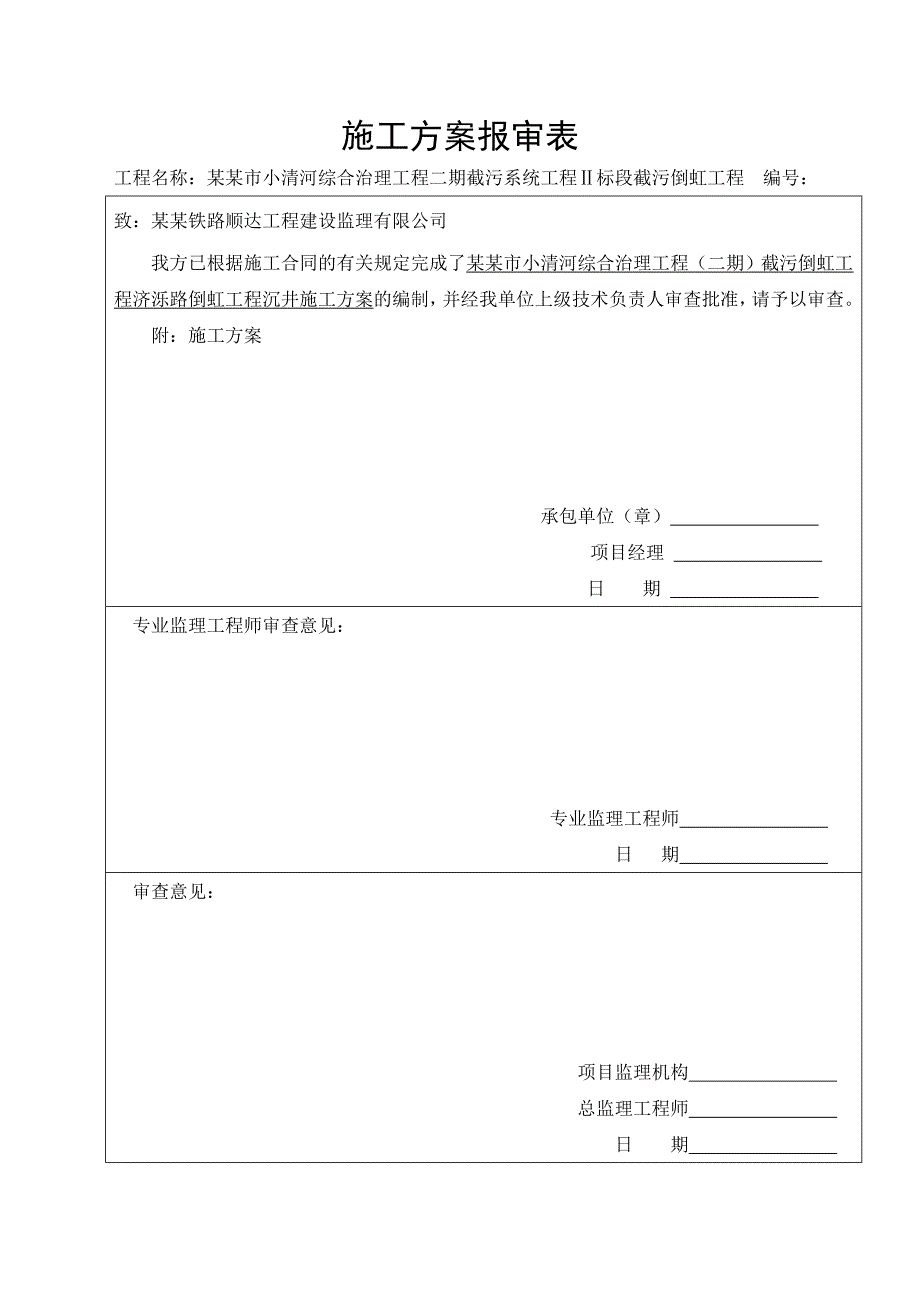

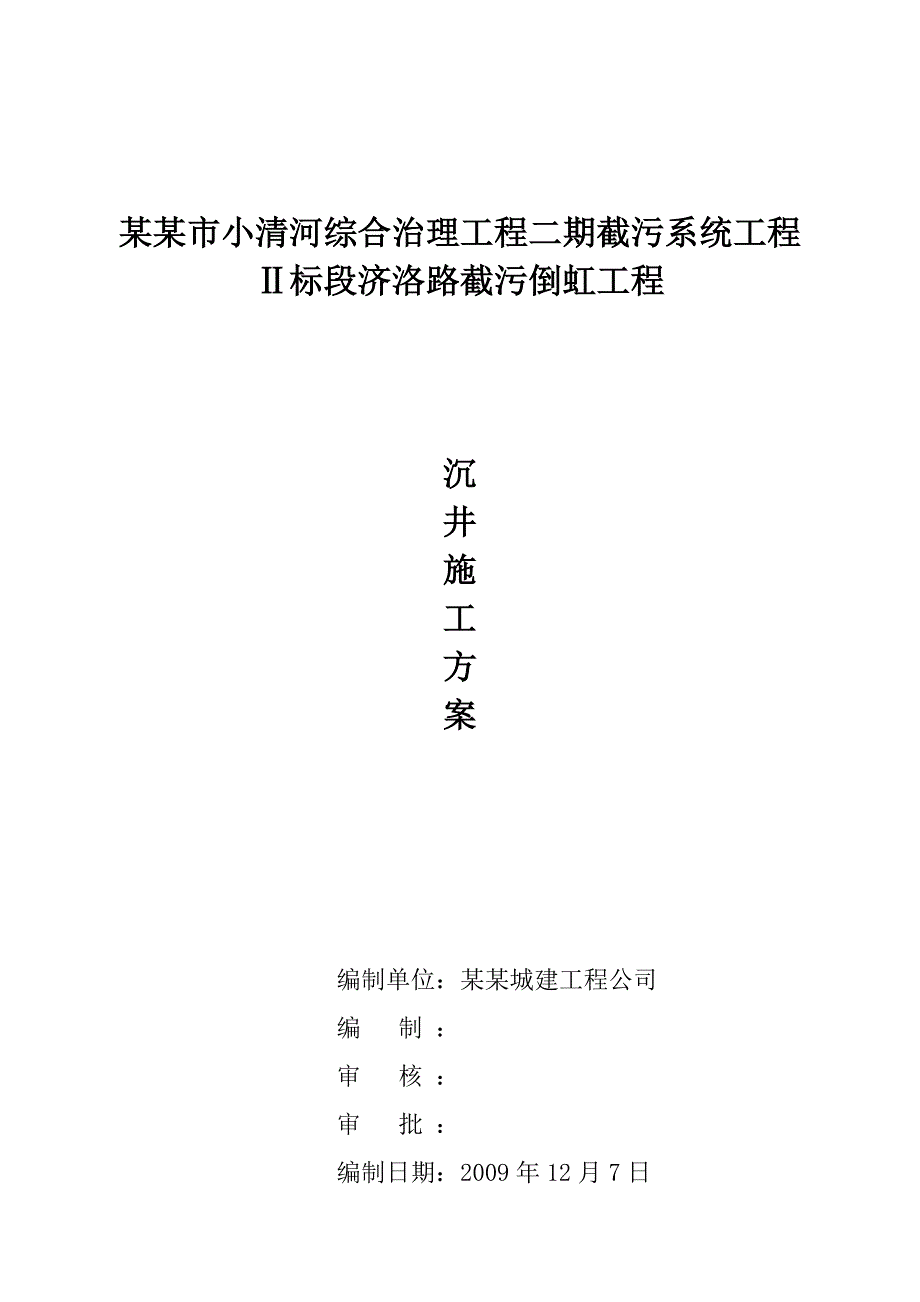

1、施工方案报审表工程名称：某某市小清河综合治理工程二期截污系统工程标段截污倒虹工程 编号：致：某某铁路顺达工程建设监理有限公司我方已根据施工合同的有关规定完成了某某市小清河综合治理工程（二期）截污倒虹工程济泺路倒虹工程沉井施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工方案 承包单位（章） 项目经理 日 期 专业监理工程师审查意见： 专业监理工程师 日 期 审查意见：项目监理机构 总监理工程师 日 期 某某市小清河综合治理工程二期截污系统工程标段济洛路截污倒虹工程沉井施工方案编制单位：某某城建工程公司编 制 ：审 核 ：审 批 ：编制日期：2009年12月7日一、施工方案综

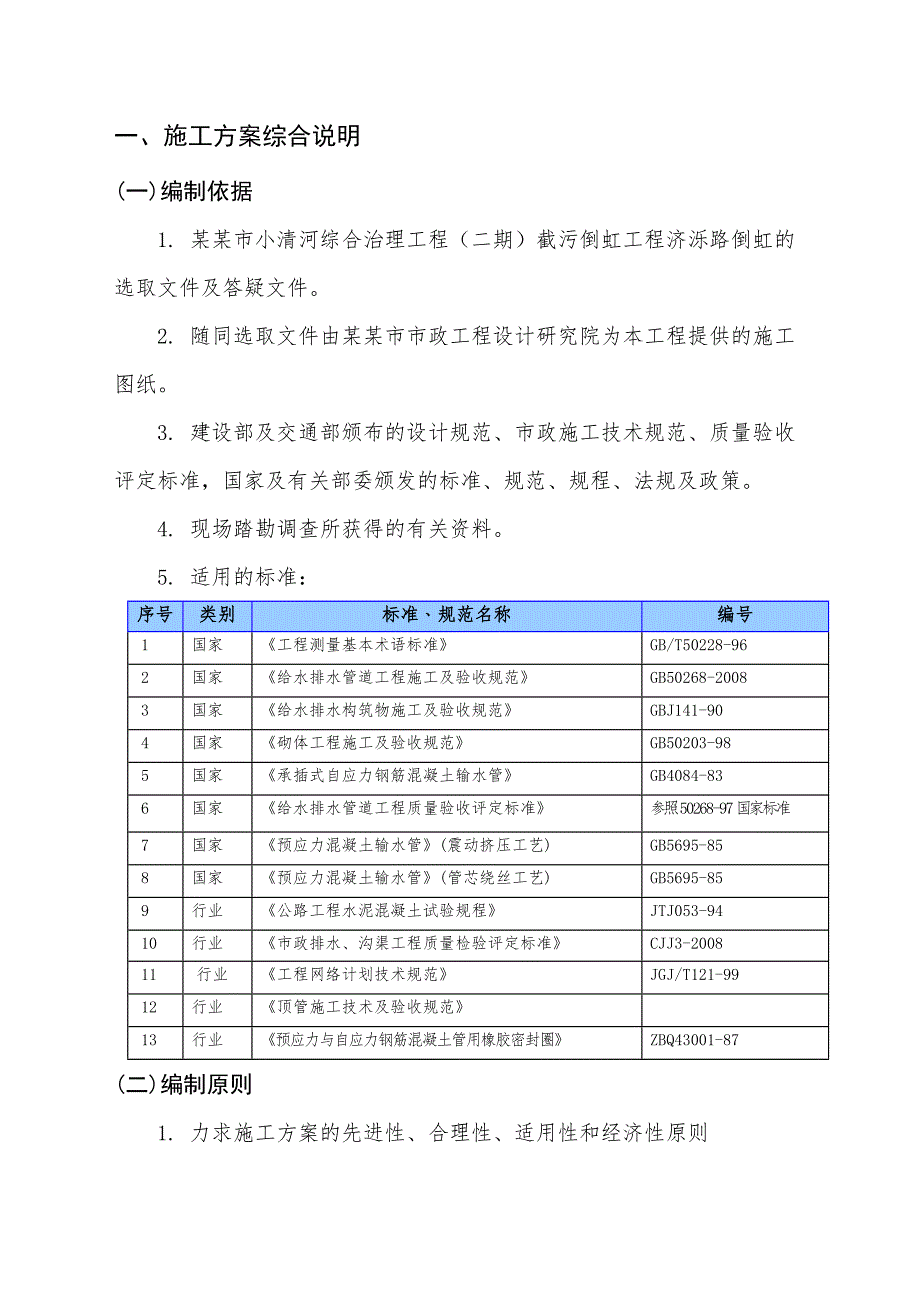

2、合说明(一)编制依据1. 某某市小清河综合治理工程（二期）截污倒虹工程济泺路倒虹的选取文件及答疑文件。2. 随同选取文件由某某市市政工程设计研究院为本工程提供的施工图纸。3. 建设部及交通部颁布的设计规范、市政施工技术规范、质量验收评定标准，国家及有关部委颁发的标准、规范、规程、法规及政策。4. 现场踏勘调查所获得的有关资料。5. 适用的标准：序号类别标准规范名称编号1国家工程测量基本术语标准GB/T50228-962国家给水排水管道工程施工及验收规范GB50268-20083国家给水排水构筑物施工及验收规范GBJ141-904国家砌体工程施工及验收规范GB50203-985国家承插式自应力钢
3、筋混凝土输水管 GB4084-836国家给水排水管道工程质量验收评定标准参照50268-97国家标准7国家预应力混凝土输水管(震动挤压工艺)GB5695-858国家预应力混凝土输水管(管芯绕丝工艺)GB5695-859行业公路工程水泥混凝土试验规程JTJ053-9410行业市政排水、沟渠工程质量检验评定标准CJJ3-200811行业工程网络计划技术规范JGJ/T121-9912行业顶管施工技术及验收规范13行业预应力与自应力钢筋混凝土管用橡胶密封圈ZBQ43001-87(二)编制原则 1. 力求施工方案的先进性、合理性、适用性和经济性原则本施工组织设计将结合本工程特点，运用平行流水作业，做好劳
4、力、材料、机械设备的综合调配，在保证质量、技术安全的前提下，积极采用新工艺、新技术、新材料及新的检验试验方法。2. 确保施工进度的原则根据施工图纸中的工程内容合理安排施工工序，优化资源并充分考虑气候、节假日等对工期的影响，采用平行流水作业及均衡施工方法，运用网络计划技术控制施工进度，保证施工进度。3. 确保质量的原则确定本工程的质量目标，制定创优计划，建立健全质量保证体系，制定每道工序的施工技术措施，确保每道工序、每个分部工程质量均达到合格的要求。4. 安全第一、预防为主的原则确立本工程安全目标，建立健全安全保证体系，完善各类安全管理制度，强化现场各项管理制度、措施的落实，确保安全目标的实现。
5、5. 确保环保、文明施工的原则因地制宜，以人为本。交通、水电、材料、施工场地规划，本着节约用地、防止水土流失的原则，减少污染。精心布置施工现场，合理安排施工便道，充分利用本地资源，降低工程费用。保护周围环境，做好水土保护，创建文明施工工地。6. 遵纪守法和尊重地方风俗的原则施工中严格遵守国家的法律、法规，兼顾地方和群众利益，尊重地方的风俗习惯，做到不扰民、少扰民。(三)质量、工期、安全文明施工目标 1. 质量目标：合格。2. 工期目标：拆迁完成后，确定60日内完成。 3. 安全施工目标：严格按照施工组织设计中的安全生产方案组织施工，确保不出现任何重大安全事故，杜绝责任事故，争创省级安全文明示范
6、工地。4. 环境保护和文明施工目标：做到业主满意，市民认同，达到某某市文明施工要求，争创省级安全文明示范工地。二、工程概况 现状济泺路西侧倒虹穿越小清河段为1.2*1.6钢筋砼方沟，进、出水井均未设置闸门；济泺路东侧倒虹穿越小清河段为2*700玻璃钢管，进、出水井均未设置闸门。因小清河综合整治的实施，现状倒虹出水井位于小清河新建河道内，需重建。济泺路西侧倒虹设计流量1.24M3/s,进、出水管采用D1500钢筋砼管，过河段采用2*D1200钢承口砼管，顶管施工，收集济泺路西侧污水通过此倒虹吸流入第一污水处理厂，全长约213.2米。济泺路东侧倒虹设计流量0.95M3/s,进、出水管采用D1200
7、钢筋砼管，过河段采用2*D1000钢承口砼管，顶管施工，收集济泺路东侧污水通过此倒虹吸流入第一污水处理厂，全长约172.6米。 本次沉井施工的为南侧东西两侧进水井、北侧东西两侧出水井，根据设计图纸和现场的实际情况沉井分三次下沉，每次浇注的高度为4.2米。三、基坑降水及降水井的设置根据某某市勘察测绘研究院提供的地质勘察报告，施工现场地下水位约为21.59-22.22米, 进水井、出水井底标高在12.0-12.5米之间，需要提前打设降水井。根据需要在进水井、出水井四周布设4眼Dn400无砂滤管大口径降水井，工作井降水井深度20m。3.1 降水井平面布置图 3.2 降水井计算：抽水影响半径：122+
8、1.52 =12.1m深度：8.5m潜水泵需要深度：2.5m坡降水位差：S0=3/3+5/5+4.1/10=2.4mS= S0+9+2.5+0.5=14.4m取1.2系数：1.2S=1.2*14.4=17.28m3.3 降水井的施工管井采用反循环钻机成孔，直径600mm，井管采用无砂混凝土井管，外径500mm、内径400mm；井管与井孔之间填滤料，滤料为2-3mm豆石或干净砾石，井管口高出地面0.3m，并加井盖。四、施工技术措施4.1 沉井工艺流程：沉井基坑开挖砂垫层砼垫层井墙制作沉井下沉沉井井墙接高沉井封底隔墙、梁、平台浇筑。4.2 沉井基坑开挖沉井制作前，应根据设计图提供的坐标，放出沉井纵
9、横两个方向的中心轴线和沉井的轮廓线，以及水准标高等，作为沉井的施工依据。本工程的开挖基坑深度为2.5米。基坑底部的平面尺寸，一般比沉井设计的平面尺寸要大一些，以便于支模。本工程沉井外径尺寸B=8.5米、 L=8.5米，矩形基坑下底尺寸为: L1=沉井外径+支模操作面*2 =8.5+1.0*2=10.5米，B1=沉井外径+支模操作面*2 =8.5+1.0*2=10.5米。取井深18m。基坑开挖采用CAT320及CAT320BL型反铲液压挖土机挖土和人工修整相结合，降水后按1：0.5放坡开挖。挖土应严格控制标高，开挖至距坑底标高30cm左右时应采用人工修坡、平底，防止扰动基地土层，坑底如遇淤泥或松
10、软土质应彻底清除并采用砂性土回填、整平夯实。施工时应尽量减少基坑暴露时间。4.3砂垫层构筑砂垫层厚度主要是解决基坑内土质较差与第一节沉井砼重量较大之间的矛盾，防止第一节砼浇筑后产生地面的沉降，影响沉井砼的质量。砂垫层的厚度与沉井的重量和地基土的承载力有关，其计算简图如下：砂垫层厚度H的推导过程如下：G0=(2h+c+2*H*tan) f地式中：f地为地基的承载力，本工程地质较软，根据地勘报告，取50 kN/m2；h为砼垫层厚，根据计算，其值为0.1m；c为刃脚踏面宽，本处为0.30m为砂的内摩擦角,取22.5；对上式运算可得：H=( G0/ f地 -2h-c)/(2* tan)H=(73.5/
11、50-2*0.1-0.30)/(2*tan22.5)=1.17 m,取1.2米。砂垫层的施工，用平板振捣器缓慢振捣平实。4.4 砼垫层、垫木间距1、根据现场的实际情况，沉井刃脚下采用C15砼垫层来支承每一节沉井的重量。计算简图如下：混凝土厚度计算可按下式进行计算：h=(G0/R-c)/2h-砼厚度(m)， G0-第一节沉井单位长度重量（kN/m）,c-刃脚踏面宽度， R-砂垫层允许承载力，一般取100kN/m2本工程沉井制作高度为4.2m,沉井厚度t=700mm,则G0=4.2*0.7*25=73.5 kN/m刃脚踏面宽度c=0.30m,经计算砼厚度h=(73.5/100-0.30)/2=0.
12、22m，取砼厚度为0.22cm，以保证沉井的稳定性。2、承垫木间距计算 承垫木采用标准垫木，标注垫木截面尺寸50cm*16cm，长度1米.每延长米所需垫木数：n= G0/( FP)F枕木接触面积，标准枕木F=10.5=0.5m2；P砂垫层允许承载力，取设计值P=160kPa计算得n=2.01，所以承垫木间距1/2.01=0.47m，取设计承垫木间距0.5m.4.5 井墙制作根据要求沉井采用三次制作，制作阶段加强观测沉降情况，如发现有超标趋势，可将沉井制作高度适当降低。4.5.1 起重设备及脚手工程（1）起重设备根据沉井的实际情况，沉井结构在制作阶段，选用16t汽车吊作为起重设备。（2）脚手工程
13、本工程的特点是沉井制作完成后再进行下沉施工，因此沉井内、外脚手均搭设在砂垫层上。在沉井制作期间，由于沉井可能出现不同程度的沉降，为安全起见，内、外脚手与井壁是脱离的，距离约30cm，本工程内外脚手架均为轮扣式钢管脚手架，采用外径为48mm，壁厚3.5mm的无缝架管。内、外脚手沿沉井井壁四周组成整体框架结构，每2m设斜撑一根，外侧用粗眼安全网封闭，内外脚手的作业层均铺5cm厚木架板。4.5.2 模板工程支模工艺流程如下：刃脚砖砌胎模搭内架立内模板绑钢筋 穿对拉螺栓 放预埋件及套墙管等 立外模板 紧固螺栓固定模板 检查、校正（1）刃脚砖砌胎模待砂垫层上素砼垫层达到一定强度后，根据设计井位在垫层上精确测放沉井平面位置，进行砖胎模施工，砌砖时应用低标号水泥砂浆，并确保刃脚斜面平整，用石灰和少量水泥拌和物粉刷砖砌胎模，砖砌胎模应予留沉井井壁模板拉杆螺丝的孔位。（2）架立模板模板拼装、围檩、立筋应按模板的翻样图施工，模板要由脚手架提供操作立模条件，予埋件及穿墙洞应在内模架立后完成，并应确保其位置、标高、轴线的正确。沉井施工模板外侧采用镜面木模板，内侧采用竹胶板。在预留洞、井壁底板位置等特殊部位采用木模，在沉井插筋部位用2厘米木板间隔拼装，拼装的木模其表面应进行刨光，拼缝严密平整，不漏浆，所有模板表面平整后符合规范要求。围檩立筋采用50钢
