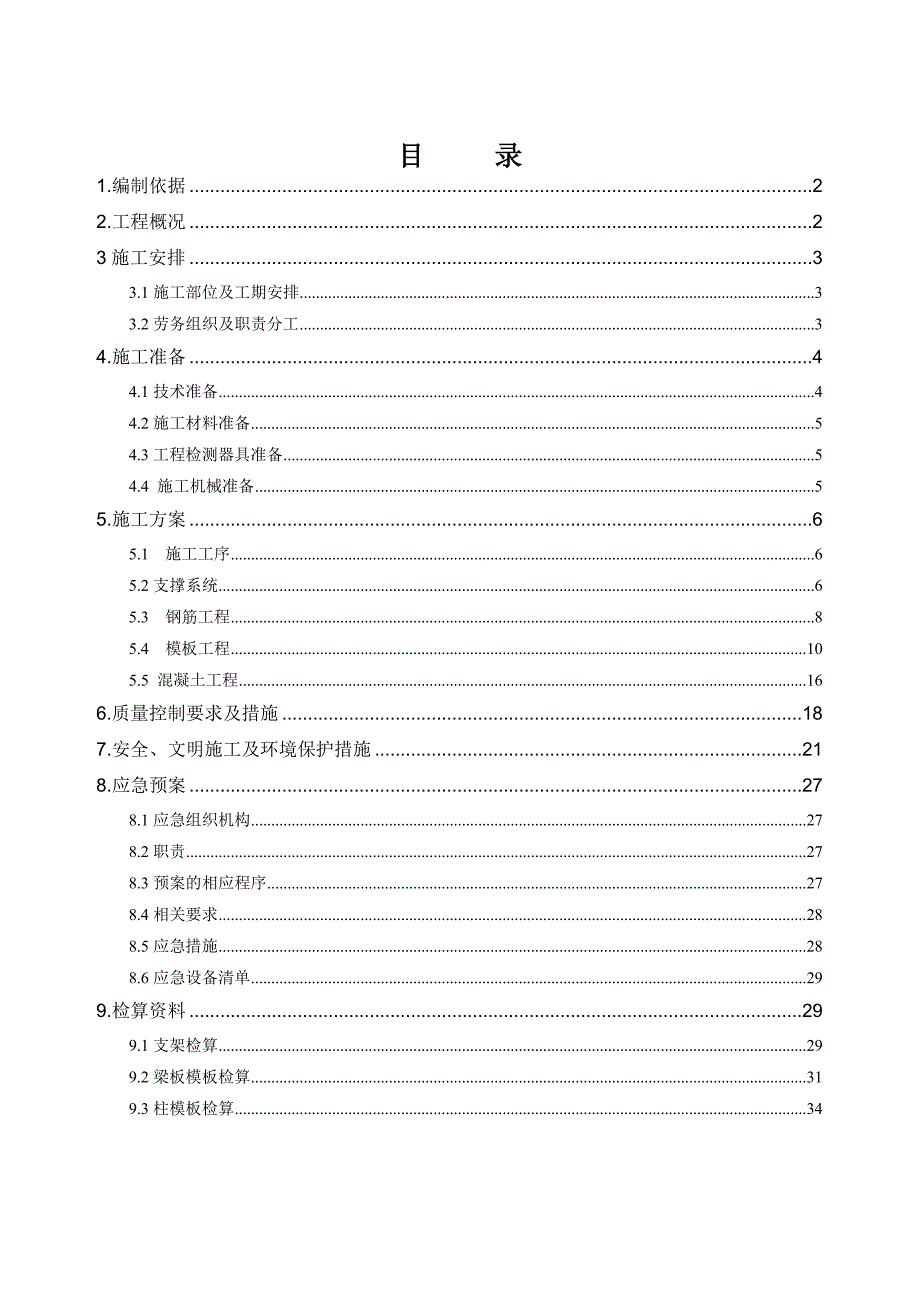

1、目 录1.编制依据22.工程概况23施工安排33.1施工部位及工期安排33.2劳务组织及职责分工34.施工准备44.1技术准备44.2施工材料准备54.3工程检测器具准备54.4 施工机械准备55.施工方案65.1 施工工序65.2支撑系统65.3 钢筋工程85.4 模板工程105.5 混凝土工程166.质量控制要求及措施187.安全、文明施工及环境保护措施218.应急预案278.1应急组织机构278.2职责278.3预案的相应程序278.4相关要求288.5应急措施288.6应急设备清单299.检算资料299.1支架检算299.2梁板模板检算319.3柱模板检算341.编制依据 1.1 某某

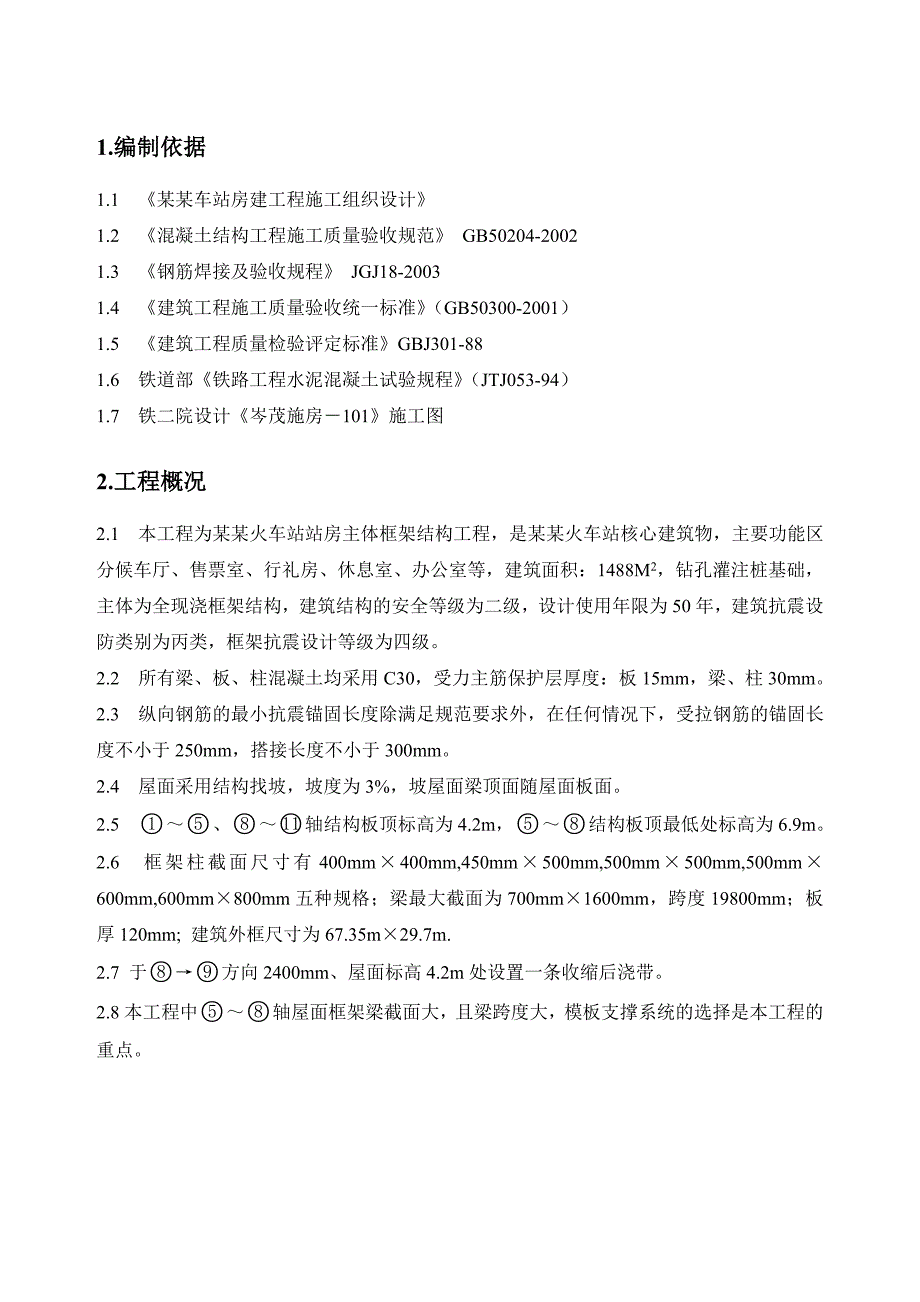

2、车站房建工程施工组织设计1.2 混凝土结构工程施工质量验收规范 GB50204-20021.3 钢筋焊接及验收规程 JGJ18-20031.4 建筑工程施工质量验收统一标准（GB50300-2001）1.5 建筑工程质量检验评定标准GBJ301-881.6 铁道部铁路工程水泥混凝土试验规程（JTJ053-94）1.7 铁二院设计岑茂施房101施工图2.工程概况2.1 本工程为某某火车站站房主体框架结构工程，是某某火车站核心建筑物，主要功能区分候车厅、售票室、行礼房、休息室、办公室等，建筑面积：1488M2，钻孔灌注桩基础，主体为全现浇框架结构，建筑结构的安全等级为二级，设计使用年限为50年，建
3、筑抗震设防类别为丙类，框架抗震设计等级为四级。2.2 所有梁、板、柱混凝土均采用C30，受力主筋保护层厚度：板15mm，梁、柱30mm。2.3 纵向钢筋的最小抗震锚固长度除满足规范要求外，在任何情况下，受拉钢筋的锚固长度不小于250mm，搭接长度不小于300mm。2.4 屋面采用结构找坡，坡度为3%，坡屋面梁顶面随屋面板面。2.5 、轴结构板顶标高为4.2m，结构板顶最低处标高为6.9m。2.6 框架柱截面尺寸有400mm400mm,450mm500mm,500mm500mm,500mm600mm,600mm800mm五种规格；梁最大截面为700mm1600mm，跨度19800mm；板厚120

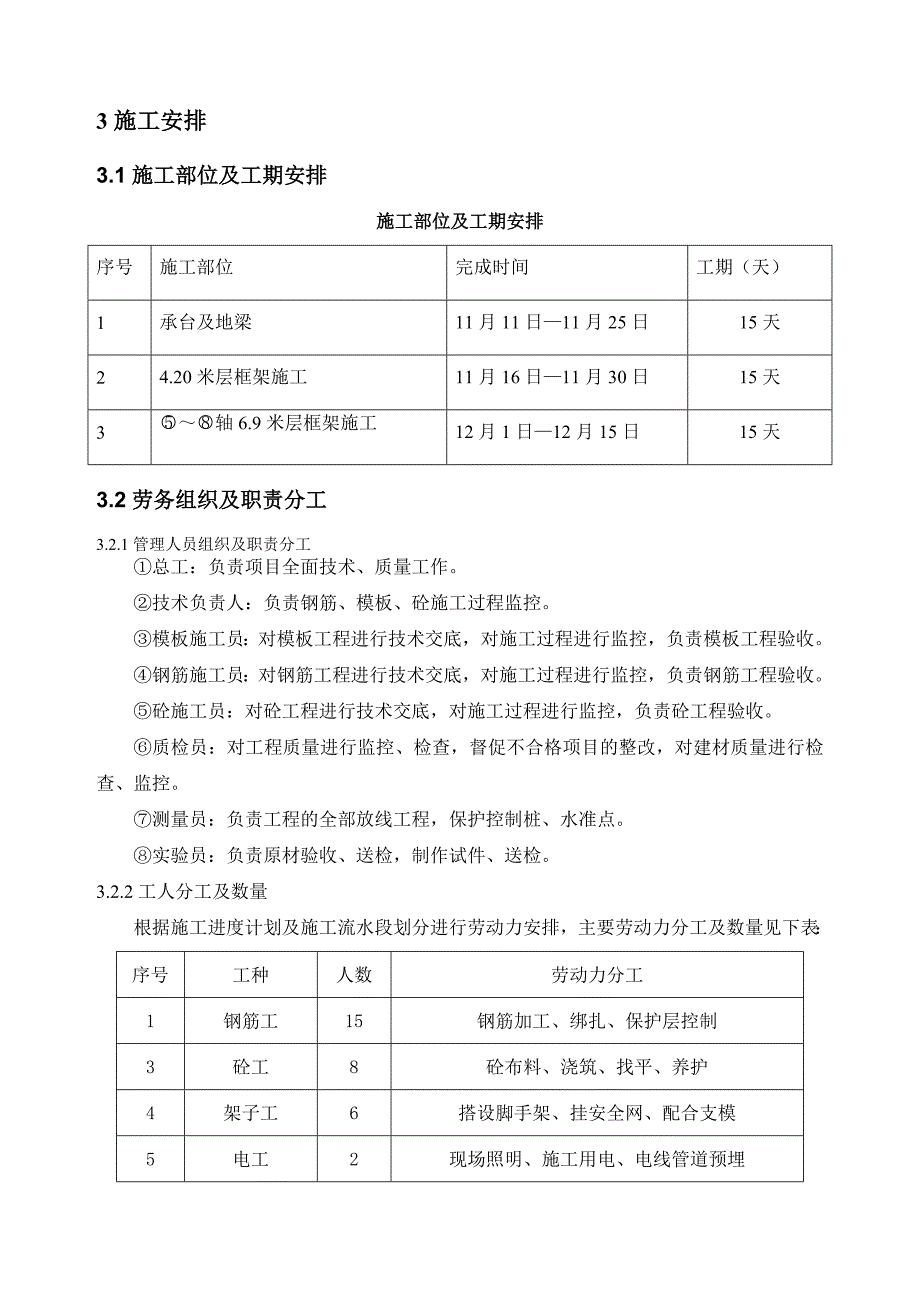

4、mm; 建筑外框尺寸为67.35m29.7m.2.7 于方向2400mm、屋面标高4.2m处设置一条收缩后浇带。2.8本工程中轴屋面框架梁截面大，且梁跨度大，模板支撑系统的选择是本工程的重点。3施工安排3.1施工部位及工期安排施工部位及工期安排序号施工部位完成时间工期（天）1承台及地梁11月11日11月25日15天24.20米层框架施工11月16日11月30日15天3轴6.9米层框架施工12月1日12月15日15天3.2劳务组织及职责分工3.2.1管理人员组织及职责分工总工：负责项目全面技术、质量工作。技术负责人：负责钢筋、模板、砼施工过程监控。模板施工员：对模板工程进行技术交底，对施工过程进
5、行监控，负责模板工程验收。钢筋施工员：对钢筋工程进行技术交底，对施工过程进行监控，负责钢筋工程验收。砼施工员：对砼工程进行技术交底，对施工过程进行监控，负责砼工程验收。质检员：对工程质量进行监控、检查，督促不合格项目的整改，对建材质量进行检查、监控。测量员：负责工程的全部放线工程，保护控制桩、水准点。实验员：负责原材验收、送检，制作试件、送检。3.2.2工人分工及数量根据施工进度计划及施工流水段划分进行劳动力安排，主要劳动力分工及数量见下表：序号工种人数劳动力分工1钢筋工15钢筋加工、绑扎、保护层控制3砼工8砼布料、浇筑、找平、养护4架子工6搭设脚手架、挂安全网、配合支模5电工2现场照明、施工
6、用电、电线管道预埋6木工20模板配制、安装、加固、预埋件安装7电焊工2钢筋焊接、预埋件制作8机械工2输送泵等机械操作9普工10合计654.施工准备4.1技术准备4.1.1 图纸会审认真作好图纸会审工作，对于减少施工图的差错，提高工程质量，保证施工顺利进行有重要作用。在图纸会审前，由技术负责人（总工程师）组织工程技术人员等进行熟悉图纸，领会设计意图，明确技术和质量要求。4.1.2 技术交底为了使参与施工的工程技术人员和施工人员明了所担负的工程任务和工程特点、技术要求和施工工艺等，做到心中有数，有计划、有目的组织施工，在工程正式施工前逐级认真做好技术交底工作。交底的内容包括：施工图交底、施工组织设
7、计交底、施工方案交底、设计变更交底及分项工程技术交底。班组一级交底工作，由施工员向班组工人进行交底，这是技术交底的关键。交底时要结合具体操作部位，阐明技术规范和标准的规定，明确对关键部位的质量要求、操作要点及注意事项，主要包括：1）操作技术标准、施工工艺；2）质量标准及验收规定；3）安全技术措施。技术交底必须填写交底通知单，交底记录归入工程技术档案。4.1.3施工现场道路、水、电已通，具备站房主体结构施工的条件。4.1.4钻孔桩基础已施工完成，且经桩基检测验收合格。4.1.5基础完成部分回填施工，经密实度检测合格，同意隐蔽。4.2施工材料准备主要材料计划如下表：序号名称单位数量主要用途11.5
8、厚多层胶合板M22800支模248*3.5mm钢管T90模板支撑加固3钢筋T110钢筋绑扎4扣件个5600模板支撑加固5混凝土M32300砼浇筑6木方M13500模板支撑加固7竹架板块6004.3工程检测器具准备序号名称规格型号单位数量备注1全站仪BTS-6082C台1合格2水准仪DS2400台1符合DSZ3级3卷尺50m 把2级4卷尺5m 把125靠尺2m 把16塞尺01.5cm把27钢尺100m把14.4 施工机械准备序号名称型号规格数量备注1圆锯机MJ2241木工车间2平刨机MB51413对焊机UN1501钢筋车间4钢筋切断机GQ40-115钢筋弯曲机GJ7-4016拉丝机GJ6-4/8
9、17电焊机BX3-50018电焊机BX3-3019混凝土输送泵HBT-601搅拌站10搅拌车311振捣棒插入式412平板振动器15.施工方案5.1 施工工序 5.1.1 施工步骤本工程主体框架分四段完成：第一段：1.15m以下承台及基础梁施工。 第二段：1.15米4.20米层框架柱、板、梁施工。 第三段：轴框架柱、板、梁施工。 第四段：后浇带浇筑。5.1.2具体施工顺序 施工控制网建立基底加固处理支撑系统搭设柱钢筋绑扎柱钢筋验收柱模板支设梁、板底模板支设梁板钢筋绑扎梁侧模支设钢筋、模板验收混凝土浇筑脚手架拆除5.2支撑系统5.2.1支撑系统选择本工程梁、板模板支撑系统选用满堂钢管架支撑，梁底立
10、杆根据计算确定加密方案。钢管采用483.5钢管，直角扣件、旋转扣件、对接扣件连接；立杆下端设底座，用于承受并传递荷给地基，立杆顶部以水平钢管沿梁长度方向扣接，水平钢管上铺810cm木方立放作模板内楞，通过调整横杆与立杆连接扣件控制梁、板底标高，截面尺寸为0.71.6m的梁下横杆采用双扣件。支撑架超出梁宽两排。所有用材必须经严格挑选，有裂缝的钢管、有脆裂、变形、滑丝的扣件、顶托严禁使用。高跨板底支架立杆双向间距1.5m，步距1.8m，屋面框架主梁底立杆纵向间距0.6m，步距1.2m。低跨板底支架立杆双向间距1.5m，步距1.8m，梁底立杆纵向间距1.2m，步距1.5m。5.2.2构造要求及技术措
11、施地基处理回填土采用2：8灰土分层夯实，密实度采用环刀取样进行试验，表面用C10混凝土进行硬化，厚度为100mm。外围四周以硬化的回填土作为基础，所有的基础必须平整。基础上、底座下设置垫板，其厚度不小于50mm，布设必须平稳，不得悬空。并在四周距支撑架外立杆50cm处挖设一浅排水沟。立杆整个支撑系统采用满堂立杆，立杆底采用底座，立杆间距根据后面计算确定。立杆接头采用对接扣件连接，立杆与水平杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm。水平杆水平杆用直角扣件与立柱扣紧；纵横向水平杆间用直角扣件
12、扣紧。其长度大于3跨、不小于6m。水平杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。水平杆伸出外排立杆边缘不小于10cm，且不大于30cm，水平杆间距应与立杆柱间距相同，且根据作业层脚手板搭设的需要，可在两立柱之间等间距设置短水平杆，其最大间距不大于75cm。最上一道水平杆距离模板不超过80cm。扫地杆扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上。剪刀撑剪力撑随立杆、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置。模板下第1道水平杆部位及扫地杆部位设水平剪力撑，垂直剪刀撑纵横向每4跨设置一道，斜杆与地面的夹角在
13、45度60度之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立杆上，另一根斜杆扣在水平杆上，两端分别用旋转扣件固定，中间增加24个扣结点。所有固定点距离主节点距离不大于15cm，最下部的斜杆与立杆的连接点距地面的高度控制在30cm内。剪刀撑的杆件连接采用搭接。其搭接长度100cm，并用不小于2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离10cm。脚手板脚手板采用竹架板，宽2530cm，长3m，沿框架外围铺设，脚手板设置在4根横向水平杆上，并在两端8cm处用直径1.2mm的镀锌铁丝固定。作业层脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距离接缝的距离均不大于15cm，拐角处两个方向的脚手板应重叠放置，避免出现探头及空挡现象。防护设施外围架立杆于1.2m及2.4m设有两道防护栏杆，底部侧面设18cm高的挡脚板。5.2.3搭设和拆除搭设顺序：做好搭设的准备工作按梁、板平面形状放线铺设垫木按立杆间距排放底层放置纵向扫地杆逐根树立立杆，随即与纵向扫地杆扣牢安装横向扫地杆，并与立杆或纵向扫地杆扣牢安装第一步水平杆加设临时抛撑（上端与第三步水平杆扣牢，在装设两道水平杆后方可拆除）加设剪刀撑铺脚手板绑扎护身栏杆脚板立挂安全网.支撑架在搭设过程中要进行中
