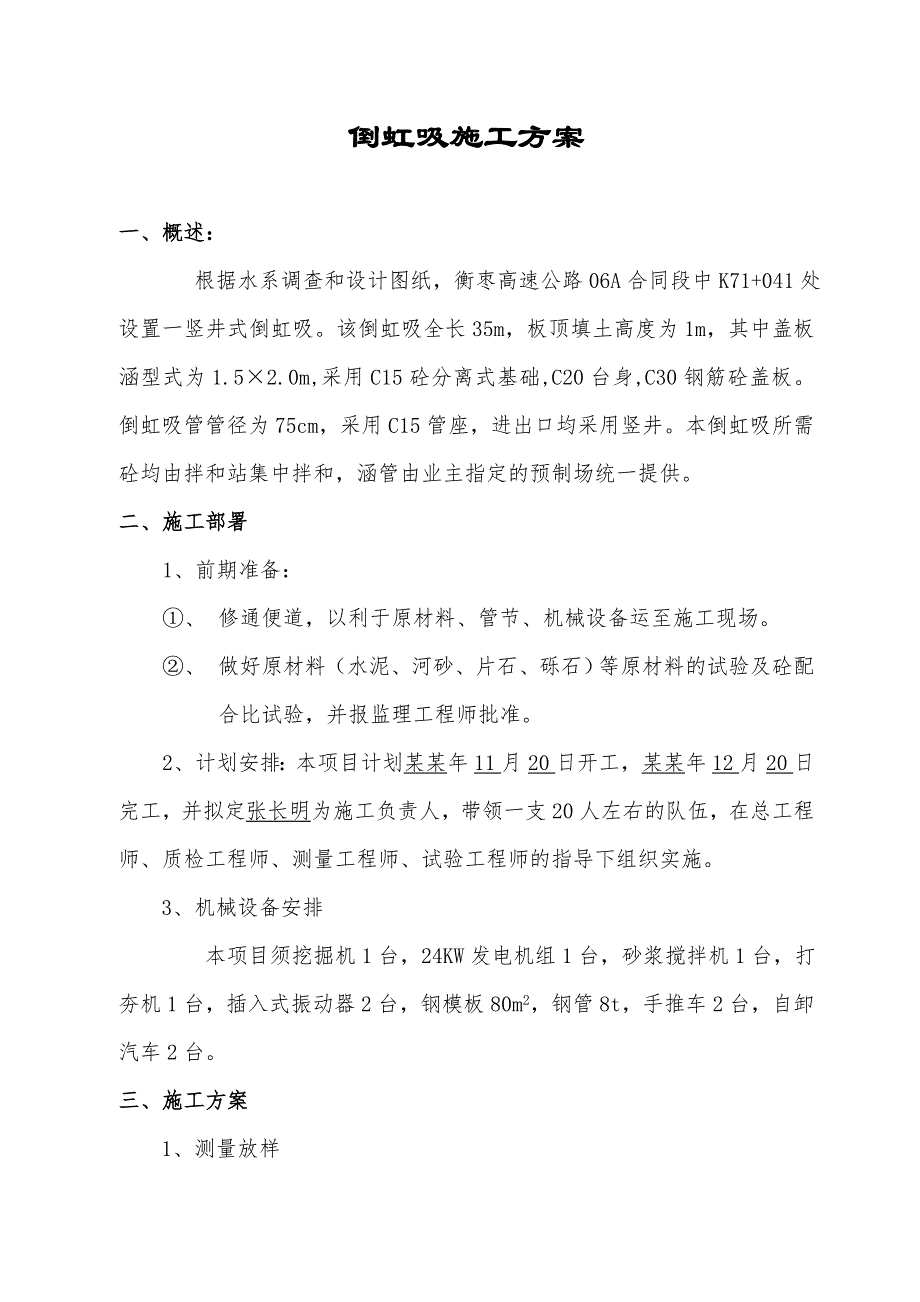

1、倒虹吸施工方案一、概述： 根据水系调查和设计图纸，衡枣高速公路06A合同段中K71+041处设置一竖井式倒虹吸。该倒虹吸全长35m，板顶填土高度为1m，其中盖板涵型式为1.52.0m,采用C15砼分离式基础,C20台身,C30钢筋砼盖板。倒虹吸管管径为75cm，采用C15管座，进出口均采用竖井。本倒虹吸所需砼均由拌和站集中拌和，涵管由业主指定的预制场统一提供。二、施工部署1、前期准备：、 修通便道，以利于原材料、管节、机械设备运至施工现场。、 做好原材料（水泥、河砂、片石、砾石）等原材料的试验及砼配合比试验，并报监理工程师批准。2、计划安排：本项目计划某某年11月20日开工，某某年12月20日

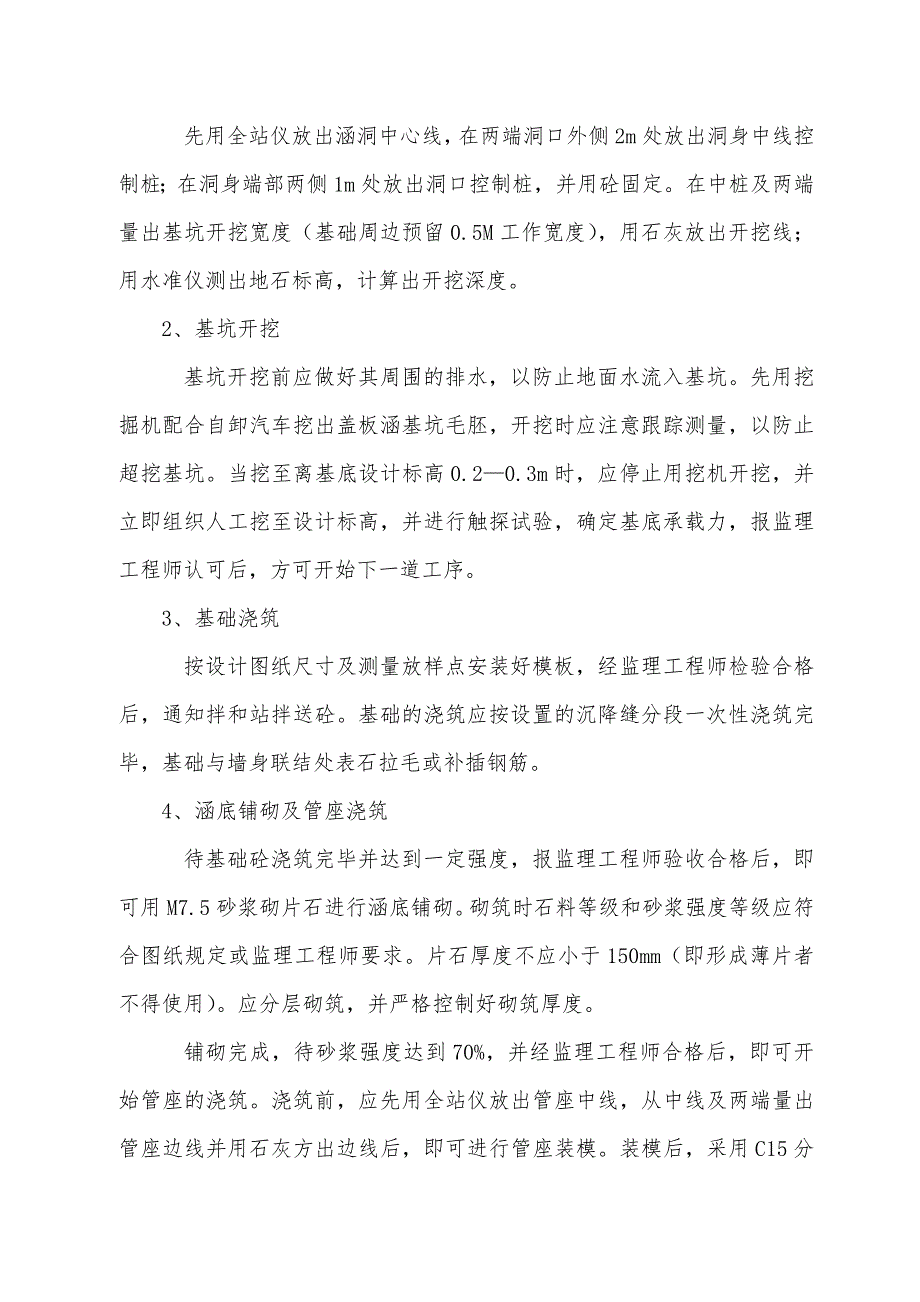

2、完工，并拟定张长明为施工负责人，带领一支20人左右的队伍，在总工程师、质检工程师、测量工程师、试验工程师的指导下组织实施。 3、机械设备安排 本项目须挖掘机1台，24KW发电机组1台，砂浆搅拌机1台，打夯机1台，插入式振动器2台，钢模板80m2，钢管8t，手推车2台，自卸汽车2台。 三、施工方案 1、测量放样先用全站仪放出涵洞中心线，在两端洞口外侧2m处放出洞身中线控制桩；在洞身端部两侧1m处放出洞口控制桩，并用砼固定。在中桩及两端量出基坑开挖宽度（基础周边预留0.5M工作宽度），用石灰放出开挖线；用水准仪测出地石标高，计算出开挖深度。2、基坑开挖基坑开挖前应做好其周围的排水，以防止地面水流入
3、基坑。先用挖掘机配合自卸汽车挖出盖板涵基坑毛胚，开挖时应注意跟踪测量，以防止超挖基坑。当挖至离基底设计标高0.20.3m时，应停止用挖机开挖，并立即组织人工挖至设计标高，并进行触探试验，确定基底承载力，报监理工程师认可后，方可开始下一道工序。3、基础浇筑 按设计图纸尺寸及测量放样点安装好模板，经监理工程师检验合格后，通知拌和站拌送砼。基础的浇筑应按设置的沉降缝分段一次性浇筑完毕，基础与墙身联结处表石拉毛或补插钢筋。4、涵底铺砌及管座浇筑 待基础砼浇筑完毕并达到一定强度，报监理工程师验收合格后，即可用M7.5砂浆砌片石进行涵底铺砌。砌筑时石料等级和砂浆强度等级应符合图纸规定或监理工程师要求。片石

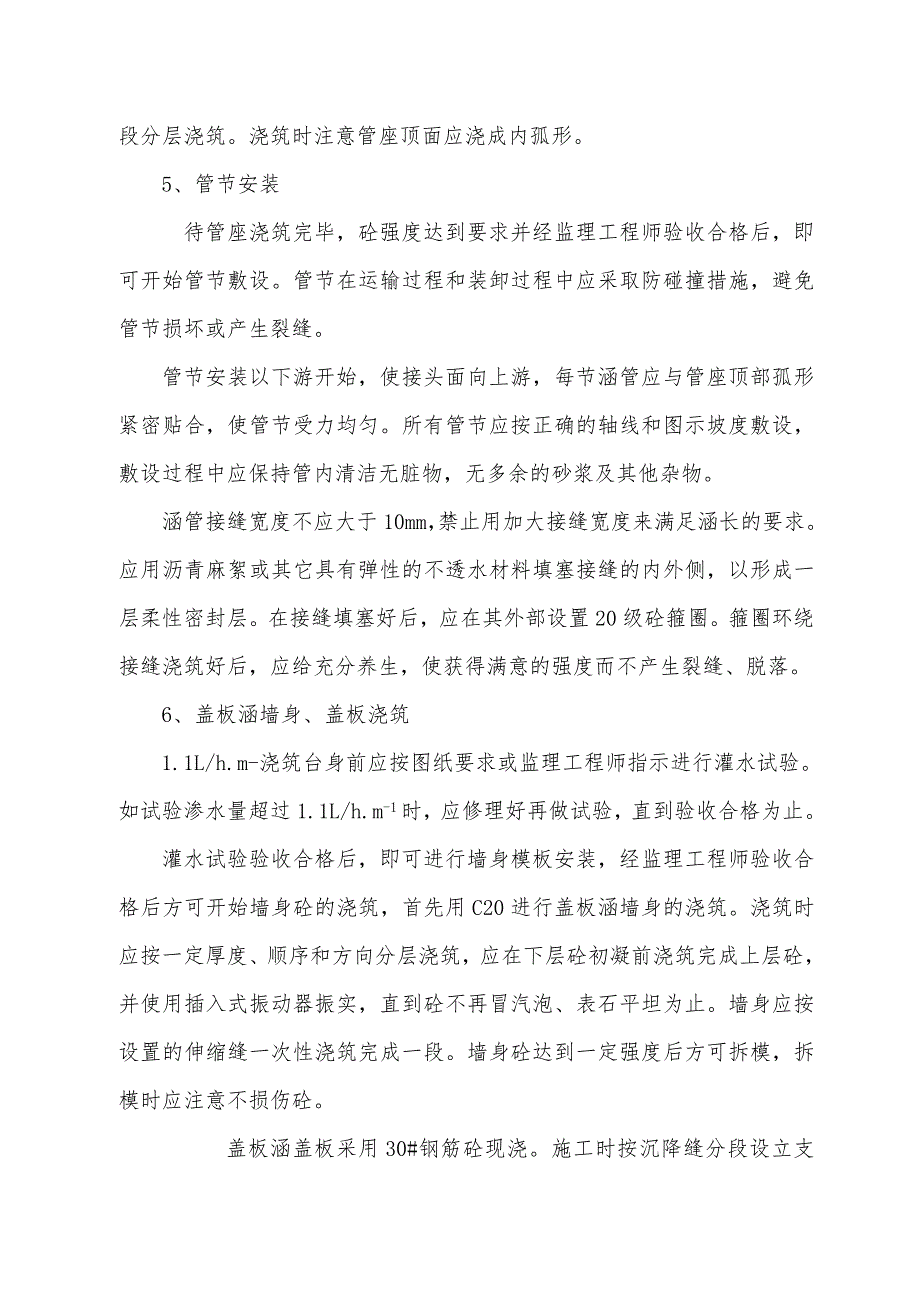

4、厚度不应小于150mm（即形成薄片者不得使用）。应分层砌筑，并严格控制好砌筑厚度。铺砌完成，待砂浆强度达到70%，并经监理工程师合格后，即可开始管座的浇筑。浇筑前，应先用全站仪放出管座中线，从中线及两端量出管座边线并用石灰方出边线后，即可进行管座装模。装模后，采用C15分段分层浇筑。浇筑时注意管座顶面应浇成内孤形。5、管节安装待管座浇筑完毕，砼强度达到要求并经监理工程师验收合格后，即可开始管节敷设。管节在运输过程和装卸过程中应采取防碰撞措施，避免管节损坏或产生裂缝。管节安装以下游开始，使接头面向上游，每节涵管应与管座顶部孤形紧密贴合，使管节受力均匀。所有管节应按正确的轴线和图示坡度敷设，敷设过
5、程中应保持管内清洁无脏物，无多余的砂浆及其他杂物。涵管接缝宽度不应大于10mm，禁止用加大接缝宽度来满足涵长的要求。应用沥青麻絮或其它具有弹性的不透水材料填塞接缝的内外侧，以形成一层柔性密封层。在接缝填塞好后，应在其外部设置20级砼箍圈。箍圈环绕接缝浇筑好后，应给充分养生，使获得满意的强度而不产生裂缝、脱落。6、盖板涵墙身、盖板浇筑1.1L/h.m-浇筑台身前应按图纸要求或监理工程师指示进行灌水试验。如试验渗水量超过1.1L/h.m-1时，应修理好再做试验，直到验收合格为止。灌水试验验收合格后，即可进行墙身模板安装，经监理工程师验收合格后方可开始墙身砼的浇筑，首先用C20进行盖板涵墙身的浇筑。
6、浇筑时应按一定厚度、顺序和方向分层浇筑，应在下层砼初凝前浇筑完成上层砼，并使用插入式振动器振实，直到砼不再冒汽泡、表石平坦为止。墙身应按设置的伸缩缝一次性浇筑完成一段。墙身砼达到一定强度后方可拆模，拆模时应注意不损伤砼。盖板涵盖板采用30#钢筋砼现浇。施工时按沉降缝分段设立支架模板，并按图布置钢筋网，经监理工程师认可后方可进行砼浇筑。砼必须严格按配合比设计配料，施工时必须使沉降缝分段的每块板一次性尽快完成，振捣密实。7、检查井墙身、盖板浇筑盖板涵验收合格后，即可开始检查井的浇筑，台身、侧墙、盖板分别采用C20、C15 、C30钢筋砼现浇，浇筑方法同前所述盖板涵浇筑方法。盖板浇筑完成后，检查井两
7、盖板间缝应用沥青麻絮填塞，检查井应沿墙身向下每隔0.4m设置扶梯，以便于检查。8、洞口施工倒虹吸进、出水口均设置竖井。倒虹吸管上、下游两端与竖井用C15连接，施工时应做到连接紧密，以免漏水。竖井井身采用1.25m钢筋砼圆管。水流入竖井前设置沉淀池，流入倒虹吸前设置留泥井，以免污泥及其它杂物进入倒虹吸，填塞吸管而造成水流不畅。此外，为防止漂浮物或人、畜吸（跌）入竖井和倒虹吸管内，在竖井进口处需设立拦污栅。倒虹吸进、出水口竖井井盖应在倒虹吸竣工后及时盖上。9、填土经检验倒虹吸管安装及接缝符合要求，并且其砌体砂浆或砼强度达到设计强度的70%，方可进行回填作业。用掺5%石灰的土进行回填。石灰土应分层推铺，并用符合要求的设备压实。每层都应压实到图纸或监理工程师要求的压实度标准。石灰土的含水量应严格控制。四、环境保护1、 做好临时排水工作，防止水土流失而影响农用灌溉。2、 坚持文明施工。材料堆放整齐，废物应及时清理或处置。3、 时刻注意安全施工，在施工场地设立安全标志牌，禁止非施工人员进入。
