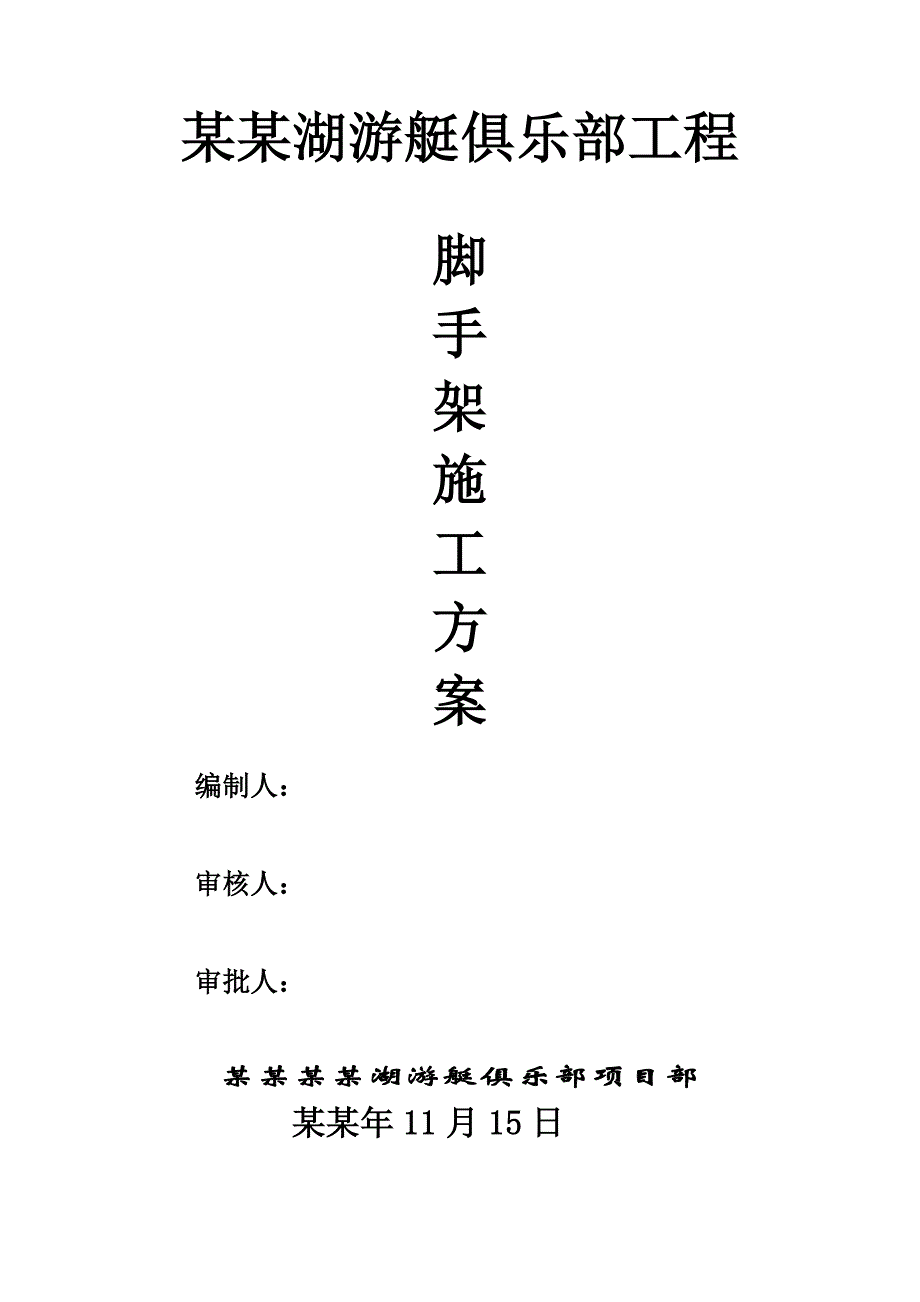

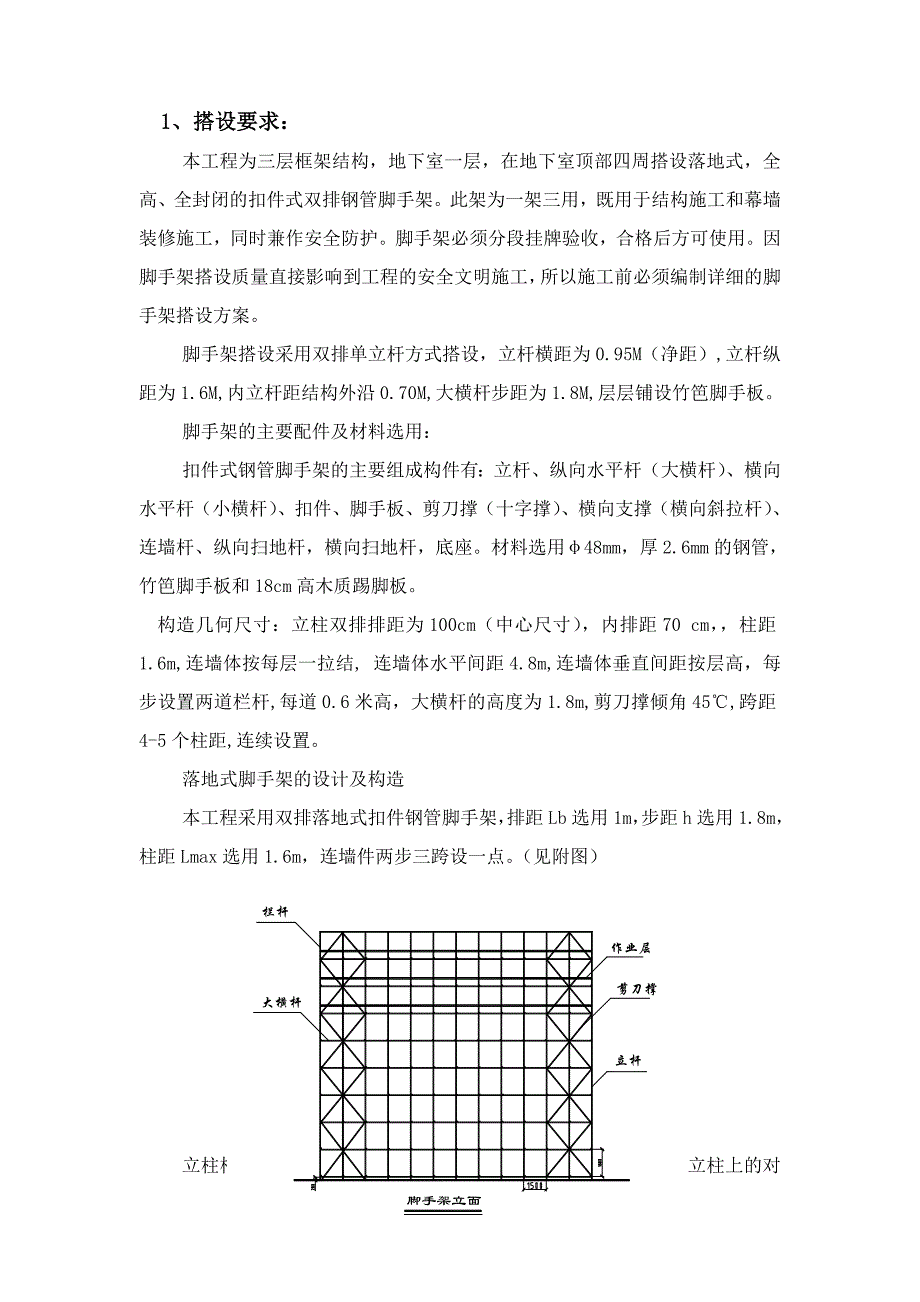

1、某某湖游艇俱乐部工程脚手架施工方案编制人： 审核人： 审批人： 某某某某湖游艇俱乐部项目部某某年11月15日1、搭设要求：本工程为三层框架结构，地下室一层，在地下室顶部四周搭设落地式，全高、全封闭的扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和幕墙装修施工，同时兼作安全防护。脚手架必须分段挂牌验收，合格后方可使用。因脚手架搭设质量直接影响到工程的安全文明施工，所以施工前必须编制详细的脚手架搭设方案。脚手架搭设采用双排单立杆方式搭设，立杆横距为0.95M（净距）,立杆纵距为1.6M,内立杆距结构外沿0.70M,大横杆步距为1.8M,层层铺设竹笆脚手板。脚手架的主要配件及材料选用：扣件式钢
2、管脚手架的主要组成构件有：立杆、纵向水平杆（大横杆）、横向水平杆（小横杆）、扣件、脚手板、剪刀撑（十字撑）、横向支撑（横向斜拉杆）、连墙杆、纵向扫地杆，横向扫地杆，底座。材料选用48mm，厚2.6mm的钢管，竹笆脚手板和18cm高木质踢脚板。构造几何尺寸：立柱双排排距为100cm（中心尺寸），内排距70 cm，柱距1.6m,连墙体按每层一拉结, 连墙体水平间距4.8m,连墙体垂直间距按层高，每步设置两道栏杆,每道0.6米高，大横杆的高度为1.8m,剪刀撑倾角45,跨距4-5个柱距,连续设置。落地式脚手架的设计及构造本工程采用双排落地式扣件钢管脚手架，排距Lb选用1m，步距h选用1.8m，柱距L

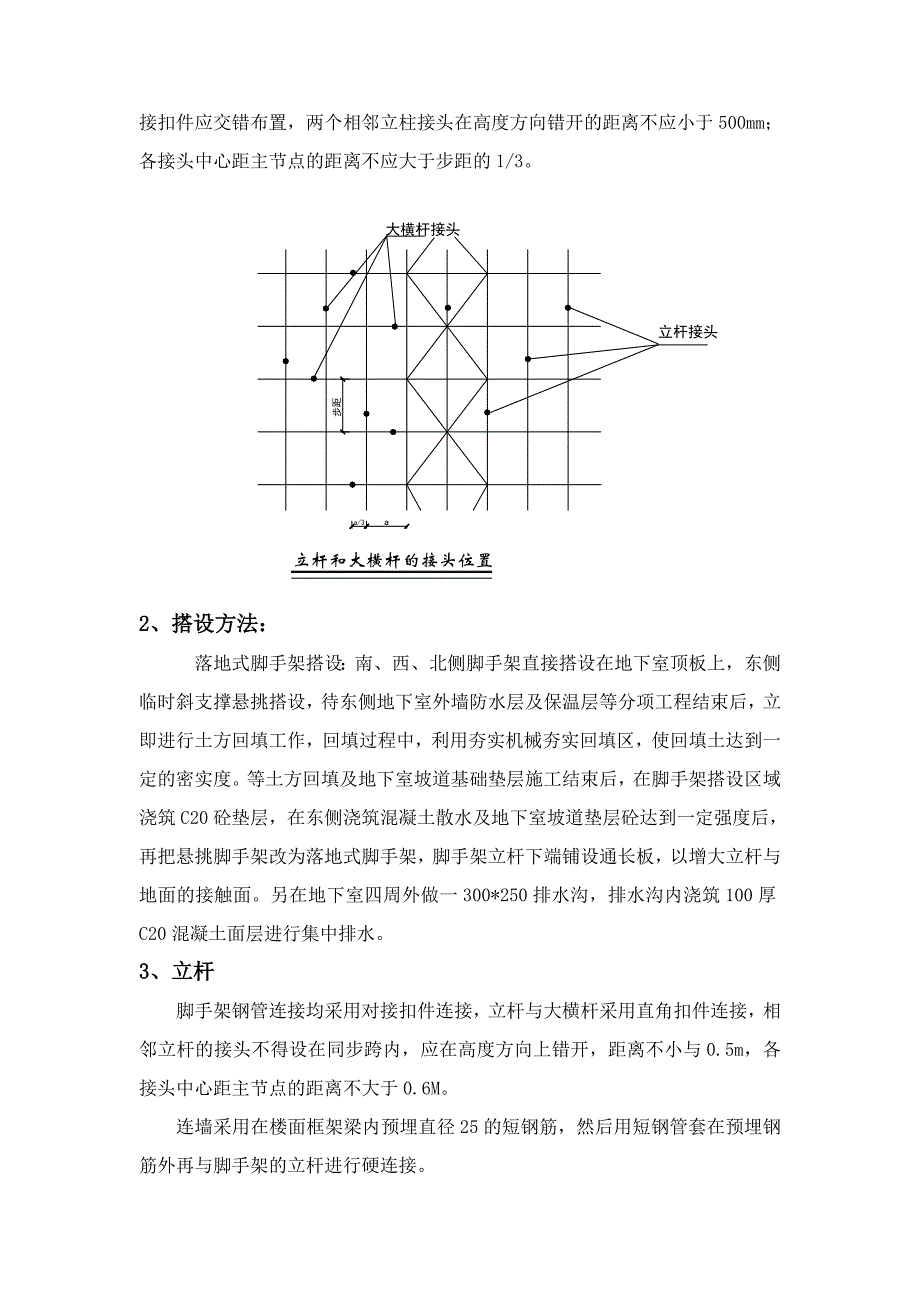

3、max选用1.6m，连墙件两步三跨设一点。（见附图）立柱构造要求：立柱接头必须采用对接扣件对接，对接应符合立柱上的对接扣件应交错布置，两个相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中心距主节点的距离不应大于步距的1/3。2、搭设方法：落地式脚手架搭设：南、西、北侧脚手架直接搭设在地下室顶板上，东侧临时斜支撑悬挑搭设，待东侧地下室外墙防水层及保温层等分项工程结束后，立即进行土方回填工作，回填过程中，利用夯实机械夯实回填区，使回填土达到一定的密实度。等土方回填及地下室坡道基础垫层施工结束后，在脚手架搭设区域浇筑C20砼垫层，在东侧浇筑混凝土散水及地下室坡道垫层砼达到一定强度后，再把
4、悬挑脚手架改为落地式脚手架，脚手架立杆下端铺设通长板，以增大立杆与地面的接触面。另在地下室四周外做一300*250排水沟，排水沟内浇筑100厚C20混凝土面层进行集中排水。3、立杆脚手架钢管连接均采用对接扣件连接，立杆与大横杆采用直角扣件连接，相邻立杆的接头不得设在同步跨内，应在高度方向上错开，距离不小与0.5m，各接头中心距主节点的距离不大于0.6M。连墙采用在楼面框架梁内预埋直径25的短钢筋，然后用短钢管套在预埋钢筋外再与脚手架的立杆进行硬连接。4、纵向水平杆件（大横杆）：本工程采用竹笆脚手板，故纵向水平杆在横向水平杆上面，在立柱内侧，用直角扣件扣紧，杆件采用对接扣件，连接其接头交错布置，
5、不在同步同跨内，四周须交圈设置。5、横向水平杆件（小横杆）：每一立杆与大横杆相交处（即主节点）必须设置横向水平杆，跨中可根据需要设一根，用直角扣件扣紧。6、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20CM处的立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立杆上，有高低跨，则将高处的纵向扫地杆向低处延长两跨，与立杆固定。7、支撑:剪刀撑的倾角为45度,跨距为4-5个步距,连续设置,接头搭接,搭接长度不小于1200,扣件不少于3个,支撑杆件必须和相靠的立杆连接.大横杆用旋转扣件固定.8、脚手板架子内的脚手板采用竹笆，应符合质量要求，并与大横杆用14#镀锌铁丝绑扎牢固，脚手架与
6、墙体间的防护板采用竹串片脚手板，应符合质量要求，架手板应设置在四根横向的水平杆上，搭接长度不小于20CM，支承长度不小于10CM，用10镀锌铁丝扎牢，每段设2-3层满铺架手板，脚手板距墙间距不大于10CM，工作层必须设20CM高的踢脚板，踢脚板用14#铁丝与外立杆绑扎牢固，板外侧刷黄油漆，外侧挂设阻燃型密目网封闭。9、安全网脚手架外侧设全封闭阻燃密目安全网，与架体绑扎牢固。10、杆件搭设A、脚手架的搭设顺序为下：立柱（在木板上） 放置纵向扫地杆 横向扫地杆 第一排纵向水平杆 第一排横向水平杆 连墙杆 第二排纵向水平杆第二排横向水平杆 剪刀撑(剪刀撑在高度达到9m时即要搭设,随着脚手架的增高,剪
7、刀撑跟着连续设置) 铺脚手板 搭防护栏杆 扎安全网B、搭设立杆注意事项：相邻立柱的对接扣件，不得在同一高度内，要求同前述。连墙件必须及时按要求设置，不得有误。它是保证架体稳定的关键，部分不在木板上的立杆，设斜支撑予以加固。C、纵、横向的水平杆杆件构造，必须按前述的规定设置。同步的纵向水平杆件必须交圈，用扣件与内外角柱扣紧固定。双排架的横向水平杆靠墙一端至墙面距离不大于10cm。D、搭设连墙杆、剪刀撑、横向支撑的注意事项：墙体内外的横杆必须用楔形木楔紧，不得松动，要有可靠的锁紧措施。在非洞口部位，在墙体的内外侧可不用横杆，直接在墙的内外侧用扣件紧锁在连墙杆上。扣件规格必须和钢管外径相同。扣件螺栓
8、拧紧力距不应小于40N-M和不应大于65N-M。对接扣件的开口应朝上或朝内。各杆件端头伸出扣件边缘长度不小于10 cm。E、铺设脚手板的注意事项：工作层的竹笆应满铺、铺稳，靠墙一侧用竹串片脚手板作防护，内边距墙面的距离不大于15 cm。跳板的搭接长度不小于20 cm，支撑长度不小于10 cm。10镀锌铁丝扎牢在支撑杆上。F、搭设栏杆和挡脚板的注意事项：栏杆的挡脚板应搭设在外排立柱的内侧，上防护栏杆的上面高度为1.4 m,中栏杆居中, 挡脚板的高度不小于18 cm。G、脚手架搭设进度外脚手架的搭设进度必须和主体同步进行，且应超过主体一步架。11、脚手架的检查验收脚手架搭设的技术质量要求；1、立柱
9、的垂直容许偏差H20M，为40，H30M，为602、间距、排距、步距为20，柱距50。3、纵向水平杆高低差10，横向水平杆外伸长度50。4、扣件扣紧力矩40-65 N-M。其他指标按前述的标准验收。12、拆除施工工艺：拆除前的准备工作全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合质量标准要求，凡有不稳定的松动的必须处理完毕。必须有拆除顺序和方案，经主管部门批准后方可实施。拆除安全技术措施，应由单位工程安全负责人逐级进行交底。清除脚手架上的杂物及地面障碍物。拆除的顺序应由上而下逐层进行，严禁上下同时进行。所有连墙件应随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后，再拆除脚手架。分段拆除脚
10、手架时，步差不得大于二步。当拆至下部最后一根钢管（高大约6.5m）时,应先在适当位置搭设临时抛撑加固,后拆除连墙.脚手架拆除过程中,不得有人在架上作业。卸料应符合以下要求：各杆件必须及时分段集中运至地面，严禁抛扔。运至地面的构配件，应分类按规格、品种堆放稳妥，并及时进行检查检修与保养，防止锈蚀。脚手架拆除过程中必须有专人指挥，13、施工人员要求脚手架搭设人员必须经过有关部门培训考试合格，方可持证上岗。上岗人员应经体检合格后，方可持证上岗。搭设脚手架人员必须戴安全帽、安全带、穿防滑鞋。脚手架的构配件质量必须按规定进行检验，合格后方可使用。脚手架搭设过程中，应按下列阶段进行质量检查，发现问题必须及
11、时纠正。底部结构完成后；脚手架搭设前；操作层加荷前；每搭设完10 m高度以后；达到设计高度以后。脚手架每搭设一层必须经验收合格、批准办理交接手续后方可使用操作层上的施工荷载应符合本设计要求，不得超载，不得将模板支撑、缆风绳、泵送砼输送管等固定在脚手架上，严禁任意悬挂起重设备等。六级及其以上大风和雾、雨、雪天应停止脚手架上作业。雨雪后上架超作应有防滑措施，应扫除积雪。设专人负责对脚手架进行日常性检查和维修。14、落地式扣件钢管脚手架计算书 钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。 计算的脚手架为双排脚手架，搭设高度为16.9米，立杆采用单立管。 搭设尺
12、寸为：立杆的纵距1.60米，立杆的横距1.00米，立杆的步距1.80米。 采用的钢管类型为483.0，连墙件采用3步3跨，竖向间距6米，水平间距4.80米。 施工均布荷载为2.0kN/m2，同时施工2层，脚手板共铺设4层。 一、大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。 按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。 1.均布荷载值计算 大横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.1501.000/3=0.050kN/m 活荷载标准值 Q=2.0001.000/3=0.667kN/m 静荷载的计算值 q
13、1=1.20.038+1.20.050=0.106kN/m 活荷载的计算值 q2=1.40.667=0.933kN/m 大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度) 大横杆计算荷载组合简图(支座最大弯矩) 2.抗弯强度计算 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩 跨中最大弯矩计算公式如下: 跨中最大弯矩为 M1=(0.080.106+0.100.933)1.8002=0.330kN.m 支座最大弯矩计算公式如下: 支座最大弯矩为 M2=-(0.100.106+0.1170.933)1.8002=-0.388kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算： =0.388106/4491.0=86.435N/mm2 大横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为三跨连续梁均布荷载作用下的挠度 计算公式如下: 静荷载标准值q1=0.038+0.050=0.088kN/m 活荷载标准值q2=0.667kN/m 三跨连续梁均布荷载作用下的最大挠度 V=(0.6770.088+0.9900.667)1800.04/(1002.06105.0)=3.403mm 大横杆的最大挠度小于1800.0/150与10mm,满足要求! 二、小横杆的计算: 小横杆按照简支梁进行强度和挠度计算，大横杆在
