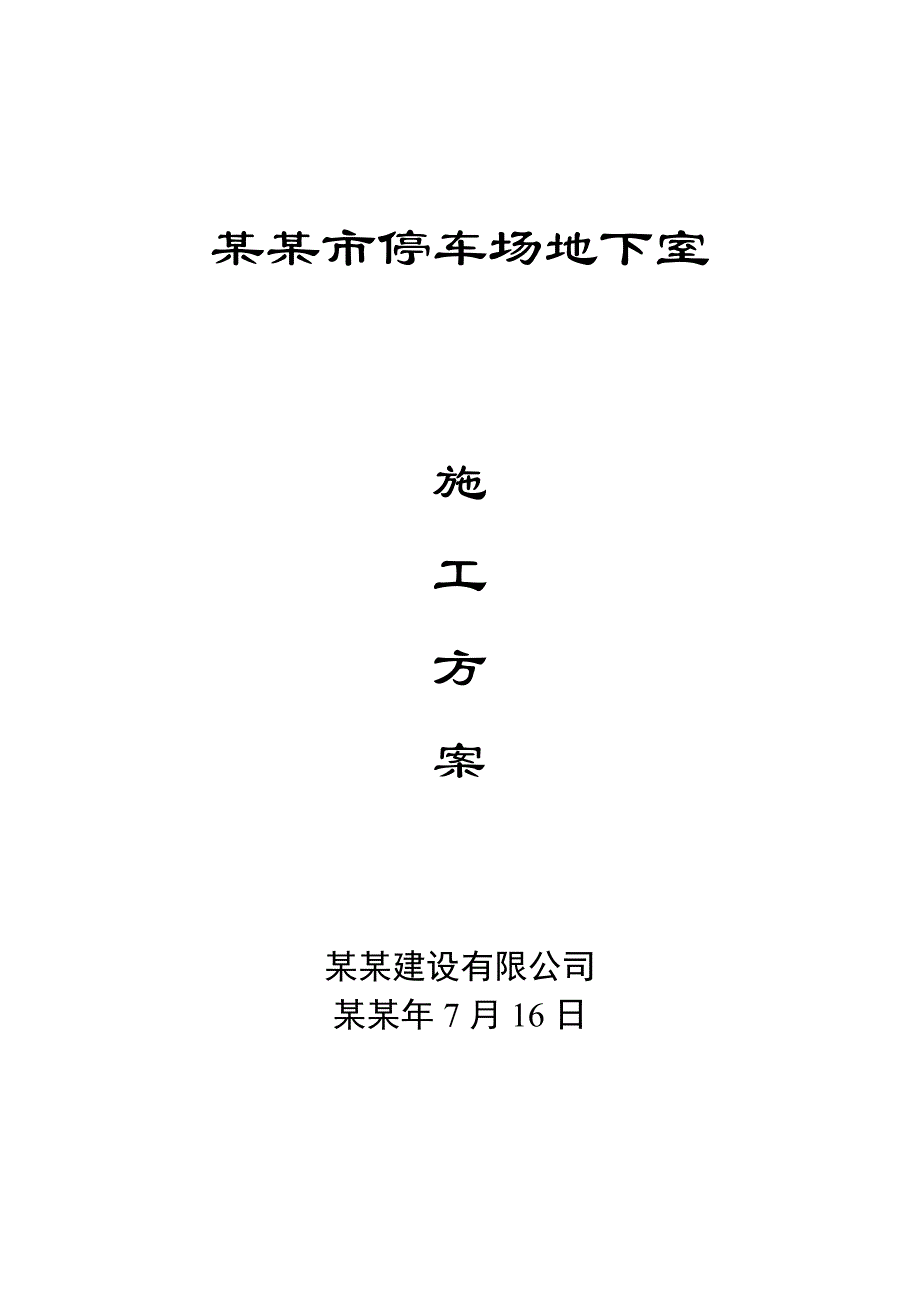

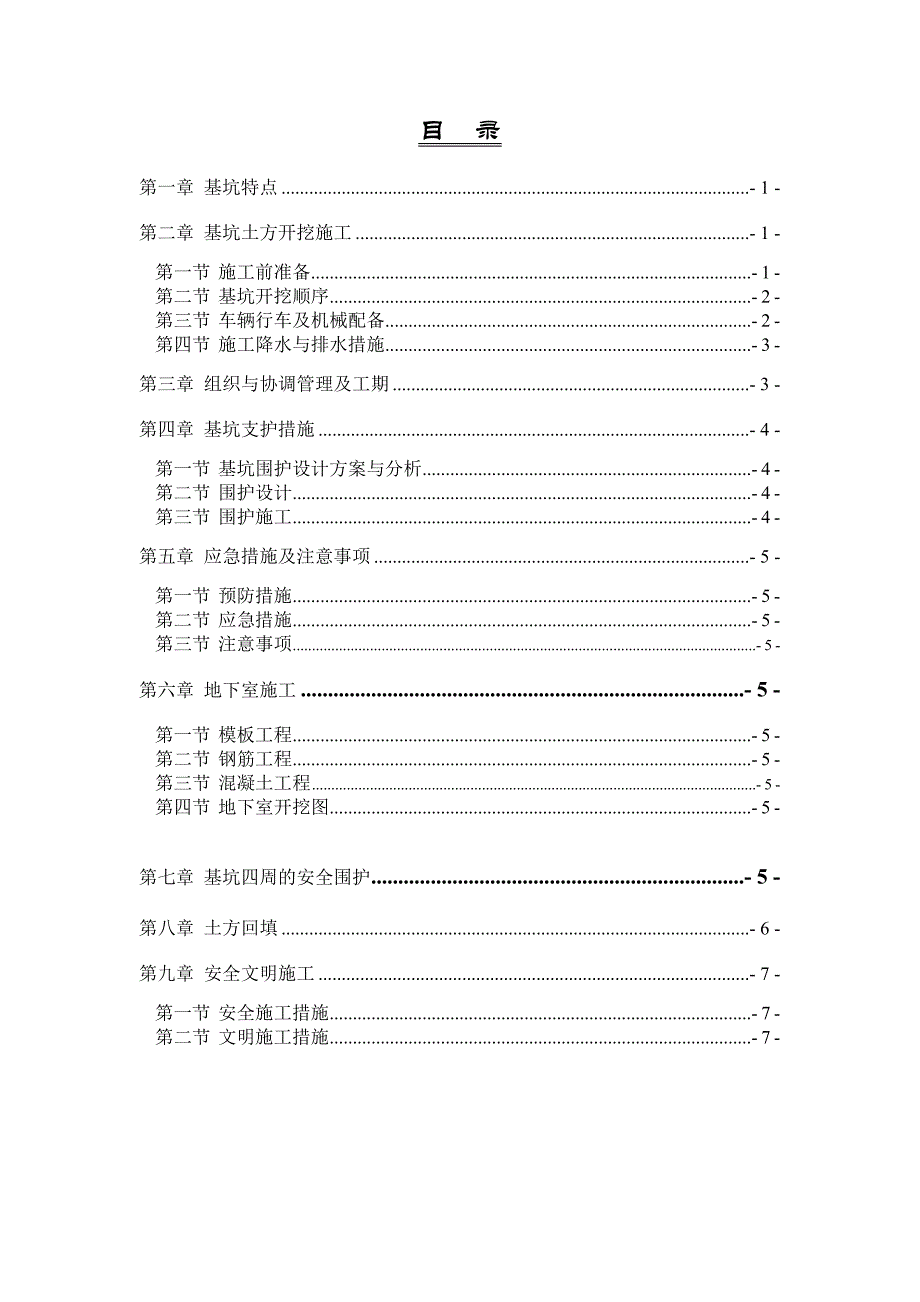

1、某某市停车场地下室施工方案 某某建设有限公司某某年7月16日 目 录第一章 基坑特点- 1 -第二章 基坑土方开挖施工- 1 -第一节 施工前准备- 1 -第二节 基坑开挖顺序- 2 -第三节 车辆行车及机械配备- 2 -第四节 施工降水与排水措施- 3 -第三章 组织与协调管理及工期- 3 -第四章 基坑支护措施- 4 -第一节 基坑围护设计方案与分析- 4 -第二节 围护设计- 4 -第三节 围护施工- 4 -第五章 应急措施及注意事项- 5 -第一节 预防措施- 5 -第二节 应急措施- 5 -第三节 注意事项- 5 -第六章 地下室施工- 5 -第一节 模板工程- 5 -第二节 钢筋工

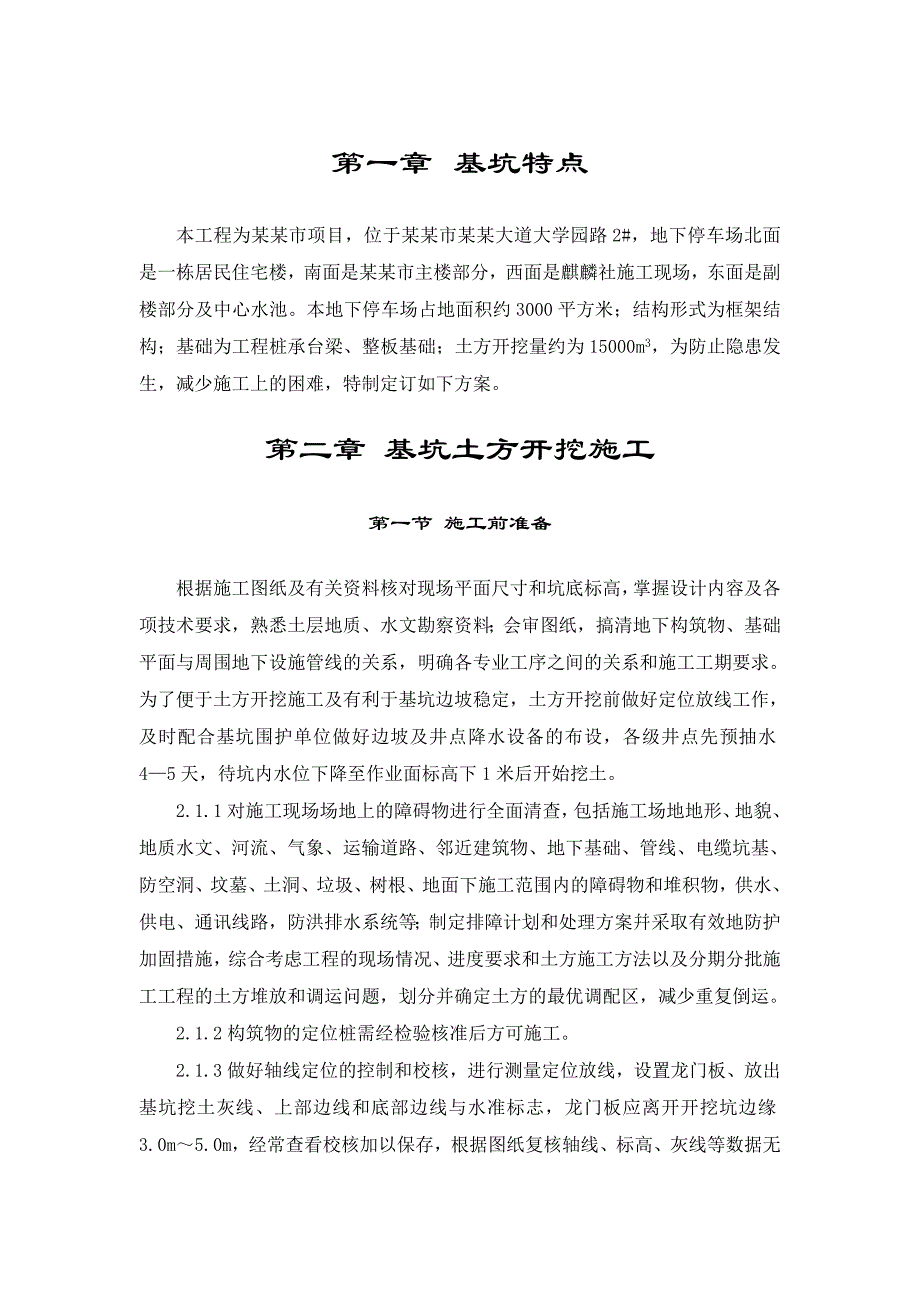

2、程- 5 -第三节 混凝土工程- 5 -第四节 地下室开挖图- 5 -第七章 基坑四周的安全围护- 5 -第八章 土方回填- 6 -第九章 安全文明施工- 7 -第一节 安全施工措施- 7 -第二节 文明施工措施- 7 -第一章 基坑特点本工程为某某市项目，位于某某市某某大道大学园路2#，地下停车场北面是一栋居民住宅楼，南面是某某市主楼部分，西面是麒麟社施工现场，东面是副楼部分及中心水池。本地下停车场占地面积约3000平方米；结构形式为框架结构；基础为工程桩承台梁、整板基础；土方开挖量约为15000m3，为防止隐患发生，减少施工上的困难，特制定订如下方案。第二章 基坑土方开挖施工第一节 施工前
3、准备根据施工图纸及有关资料核对现场平面尺寸和坑底标高，掌握设计内容及各项技术要求，熟悉土层地质、水文勘察资料；会审图纸，搞清地下构筑物、基础平面与周围地下设施管线的关系，明确各专业工序之间的关系和施工工期要求。为了便于土方开挖施工及有利于基坑边坡稳定，土方开挖前做好定位放线工作，及时配合基坑围护单位做好边坡及井点降水设备的布设，各级井点先预抽水45天，待坑内水位下降至作业面标高下1米后开始挖土。2.1.1对施工现场场地上的障碍物进行全面清查，包括施工场地地形、地貌、地质水文、河流、气象、运输道路、邻近建筑物、地下基础、管线、电缆坑基、防空洞、坟墓、土洞、垃圾、树根、地面下施工范围内的障碍物和堆
4、积物，供水、供电、通讯线路，防洪排水系统等；制定排障计划和处理方案幷采取有效地防护加固措施，综合考虑工程的现场情况、进度要求和土方施工方法以及分期分批施工工程的土方堆放和调运问题，划分并确定土方的最优调配区，减少重复倒运。2.1.2构筑物的定位桩需经检验核准后方可施工。2.1.3做好轴线定位的控制和校核，进行测量定位放线，设置龙门板、放出基坑挖土灰线、上部边线和底部边线与水准标志，龙门板应离开开挖坑边缘3.0m5.0m，经常查看校核加以保存，根据图纸复核轴线、标高、灰线等数据无误后方可开挖。2.1.4为了便于施工及有利于基坑边坡稳定，土方开挖前先做好定位放线工作，及时配合基坑围护单位做好边坡及
5、降水方案2.1.5按基坑围护图纸要求，沿基坑开挖面放好开挖边线，临基坑围护线放坡，放坡系数具体各断面详见基坑围护图，基坑边工作面放800宽，沿工作面周边做300300排水沟，四角分别各做一个100010001000mm集水井。第二节 基坑开挖顺序2.2.1根据道路方面决定，为了方便施工，不引起施工阻塞，本次开挖采取由北面向南退行开挖施工。防止超挖，并按围护结构要求及时修整边坡及放坡，防止土方坍塌。防护桩体周围300土方采用人工清理，然后用挖机带走。2.2.2基坑开挖程序：测量放线切线分层开挖排、降水修坡整平留足预留土层等，相邻基坑开挖时，遵循先深后浅或同时进行的施工工序。 2.2.3在开挖土方
6、时, 安排二人用经纬仪和水准仪进行轴线、中心点和桩的标高测量, 确保位置正确和开挖土方时不得超挖。2.2.4雨期施工时，基坑应分段进行开挖，并在基坑两侧围以土堤或挖排水沟，以防地面雨水流入基坑槽，同时应经常检查边坡和支护情况，防止坑壁受雨水浸泡造成塌方。2.2.5基坑开挖施工至基础底板标高时，在24小时内必须完成素砼垫层，垫层延伸至围护结构边。第三节 车辆行车及机械配备车辆行车主要经过地段区域内场地，铺设临时道路。行车时，车辆应远离围护结构边行走。配置1台挖掘机及10辆自卸车，视天气及交通与深度进展情况增减机械设备。第四节 施工降水与排水措施地下水控制方法可采取集水明排法、降水法、单独或组合使
7、用。本项目基坑采用了集水明排降低地下水位，在开挖区设立4个集水井，各井之间采用明沟相连，明沟尺寸为450*450*450。 第三章 组织与协调管理及工期3.1开挖由项目经理直接负责，控制好人员、机械，确保开挖工序的稳步进行，施工员做好测量放线，控制好边坡的稳定，由专职安全员组织人员及时检查安全情况，边坡稳定情况由专业检测单位全天候检测，并及时上报检测数据。3.2现场协调由施工负责人负责，主要协调土方开挖和井点降水及边坡围护桩的施工。3.3工期：土方开挖计划11天。第四章 基坑支护措施第一节 基坑围护设计方案与分析4.1.1为了尽可能满足规划设计和业主的要求，使本基坑边坡稳定、基坑周围管道、道路
8、及地下设施安全，在基坑支护设计与施工中做到技术先进、经济合理、特制定本规程。4.1.2 根据地质条件对构筑物的基坑工程勘察、支护设计、施工、检测及基坑开挖与监控。结合当地工程施工经验。4.1.3基坑施工时综合工程地质与水文地质条件，视开挖深度进行降排水，考虑周边环境对基坑侧壁位移的要求、基坑周边荷载、施工季节、支护结构使用期限等因素，做到因地制宜，精心施工、严格监控。第二节 围护设计4.2.1基坑围护选用一道水平支撑，为了有利于土方的开挖，选择支撑的主受力杆件沿基坑周边呈45度斜向布置，主受力支撑间有腹杆连接，形成平面桁架结构。4.2.2 。地下停车场周边放坡面采用挂钢筋网片（钢筋直径12MM
9、间距200MM），喷C20砼止水、挡土。第三节 围护施工第一次先挖至第一道支撑底标高，第二次挖土至池基底标高，人工清理基底汽车吊清运，浇筑垫层砼，由于基坑围护支撑设计合理，挖土阶段严格按施工组织要求控制挖土范围、流向等。基础挖土需要11天完成。第五章 应急措施及注意事项第一节 预防措施综合考虑工程与水文地质及边坡支护条件、开挖深度、进行降排水，视周边环境对边坡位移的要求、边坡坡顶荷载、施工季节、支护结构使用期限等因素，因地制宜，因时制宜，合理设计，精心施工，严格监控。第二节 应急措施5.1.1在基坑开挖期间，设专人检查基坑稳定，发现问题及时上报有关施工负责人员，便于及时处理。5.1.2在施工中
10、如发现局部边坡位移较大，须立即停止开挖，通知围护单位做好加固或加锚杆处理，进行边坡喷砼，待稳定后继续开挖。5.1.3如施工过程中发现水量过大，及时增设井点处理。第三节 注意事项5.2.1坑边不准堆积弃土，不准堆放建筑材料、存放机械、水泥罐及行车。基坑边外部荷载不得大于15kpa。5.2.2坑边不得常有流水，防止渗水进入基坑及冲刷边坡，降低边坡稳定。第六章 地下室施工第一节 模板工程根据主体结构特点，本方案模板选择如下：a）模板制作、安装：制作木模板采用或等松木、杉木，且应符合木结构工程施工及验收规范中的承重结构选材标准。木模贴混凝土面必须平整，接头应整齐，并相互错开，较窄的木模应拼在中间，且接
11、缝严密，不漏浆。模板必须按规范要求保证几何尺寸，垂度于轴线、标高等，并保证其稳固性。b）模板支撑体系：支撑系统钢模采用钢管支撑和木立杆支撑。柱模支撑应严格按方案进行，各柱之间必须整体固定，独立基础和柱顶分别用水平杆接通固牢，且按规定加设剪刀撑和斜撑。排架支撑要满足刚度要求。支承架的立杆、横丁、剪刀撑及对拉螺栓，抱箍等间距应严格按本方案中有关图例执行，施工中不得任意加大间距。支承架必须有足够的强度、刚度和稳定性，不得因受施工作业振动而产生位移、变形。c）预埋件、预留洞、预留筋保护层施工预埋件、预留洞、预留筋及保护层必须按设计要求准确埋设，安装必须牢固，不得遗漏、错埋。预埋件必须保持与混凝土面平整
12、一致，不易固牢的埋件可点焊在钢筋上或加筋点焊牢固。未尽事宜详见某某市建筑安装工程施工工艺及操作规程第三分册“模板工程篇”第四章第五节相关条款内容执行。d）支模拆模注意事项支模应按工序进行，模板没有固定前，不得进行下道工序施工，禁止利用拉杆、支撑攀登上下。支设独立梁模应设临时工作台，不得站在柱模上操作或在梁底模上行走。侧模应在砼强度能保证情况下，构件表面及棱角不因拆除模板而受损时方可拆模。拆模后的钢木均清理、修整、涂涮隔离剂，堆码整齐，待下一次周转使用。拆除模板应经施工技术负责人同意。操作时应按施工顺序进行，严禁猛撬、硬砸或大面积撬落和拉倒。工完后，不得留下松动和悬挂的模板，拆下的模板应及时运送
13、到指定的地点集中堆放，防止钉子扎脚。e）模板工程质量控制按第六章质量控制措施中相关内容执行。第二节 钢筋工程1、钢筋集中配料，现场加工成型，用塔吊和提升架运送至使用部位。2、板钢筋采用电弧焊搭接和绑扎搭接，搭接部位的上下钢筋在距离支座1/3范围内，搭接部位的上下相互错开，底板上层钢筋网绑扎时采用16左右的钢筋支架，每600600mm一个，呈梅花状布置。3、柱钢筋：柱插筋与底板筋交接处增放定位筋并与底板钢筋尖焊牢固，防止根部移位，柱主筋每边不小于四根者，可在一个断面接头，但必须错开接头，水平施工缝处，均增设定位连接件钢筋与柱主筋焊牢固，以保证墙钢筋位置正确。4、节点部位钢筋：基础、排架节点处，柱
14、节点处钢筋密集，交错在绑扎前放样，以保证该部位钢筋绑扎质量。5、其它要求a）原材料要求钢筋应有出厂质量证明或试验报告单，进场时应对其标志，外观进行检查，并按现行国家有关标准规定，抽样作力学性能试验，合格后方能使用。结构用纵向受力筋尚应保证其抗拉强度实测值，屈服强度实测值的比应大于1.25倍。本工程结构用钢筋，当必须代换时，其代换的钢筋检验所得的实际强度尚应满足上条要求，并将代换方法记录存档备查。钢筋加工过程中，如发现脆断，焊接性能不良或力学性能显着不正常等现象，应进行化学成分检验或其它专项检验。每盘（捆）钢筋均应保留标牌，按其级别，品种分规格堆放，避免锈蚀和污染。b）钢筋制作熟悉图纸，按设计及规范要求料单制作下料牌，方可下料。本工程按七度地震烈度设防，其抗震构造措施应符合国标建筑抗震设计规范（GBJ89）的要求。其箍筋末端应做成135度弯钩，弯钩平直部分不少于箍筋直径的10倍。结构特殊、复杂部位应放出节点大样，再行配料，配料单交施工总技术负责人核准无误试配成功后再进行加工。c）钢筋焊接柱的主筋直径大于20mm时，用双面绑条焊，柱宜电渣压力焊，焊条为E42、E50型，钢筋焊前必须按规范试焊，所有焊接技术指标满足设计，施工规范后，方可施焊。焊接或绑扎接头均不应于构件最大弯矩处，且应避开柱端的箍筋加密区。
