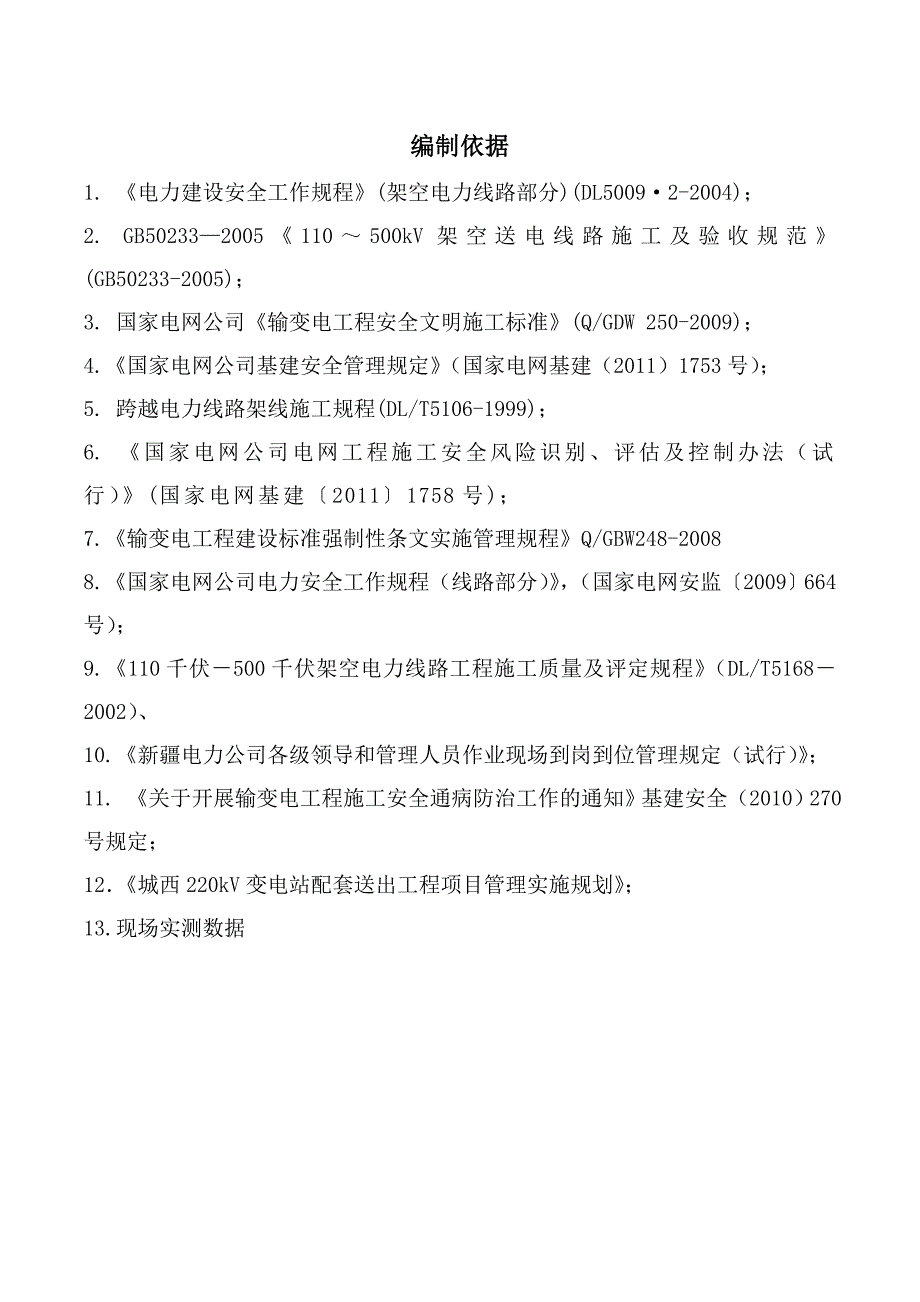

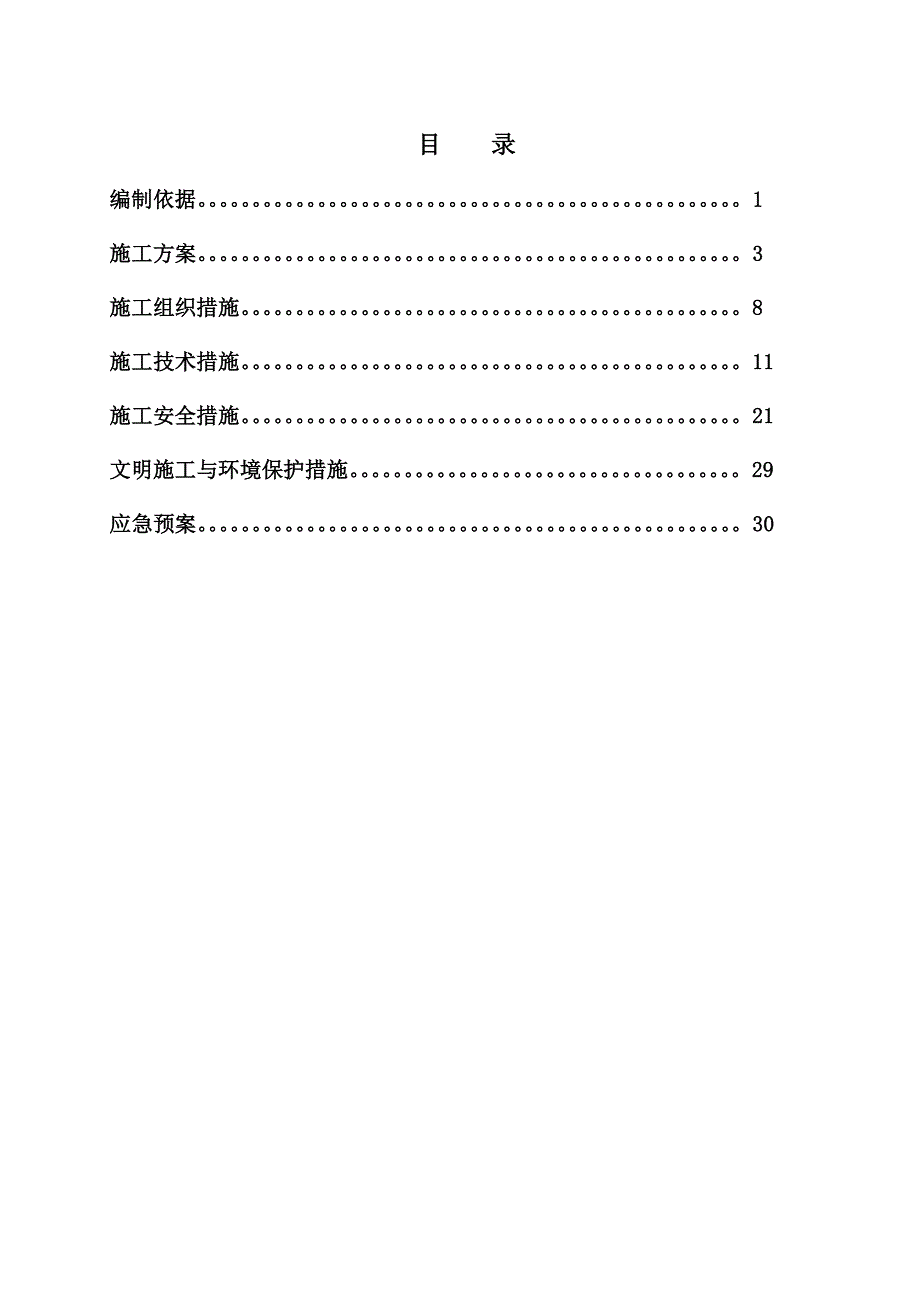

1、目 录编制依据。1施工方案。3施工组织措施。8施工技术措施。11施工安全措施。21文明施工与环境保护措施。29应急预案。30编制依据1. 电力建设安全工作规程(架空电力线路部分)(DL50092-2004)；2. GB502332005110500kV架空送电线路施工及验收规范(GB50233-2005)；3. 国家电网公司输变电工程安全文明施工标准(Q/GDW 250-2009)；4.国家电网公司基建安全管理规定（国家电网基建（2011）1753号）；5. 跨越电力线路架线施工规程(DL/T5106-1999)；6. 国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）(国家电网基建

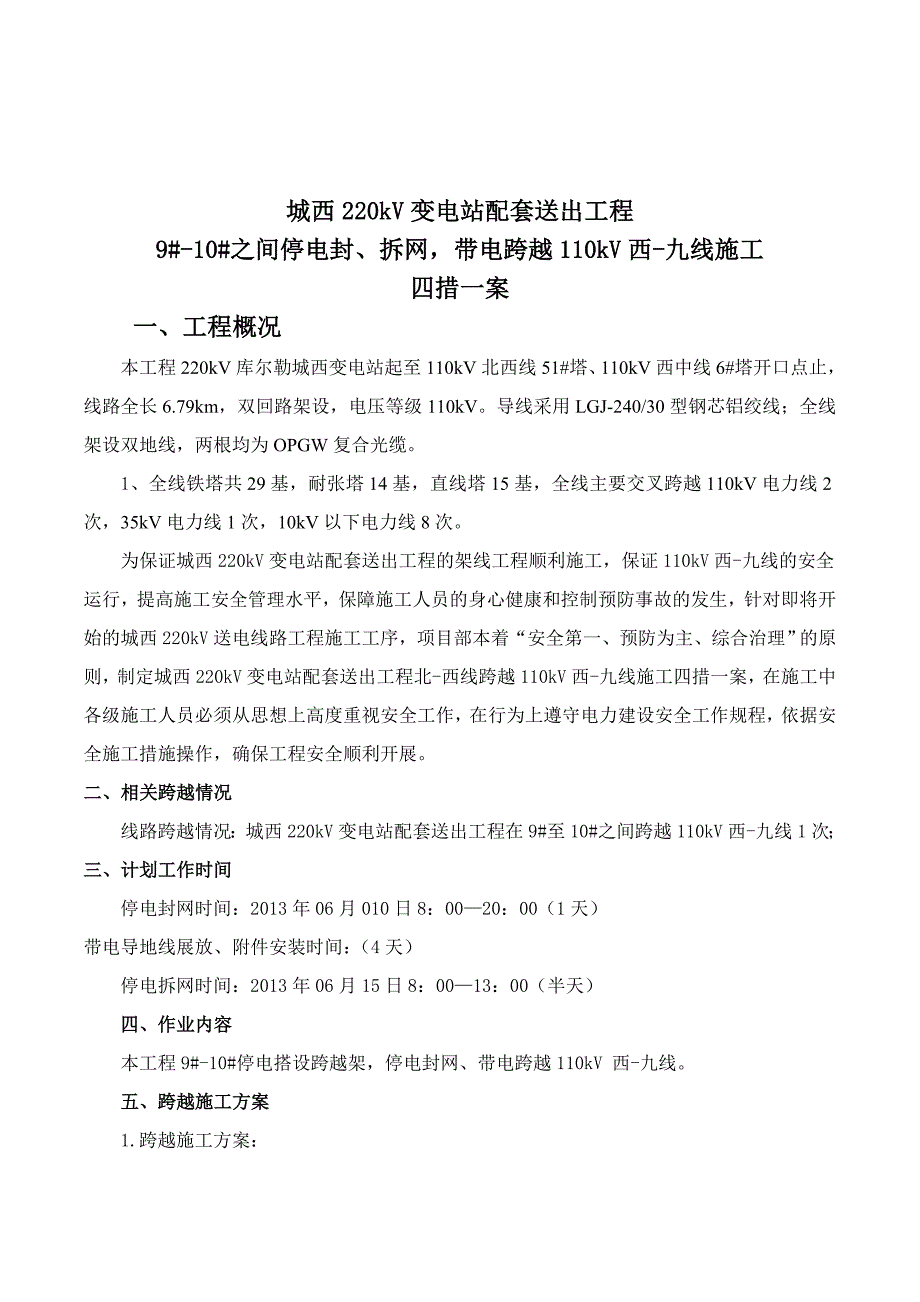

2、20111758号)；7.输变电工程建设标准强制性条文实施管理规程Q/GBW248-20088.国家电网公司电力安全工作规程（线路部分），（国家电网安监2009664号）；9.110千伏500千伏架空电力线路工程施工质量及评定规程（DL/T51682002）、10.新疆电力公司各级领导和管理人员作业现场到岗到位管理规定（试行）；11. 关于开展输变电工程施工安全通病防治工作的通知基建安全（2010）270号规定；12城西220kV变电站配套送出工程项目管理实施规划；13.现场实测数据城西220kV变电站配套送出工程9#-10#之间停电封、拆网，带电跨越110kV西-九线施工四措一案一、工程概况
3、本工程220kV库尔勒城西变电站起至110kV北西线51#塔、110kV西中线6#塔开口点止，线路全长6.79km，双回路架设，电压等级110kV。导线采用LGJ-240/30型钢芯铝绞线；全线架设双地线，两根均为OPGW复合光缆。1、全线铁塔共29基，耐张塔14基，直线塔15基，全线主要交叉跨越110kV电力线2次，35kV电力线1次，10kV以下电力线8次。为保证城西220kV变电站配套送出工程的架线工程顺利施工，保证110kV西-九线的安全运行，提高施工安全管理水平，保障施工人员的身心健康和控制预防事故的发生，针对即将开始的城西220kV送电线路工程施工工序，项目部本着“安全第一、预防为
4、主、综合治理”的原则，制定城西220kV变电站配套送出工程北-西线跨越110kV西-九线施工四措一案，在施工中各级施工人员必须从思想上高度重视安全工作，在行为上遵守电力建设安全工作规程，依据安全施工措施操作，确保工程安全顺利开展。二、相关跨越情况线路跨越情况：城西220kV变电站配套送出工程在9#至10#之间跨越110kV西-九线1次；三、计划工作时间停电封网时间：2013年06月010日8：0020：00（1天）带电导地线展放、附件安装时间：（4天）停电拆网时间：2013年06月15日8：0013：00（半天）四、作业内容本工程9#-10#停电搭设跨越架，停电封网、带电跨越110kV 西-九
5、线。五、跨越施工方案1.跨越施工方案：为保证放线施工中的安全，我项目部经认真研究分析后决定拟采取：跨越物两侧采用两组400mm400mm22000mm框架式铁抱杆搭设跨越架体，抱杆必须使用吊车组立。搭设前需向电力线路运行单位进行申报、备案，经批准后严格按照方案要求进行施工；施工跨越时需办理110kV停电跨越工作票，工作完后终结工作票。对于跨越110kV电力线搭设框架式抱杆跨越架体，架体为两边各是两套22米抱杆外加拉线，搭设在被跨线路的两侧、架高及架体的宽度，详见下表：跨越杆塔号被跨线路塔号线路名称交叉角跨越架体搭设高度宽度9#-10#19#-18#110kV西-九线522220具体方案如下：1
6、)跨越施工前，施工方到现场勘查，跨越处附近地形平坦，周围地形为戈壁滩。根据跨越点勘测数据，由项目总工组织编写跨越施工四措一案，经施工方、监理方、巴州局会审后，报新疆电力公司进行会审。2)四措一案经运行管理单位审核会签批准后，在运行管理单位备案，施工方及时到运行管理单位输电工区办理线路第一种工作票(明确被跨线路的跨越时间和作业任务：在工作票中明确封网搭设时被跨线路将禁止合闸)。序号开始时间结束时间工作内容(工作地点、范围)106月10日8时06月10日20时跨越档9#10#人工展放4绝缘迪尼玛绳206月15日8时06月15日13时跨越档9#10#搭设封顶网带班负责人：冯美春班兼职安全员：冉晓宇工
7、作班成员：冯美春、杨善兵、3)工作完后终结工作票。之后办理线路第二种工作票(明确被跨线路的跨越时间和作业任务：在工作票中明确进行带电展放光缆、导线、附件安装时被跨线路将退出重合闸)。序号开始时间结束时间工作内容(工作地点、范围)106月10日8时06月10日20时展放牵引绳206月11日8时06月11日13时架线段9#10#光缆、导线展放、断紧线；跨越档9#10#带电跨越306月10日07时06月10日12时架线段9#10#附件安装带班负责人：冯美春班兼职安全员：冉晓宇工作班成员：冯美春、杨善兵、蒋刚、罗琴等4)工作完后终结工作票。之后办理线路第一种工作票(明确被跨线路的跨越时间和作业任务：在
8、工作票中明确拆网时被跨线路将禁止合闸)。序号开始时间结束时间工作内容(工作地点、范围)106月12日12时06月12日16时跨越档9#10#封顶网及跨越架拆除带班负责人：冯美春班兼职安全员：冉晓宇工作班成员：冯美春、杨善兵、蒋刚、罗琴等六、停电封网、带电跨越施工的基本规定。6.1停电搭设框架式抱杆越线架之前，需向电力线路运行单位进行申报、备案，经批准后严格按照方案要求进行施工；施工跨越时按需办理110kV停电(带电)跨越工作票，必要时应请其派员现场监督检查。6.2搭设停电跨越架，在被跨越电力线的上层，安装检验合格的封顶迪尼玛绳和跨越架固定绳。6.3搭设或拆除越线架应设安全监护人。6.4跨越架的
9、组立必须牢固可靠、所处位置准确。6.5 跨越不停电电力线的跨越架，应适当加固并应用绝缘材料封顶。6.6跨越架应按安规中的有关规定保持对被跨越物的安全距离，即保持对被跨越物的有效遮护。6.7 跨越架经施工单位、监理单位、设备运行单位验收合格后，跨越架须悬挂“严禁攀爬，严禁拆卸”警告牌、验收合格牌。并在架体两侧粘贴夜光反射膜。6.9 强风、暴雨过后应对跨越设施进行检查，确定合格后方可使用。6.10 搭设和拆除跨越架时应设安全监护人。6.11 参加跨越不停电线路的施工人员必须熟练掌握跨越施工方法并熟悉安全措施，经本单位组织培训和技术交底后方可参加跨越施工。七、停电封网、带电跨越的安全保障措施越线架的
10、搭设是架线工程其中的一个重要施工工序，是一种整体性很强的施工流程，任何一个微小环节出现问题，都将使整个工序停顿而造成很大的窝工浪费，甚至发生安全事故。因此每一名工作人员都要尽职尽责，严把安全、质量关。7.1安全职责：7.1.1搭跨越架工作负责人安全职责：明确搭设跨越架的高度、跨距等技术参数，负责按搭设方案组织施工。负责现场技术交底及安全措施交底。负责检查工器具是否齐全和完好。在带电体附近搭设跨越架，必须交代最小安全距离，并指定专人负责安全监护。跨越架搭设完后负责检查是否牢靠，是否符合方案要求。7.1.2现场安全负责人安全职责：协助现场负责人对现场布置情况，施工工器具进行检查，制止各种违章作业对
11、现场高空作业进行监护，对本现场的安全工作负责。7.1.3 现场技术负责人安全职责：协助现场负责人对特殊跨越现场进行检查，严格按施工技术措施施工，制止各种违章冒险作业，对现场施工按预定方案实施负责。7.1.4 地面人员安全职责：对搭设的越线架结点的紧固牢靠，间距及临时拉线等其它工作按施工方案进行工作。7.1.5 现场临时工负责人安全职责：认真听取现场安全工作票的内容，督促所带领的工作人员注意安全，无条件的服从现场工作负责人的安排，对所带领的人员负有安全责任。7.2跨越架搭设：7.2.1搭设跨越设施尽量在良好天气下进行。搭设前必须通知运行单位派人监督整个施工过程。7.2.2框架式抱杆凡有严重锈蚀、
12、弯曲、压扁或开裂的不得使用。抱杆连接螺栓，凡有变形或滑丝等不得使用。7.2.3抱杆柱应垂直平稳，牢固，拉线要拉紧带上劲，以确保整体的稳定。7.2.4搭设跨越设施必须由工作负责人统一指挥，协调一致，呼叫呼应，现场设专职监护人。抱杆的底端要有防滑防沉陷措施。搭设跨越设施，工作负责人要始终监护、检查，发现问题及时纠正处理。7.2.5高处作业人员，必须衣着灵便，穿软底鞋，正确绑扎安全带，正确佩带安全帽。高空人员必须使用安全带，安全带要系在牢固构件上，防止受力后脱出或被锋利物割伤。安全带扣环或腰绳扣要牢固，转位时不得失去保护。7.2.6跨越架承载负重必须符合规定，搭建后，必须经技术负责人、专职安全员、施
13、工队长验收合格，报工程监理验收、报线路运行单位验收，批准挂牌后方准使用。跨越架在遇暴风雨(雪)前、后要加强检查，必要时采取加固措施。跨越架不得作临时拉线等受力点。7.2.7禁止在跨越设施上聚集人员，或旋转超过荷重的材料，造成跨越设施倒塌。7.2.8现场施工人员严禁饮酒，精神状态不良时严禁高处作业。施工人员必须穿着警示服。7.2.9搭好后的跨越架应派专人24小时进行看护，夜间安排人员作好值班监护，防止人员破坏以及过往车辆、牲畜挂擦跨越架，导致跨塌中断线路运行。7.2.10跨越架在附件安装完毕后方可拆除。严禁违章作业、违章指挥、违反劳动纪律；对违章作业的指令有权拒绝；有权制止他人违章。施工必须有安
14、全技术措施，并在施工前进行交底和做好现场监护工作。施工人员严禁酒后作业。进入施工现场必须正确佩戴安全帽。7.3导引绳跨越7.3.1跨越架经运行单位、监理和项目部安全负责人员验收合格、挂牌后方可使用。7.3.2牵引绳的安全系数不得小于3。7.3.3 紧线应缓慢，并检查导线是否有挂住的地方，防止导线受力后突然弹起，严禁人员跨越正在收紧的导线。7.3.4逐一将各导引绳连接升空并临锚，临锚必须牢固有效，设专人监护，导引绳的展放时尽量在张力场侧不留余线。7.4 架线过程施工放线必须具有可靠的通讯系统。放线场必须设专人指挥。放线设备必须按现场的指令操作。7.4.1在牵引前应该张牵场同时进行牵引，将跨越架两侧导引绳全部升空后才可以将跨越架两侧的导引绳松锚进行牵引。7.4.2牵引过程中应安排专人对跨越架进行看护。7.4.
