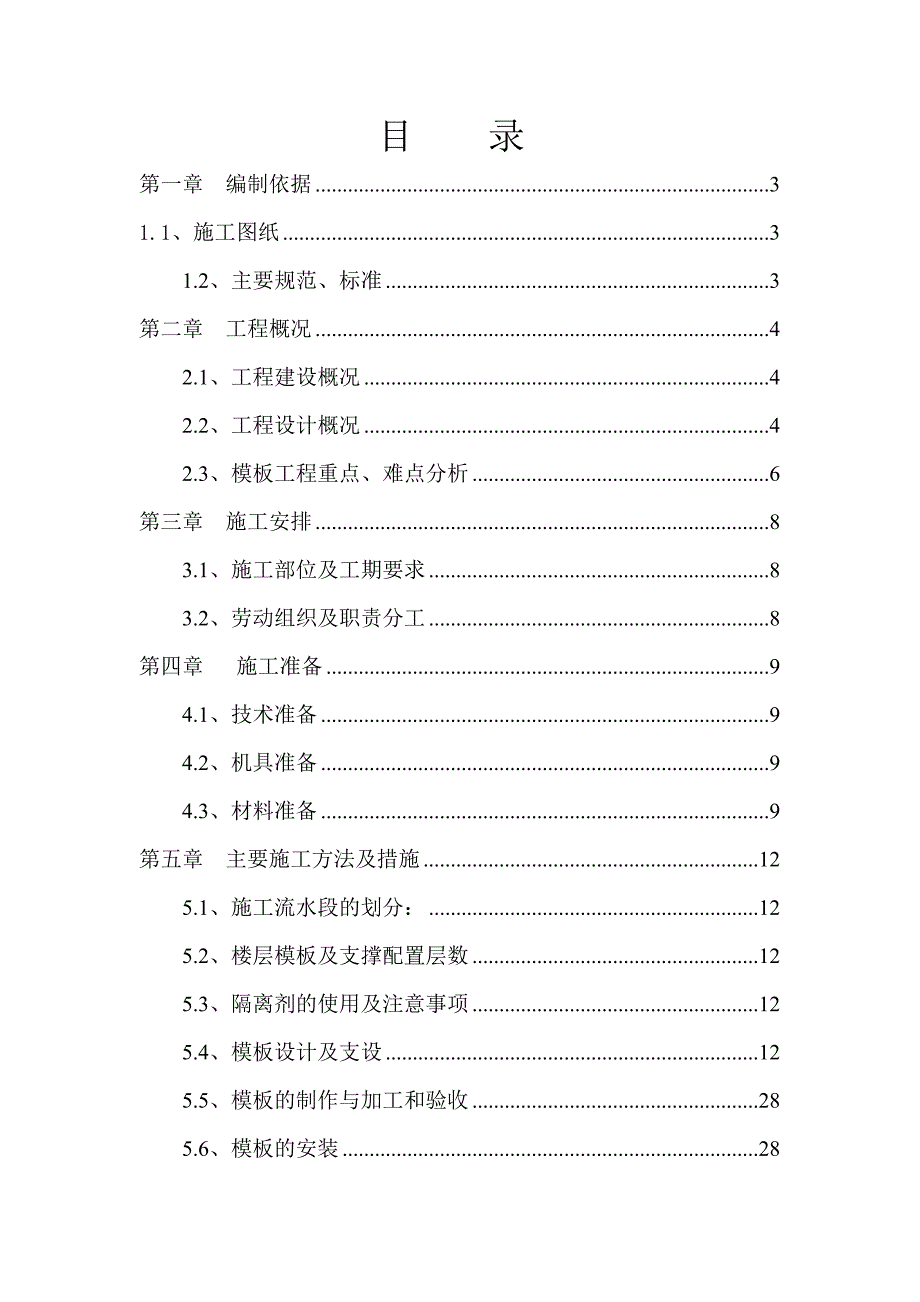

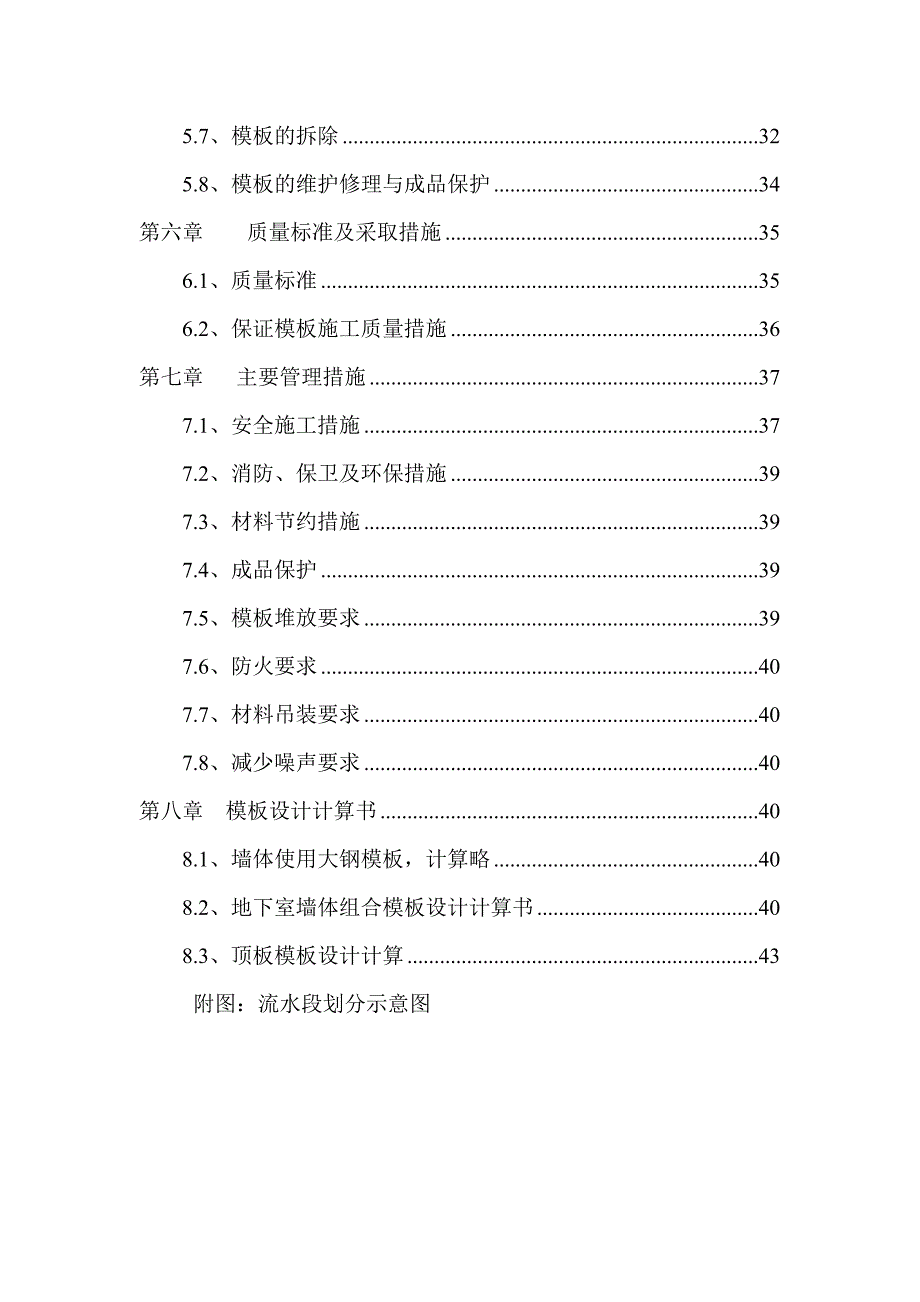

1、 目 录第一章 编制依据31.1、施工图纸31.2、主要规范、标准3第二章 工程概况42.1、工程建设概况42.2、工程设计概况42.3、模板工程重点、难点分析6第三章 施工安排83.1、施工部位及工期要求83.2、劳动组织及职责分工8第四章 施工准备94.1、技术准备94.2、机具准备94.3、材料准备9第五章 主要施工方法及措施125.1、施工流水段的划分：125.2、楼层模板及支撑配置层数125.3、隔离剂的使用及注意事项125.4、模板设计及支设125.5、模板的制作与加工和验收285.6、模板的安装285.7、模板的拆除325.8、模板的维护修理与成品保护34第六章 质量标准及采取措

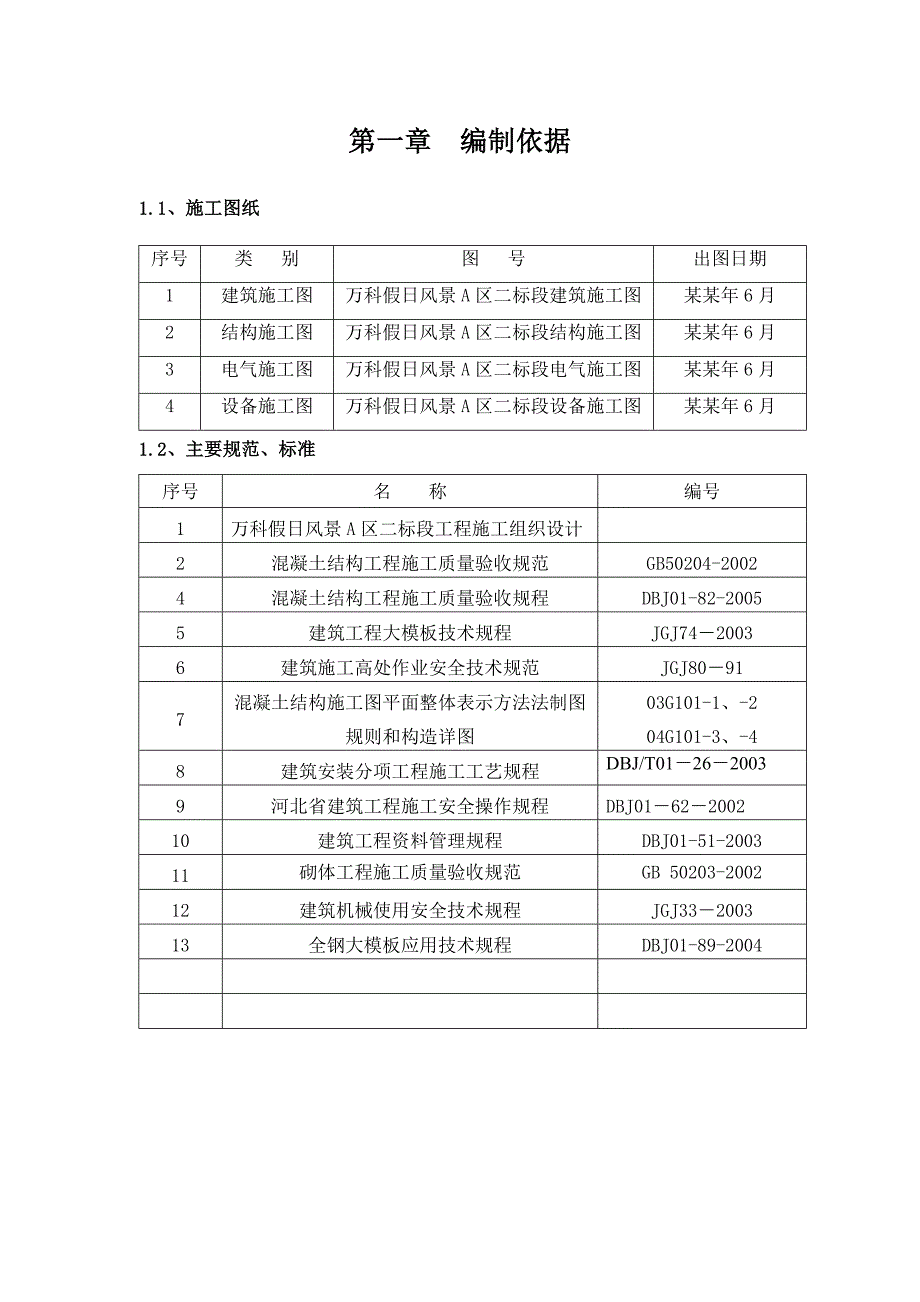

2、施356.1、质量标准356.2、保证模板施工质量措施36第七章 主要管理措施377.1、安全施工措施377.2、消防、保卫及环保措施397.3、材料节约措施397.4、成品保护397.5、模板堆放要求397.6、防火要求407.7、材料吊装要求407.8、减少噪声要求40第八章 模板设计计算书408.1、墙体使用大钢模板，计算略408.2、地下室墙体组合模板设计计算书408.3、顶板模板设计计算43附图：流水段划分示意图第一章 编制依据1.1、施工图纸序号类 别图 号出图日期1建筑施工图万科假日风景A区二标段建筑施工图某某年6月2结构施工图万科假日风景A区二标段结构施工图某某年6月3电气施工
3、图万科假日风景A区二标段电气施工图某某年6月4设备施工图万科假日风景A区二标段设备施工图某某年6月1.2、主要规范、标准序号名 称编号1万科假日风景A区二标段工程施工组织设计2混凝土结构工程施工质量验收规范GB50204-20024混凝土结构工程施工质量验收规程DBJ01-82-20055建筑工程大模板技术规程JGJ7420036建筑施工高处作业安全技术规范JGJ80917混凝土结构施工图平面整体表示方法法制图规则和构造详图03G101-1、-204G101-3、-48建筑安装分项工程施工工艺规程DBJ/T012620039河北省建筑工程施工安全操作规程DBJ0162200210建筑工程资料管
4、理规程DBJ01-51-200311砌体工程施工质量验收规范GB 50203-200212建筑机械使用安全技术规程JGJ33200313全钢大模板应用技术规程DBJ01-89-2004第二章 工程概况2.1、工程建设概况本工程为于秦皇岛市海港区北部工业区北港大街北部，民族北路西侧。建筑面积总建筑面积.78 。其中地下车库为一层、1#、6#、7#、8#、9#、13#、14#楼地下二层，地上分别为12、18、28、32层，车库为框架结构，住宅楼为框架剪力墙结构。建筑结构的安全等级为二级，抗震设防烈度为7度，设计使用年限为50年；耐火等级地上为一级，地下二级，地下室防水等级为I级。工程由秦皇岛万科房
5、地产开发有限公司开发，北京市建筑设计研究院设计，北京方恒基业工程咨询有限公司监理，北京市朝阳田华建筑集团第五分公司秦皇岛项目经理部承建。2.2、工程设计概况序号项 目内 容1建筑功能住宅楼、人防、地下车库、配套用房2总建筑面积.04楼 号1#2#、146#7#、138#建筑面积（）12985.7612991.4411523.0813121.7611507.08楼 号9#PT1PT6PT7车库建筑面积（）18299.28573.06472.3865153203建筑层数地下2层，地上12、18、28、32层4建筑层高地上均为2.9m地下地下一、二层3.60m地下车库5.40m5结构形式基础类型住宅
6、楼采用筏板基础、车库采用梁板式筏型基础附属配套建筑采用柱下独立基础+墙下条形基础结构类型住宅楼为全现浇剪力墙结构、车库、配套用房为框架+剪力墙结构6地下防水结构自防水抗渗混凝土为P6材料防水4+3SBS防水卷材构造防水沉降缝设橡胶止水带水平施工缝钢板止水片竖向施工缝遇水膨胀止水条7耐火等级地下一级、地上二级8抗震等级住宅楼层高12层18层28层32层B2四级四级三级三级B1-RF三级三级二级二级车库、配套用房三级、四级9结构断面尺寸（）车库基础底板厚度400外墙厚度300内墙厚度200、300柱断面600600、500500、500400400400、600600、600700600760、6
7、00730、700700600800、600900、60010006001200、7501500、80017008002100、1350750、7501000基础梁7001500梁断面7001500、500900、500850500800、5001000、5001200楼板厚度250住宅楼基础底板厚度500、700、1100、1200外墙厚度300、250内墙厚度200、250、300梁断面200600、250600、300600、250400、300400、300250、250570、250880、200180、 250180、300480、200480、3001500、6001300、60
8、01530、4001100、2501080、5001100、3001500、楼板厚度250、180、150、12010、混凝土强度等级：1#、7#、13#基础B2-B11F-6F7F-12F13-18F19-24F25F-RF构件类型基础垫层/基础结构C15/C40混凝土墙、连梁C40C45C40C35C30C25楼板、楼层梁C35C35C30C30C25C256#、8#楼基础B2-B11F-7F8F-14F15F-21F22F-RF构件类型基础垫层/基础结构C15/C35混凝土墙、连梁C40C40C35C30C25模板、楼层梁C30C30C30C25C252#、14#楼基础B2-B11F-5
9、F6F-12F13F-RF构件类型基础垫层/基础结构C15/C30混凝土墙、连梁C35C35C30C25楼板、楼层梁C30C30C25C259#楼基础B2-B11F-5F6F-RF构件类型基础垫层/基础结构C15/C30混凝土墙、连梁C30C30C25楼板、楼层梁C30C25C25地下车库、配套商业基础地下结构1R-2F构件类型基础垫层/基础结构C15/C30混凝土墙、框架梁C30C25梁、板、楼梯C30C252.3、模板工程重点、难点分析1、楼层间混凝土接茬、接高处要平整，拼缝严密，不漏浆；2、顶板模板支设采用与成型墙体硬拼接缝；3、楼梯间、电梯井、集水坑模板支设；4、车库与主楼高低跨处模板
10、支设；以上模板工程的重点、难点要根据现场情况制定合理的模板施工方案，绘现场施工严格按模板安装方案实施，技术部门加强现场指导，质检部门重点验收。第三章 施工安排3.1、施工部位及工期要求 施 工 部 位工 期 要 求基础及地下部分施工某某.8.20某某.11.10地上部分结构施工某某.11.112012.6.203.2、劳动组织及职责分工3.2.1管理层负责人为了加强对模板工程质量的控制和管理，达到清水墙的质量标准，同时确保达到万科实测实量标准的要求，我项目部特成立了模板工程质量保证体系领导小组，以过程精品创造精品工程。现场设置专业主管工长，由专业主管工长负责对模板从材料进场验收、加工制作、安装
11、进行全过程管理控制。项目部模板专项工程质量控制小组一览表序号管理层人员职务1高俊山技术负责人2田瑞谦专业主管模板工长3刘 军质检工程师3.2.2劳务层负责人劳务层模板专项工程质量控制小组一览表序号管理层人员职务1沈有富、王绘技术负责人2刘达军、马洪信专业主管模板工长3沈连春、马洪信质检工程师3.2.3、本工程结构施工由两个劳务队组成，安排模板施工劳动力数量共350人，其中制作加工30人，顶板支设150人，墙柱支设200人。第四章 施工准备4.1、技术准备4.1.1、熟悉审查图纸、规范、图籍。4.1.2、技术部门要充分熟悉图纸达到清楚各部位构件规格、尺寸、标高。并根据工程特点和有关规范要求进行模
12、板设计和配制。大模板排板、组装及节点做法要与模板租赁公司协商确定。4.1.3、编制模板工程分项工程施工方案；施工前由技术负责人向项目部及施工作业队相关管理人员进行模板分项工程施工方案交底。施工前由专业工长对作业层工人进行书面及现场交底，根据施工方案要求及时编制模板工程相关技术交底及措施。交底需结合施工现场的实际情况，要求编制内容详尽、通俗易懂，有针对性和可操作性。每个交底都须有安全技术措施一项，同时还要单独编制专项总工序安全交底。4.2、机具准备施工机械设备计划表序号机械设备规格数量进场时间备注1平刨MB10434台垫层施工前主体结构封顶可将部分机械退场2台钻VV5084台垫层施工前3电钻6台垫层施工前4电锯MJ2176台垫层施工前5手提电锯10把垫层施工前6砂轮切割机4台垫层施工前7空压机KF402台垫层施工前8交流电焊机BX-50010台垫层施工前4.3、材料准备本工程模板体系的选型恰当与否，以及模板的拼装质量和施工工艺直接关系到本工程的施工质量目标和进度目标的
