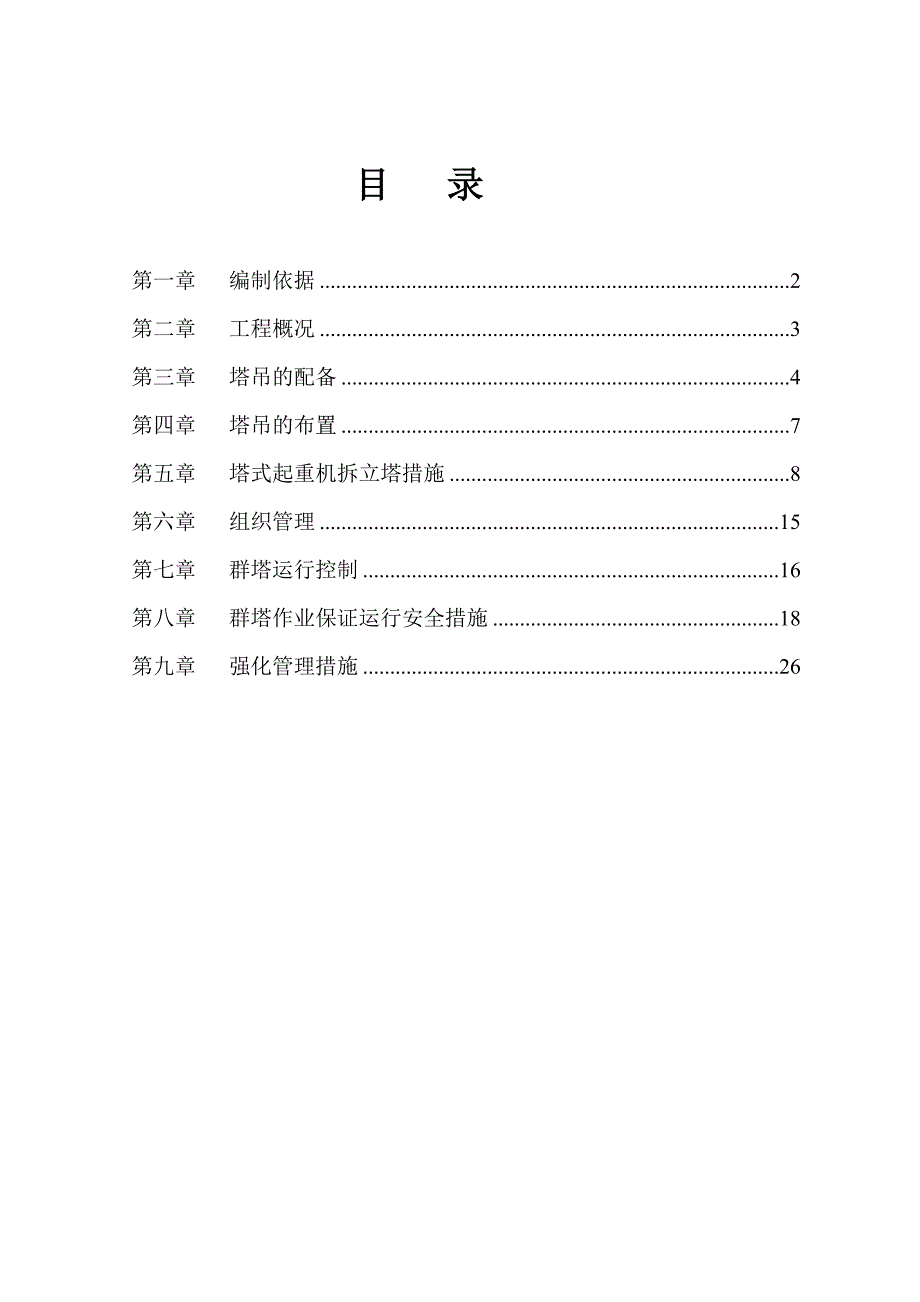

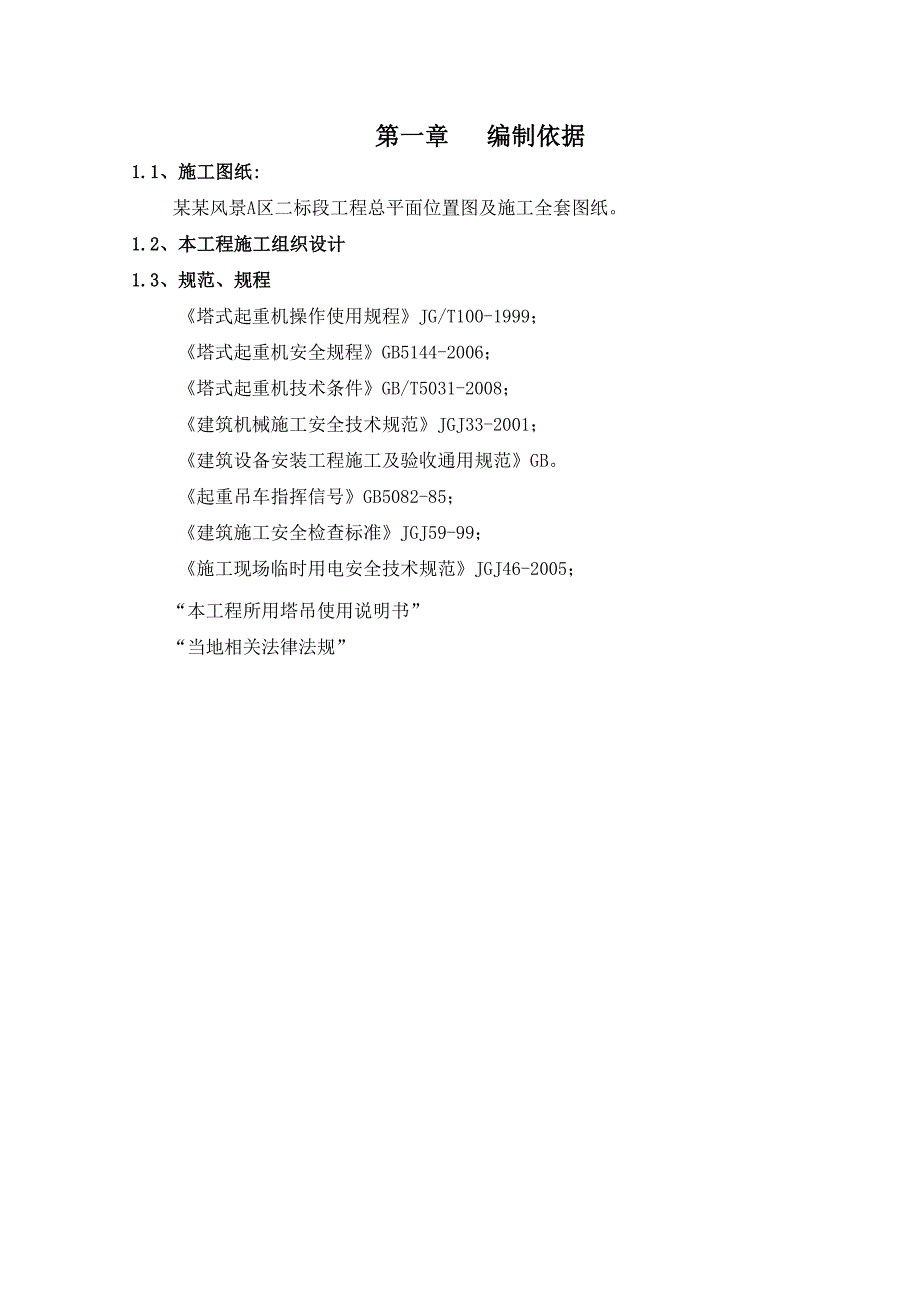

1、 目 录第一章 编制依据2第二章 工程概况3第三章 塔吊的配备4第四章 塔吊的布置7第五章 塔式起重机拆立塔措施8第六章 组织管理15第七章 群塔运行控制16第八章 群塔作业保证运行安全措施18第九章 强化管理措施26第一章 编制依据1.1、施工图纸:某某风景A区二标段工程总平面位置图及施工全套图纸。1.2、本工程施工组织设计1.3、规范、规程 塔式起重机操作使用规程JG/T100-1999； 塔式起重机安全规程GB5144-2006； 塔式起重机技术条件GB/T5031-2008； 建筑机械施工安全技术规范JGJ33-2001； 建筑设备安装工程施工及验收通用规范GB。起重吊车指挥信号GB5

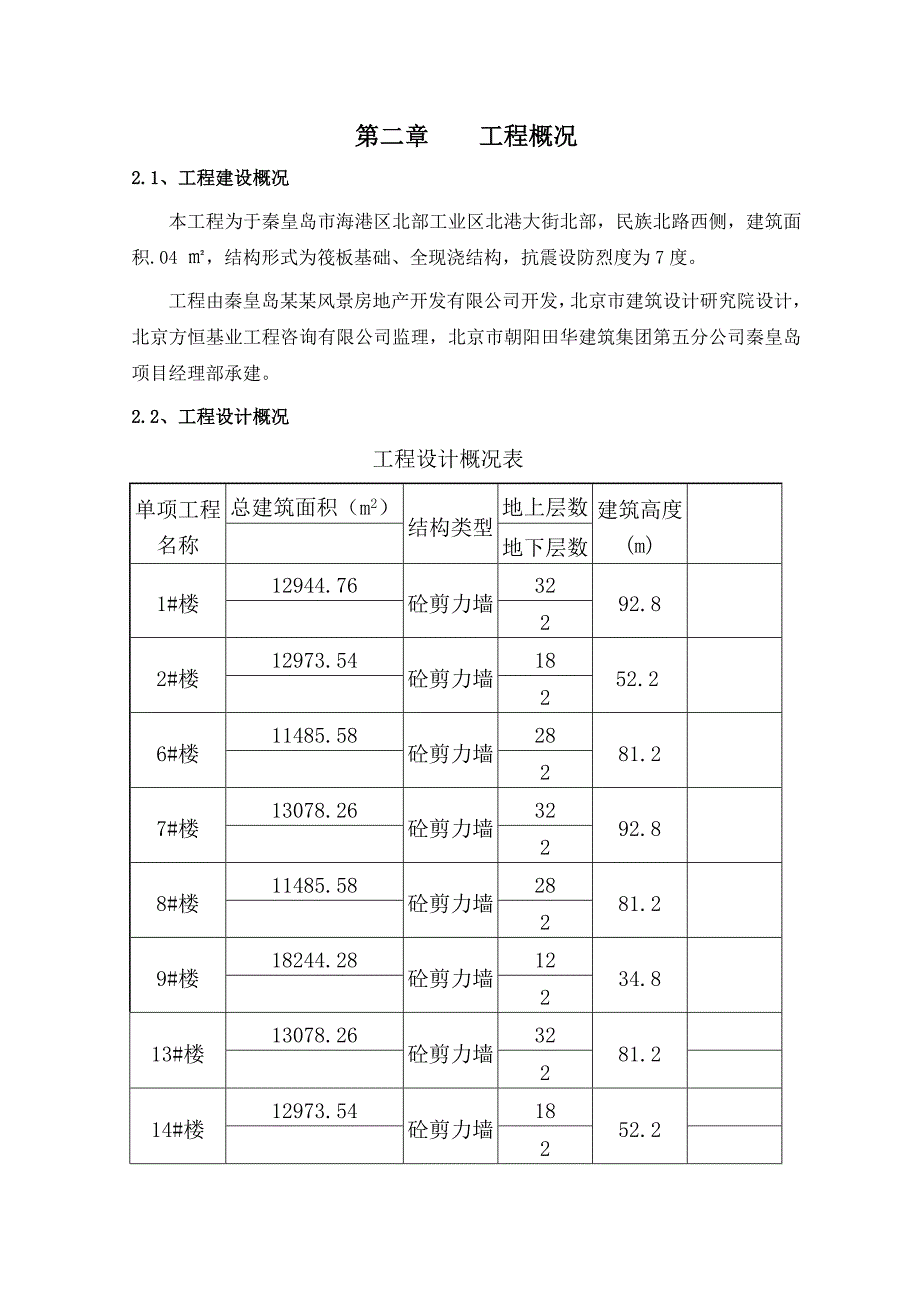

2、082-85；建筑施工安全检查标准JGJ59-99；施工现场临时用电安全技术规范JGJ46-2005； “本工程所用塔吊使用说明书” “当地相关法律法规”第二章 工程概况2.1、工程建设概况本工程为于秦皇岛市海港区北部工业区北港大街北部，民族北路西侧，建筑面积.04 ，结构形式为筏板基础、全现浇结构，抗震设防烈度为7度。 工程由秦皇岛某某风景房地产开发有限公司开发，北京市建筑设计研究院设计，北京方恒基业工程咨询有限公司监理，北京市朝阳田华建筑集团第五分公司秦皇岛项目经理部承建。2.2、工程设计概况 工程设计概况表单项工程名称总建筑面积（m2）结构类型地上层数建筑高度(m)地下层数1#楼1294
3、4.76砼剪力墙3292.822#楼12973.54砼剪力墙18 52.226#楼11485.58砼剪力墙2881.227#楼13078.26 砼剪力墙3292.828#楼11485.58砼剪力墙2881.229#楼18244.28砼剪力墙1234.8213#楼13078.26砼剪力墙3281.2214#楼12973.54砼剪力墙1852.22第三章 塔吊的配备塔式起重机是结构施工期间垂直运输的主要设备之一。如何满足钢筋吊运到位,模板就位和拆卸,机具移动和部分混凝土的浇筑,塔机是否能够持续、准确、无故障的作业,群塔作业如何满足工期需要,减少故障,预防事故的发生,是施工中需认真解决的课题。 本工
4、程在结构施工期间将投入8台塔吊用于结构施工的垂直运输,1#、7#、13#楼东北侧各立一台QTZ5511型，臂长45m（13#塔50m），在6#、8#楼东南侧各立一台QTZ5511型（臂长45m），在14#楼南侧居中位置立一台QTZ4708型（臂长45m），在2#楼北侧立一台QTZ4708型（臂长47m），在9#楼北侧居中位置立一台QTZ5511（臂长55m），完全能够覆盖现场施工的垂直运输要求。塔吊安装高度及主要性能参数表：序号型号覆盖范围装臂长臂端吊重最大吊重初装高度独立高度附着高度147082#/1440m、47m1.07t4t35m35m100m250131#/7#/13#45m、50m
5、1.5t6t30m40m140m350136#/8#45m1.5t6t35m40m140m455119#55m1.1t6t40m40m140mQTZ40（4708）型塔吊起重性能表幅度R(米）2-13.9141516171819202122起重量4倍率40003967366033943160295327702604245523202倍率2000200020002000200020002000200020002000幅度R(米）23242526272829303132起重量4倍率21982086198318881800171916441573150814462倍率2000200019831888
6、180017191644157315081446幅度R(米）3334353637383940起重量4倍率138913341283123511901147110610672倍率13891334128312351190114711061067QTZ63（5511）型塔吊起重性能表幅度R（米）2-13.6613.721415161718192021起重量4倍率60005969583453955013467843824118388236692倍率3000300030003000300030003000300030003000幅度R（米）22232424.952525.2326272829起重量4倍率3
7、4763300314030002993296128572732261625082倍率3000300030003000399329612857273226162508幅度R（米）30313233343536373839起重量4倍率24082134222621442066199319251860179817402倍率2408213422262144206619931925186017981740幅度R（米）40414243444546474849起重量4倍率16851632158215341489144614041365132712902倍率1685163215821534148914461404
8、136513271290幅度R（米）505152535455起重量4倍率1255122211901159112911002倍率125512221190115911291100第四章 塔吊的布置4.1、具体位置根据现场具体施工情况及建筑物的平面尺寸、高度的综合考虑，1#、7#、13#楼塔吊立于楼座东北侧，臂长45m（13#塔50m）；6#、8#楼塔吊立于楼座东南侧（臂长45m）；2#楼立于楼座北侧居中位置（臂长47m），14#楼塔吊立于楼座南侧居中位置（臂长45m）；9#楼塔吊立于楼座北侧居中位置（臂长55m）,各塔吊随楼号进行命名，如1#楼塔吊名称为1号塔吊。具体位置详见塔吊平面布置图4.2、
9、运行在塔吊确定位置后，由于各塔吊的塔臂回转区域相互重叠，在相邻塔机塔臂错不开的情况下，采取竖向位置错开的办法，即相邻塔机的高度拉开一定距离，根据现场施工需要，1#、7#、13#塔为同一个高度，6#、8#塔为同一个高度，2#、14#塔为同一个高度，9#楼为一个高度，且相邻两个高度间至少错开5米（也可根据各楼实际施工进度进行调整）在塔机使用过程中，必须注意相邻塔机的动态，信号员在发出启动信息之前要观察相邻塔机臂是否在离自己的塔机臂较近的地方或正向自己的塔机臂方向移动，根据情况决定发出启动信号的时间；在塔机臂移动的过程中，塔机司机也要密切注意相邻塔机臂的移动情况，一旦发现俩个塔机臂向一个方向靠近，应
10、立即停止移动或向反方向移动塔机臂。塔机臂移动不要太快，以免发现情况后来不及采取措施。第五章 塔式起重机拆立塔措施5.1、拆、立搭前场地准备:5.1.1、场地准备：现场道路畅通,能够满足拆立塔时施工作业的顺利进行。同时施工现场已确定塔吊的位置。5.1.2、安全施工作业面：拆立塔时,以塔基为中心,沿塔臂方向65m,配重方向16m范围内为安全施工作业面,作业面内不得有人施工和行走,以免发生不必要的人身伤亡事故。5.1.3、施工现场安全员：双方均应在施工现场设置安全员，安装方负责现场的施工安全事宜，发现问题及时汇报解决。我方安全员负责我方施工人员及其它方面的安全事宜，同时负责协调现场随时出现的一切问题
11、。5.2、技术条件：5.2.1、顶升及落节时风力四级以下，拆立塔时风力六级以下，方可进行正常作业。5.2.2、动力使用容量80kw，每塔应单独设一配电箱，放在与塔机距离23m的地方，以满足本塔机的使用。5.2.3、塔吊提供方应准备各塔机说明书一套。5.2.4、塔机各部销轴、螺栓、开口销等，不可使用代用品。5.2.5、开口销的开口必须双向撬开，开口销开口应大于30度。5.3、对基础的要求：5.3.1、QTZ5511型塔基形式：（1） 塔吊基础50005000，中间留置160016001350（深）方洞，塔吊基础底板厚度为1350，基础地面耐力应在0.2MPa以上，根据现场的平面测量控制点，用全站
