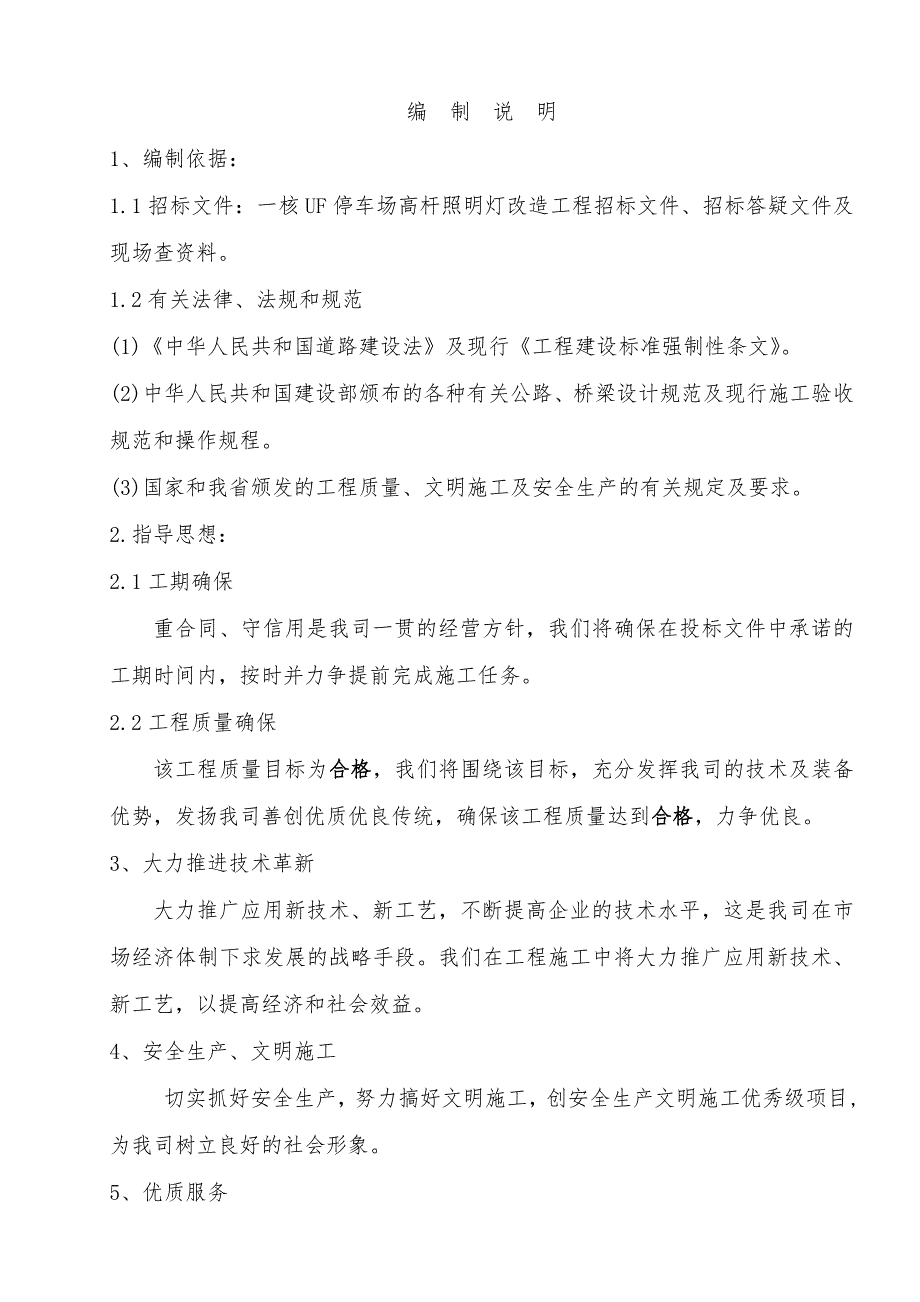

1、编 制 说 明1、编制依据：1.1招标文件：一核UF停车场高杆照明灯改造工程招标文件、招标答疑文件及现场查资料。1.2有关法律、法规和规范(1)中华人民共和国道路建设法及现行工程建设标准强制性条文。(2)中华人民共和国建设部颁布的各种有关公路、桥梁设计规范及现行施工验收规范和操作规程。(3)国家和我省颁发的工程质量、文明施工及安全生产的有关规定及要求。2.指导思想：2.1工期确保重合同、守信用是我司一贯的经营方针，我们将确保在投标文件中承诺的工期时间内，按时并力争提前完成施工任务。2.2工程质量确保该工程质量目标为合格，我们将围绕该目标，充分发挥我司的技术及装备优势，发扬我司善创优质优良传统，

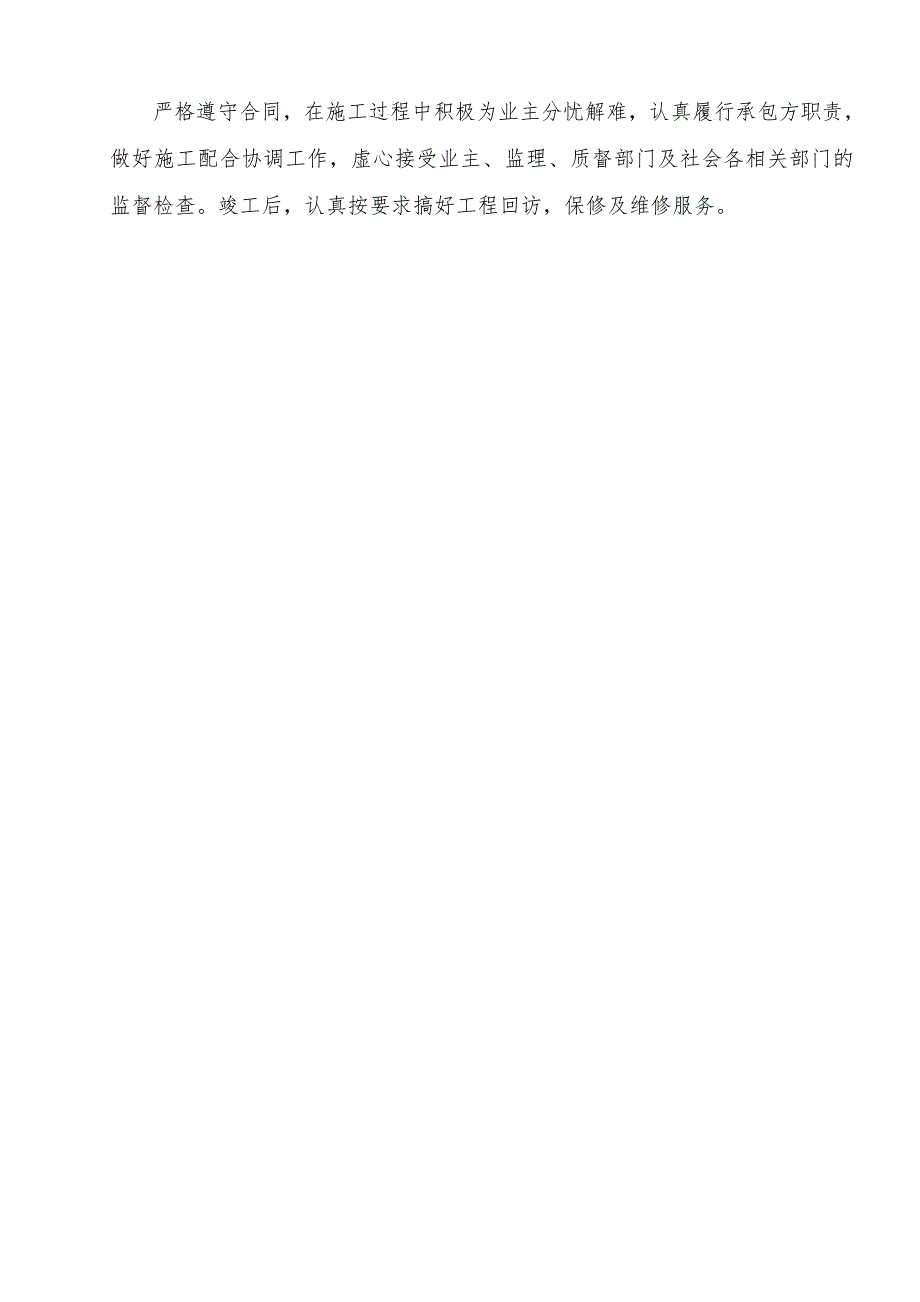

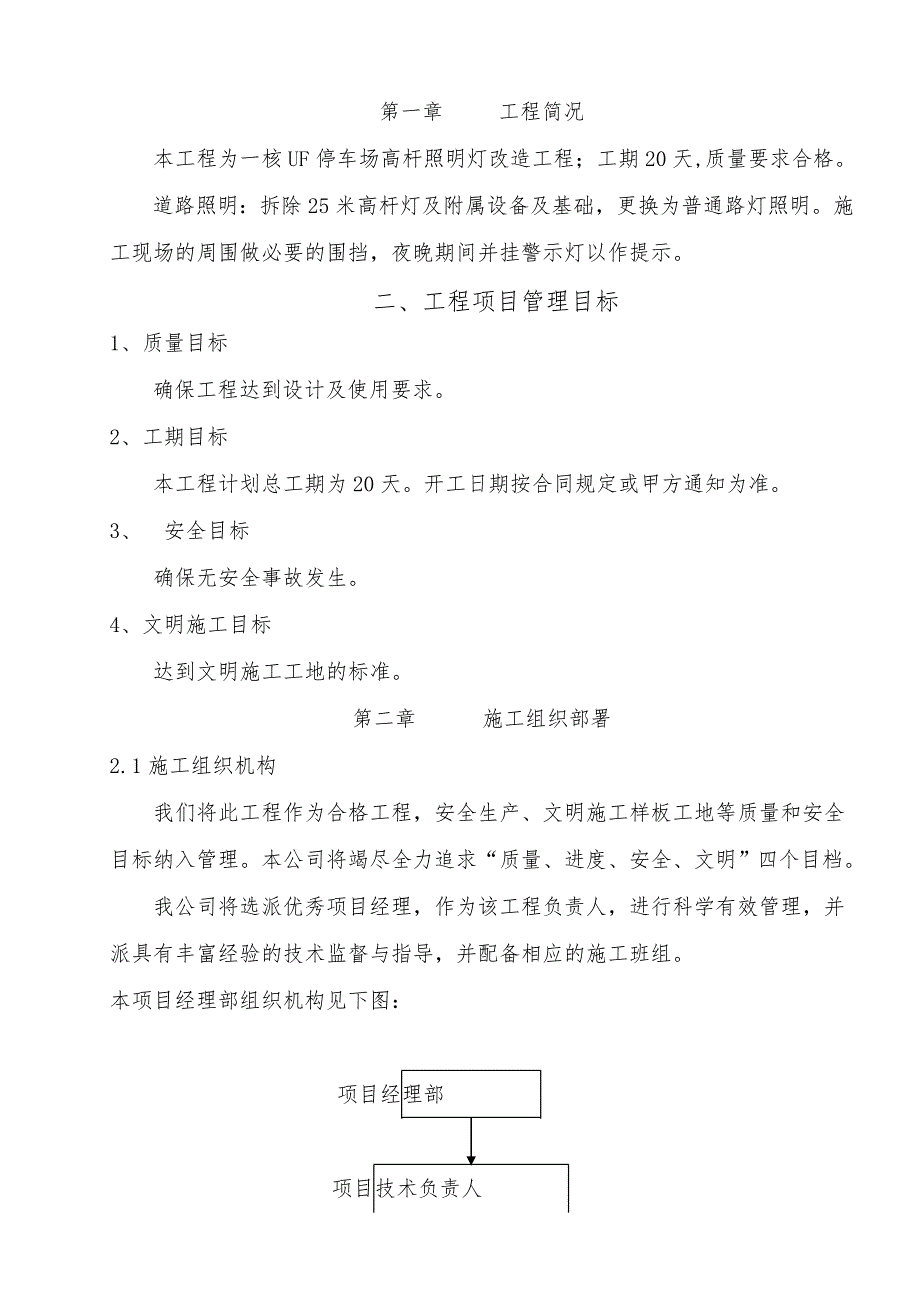

2、确保该工程质量达到合格，力争优良。3、大力推进技术革新 大力推广应用新技术、新工艺，不断提高企业的技术水平，这是我司在市场经济体制下求发展的战略手段。我们在工程施工中将大力推广应用新技术、新工艺，以提高经济和社会效益。4、安全生产、文明施工 切实抓好安全生产，努力搞好文明施工，创安全生产文明施工优秀级项目,为我司树立良好的社会形象。5、优质服务严格遵守合同，在施工过程中积极为业主分忧解难，认真履行承包方职责，做好施工配合协调工作，虚心接受业主、监理、质督部门及社会各相关部门的监督检查。竣工后，认真按要求搞好工程回访，保修及维修服务。第一章 工程简况 本工程为一核UF停车场高杆照明灯改造工程；工
3、期20天,质量要求合格。道路照明：拆除25米高杆灯及附属设备及基础，更换为普通路灯照明。施工现场的周围做必要的围挡，夜晚期间并挂警示灯以作提示。二、工程项目管理目标1、质量目标确保工程达到设计及使用要求。2、工期目标本工程计划总工期为20天。开工日期按合同规定或甲方通知为准。3、 安全目标确保无安全事故发生。4、文明施工目标达到文明施工工地的标准。 第二章 施工组织部署2.1施工组织机构我们将此工程作为合格工程，安全生产、文明施工样板工地等质量和安全目标纳入管理。本公司将竭尽全力追求“质量、进度、安全、文明”四个目档。我公司将选派优秀项目经理，作为该工程负责人，进行科学有效管理，并派具有丰富经
4、验的技术监督与指导，并配备相应的施工班组。本项目经理部组织机构见下图：项目经理部 项目技术负责人施工员 质检员 安全员 材料员 预算员各班组2.2施工顺序及部署安排1、本工程守信合同原则,本工程按时竣工,各主要工序之间采取交叉流水方法组织施工，以最大限度地争取时间。2、高杆灯拆除的施工：先把灯头卸下来拆除，然后利用高空车对高杆灯的灯柱实行分段拆除，最后再拆除高杆灯的基础。2.3各项资源需用量计划2.3.1劳动力需用量计划 该工地组织机构由：施工员、技术员、质检员、预算员、安全员和材料员组成，项目经验总负责。根据该工程特点，需配备强干的施工班组及适量的水工和电工。特殊工种持证上岗，并建立劳务队伍
5、管理制度。工人开工前三天进场，安全员对所有工人进行安全、防火和文明施工教育，并签订劳务合同和文明施工公约；为落实施工计划和技术责任制由施工员和班组组长和所有工人逐级进行交底，交底内容包括：工程施工进度计划，分项工程的施工工艺标准及安全、技术措施、降低成本、质量保证措施、质量标准和验收规范、我司有关安全、质量保证规定和业主有关管理规定等。2.4施工平面布置 施工总平面图是施工组织设计中的重要组成部分，实践证明：其布局合理与否，不仅直接关系到是否便于施工，而且对工程造价、工期、质量，乃至与当地关系等方面都会产生很大的影响，因此必须做好该项工作、施工总平面的布局。第三章 施工准备工作计划3.1施工现
6、场准备工作主要应做好以下几项工作：（一）勘察和了解现场 勘察和了解现场的地形、地质、气象、水源、料源或料物、交通运输、通信联络以及城镇建设规划、环境保护等有关情况。（二）确定工地范围项目部应根据施工图纸和施工临时需要确定工地范围，及在此范围内有多少土地，哪些是永久占地、哪些是临时占地，并与地方有关人员到场一一核实，绘出地界、设立标志。（三）消除现场障碍施工现场范围内的障碍物必须拆除，并平整场地，以利施工的全面展开。（四）办妥有关手续上述占地和障碍物的拆迁等都必须事先与有关部门协商，办妥一切手续后方可进行。（五）作好现场规划 施工单位按照施工总平面搭设工棚、仓库；安装供水管线、架高供电和通信线路
7、；设置料场、车场、搅拌站；修筑临时道路和临时排水设施等。（六）道路安全畅通施工需要车辆机械和设备，原有道路能否承受此种重载，需要进行调查、验算，不合要求的应作加宽或加固处理，保证道路安全畅通。项目部做好现场三通一平的准备工作。水、电源引至场地附近;现场施工用水采用3寸水管网;现场施工用电按平面图布置一间配电间,在现场架设临时电源线,在各个施工用点处设置配电箱,各机械箱从配电箱引出;现场施工车辆行走通畅,施工道路用30MM厚碎石铺路。3.2施工生产准备3.2.1做好劳动力进场计划和安置工作，作好入场前岗位培训和安全教育工作，并签定劳务合同上岗。3.2.2做好机械、电器、机器的进场，并合理放置。3
8、.2.3做好前期工程材料的进场计划及堆放点。3.2.4合理的安排好施工用地,使可用土地的面积既不浪费,又步拥挤做到文明施工。第四章 施工进度计划及保证措施4.1施工进度计划本工程计划工期20天，施工进度计划表及网络图详后附表。根据此道路排水工程特点及甲方的有关要求，在施工过程中各项施工工序之间交叉流水作业,确保每一道工序优质、高效、按时完成，为工程创优提供保障。4.2保证工程进度措施在人、机、料、法、环五大环节中进行全面严格管理，确保工程进度。4.2.1确保原材料的及时供应，不得拖工程施工的后腿。4.2.2项目部管理人员应密切配合，认真做好本职工作，特别是技术人员要精心组织施工生产，杜绝或减少
9、不必要的返工。4.2.3对施工现场的机械设备，配备足够的零件，计量器具应定时进行检查，确保工程正常施工。4.2.4安排生产作业时,应考虑多方面因素的影响,在总进度计划的基础上尽量做到宜前不宜后,为后续留下更充分的余地,以确保总工期的实现 。4.2.5根据现场施工的具体情况,灵活合理地安排顺序;抓住关键线路,集中力量确保此线路的畅通,同时科学地组织主体交叉流水作业。4.2.6劳动力安排考虑采用职工班组长期合同制民工保证不因农忙季节或其它因表而影响工程进度,节假日照常施工。4.2.7建立工期奖罚制度,从各专业队到施工班组实行超产奖罚,欠产处罚,并严格执行。第五章 施工技术措施及项目施工方法5.1
10、技术准备工作1、施工前应具备下列资料：拟建场地工程地质资料；主要施工机械及其配套设备的技术性能；工程施工技术措施；2、施工技术措施的内容有：确定合理施工工艺的有关资料；施工作业计划和劳动和劳动组织规划；机械设备、备（配）件、工具（包括质量检查工具）、材料供应计划；主要施工机械的运转计划；保证工程质量、安全生产和季节性（雨季）施工的技术措施；3、施工前应做好场地的平整工作，对不利于施工机械运行的松软场地应进行适当处理。5.2路灯施工一、工序流程施工中采用以下流程：拆除：卸下灯头分段拆除灯杆拆除高杆灯的混凝土基础安装：定灯位挖沟 铺管 浇注路灯基础敷设电缆 绝缘测试 路灯安装电气设备安装 实验、调
11、试 自检 竣工验收二、施工方法1、定灯位：按照施工图及现场情况，确定路灯安装位置。2、挖沟及埋管：按照技术规范要求挖沟槽 。3、路灯基础浇注：按甲方提供路灯基础图纸开挖相应尺寸的基坑，金属构件进行处理，防腐质量应符合现行国家标准金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验（GB/T9700）、热喷涂金属件表面预处理通则（GB/T11373）、现行行业标准钢铁热浸铝工艺及质量检验（ZBJ36011）的有关规定。4、敷设电缆：应符合下列要求1）电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰；2）电缆的固定、间距、弯曲半径应符合规定；3）电缆接头良好，绝缘应符合规定；4）保护
12、管的连接、防腐应符合规定； 5、路灯安装规定1) 同一街道、公路、广场的路灯安装高度（从光源到地面）、仰角、装灯方向、颜色宜保持一致。2) 基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿础并应超出基础平面3050mm。浇制钢筋混凝土基础前，必须排除坑内积水。3) 灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。4) 灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合相关规定。5) 在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。6
13、) 路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国家标准金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验（GB/T9700）、热喷涂金属件表面预处理通则（GB/T11373）、现行行业标准钢铁热浸铝工艺及质量检验（ZBJ36011）的有关规定。7) 各种螺母紧固，宜加垫片和弹簧垫。紧固后螺出螺母不得少于两个螺距。6、设备安装（路灯控制箱安装）a) 材料到场后经开箱检验，经业主同意后方可进行安装使用； b) 动触头与静触头的中心线应一致，触头应接触紧密；c) 二次回路辅助开关的切换接点应动作准确，接触可靠；d) 箱内照明应齐全。e) 配电柜（箱、盘）的漆
14、层（镀层）应完整无损伤。f) 机械闭锁、电气闭锁动作应准确、可靠。7、 有隐蔽工程，应提前通知业主，经业主检查验收合格后方可进行下一道工序。8、 用调试设备、仪表、仪器必须经国家认可有计量资格的有关单位检验合格，并由专人使用、保管。调试时应有详细记录。9、 施工前作好技术交底，吃透图纸，领会设计意图，配合其它专业工作，要作好成品保护及各专业协调。10、电缆敷设前，应进行电气性能试验，合格后方可施工。电缆敷设应根据其走向、规格合理安排顺序、一般不应有交叉。11、 需开孔的配电箱（柜），必须用开孔机开孔，严禁气焊等切割开孔。电线进入配电箱、接线盒等应有护管帽。穿线前应有防止外物落入措施。12、 线
15、在管内或经槽内不允许有接头和缠绕。导线在出口处应装有护线套，并用500V绝缘电阻应大于1M，同时作好记录。13、 有配电箱（柜）接地及各系统的保护接地、工作接地应接入原大楼接地网上，完善整个接地系统。14、 安装完成后进行检查，确认无误，方可进行分项调试，并作好调试记录。15、 各分项调试完成后，可进行系统调试，联动调试，试运行并作好记录。16、 其它部分电气设备安装应严格按图纸标高、部位进行。第六章 施工质量保证措施和质量目标6.1质量目标 本工程的质量目标：分项工程一次交验合格率100%,工程质量标准达到合格。6.2质量保证体系图详见下页质量保证体系图项目经理负责全面工作项目总工程师1.技术交底工作2.重大技术措施交底3.施工方案的设计审批4.对质量事故
