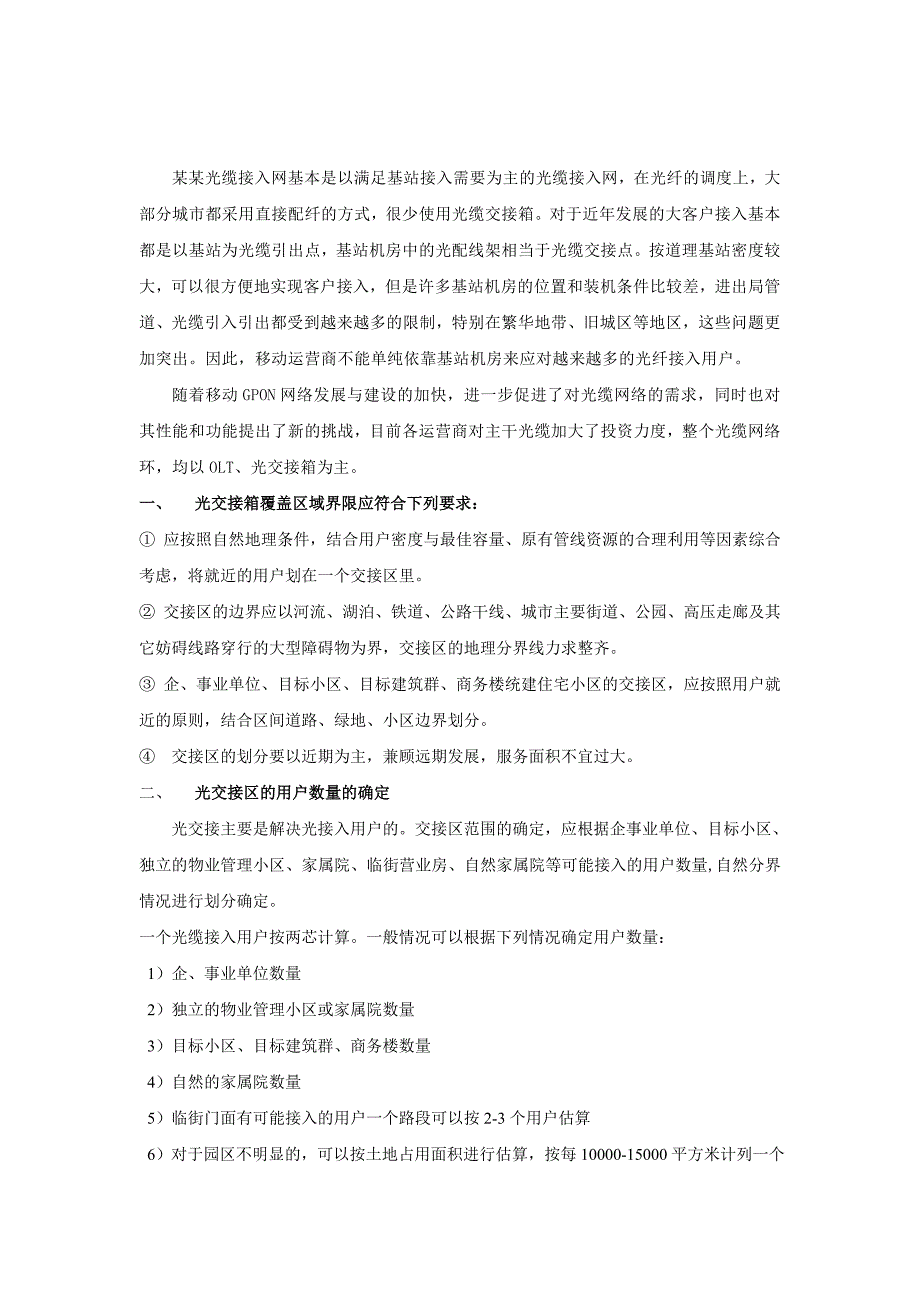

1、光交接箱设计原则及施工规范某某光缆接入网基本是以满足基站接入需要为主的光缆接入网，在光纤的调度上，大部分城市都采用直接配纤的方式，很少使用光缆交接箱。对于近年发展的大客户接入基本都是以基站为光缆引出点，基站机房中的光配线架相当于光缆交接点。按道理基站密度较大，可以很方便地实现客户接入，但是许多基站机房的位置和装机条件比较差，进出局管道、光缆引入引出都受到越来越多的限制，特别在繁华地带、旧城区等地区，这些问题更加突出。因此，移动运营商不能单纯依靠基站机房来应对越来越多的光纤接入用户。随着移动GPON网络发展与建设的加快，进一步促进了对光缆网络的需求，同时也对其性能和功能提出了新的挑战，目前各运营
2、商对主干光缆加大了投资力度，整个光缆网络环，均以OLT、光交接箱为主。一、 光交接箱覆盖区域界限应符合下列要求： 应按照自然地理条件，结合用户密度与最佳容量、原有管线资源的合理利用等因素综合考虑，将就近的用户划在一个交接区里。 交接区的边界应以河流、湖泊、铁道、公路干线、城市主要街道、公园、高压走廊及其它妨碍线路穿行的大型障碍物为界，交接区的地理分界线力求整齐。 企、事业单位、目标小区、目标建筑群、商务楼统建住宅小区的交接区，应按照用户就近的原则，结合区间道路、绿地、小区边界划分。 交接区的划分要以近期为主，兼顾远期发展，服务面积不宜过大。二、 光交接区的用户数量的确定光交接主要是解决光接入用

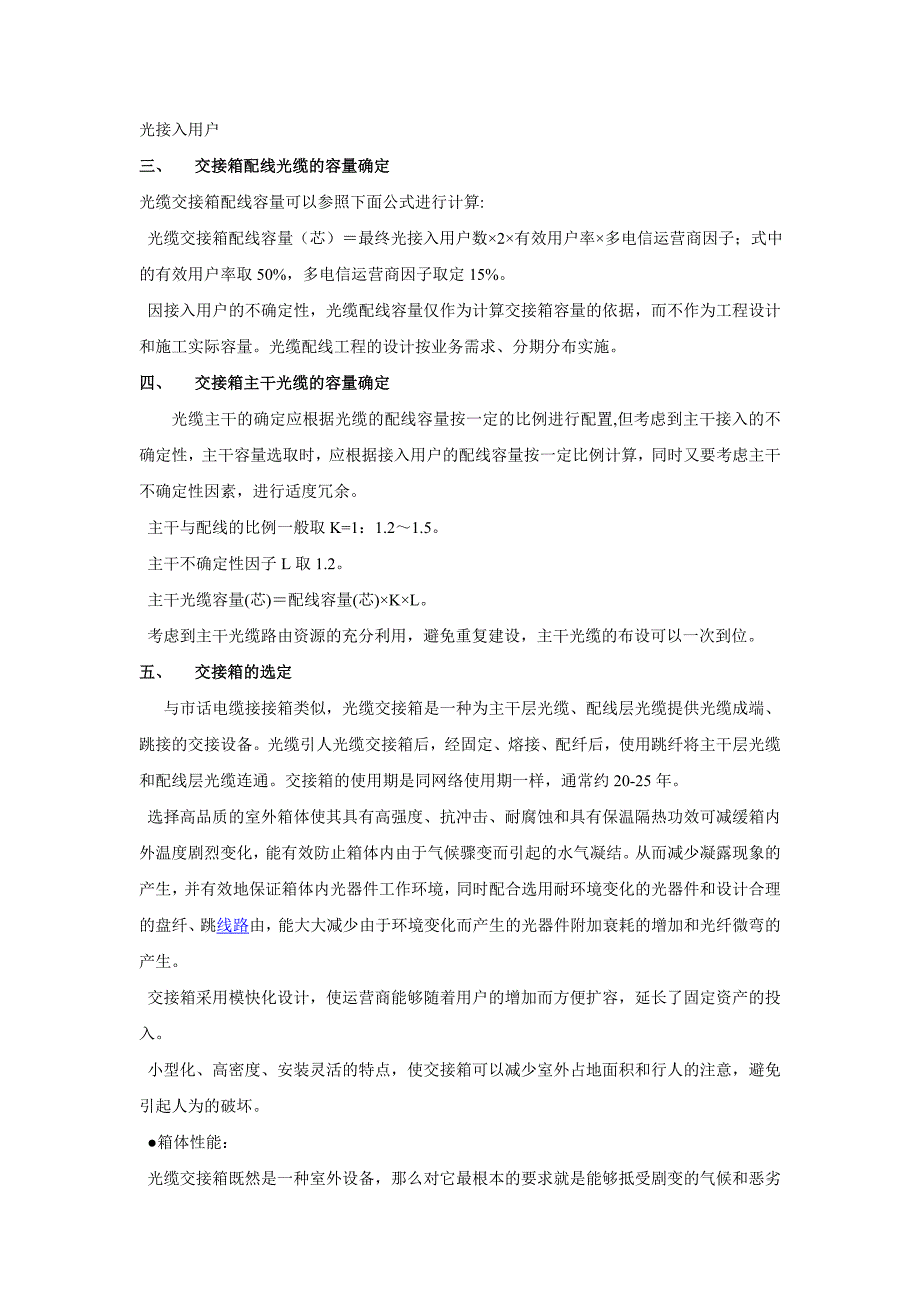

3、户的。交接区范围的确定，应根据企事业单位、目标小区、独立的物业管理小区、家属院、临街营业房、自然家属院等可能接入的用户数量,自然分界情况进行划分确定。一个光缆接入用户按两芯计算。一般情况可以根据下列情况确定用户数量： 1）企、事业单位数量 2）独立的物业管理小区或家属院数量 3）目标小区、目标建筑群、商务楼数量 4）自然的家属院数量 5）临街门面有可能接入的用户一个路段可以按2-3个用户估算 6）对于园区不明显的，可以按土地占用面积进行估算，按每10000-15000平方米计列一个光接入用户三、 交接箱配线光缆的容量确定光缆交接箱配线容量可以参照下面公式进行计算: 光缆交接箱配线容量（芯）最终
4、光接入用户数2有效用户率多电信运营商因子；式中的有效用户率取50%，多电信运营商因子取定15%。 因接入用户的不确定性，光缆配线容量仅作为计算交接箱容量的依据，而不作为工程设计和施工实际容量。光缆配线工程的设计按业务需求、分期分布实施。四、 交接箱主干光缆的容量确定光缆主干的确定应根据光缆的配线容量按一定的比例进行配置,但考虑到主干接入的不确定性，主干容量选取时，应根据接入用户的配线容量按一定比例计算，同时又要考虑主干不确定性因素，进行适度冗余。 主干与配线的比例一般取K=1：1.21.5。 主干不确定性因子L取1.2。 主干光缆容量(芯)配线容量(芯)KL。 考虑到主干光缆路由资源的充分利用
5、，避免重复建设，主干光缆的布设可以一次到位。五、 交接箱的选定 与市话电缆接接箱类似，光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引人光缆交接箱后，经固定、熔接、配纤后，使用跳纤将主干层光缆和配线层光缆连通。交接箱的使用期是同网络使用期一样，通常约20-25年。 选择高品质的室外箱体使其具有高强度、抗冲击、耐腐蚀和具有保温隔热功效可减缓箱内外温度剧烈变化，能有效防止箱体内由于气候骤变而引起的水气凝结。从而减少凝露现象的产生，并有效地保证箱体内光器件工作环境，同时配合选用耐环境变化的光器件和设计合理的盘纤、跳线路由，能大大减少由于环境变化而产生的光器件附加衰耗的增加
6、和光纤微弯的产生。 交接箱采用模快化设计，使运营商能够随着用户的增加而方便扩容，延长了固定资产的投入。 小型化、高密度、安装灵活的特点，使交接箱可以减少室外占地面积和行人的注意，避免引起人为的破坏。 箱体性能： 光缆交接箱既然是一种室外设备，那么对它最根本的要求就是能够抵受剧变的气候和恶劣的工作环境。它要具有防水气凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。 容量： 在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是：箱体体积增大、设备价格增高。那么更合理的情况应该是怎样的呢?从光缆交接箱的原理图可以看出，光缆交接箱的容量实际上应包括主干
7、光缆直通（或直熔）容量、主干光缆配线容量和分支光缆配线容量三部分。 假设主干光缆为216芯带状光缆（12芯/带），在该分支点下落3带，则：主干光缆直熔区容量为18-315带，180芯；主干光缆配纤区容量为3+36带，72芯；分支光缆配纤区容量为主干光缆配纤容量的1.5-2倍，即108144芯。 实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光缆配纤容量与分支光缆配纤容量之和。针对这个例子，这个交接箱的容量应该为180216芯。 至于主干光缆的直通部分，实际工程中主要有两种做法：一种是剪断熔接；另一种是不剪断（俗称掏接）。对于前一种情况，需要在光缆交接箱中安装专用的熔接盘（或熔
8、接模块/单元），对于后一种情况，可以通过专用的直通单元来容纳直通光缆。 进缆根数： 人们在实践中往往忽视进缆根数这个问题，而更关注交接箱的性能和容量。但是，由于光缆交接箱是长期使用的设备，随着电信运营的不断发展，线路的不断扩容，进箱的光缆会是逐年递增的。没有人希望看到这样的现象：光缆交接箱的容量还有富余，但却再也找不到进缆孔位和光缆固定位了。以上述城区为标准，若使用环型结构，主干层引入光缆为2条。考虑日常维护、割接等要求，需有2条备用引入点，应能引入24条光缆。不过光缆交接箱的内净空容量是有限的，不可能引入太多光缆。基本解决方法有两个：一是在光缆网络规划时可以增加光缆交接箱数量解决光接入点密集
9、问题；二是在引入光缆固定点用完前，布放一条大对数光缆用来割接几条小对数光缆，腾出引入固定点。总之，一般光缆交接箱接入的光缆应有1620条。 跳纤的管理：从光缆交接箱内的纤芯类型有4种：非本光缆交接箱使用的纤芯直通光纤；光缆开剥点到熔接盘的光缆纤芯使用光纤；熔接盘到适配器的尾纤和连接主干层光缆和配线层光缆的跳纤。如何合理安排这4类纤芯在光缆交接箱的走向、盘留、固定、保护，使施工、维护、更换等操作方便、合理，是判别光缆交接箱性能好坏的一个重要指标。如在使用光纤的管理方面，因主干层光缆多数使用带状光缆（含4、8、12纤芯带），而配线层多数使用层续式单纤光缆，光缆交接箱的纤芯熔接、终端管理就要适应各类
10、型纤芯的使用。又如在跳纤管理方面，假设在288芯光缆交接箱开通70个的系统后，箱内跳纤就140条，如何解决跳纤的相互缠绕、挤压、打结，是十分头疼的问题。建议光缆交接箱使用单走纤方式，便可避免上述问题。接地装置因在光交接箱开通业务的均是业务大客户或重要的用户，在光缆使用安全方面特别要加强。光缆交接箱的接地装置也是马虎不得的。当一条配线光缆以架空或墙壁吊线形式布放时，就可能引雷进箱体。接地装置对雷击所产生的瞬间大电流若不能及时泻流，就会在光缆固定点产生高温发热，甚至烧焦，从而影响正常的通信。这方面光缆交接箱生产厂家并没有引起重视，一般只使用镀锌铁线将各固定点串联，经螺栓固定后直接引入地，这是不足够
11、的。在实际安装时执行以下措施，一般的雷未伤害是可避免的。（1）焊接处应涂沥青。（2）接地体连接线和卡箍要保证有可靠的电气接触。（3）接地体与电力线焊接（用银化黄铜气焊条气焊）再引到地线排用螺丝连接。（4）水平接地体焊接处应四面焊接，搭接处应大于250mm。六、 光交接箱技术规范要求交接箱的使用环境： 在地形、地势安全平坦，发展能相对稳定时 室外交接箱应才采用混凝土底座，底座与人（手）孔间采用管道连通，不得砌成通道式。底座与管道、箱体间应有密封防潮措施。交接箱及基座的安装规范：(1)交接箱安装必须坚实、牢固、安全可靠，箱体横平竖直，箱门应有完好的锁定装置。(2)交接箱装配应零配件齐全，端子牢固。
12、(3)交接箱编号、光缆及纤芯编号等标志应正确、完整、清晰、整齐。落地式交接箱安装位置的选择，应和交接箱基座、人孔、手孔配套安装。基座高度可根据各地区地势情况而定。一般防雨的高度300mm为宜。1、交接箱基座距离人孔、手孔一般要求不超过10米，但必须要求铺设镀锌钢管或塑料管，不得采用小通道方式。2、交接箱基础浇筑：交接箱基础要求为10cm厚、150#的混凝土基础，浇基础前应清理杂物。3、交接箱基础砖砌体：砌体采用标号为100#的砂浆，砖砌体砂浆饱和度不底于80%，四周墙角、底边、窗口需要抹八字，墙体宽度为24cm。4、基座砂浆抹面：批荡在没有特殊的情况下一般采用标号为100#的砂浆，内批荡厚度达
13、到1.5cm，外批荡厚度达到2cm，抹墙体要严密、贴实、光滑、不空鼓、无飞刺、无断裂。如井四周有泛水等特殊情况，要加大水泥标号和加厚外批或加防漏剂。5、基座预埋铁：穿钉的规格、位置符合设计规定，在交接箱的基座四角上有预先铸好的地脚螺丝（螺栓M12X30）用来固定交接箱。并在基座中央预留一个长方洞（822mm622mm）作光缆的出入口。6、交接箱与基座接触处，应抹“八字灰”，以防进水。 密封方法： 箱体的性能达到了室外环境的要求，那么光缆交接箱内部被侵蚀的最后途径就是光缆进孔。显然，如果进孔密封不好，人井中的大量潮气会直接涌入箱体内，对箱内部件甚至光无源器件造成直接损害。通常，工程上采用松香加石
14、蜡（1：1）混合密封的方法，也有使用玻璃胶、橡皮泥或专用合成密封材料的。如采用非凝固型防火泥(SealingPutty)能有效的防止火、灰尘、潮气从人井内进入交接箱。但是不论使用什么材料，都必须具有凝结快速、不溶于水、温度性能好、不干燥龟裂等基本性能。同时规范化的施工和箱体底座的防潮处理，均能进一步保证箱体的密封。 光交接箱安装示意总图注 意 事 项 1、符合城市规划，不妨碍交通并不影响市容观瞻的地方。2、应选定靠近人、手孔便于出入线的地方或利用墙壁引上。3、应选定位置隐蔽、安全、通风，便于施工维护，不易受到外界损伤的地方。4、在下列场所不得设置交接箱： 高压走廊和电磁干扰严重的地方 高温、腐蚀严重和易燃易爆工厂、仓库附近及其他严重影响交接箱安全的地方 规划未定型、用户密度很小、技术经济不合理等地区 低洼积水的地区
