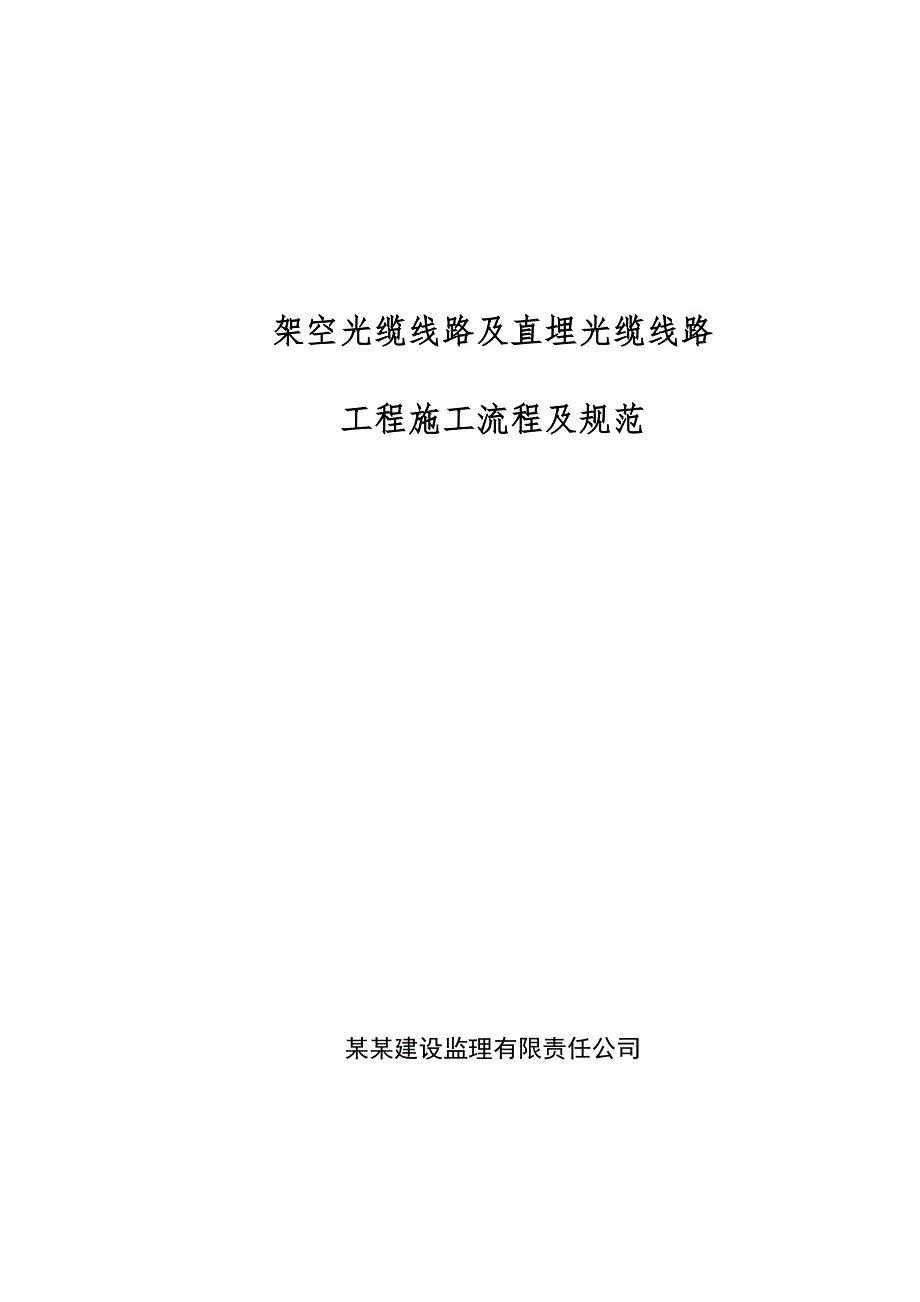

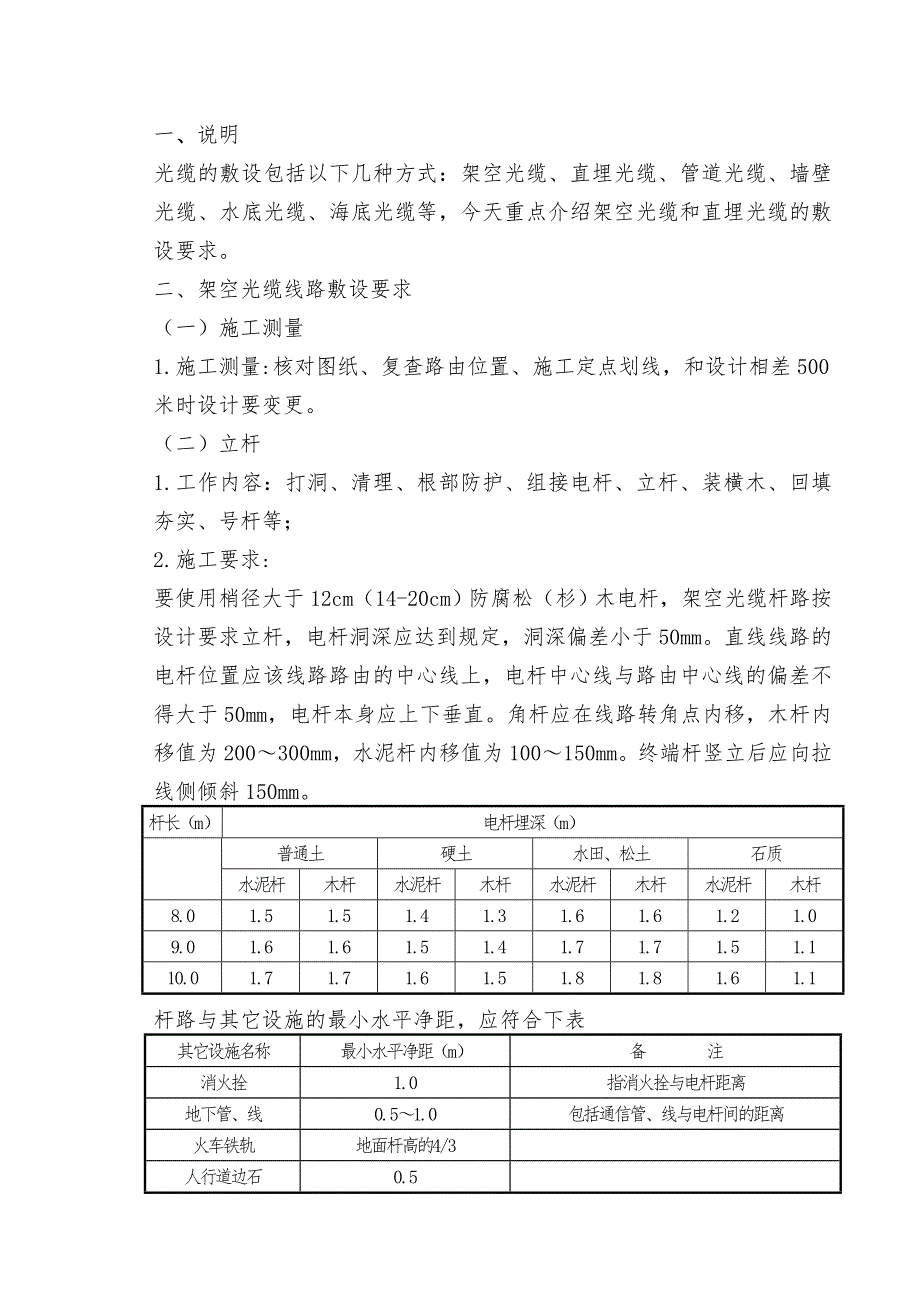

1、 架空光缆线路及直埋光缆线路工程施工流程及规范 某某建设监理有限责任公司一、说明光缆的敷设包括以下几种方式:架空光缆、直埋光缆、管道光缆、墙壁光缆、水底光缆、海底光缆等,今天重点介绍架空光缆和直埋光缆的敷设要求。二、架空光缆线路敷设要求(一)施工测量1.施工测量:核对图纸、复查路由位置、施工定点划线,和设计相差500米时设计要变更。(二)立杆1.工作内容:打洞、清理、根部防护、组接电杆、立杆、装横木、回填夯实、号杆等;2.施工要求:要使用梢径大于12cm(14-20cm)防腐松(杉)木电杆,架空光缆杆路按设计要求立杆,电杆洞深应达到规定,洞深偏差小于50mm。直线线路的电杆位置应该线路路由的中

2、心线上,电杆中心线与路由中心线的偏差不得大于50mm,电杆本身应上下垂直。角杆应在线路转角点内移,木杆内移值为200300mm,水泥杆内移值为100150mm。终端杆竖立后应向拉线侧倾斜150mm。杆长(m)电杆埋深(m)普通土硬土水田、松土石质水泥杆木杆水泥杆木杆水泥杆木杆水泥杆木杆8.01.51.51.41.31.61.61.21.09.01.61.61.51.41.71.71.51.110.01.71.71.61.51.81.81.61.1杆路与其它设施的最小水平净距,应符合下表其它设施名称最小水平净距(m)备 注消火拴1.0指消火拴与电杆距离地下管、线0.51.0包括通信管、线与电杆间

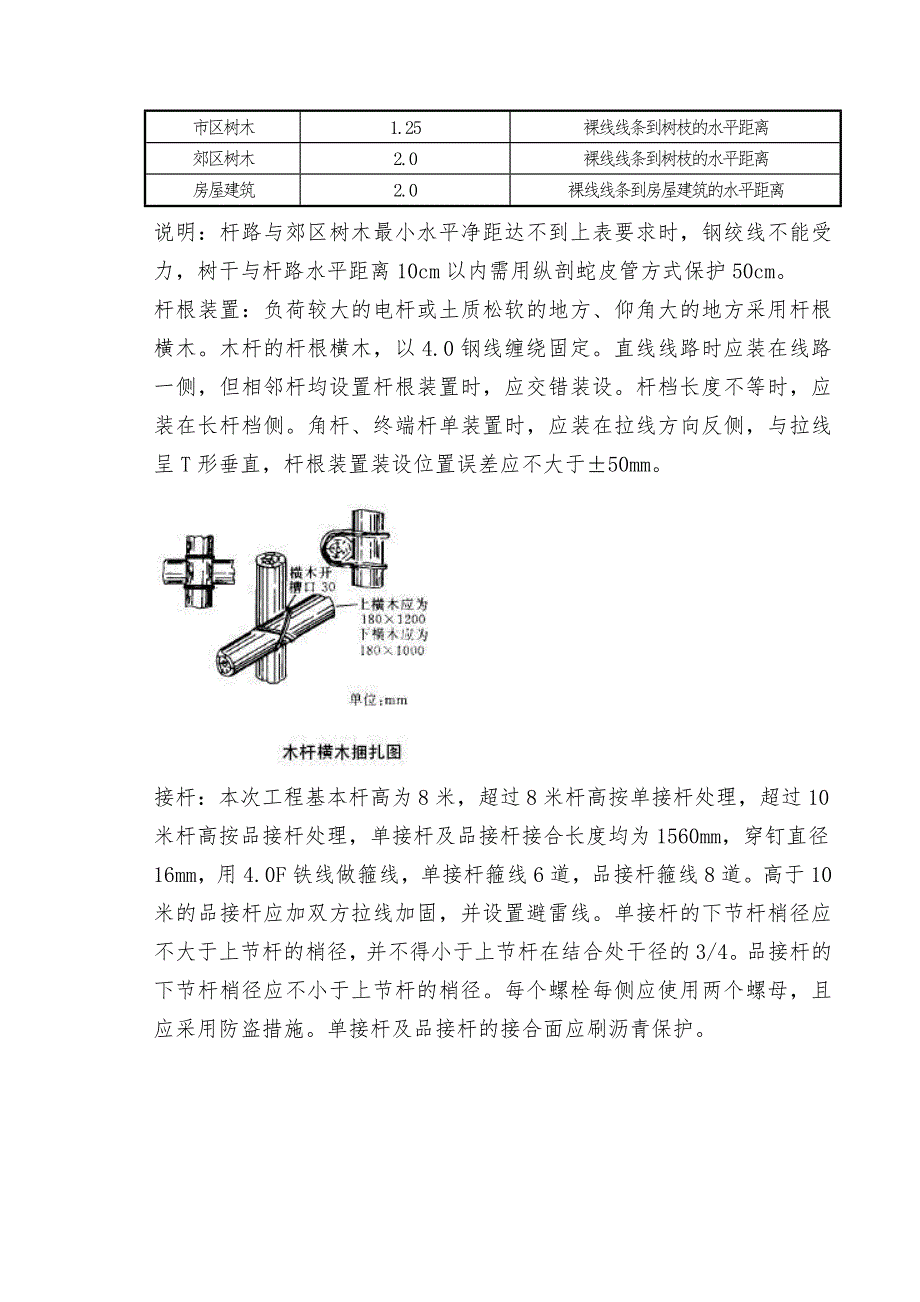

3、的距离火车铁轨地面杆高的4/3人行道边石0.5市区树木1.25裸线线条到树枝的水平距离郊区树木2.0裸线线条到树枝的水平距离房屋建筑2.0裸线线条到房屋建筑的水平距离说明:杆路与郊区树木最小水平净距达不到上表要求时,钢绞线不能受力,树干与杆路水平距离10cm以内需用纵剖蛇皮管方式保护50cm。杆根装置:负荷较大的电杆或土质松软的地方、仰角大的地方采用杆根横木。木杆的杆根横木,以4.0钢线缠绕固定。直线线路时应装在线路一侧,但相邻杆均设置杆根装置时,应交错装设。杆档长度不等时,应装在长杆档侧。角杆、终端杆单装置时,应装在拉线方向反侧,与拉线呈T形垂直,杆根装置装设位置误差应不大于50mm。接杆:

4、本次工程基本杆高为8米,超过8米杆高按单接杆处理,超过10米杆高按品接杆处理,单接杆及品接杆接合长度均为1560mm,穿钉直径16mm,用4.0F铁线做箍线,单接杆箍线6道,品接杆箍线8道。高于10米的品接杆应加双方拉线加固,并设置避雷线。单接杆的下节杆梢径应不大于上节杆的梢径,并不得小于上节杆在结合处干径的3/4。品接杆的下节杆梢径应不小于上节杆的梢径。每个螺栓每侧应使用两个螺母,且应采用防盗措施。单接杆及品接杆的接合面应刷沥青保护。单接杆示意图如下图所示:品接杆安装示意图如下图所示:杆号:电杆编号应按设计规定按照中继段由原有基站向新建基站编排。杆号牌由高度为30cm,宽度15cm,厚度0.

5、6mm的薄铝板制成,应面向街道一侧安装,杆号牌安装高度为距地面3.5m。杆号牌按单号杆编排,用4个铁钉固定在油杆上。杆号牌采用凹字印刷,字体为正楷,白底黑字,联通标记为红色,应标明中继段名称(起始站点名称终止站点名称或分歧杆号终止站点名称)施工时间,电杆编号(编号用大写汉00一、00三00七、00九), 具体样式详见下图 (三)安装拉线1.工作内容:挖坑,埋设地锚,安装拉线,收紧拉线,做中、上把,清理现场等。2.施工要求:a、本工程单条单下地锚出土长度为30mm,双单条双下地锚出土长度为60mm,双条四下地锚出土长度为80mm。单条单下地锚如下图示:单条双下地锚如下图示:双条四下地锚如下图示:

6、b、拉线地锚埋设端正,不得偏斜,地锚的拉线盘(横木)应与拉线垂直。拉线程式:防风拉线程式为7/2.2,终端拉线及角杆拉线应选择比吊线大一级程式;角深小于13m时,选择7/2.6程式;角深大于13米时,选择7/3.0程式。角杆拉线、终端拉线、装在吊线上方30cm处,防风拉线设置在吊线下方10cm处。由角杆数起每8根杆做一处防风拉线,每16根杆做一处防凌拉线,受地形限制无法制作时,可前后移动防风拉线、防凌拉线的位置。拉线采用另缠法,拉线中把连接处应按程式加拉线衬环,衬环应装在拉线弯回处。拉线地锚的横木规格符合下表规定:架空电缆线路的拉线上把在电杆上的装设位置及安装方法应符合下列规定: 杆上只有一条

7、电缆吊线且装设一条拉线时,应符合图3.4.4 一1 要求。 杆上有两层电缆吊线且需装设两层拉线时,应符合图3.4.4-2要求。 拉线上把的扎固应符合下列要求: 另缠法。应符合图3.4.5-1 的要求,缠扎规格见表3.4.5-1 。夹板法:应符合图3.4.5-2、图3.4.5-3及图3.4.5-4的要求。 各种拉线地锚坑深应符合表3.4.6的规定,容差应小于50 mm 拉线地锚程式及地锚铁柄、水泥拉线盘或地锚横木的规格应符合表3.4.7的要求。 一般地锚出土长度为300mm,三条双下地锚出土长度为400-500mm,允许偏差50-100 mm。地锚钢柄长度规格根据设计埋深要求选定。拉线地锚的实际

8、出土点与规定出土点之间的偏移应5 0mm。地锚的出土斜槽,应与拉线上把成直线。拉线地锚应埋设端正,不得偏斜,地锚的拉线盘(横木)应与拉线垂直。拉线中把夹固、缠扎规格应符合表3.4.11及图3.4.11-1、图3.4.11-2的要求 高桩拉线的副拉线、拉桩中心线、正拉线、电杆中心线应成直线,其中任一点的最大偏差应50mm,并应符合图3.4.12的要求。 吊板拉线的规格应符合图3.4.13的要求。墙拉线的拉攀距墙角应250mm,距屋沿400mm。 装设撑木应符合下列要求: 撑木埋深应600mm ,距高比应 0.5 并加设杆根横木。 撑木装设位置:电缆线路应装在最末层电缆吊线下100mm 处。 撑木

9、的安装应符合图3.5.2-1 及图3.5.2-2 的要求。撑木与电杆结合处应将撑木顶端以直径分,锯成2/5 和3/5 各一面,其中2/5 面应与电杆中心线成直角,3/5 面为贴杆面,应锯削成复瓦形槽,撑木槽应与电杆紧密贴实。(四)架设吊线1.工作内容:安装并紧固支持物(或固定物)、布放吊线、紧线、做终结(丁字接、假终结、十字结)等;2.施工要求:架空光缆吊线程式应符合设计规定。吊线夹板距电杆顶的距离一般情况下距杆顶 500mm,在特殊情况下应250mm。线路与其他设施的最小水平净距、与其他建筑物的最小垂直净距以及交越其他电气设施的最小垂直净距应符合附录E、附录F、附录G的要求。吊线在电杆上的坡

10、度变更大于杆距的20时,应加装仰角辅助装置或俯角辅助装置,辅助吊线的规格应吊线一致,安装方式应符合图3.8.3-1及图3.8.3-2的要求。杆路上架设第一条吊线时,一般设在杆路沿路的车行道反侧或建筑物侧。在同一杆路同侧架设两层吊线时,两吊线间距为400mm。电缆吊线的原始垂度应符合附录H的要求。在20 以下安装时允许偏差应不大于标准垂度的10;在20以上安装时,应不大于标准垂度的5。吊线在直线杆上的固定应符合图3.8.7的要求。 角深在7.5-13米以内,用3.0铁线捆扎3道固定吊线在角杆上;其在吊线的一道和第三道各3圈,第二道缠绕5cm。如下图所示:角深大于等于13米、小于等于25米用7/2

11、.2镀锌钢绞线做假终结。角深大于25米吊线应断开做终结,两吊线固定在同一平面上。十字交叉吊线应符合下列规定:两条十字交叉吊线高度相差在400mm以内时,需做成十字吊线。两条吊线程式相同时,主干线路吊线应置于交叉的下方。两条吊线程式不同时,程式大的吊线应置于交叉的下方。夹板式十字吊线的规格应符合图3.8.10的要求。卡子法丁字结、夹板法丁字结的规格应分别符合图3.8.11-1、图3.8.11-2的要求。电缆吊线在终端杆及角深大于15m的角杆上,应做终结。卡子法终结、另缠法终结、夹板法终结的规格应符合图3.8.12-1、图3.8.12-2及图3.8.12-3的要求。 相邻杆档电缆吊线负荷不等或在负

12、荷较大的线路终端杆前一根电杆应按设计要求做泄力杆,电缆吊线在泄力杆做辅助终结,辅助终结的做法应符合图3.8.14的要求。保护:靠近高压电力设施及在城镇和乡村中的拉线以及终端杆拉线均应进行电气断开,在城镇及乡村中的拉线须有红白保护管,绝缘子距地面的垂直距离应在2m以上。拉线绝缘子应选择额定电压10KV以上,额定机械拉伸负荷70KN的柱形绝缘子。吊线采用7/2.2程式的镀锌钢绞线,吊线应设置在车行道的反侧或建筑物侧,吊线在杆路前进的同一侧。吊线接续及终端均采用3.0mm铁线缠绕紧固;吊线在电杆处采用镀锌穿钉和三眼单槽夹板紧固。每档内最多允许一个吊线接续。吊线接续应符合图3.8.8的要求。两端可选用

13、钢绞线卡子、夹板或另缠法,两端用同一种方法。穿钉:穿钉位置在距离电杆顶部以下50CM处。吊线在直线杆上的固定应符合下图要求:电气断开:吊线每隔2KM处加装10KV以上柱形绝缘子进行电气断开。电气隔断两侧电杆均做地线接地。吊线绝缘子的扎固规格应符合下图要求地线:a、终端杆须设一处地线,跨线杆、与电力线交越杆须在交越两侧电杆各设一处地线;c、直线线路每500M设一处吊线入地;d、地线采用4.0mm镀锌铁线,固定在顺线路一侧,卡钉隔距为503cm。地线与吊线连接应用地线夹板,其固定钢绞线侧在上,固定地线端在下,地线夹板距电杆中心10cm(固定在地线夹板中的地线不允许伸出夹板外)。下端埋至杆根底部,吊

14、线接地电阻符合下表所示数值:吊线在电杆上的坡度变更大于杆距的20%时,应加装仰角辅助装置或俯角辅助装置,辅助吊线的规格应与吊线一致。长杆档处理方式:.超过70米的杆档属于长杆档,长杆档电杆梢径应大于15cm,需根据地形设置7/2.2顶头拉线。.超过100米按跨越杆,跨越杆电杆梢径应大于20cm,跨越杆杆距在150米之内的,可用7/3.0镀锌钢绞线做吊线,不做辅助吊线,跨越杆装设三方拉线,(三方拉线夹角为120度),顶头拉线为7/3.0镀锌钢绞线,侧方为7/2.6镀锌钢绞线,吊线在跨越杆做终结。若跨越杆处不宜装设顶头拉线,根据地形设置延伸7/3.0吊线到相邻的电杆,再做吊线的终结,顶头拉也相应装设在相邻杆处。.跨越杆杆距超过150米且在400米以内,跨越杆用单杆时,要做辅助吊线,主吊线原程式不变,副吊线用7/2.6-7/3.0钢绞线,主副吊线间吊板设置57块(吊板间距小于50米)。顶头拉线为7/3.0V型拉线,侧方拉线为7/3.0镀锌钢绞线。副吊线在跨越杆做终结,主吊线在跨越杆做假终结,主副吊线终端根据跨越长度隔距60150cm。IV.跨越杆杆距在超400米或跨越杆杆距虽在400m内但跨越杆用单接杆或品接杆时,跨越杆和终端杆应分开设置。其主吊线用7/2.6镀锌钢绞线,副吊线用7/3.0镀锌钢绞线。根据档距设置吊板,吊板间隔小于50米,跨越杆根据高度设单层或两层V型三方拉线,
