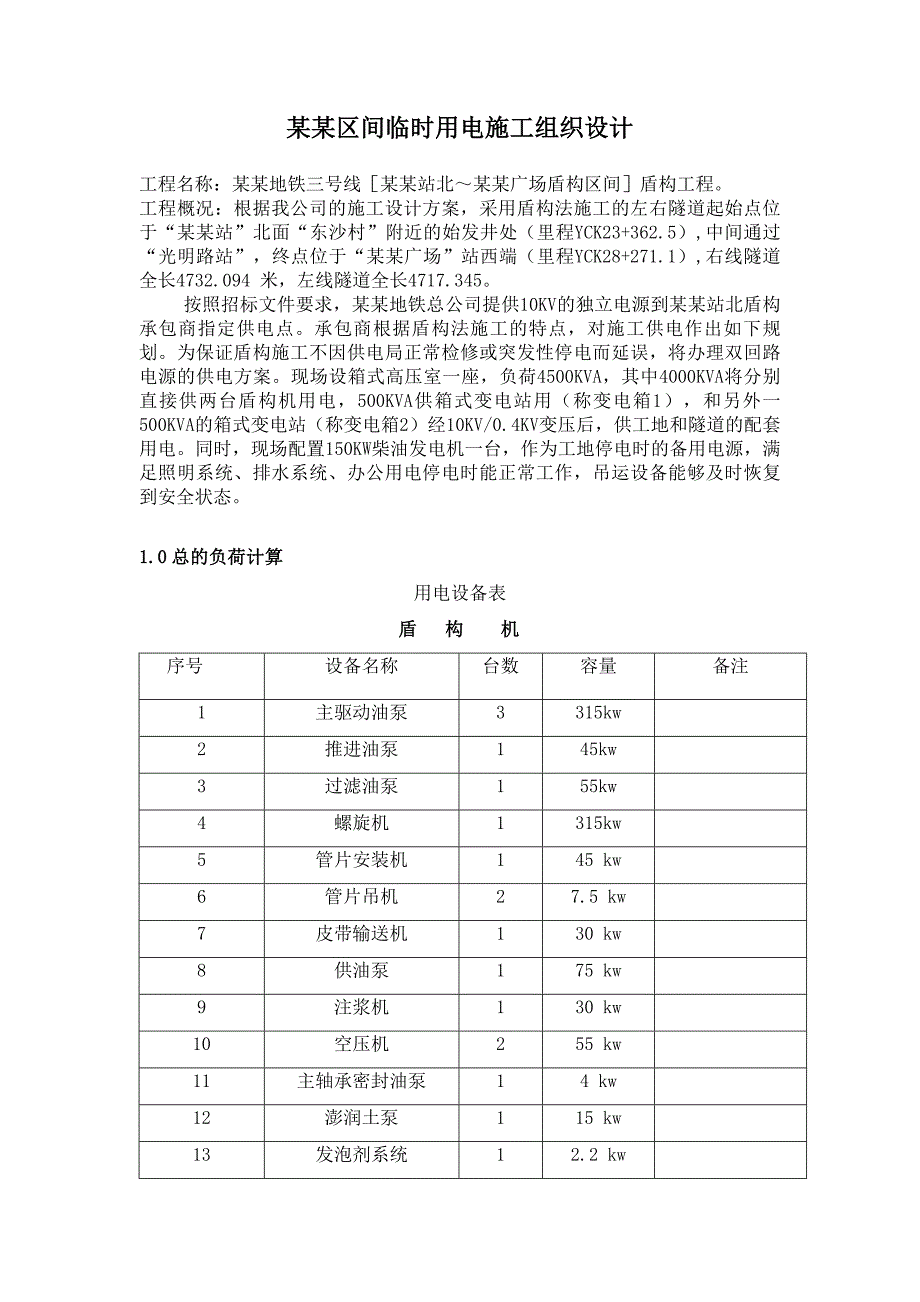

1、某某区间临时用电施工组织设计工程名称：某某地铁三号线某某站北某某广场盾构区间盾构工程。工程概况：根据我公司的施工设计方案，采用盾构法施工的左右隧道起始点位于“某某站”北面“东沙村”附近的始发井处（里程YCK23+362.5）,中间通过“光明路站”，终点位于“某某广场”站西端（里程YCK28+271.1）,右线隧道全长4732.094 米，左线隧道全长4717.345。按照招标文件要求，某某地铁总公司提供10KV的独立电源到某某站北盾构承包商指定供电点。承包商根据盾构法施工的特点，对施工供电作出如下规划。为保证盾构施工不因供电局正常检修或突发性停电而延误，将办理双回路电源的供电方案。现场设箱式高
2、压室一座，负荷4500KVA，其中4000KVA将分别直接供两台盾构机用电，500KVA供箱式变电站用（称变电箱1），和另外一500KVA的箱式变电站（称变电箱2）经10KV/0.4KV变压后，供工地和隧道的配套用电。同时，现场配置150KW柴油发电机一台，作为工地停电时的备用电源，满足照明系统、排水系统、办公用电停电时能正常工作，吊运设备能够及时恢复到安全状态。1.0总的负荷计算用电设备表盾 构 机序号设备名称台数容量备注1主驱动油泵3315kw2推进油泵145kw3过滤油泵155kw4螺旋机1315kw5管片安装机145 kw6管片吊机27.5 kw7皮带输送机130 kw8供油泵175

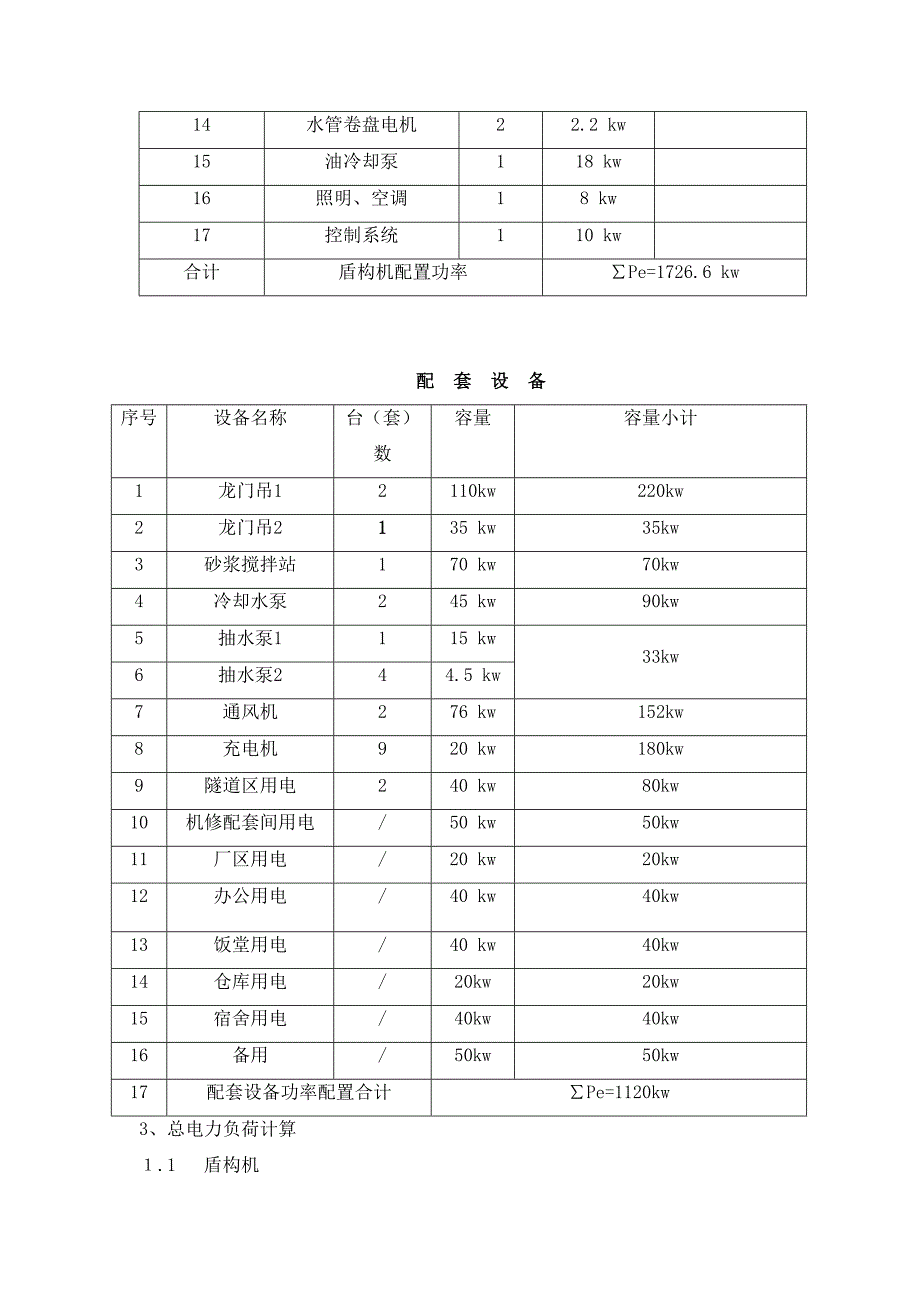

3、kw9注浆机130 kw10空压机255 kw11主轴承密封油泵14 kw12澎润土泵115 kw13发泡剂系统12.2 kw14水管卷盘电机22.2 kw15油冷却泵118 kw16照明、空调18 kw17控制系统110 kw合计盾构机配置功率Pe=1726.6 kw配 套 设 备序号设备名称台（套）数容量容量小计1龙门吊12110kw220kw2龙门吊2135 kw35kw3砂浆搅拌站170 kw70kw4冷却水泵245 kw90kw5抽水泵1115 kw33kw6抽水泵244.5 kw7通风机276 kw152kw8充电机920 kw180kw9隧道区用电240 kw80kw10机修配套

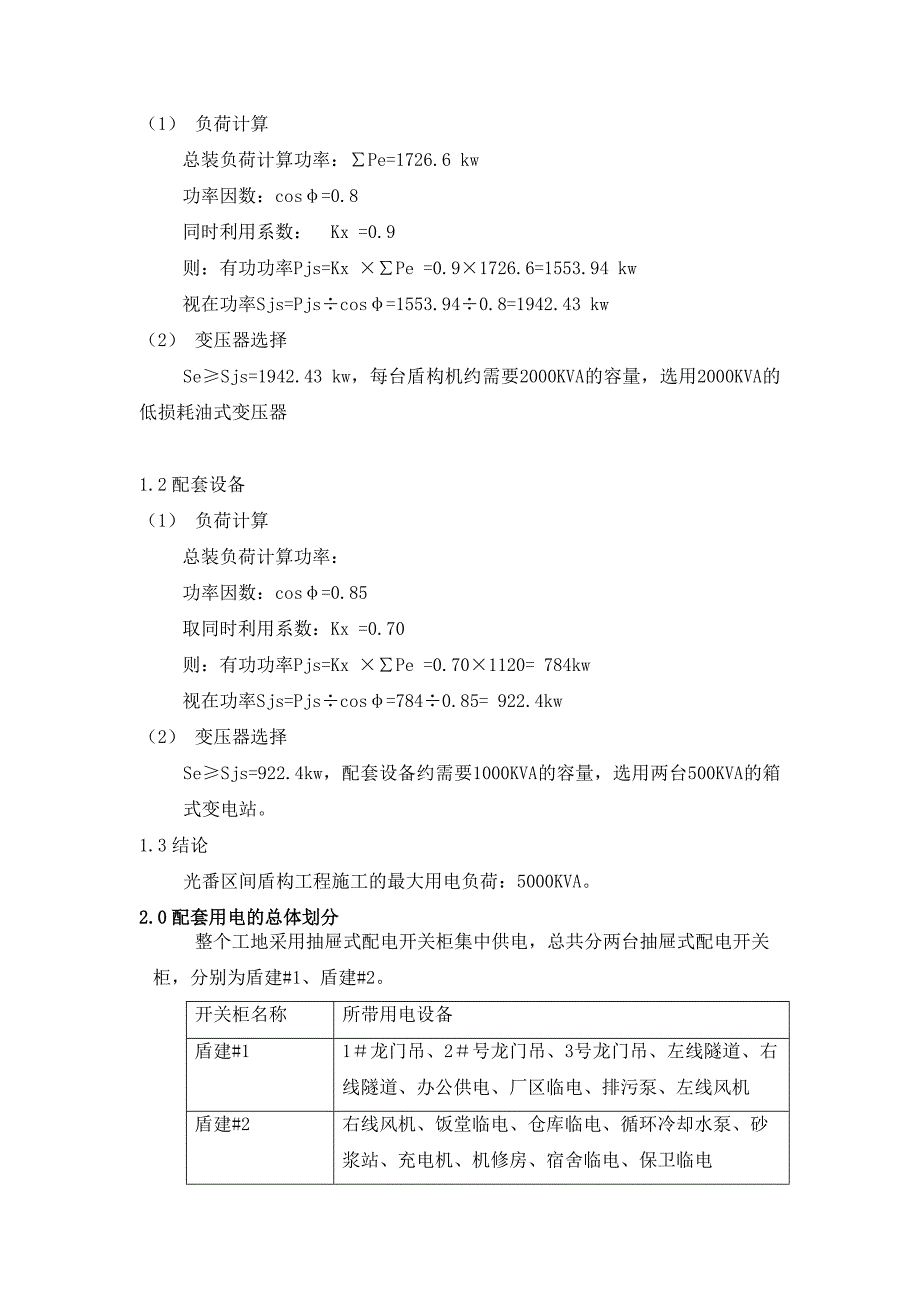

4、间用电/50 kw50kw11厂区用电/20 kw20kw12办公用电/40 kw40kw13饭堂用电/40 kw40kw14仓库用电/20kw20kw15宿舍用电/40kw40kw16备用/50kw50kw17配套设备功率配置合计Pe=1120kw3、总电力负荷计算.1盾构机（1） 负荷计算总装负荷计算功率：Pe=1726.6 kw功率因数：cos=0.8同时利用系数： Kx =0.9则：有功功率Pjs=Kx Pe =0.91726.6=1553.94 kw视在功率Sjs=Pjscos=1553.940.8=1942.43 kw（2） 变压器选择SeSjs=1942.43 kw，每台盾构机约
5、需要2000KVA的容量，选用2000KVA的低损耗油式变压器1.2配套设备（1） 负荷计算总装负荷计算功率： 功率因数：cos=0.85取同时利用系数：Kx =0.70则：有功功率Pjs=Kx Pe =0.701120= 784kw视在功率Sjs=Pjscos=7840.85= 922.4kw（2） 变压器选择SeSjs=922.4kw，配套设备约需要1000KVA的容量，选用两台500KVA的箱式变电站。1.3结论光番区间盾构工程施工的最大用电负荷：5000KVA。2.0配套用电的总体划分整个工地采用抽屉式配电开关柜集中供电，总共分两台抽屉式配电开关柜，分别为盾建#1、盾建#2。开关柜名称
6、所带用电设备盾建#11龙门吊、2号龙门吊、3号龙门吊、左线隧道、右线隧道、办公供电、厂区临电、排污泵、左线风机盾建#2右线风机、饭堂临电、仓库临电、循环冷却水泵、砂浆站、充电机、机修房、宿舍临电、保卫临电3.0 配套用电的供电方案在两个500KVA变电厢的附近设置一配电室， 1变电箱（绿色的500KVA变电箱）通过两条3185mm+195mm的电缆与配电室的盾建#1抽屉式开关柜连接，2变电箱（灰色的500KVA变电箱）通过两条3185mm+195和一条395mm+150的电缆与配电室的盾建#2抽屉式开关柜连接，另外为了保证在变电箱停电的情况下龙门吊、隧道照明系统、排水系统、办公等的用电，我们将
7、发电机通过3185mm+195mm的电缆连接到开关柜盾建#1上，对隧道照明系统、排水系统、办公用电（左右线隧道用电、工作区照明和抽水泵的用电电源）进行二次供电。（ 附：请见系统配电示意图和开关柜实际分布图，电气的平面布置请参照某某站北盾构始发井施工基地总平面布置图）系统配电示意图1号变压器500KVA(绿色箱)盾建1（抽屉式配电开关柜）一次系统图TMY-3（606）1（606）配电柜型号GCL配电柜深度1000配电柜宽度600主 要 电 器 元 件设备断路器DZ20LA-400/3315A315A400A设备断路器DZ20LA-400/4设备断路器DZ20LA-160/3160A设备断路器DZ
8、20LA-160/4160A160A设备断路器DZ20LA-100/4100A100A100A漏电单元的电流（A）0.30.30.30.30.30.30.30.30.3电流互感器SDH400/5100/5200/5200/5100/5400/5100/5200/5400/5电流表SQ48400/5100/5200/5200/5100/5400/5100/5200/5400/5回路名称1#龙门吊厂区临电3#龙门吊左线隧道排污水泵2#龙门吊办公临电右线隧道左线风机设计设备容量（KW）150505540301505040116盾建2（抽屉式配电开关柜）2号变压器500KVA(灰色箱)一次系统图TMY
9、-3（606）1（606）配电柜型号GCL配电柜深度1000配电柜宽度600主 要 电 器 元 件设备断路器DZ20LA-400/3315A设备断路器DZ20LA-400/4400A设备断路器DZ20LA-160/3250/250设备断路器DZ20LA-160/4160A设备断路器DZ20LA-100/4100A100A100A100A100A100A漏电单元的电流（A）0.30.30.30.30.30.30.30.30.30.3电流互感器SDH200/5100/5100/5200/5100/5400/5400/5100/5100/5100/5电流表SQ48200/5100/5100/5200
10、/5100/5400/5400/5100/5100/5100/5回路名称右线风机饭堂临电仓库临电砂浆站备用充电柜循环水冷却泵机修房宿舍临电保卫临电设计设备容量（KW）11630157015200105503010抽屉式开关柜配电实际分布图盾建1 盾建21号龙门吊2号龙门吊右线风机循环冷却水泵3号龙门吊右线隧道砂浆站充电机左线隧道办公供电饭堂临电保卫临电厂区临电左线风机仓库临电机修房排污水泵备用备用临电宿舍临电4.抽屉式开关柜的负荷计算及电缆选择4.1盾建#1的负荷计算及电缆选择4.1.1 1龙门吊的负荷计算Pe1110kwK1=0.7Pj1=K1Pe1=0.7110=77kwSj1=Pj1/c
