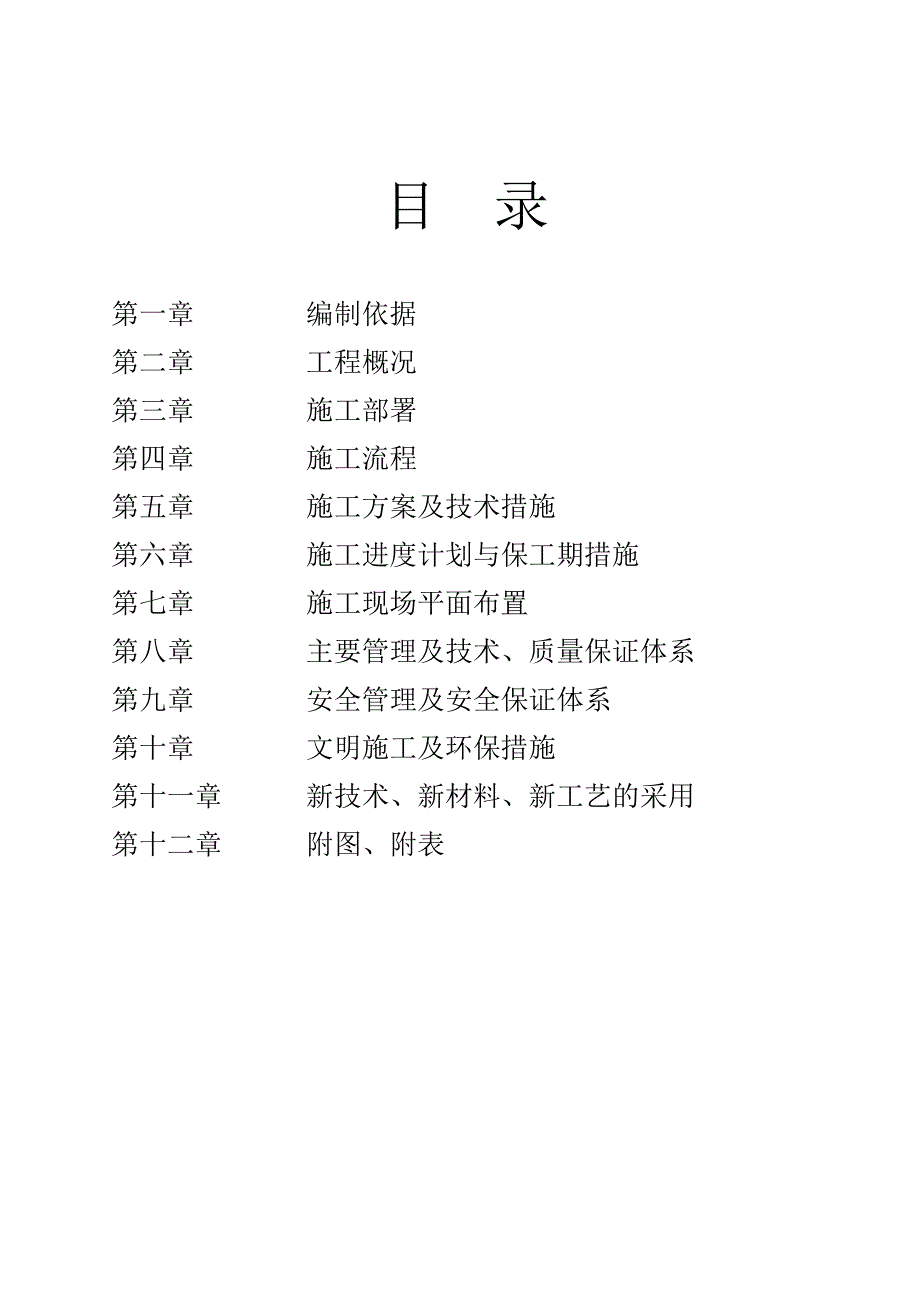

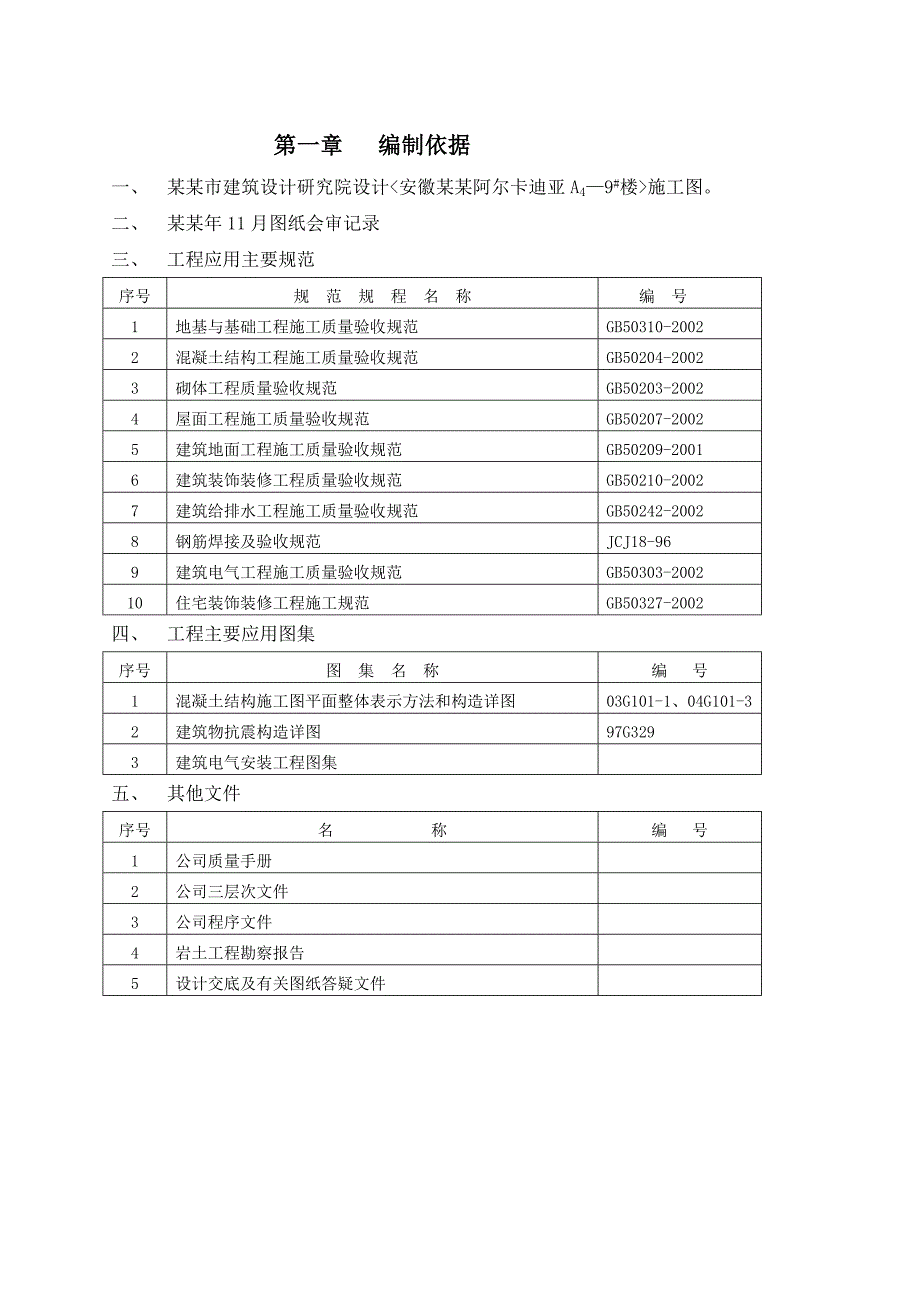

1、目 录第一章 编制依据第二章 工程概况第三章 施工部署第四章 施工流程第五章 施工方案及技术措施第六章 施工进度计划与保工期措施第七章 施工现场平面布置第八章 主要管理及技术、质量保证体系第九章 安全管理及安全保证体系第十章 文明施工及环保措施第十一章 新技术、新材料、新工艺的采用第十二章 附图、附表第一章 编制依据一、 某某市建筑设计研究院设计施工图。二、 某某年11月图纸会审记录三、 工程应用主要规范序号规 范 规 程 名 称编 号1地基与基础工程施工质量验收规范GB50310-20022混凝土结构工程施工质量验收规范GB50204-20023砌体工程质量验收规范GB50203-20024
2、屋面工程施工质量验收规范GB50207-20025建筑地面工程施工质量验收规范GB50209-20016建筑装饰装修工程质量验收规范GB50210-20027建筑给排水工程施工质量验收规范GB50242-20028钢筋焊接及验收规范JCJ18-969建筑电气工程施工质量验收规范GB50303-200210住宅装饰装修工程施工规范GB50327-2002四、 工程主要应用图集序号图 集 名 称编 号1混凝土结构施工图平面整体表示方法和构造详图03G101-1、04G101-3 2建筑物抗震构造详图97G32903G329（一）3建筑电气安装工程图集五、 其他文件序号名 称编 号1公司质量手册2公

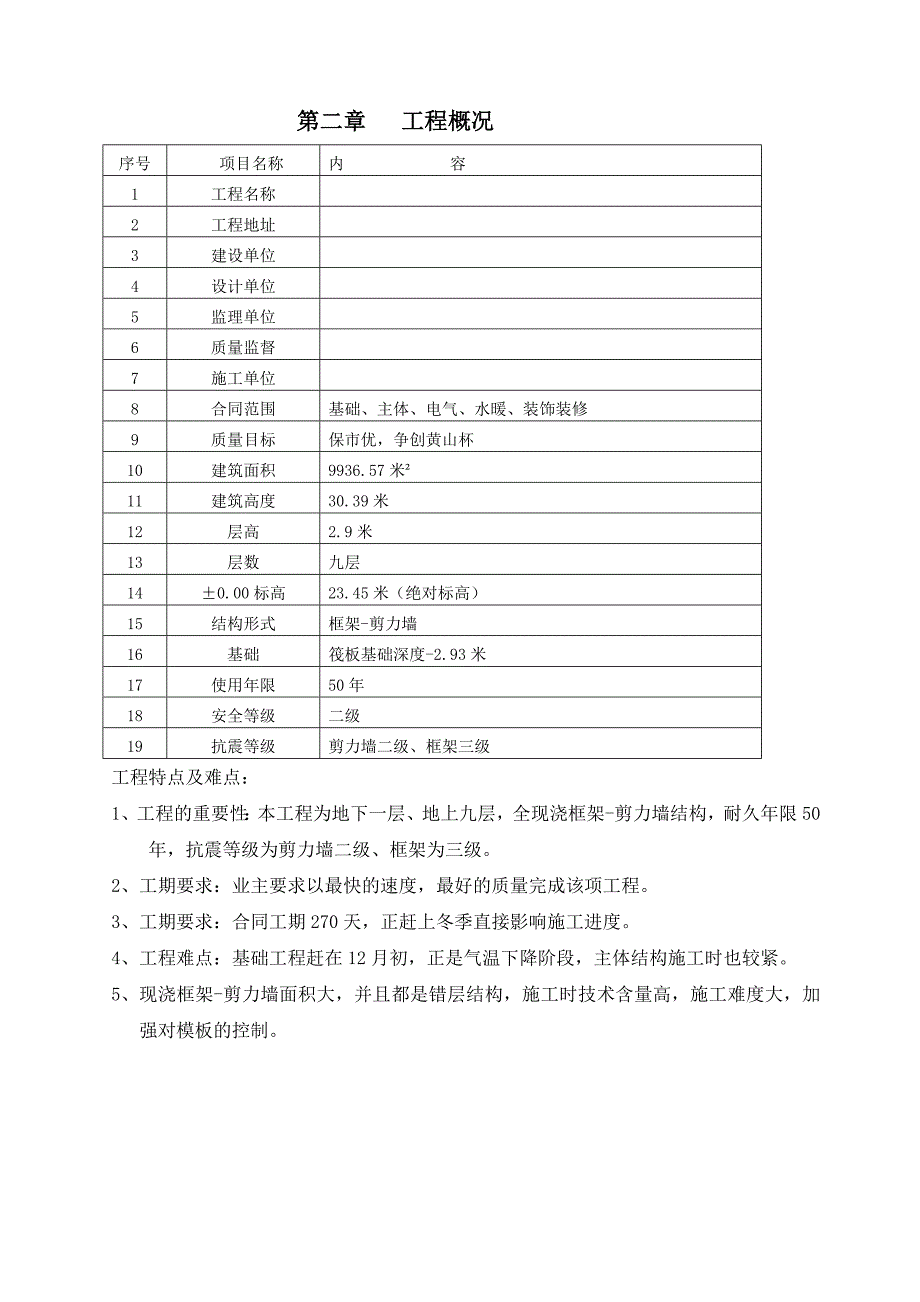

3、司三层次文件3公司程序文件4岩土工程勘察报告5设计交底及有关图纸答疑文件第二章 工程概况序号项目名称内 容1工程名称2工程地址3建设单位4设计单位5监理单位6质量监督7施工单位8合同范围基础、主体、电气、水暖、装饰装修9质量目标保市优，争创黄山杯10建筑面积9936.57米11建筑高度30.39米12层高2.9米13层数九层140.00标高23.45米（绝对标高）15结构形式框架-剪力墙16基础筏板基础深度-2.93米17使用年限50年18安全等级二级19抗震等级剪力墙二级、框架三级工程特点及难点：1、工程的重要性：本工程为地下一层、地上九层，全现浇框架-剪力墙结构，耐久年限50年，抗震等级为
4、剪力墙二级、框架为三级。2、工期要求：业主要求以最快的速度，最好的质量完成该项工程。3、 工期要求：合同工期270天，正赶上冬季直接影响施工进度。4、 工程难点：基础工程赶在12月初，正是气温下降阶段，主体结构施工时也较紧。5、 现浇框架-剪力墙面积大，并且都是错层结构，施工时技术含量高，施工难度大，加强对模板的控制。第三章 施工部署施工组织本工程由河北福斯特建筑工程有限公司组织施工，公司有关职能科室，负责宏观管理和调整工作。施工现场设项目经理一名、技术负责人一名，同时配备项目施工员、技术、质检、安全、劳资、材料等专职管理人员。以ISO9001：2000质量体系标准及公司发布的质量手册、程序文
5、件和三层文件形成全面质量管理体制。项目组织管理体系见附表工期目标1、 建设单位要求总工期270天（只含合同施工内容）；2、 开工时间某某年11月20日；3、 基础完成时间某某年12月15日；4、 主体完成时间某某年4月30日；5、 装修阶段完成时间某某年8月20日；6、 竣工验收时间某某年8月30日施工部署原则本工程工程量大，结构、装修、质量要求高。工期紧张，为了保证基础、主体、装修，均尽可能有充足的施工时间，保质保量按期完成施工任务，公司充分考虑各方面的因素，在人力、资源、时间上进行科学合理的总体部署。1、 在时间上的部署原则：根据季节施工的因素影响，考虑总工期计划，主体结构赶上冬季施工，而
6、且可能赶上降水，为保证施工的顺利进行，做好排水、防寒工作。主体施工阶段组织好人力资源，确保7天一层，主体封顶时间为某某年4月20日。装修阶段为某某年5月8月底，施工中应确保主体结构及装修的质量。2、 砼采用现场搅拌制，塔吊吊运到施工现场作业面（必要时采用商品砼及泵车输送）。3、 模板全部采用胶合板，配齐两层水平结构模板，一层竖向结构模板，按要求涂刷脱模剂，确保模板的回转。4、 为加快进度，施工中采用分段上下交叉作业，拆模板后及时进行砌筑（交叉作业时要加强安全保护）。5、 在资源上要保证：根据建筑面积和结构形式的特点现场选用一个40型塔吊，两台350L型搅拌机，确保施工机械的利用和施工顺利进行。
7、6、加强各工种的配合，及时调整劳动力，做好基础、主体的及时验收及基础土方的回填。并做好施工组织协调，在施工过程中通过业主、设计、监理、承包单位，供应商等多家合作完成的，如何协调组织各方的工作和管理，是实现工作、质量、安全、降低成本的关键。因此，为了保证这些目标的实现，应按下列几条进行：（1）建立图纸会审、图纸交底制在正式施工之前，项目经理部、工程部、技术部人员核对图纸，参加由业主组织的图纸会审，图纸交底会，并将会审中确定的内容形成施工文件。在施工过程中及时与设计沟通，确保工程顺利进行。（2）建立专题讨论会在施工过程中遇到较大问题时，业主、设计、监理、施工单位共同商讨解决。此会不定时召开。（3）
8、建立考察制我公司是ISO9001体系认证企业，根据ISO9001体系管理要求对项目的施工队要进行考察，通过对施工单位的考察，选择最优秀的施工队伍。7、 现场布置：在建筑物周围进行砌筑围墙.为保证道路畅通在进出车辆主要干道进行路面硬化,同时应找好排水坡度以及排水沟。临时用水：施工现场从会所引水，现场支设水池另设加压水泵给水，主管采用20，另配100米胶管，作为施工用。临时用电：配备1个施工主配电箱，6个二级配电箱，配电箱、电缆应随施工进度接到逐层，每层用电通过配电箱拉到各施工作业面，并配制小箱盒，作为一机一闸，安装灵敏可靠的漏电开关，确保施工用电的安全。现场照明：本工程由于工期要求紧，因此需要晚
9、间进行加班施工，为保证施工作业面有足够的照明，现场安装两盏镝灯，同时在施工作业面另配典钨灯，确保施工作业面的照明。机械布置：施工现场安装一台QJE-5013型塔吊作业，半径40米塔吊，两台350L型搅拌机，在装修阶段设两台龙门架和两台350搅拌机，以保证施工的顺利进行。8、 劳动力需用量计划工种11月12月1月2月3月4月5月6月7月8月钢筋工252525252555木工5505050505020105混凝土工5202020202020架子工2210101010105510瓦工3030303030抹灰工4040404030水暖工3888888151515电工2555555101515杂工月总汇
10、9、 主要材料用量计划序号名称单位数量序号名称单位数量1C15砼M2206水泥T12882C20砼M767填充墙M16003C30砼M18208防水M211904C35砼M109木材M4505钢筋T51010胶合板M500010、 要施工机具及设备用量计划序号名称型号数量进厂时间备注1塔吊1某某.12.2基础施工前2搅拌机350L两某某.11.25基础砼施工前3磅秤待定4台某某.11.26基础砼施工前4钢筋切断机GJ-402台某某.12.1基础砼施工前5钢筋弯曲机GW-401台某某.12.1基础砼施工前6钢筋调直机待定1台某某.12.1基础施工7电焊机BX3-5003台某某.12.1垫层施工8
11、平板振动器P2-502某某.11.25基础施工9插入式振动器MT-504某某.11.25基础施工10蛙式打夯机HW-601某某.11.25基础垫层施工11电锯MT-5001某某.11.25基础垫层施工12气焊设备1套某某.12.113经纬仪DJ21某某.11.1814水准仪某某.12.181某某.11.1815水泵某某.12.22某某.11.18第四章 施工流程（一） 开工前的准备工作根据业主要求，施工队伍某某年11月20日进场配合业主作好三通一平工作，在正式开工前把各项工作都做到位，具备开工条件。（二）施工流水段的划分本工程整个项目的施工流程是决定整个工程的施工方针，本工程是顺做法施工，其施
12、工流程是：先基础后主体结构，后围护。先主体后装修，先土建后安装的总施工顺序原则进行部署。主体阶段分两个流水段施工（地下室以后浇带为界，一层以上以伸缩缝为界）。放线定位挖基坑土垫层垫层上放基础线 弹线绑扎钢筋柱墙钢筋就位支基础模板检验模板钢筋浇筑基础砼放地下室线验线绑扎柱钢筋验收柱筋支柱模检验柱模浇筑柱砼支梁板模板扎梁板钢筋验收梁板钢筋浇筑梁板砼养护上部结构相同验收基础回填土维护墙主体验收装修安装，在整个施工过程中，对分部分项工程要加强过程控制，确保工程达到一次合格，减少不必要的返工。第五章 施工方案及技术措施（一） 开工前的准备根据业主要求，施工队伍某某年11月20日进场，配合业主作好三通一平工作，在正式开工前把各项工作都做到位，具备开工条件。 (二)施工测量放线1、施工测量放线内容及责任划分施工测量放线内容一览表序号工作内容责任单位使用仪器、工具1建筑经线及轴线定位、引高程某某新城区建设服务中心测量队全站仪2定位桩、反线（控制桩）河北福斯特建工经纬仪3轴线报测河北福斯特建工经纬仪、钢尺4高度报测河北福斯特建工经纬仪、钢尺5垂直
