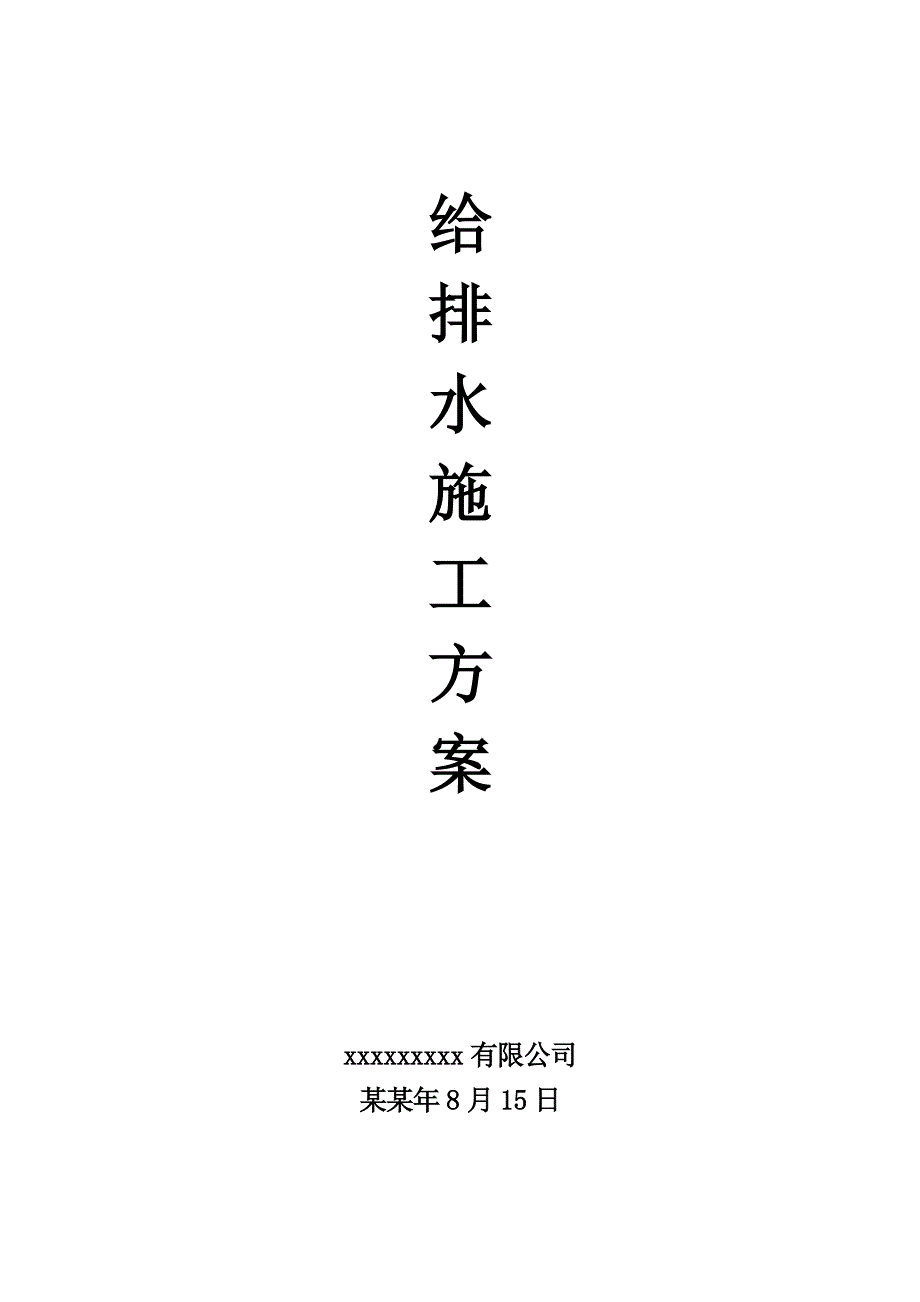

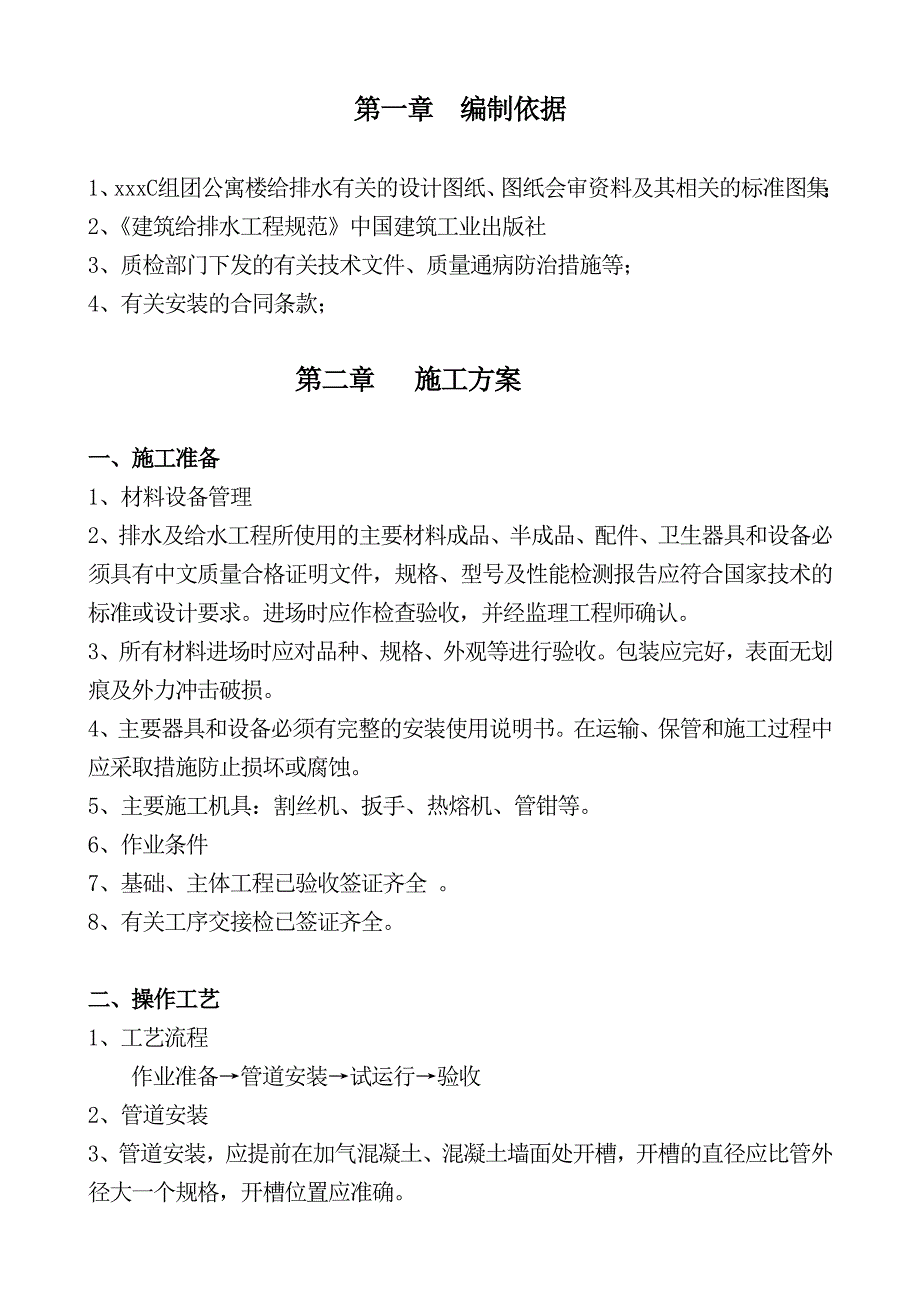

1、给排水施工方案xxxxxxxxx有限公司某某年8月15日第一章 编制依据1、xxxC组团公寓楼给排水有关的设计图纸、图纸会审资料及其相关的标准图集；2、建筑给排水工程规范中国建筑工业出版社3、质检部门下发的有关技术文件、质量通病防治措施等；4、有关安装的合同条款；第二章 施工方案一、施工准备1、材料设备管理2、排水及给水工程所使用的主要材料成品、半成品、配件、卫生器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术的标准或设计要求。进场时应作检查验收，并经监理工程师确认。3、所有材料进场时应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。4、主要器

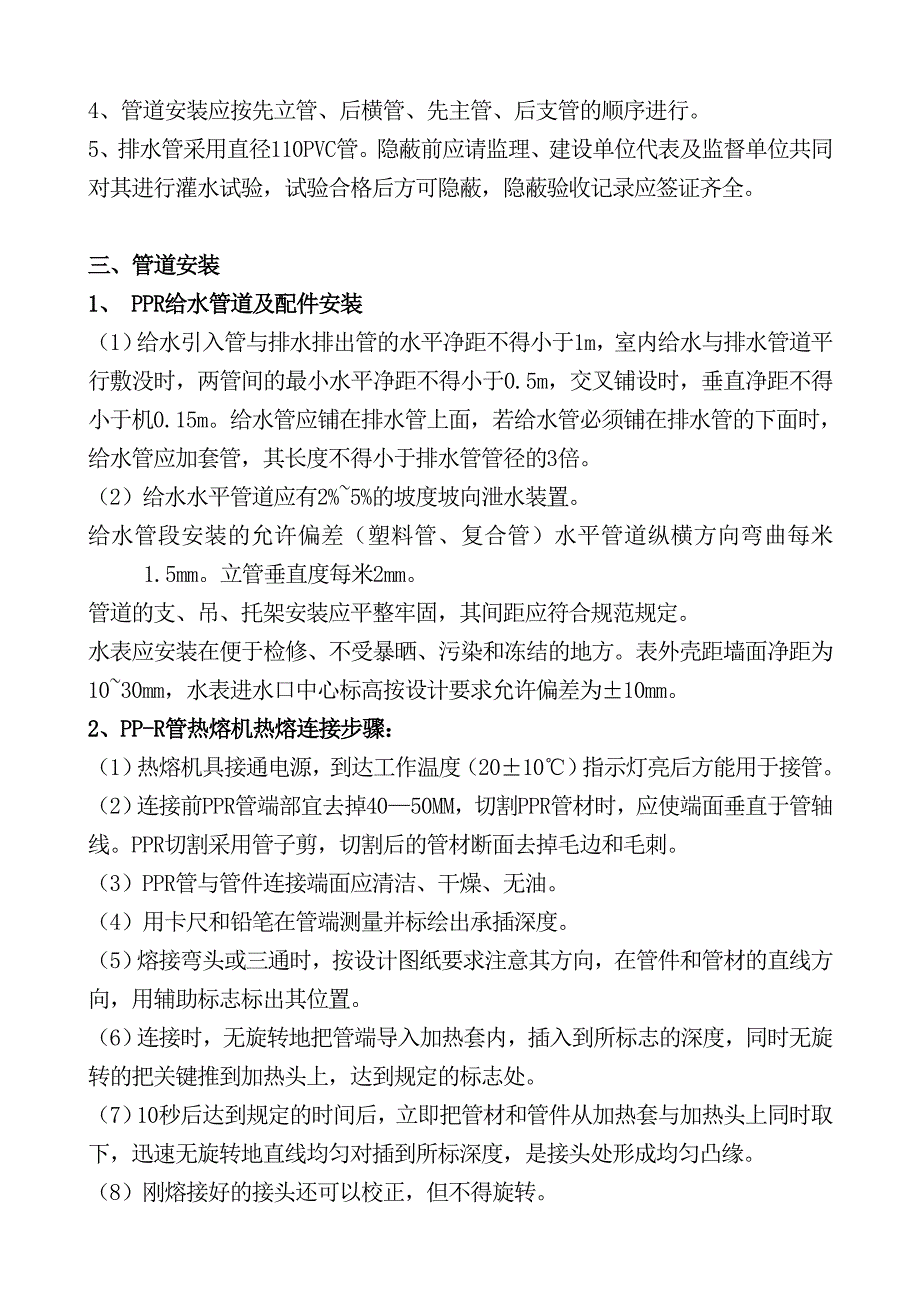

2、具和设备必须有完整的安装使用说明书。在运输、保管和施工过程中应采取措施防止损坏或腐蚀。5、主要施工机具：割丝机、扳手、热熔机、管钳等。6、作业条件7、基础、主体工程已验收签证齐全 。8、有关工序交接检已签证齐全。二、操作工艺1、工艺流程作业准备管道安装试运行验收2、管道安装3、管道安装，应提前在加气混凝土、混凝土墙面处开槽，开槽的直径应比管外径大一个规格，开槽位置应准确。4、管道安装应按先立管、后横管、先主管、后支管的顺序进行。5、排水管采用直径110PVC管。隐蔽前应请监理、建设单位代表及监督单位共同对其进行灌水试验，试验合格后方可隐蔽，隐蔽验收记录应签证齐全。三、管道安装1、 PPR给水管
3、道及配件安装（1）给水引入管与排水排出管的水平净距不得小于1m，室内给水与排水管道平行敷没时，两管间的最小水平净距不得小于0.5m，交叉铺设时，垂直净距不得小于机0.15m。给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。（2）给水水平管道应有2%5%的坡度坡向泄水装置。给水管段安装的允许偏差（塑料管、复合管）水平管道纵横方向弯曲每米1.5mm。立管垂直度每米2mm。管道的支、吊、托架安装应平整牢固，其间距应符合规范规定。水表应安装在便于检修、不受暴晒、污染和冻结的地方。表外壳距墙面净距为1030mm，水表进水口中心标高按设计要求允许偏差
4、为10mm。2、PP-R管热熔机热熔连接步骤：（1）热熔机具接通电源，到达工作温度（2010）指示灯亮后方能用于接管。（2）连接前PPR管端部宜去掉4050MM，切割PPR管材时，应使端面垂直于管轴线。PPR切割采用管子剪，切割后的管材断面去掉毛边和毛刺。（3）PPR管与管件连接端面应清洁、干燥、无油。（4）用卡尺和铅笔在管端测量并标绘出承插深度。（5）熔接弯头或三通时，按设计图纸要求注意其方向，在管件和管材的直线方向，用辅助标志标出其位置。（6）连接时，无旋转地把管端导入加热套内，插入到所标志的深度，同时无旋转的把关键推到加热头上，达到规定的标志处。（7）10秒后达到规定的时间后，立即把管材
5、和管件从加热套与加热头上同时取下，迅速无旋转地直线均匀对插到所标深度，是接头处形成均匀凸缘。（8）刚熔接好的接头还可以校正，但不得旋转。冷热给水管试压（1）冷水管实验压力，应为冷水管到时、系统设计压力的1.5倍，但不得小于0.9MPa（2）热水管试验压力，应为热水管道系统设计压力的2.0倍但不得小于1.2MPa3、 PVC排水管管道安装施工所有PVC排水管应符合设计要求，管壁厚薄均匀，内外光滑清洁；内外径及管件造型规矩，接口平整光洁严密；排水管道的横管与横管，横管与主管的连接应采用45三通；主管与排出管端部的连接，采用两个45弯头或弯曲半径不小于4倍管径的90弯头；胶圈接口所用的橡胶圈不应有气
6、孔，裂纹重皮或老化等缺陷，伸缩节接口时应先将橡胶圈套在管子的插口上，插口插入承口后调整好管子的中心位置，橡胶圈应平展、压实，不得有松动、扭曲、断裂等现象；管道在安装搬运时应轻拿轻放，排水立管上检查口方向应便于检查；穿过建筑物外墙时应加设防水套管；穿过楼板时加设钢套管，钢套管上端高出楼面1520mm，下端超出楼底面不小于5mm。横管的坡度设计无要求时，坡度为0.026。管道的配管应符合下列要求：（1）锯管的长度应根据实测并结合各连接件的尺寸逐段确定。（2）锯管工具宜选用细齿锯、割管机等机具。端面应平整并垂直于轴线；应清除毛刺，管口端面应平整不得有裂纹、凹陷。PVC管排水管横管坡度为2.6。PVC
7、排水管伸缩节应设置于三通以下，即横排水管与竖排水管汇水处。PVC排水管横管吊的固定间距应为10倍的管径，立管支撑件的间距不得大于2m。立管管径外侧与饰面墙的距离宜为2050mm。地漏管采用直径50的PVC排水管设置在地面最低处，其管子顶面低于地面5mm。埋在地板下的排水管道的检查口，应设在检查井内。井底表面标高与检查口的法兰相平，井底表面应有5%的坡度坡向检查口。塑料排水管支、吊架间距应符合下表要求（单位：m）管经（mm）5075110125160立 管1.21.52.02.02.0横 管0.50.751.101.301.6室内排水管道安装的允许偏差：坐标：15mm，标高：15mm，横管纵横方
8、向弯曲：塑料管每1m- 1.5mm，立管垂直度：塑料管每1m - 3m。第三章 质量和安全技术措施一、保证质量措施：1、本工程各专业工种施工中严格执行如下标准：A、现行的安装工程施工及验收规范（国家标准），专业施工图及标准图；B、安装工程施工操作规程；C、建筑安装工程质量评定标准。2、参加施工人员必须认真熟悉施工图纸（包括图纸、会审及变更）及土建工程结构情况，各专业间以及与土建的配合，各种水卫的交叉跨越，立面布置，相对位置和间距等均应综合考虑，做到事先心中有数，发现问题及时协商解决。3、建立设备的采购、运输、交接验收制度，把住质量关口，对于质量低劣和不合格的产品不准验收入库。4、搞好质量自检、
9、互检，把住质量关，建立定期检查和不定期检查制度，对于隐蔽工程在隐蔽前必须经过仔细检查并经监理、甲方质检人员认可，并做好记录。5、施工过程中应及时填写各种档案资料并妥善保存，坚绝杜绝工程完工后搞回忆的做法。6、各专业预留洞及暗埋管，均应配合土建预留、预埋并应有专人检查记录标注在施工图纸上，防止遗漏和差错。二、安全文明施工1、施工现场戴好安全帽。2、安全用文明电。3、禁止在施工现场吸烟。4、临时用电工程的安装、维修或拆除，必须由电工完成。5、进入本工程施工的各类用电人员必须遵守本工程的用电安全规定，若违反安全用电规定，项目部有权不给予供电。6、用电时必须配备移动式配电箱。7、施工现场禁止随便搭接电线。8、禁止将材料放到窗口。三、质量要求1、主控项目2、给水管道及配件安装给水管道的水压试验必须符合设计要求。设计未注明时，各种材质的给水管道系统实验压力均为工作压力的1.5倍，但不得小于0.6mpa。给水系统交付使用前必须进行通水试验并做好记录。3、排水管道及配件安装隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水深度应不低于底层卫生器具的上边缘或底层地面高度。生活污水管道的坡度必须符合设计要求和规范规定。
