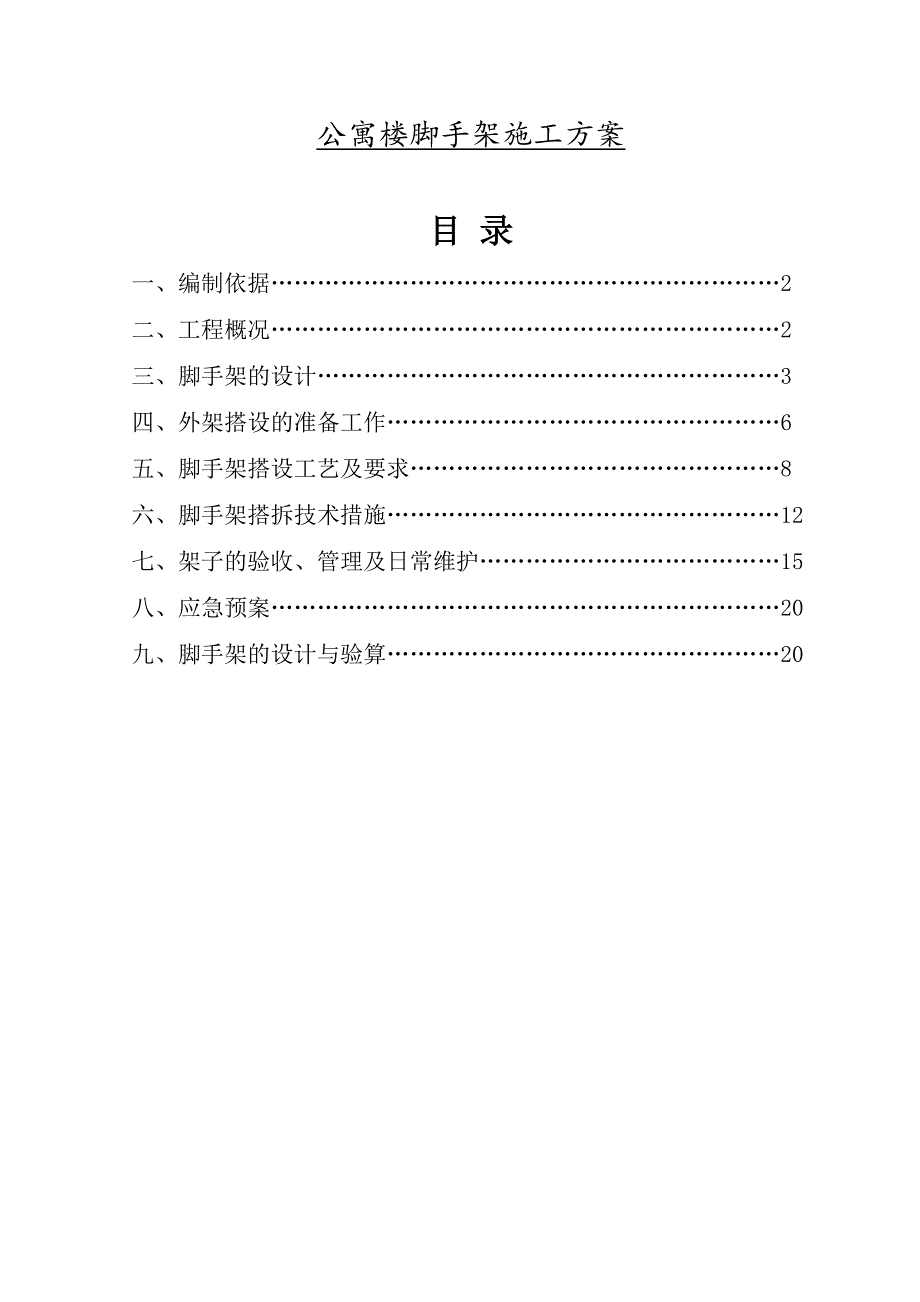

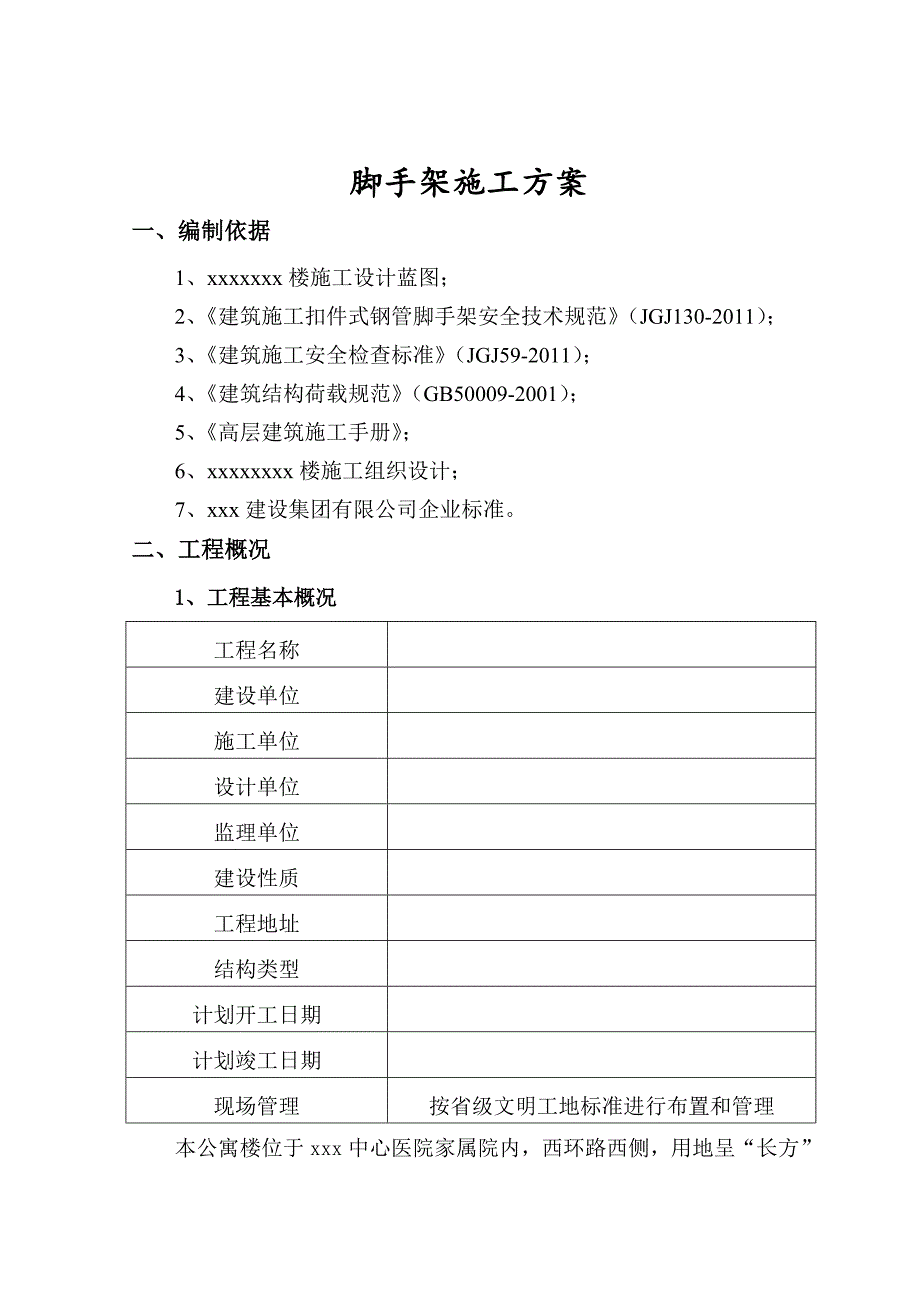

1、公寓楼脚手架施工方案目 录一、编制依据2二、工程概况2三、脚手架的设计3四、外架搭设的准备工作6五、脚手架搭设工艺及要求8六、脚手架搭拆技术措施12七、架子的验收、管理及日常维护15八、应急预案20九、脚手架的设计与验算20脚手架施工方案一、编制依据 1、xxxxxxx楼施工设计蓝图;2、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011);3、建筑施工安全检查标准(JGJ59-2011);4、建筑结构荷载规范(GB50009-2001);5、高层建筑施工手册;6、xxxxxxxx楼施工组织设计;7、xxx建设集团有限公司企业标准。二、工程概况1、工程基本概况工程名称建设单位施工单位

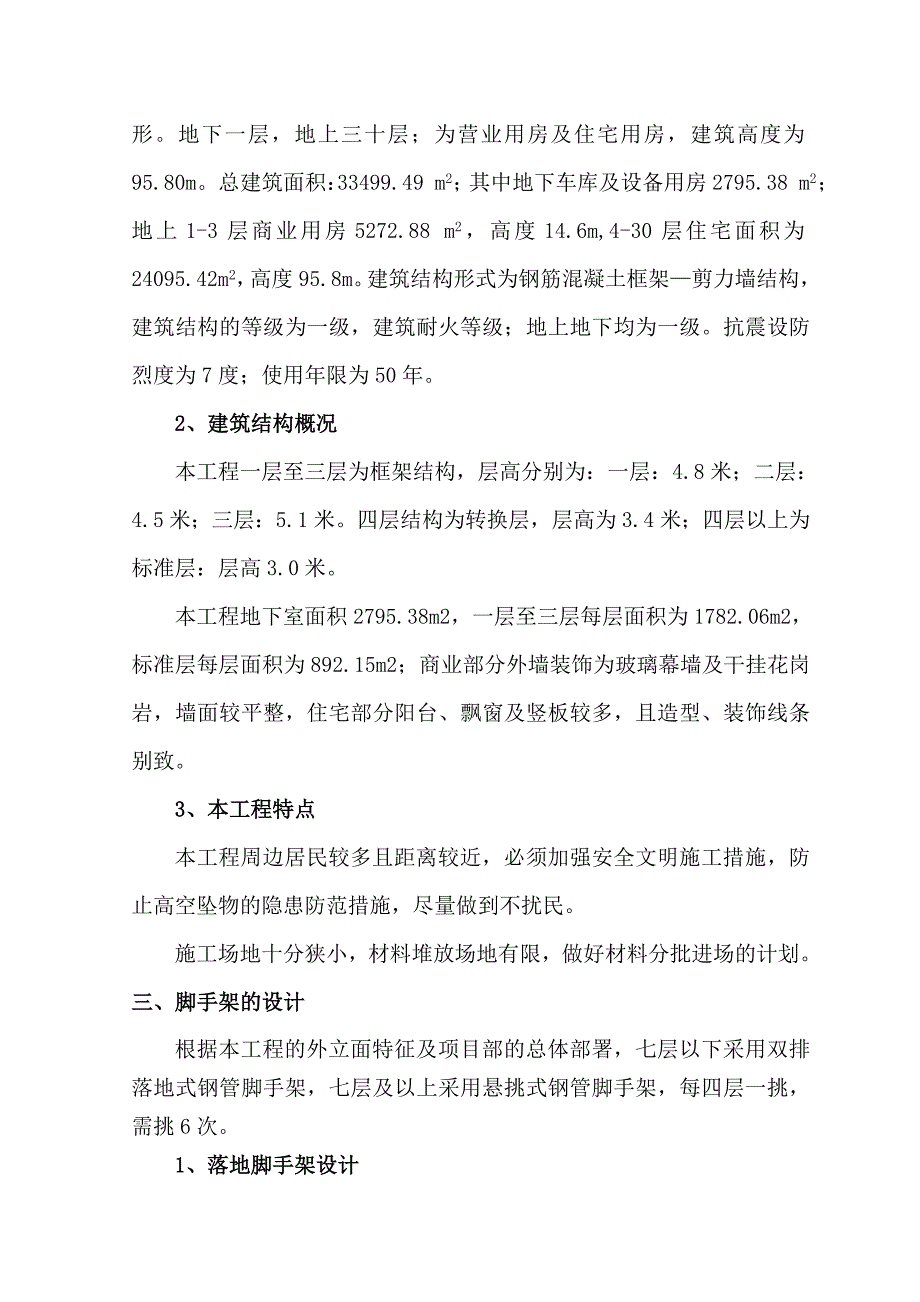

2、设计单位监理单位建设性质工程地址结构类型计划开工日期计划竣工日期现场管理按省级文明工地标准进行布置和管理本公寓楼位于xxx中心医院家属院内,西环路西侧,用地呈“长方”形。地下一层,地上三十层;为营业用房及住宅用房,建筑高度为95.80m。总建筑面积:33499.49 m2;其中地下车库及设备用房2795.38 m2;地上1-3层商业用房5272.88 m2,高度14.6m,4-30层住宅面积为24095.42 m2,高度95.8m。建筑结构形式为钢筋混凝土框架剪力墙结构,建筑结构的等级为一级,建筑耐火等级;地上地下均为一级。抗震设防烈度为7度;使用年限为50年。2、建筑结构概况本工程一层至三层

3、为框架结构,层高分别为:一层:4.8米;二层:4.5米;三层:5.1米。四层结构为转换层,层高为3.4米;四层以上为标准层:层高3.0米。本工程地下室面积2795.38m2,一层至三层每层面积为1782.06m2,标准层每层面积为892.15m2;商业部分外墙装饰为玻璃幕墙及干挂花岗岩,墙面较平整,住宅部分阳台、飘窗及竖板较多,且造型、装饰线条别致。3、本工程特点本工程周边居民较多且距离较近,必须加强安全文明施工措施,防止高空坠物的隐患防范措施,尽量做到不扰民。 施工场地十分狭小,材料堆放场地有限,做好材料分批进场的计划。三、脚手架的设计根据本工程的外立面特征及项目部的总体部署,七层以下采用双

4、排落地式钢管脚手架,七层及以上采用悬挑式钢管脚手架,每四层一挑,需挑6次。1、落地脚手架设计地下室外架以基础底板作为基础,搭设高度为9.9米,便于地下室外墙模板加固施工,地下室施工完毕后,做外墙防水层及保护墙,并立即拆除进行回填。因地下室、一至三层商业用房与三层以上住宅用房建筑物平面尺寸(除东立面局部)全部缩进(详见附图)。地下室顶板(0.000)至四层楼面搭设的脚手架高度为15.9米(包括1.5米的护身栏杆高度),立杆搭设在地下室顶板上。四层楼面至七层楼面搭设的脚手架高度为10.9米(包括1.5米的护身栏杆高度),立杆搭设在转换层裙房屋面现浇板(四层楼面)上。钢管采用483.2mm,主杆纵距

5、l=1.5m,立杆横距b=1.05m,立杆的步距为1.8(内侧)m,外侧大横杆步距900。内立杆距墙0.34m。搭设最大高度为15.9米。首层硬防护从地面2.0m开始满铺竹笆片脚手板,随操作面层均设一道满铺竹笆片脚手板。脚手架与建筑物主体结构连接点的位置,其竖向间距H1=2h=21.8=3.6m,水平间距L1=3L=31.5=4.5m。根据规定,均布荷载Qk=2.0KN/。2、悬挑脚手架设计七层开始采用悬挑型钢脚手架,每四层一挑,高度为12米。2.1 悬挑式外脚手架采用16#工字钢做悬臂,间距为1.5米,在楼板上相应位置预埋216钢筋“U”型卡环。预埋“U”型卡环的高度为300,宽度为150,

6、在板内的锚固长度不小于30,安放在楼板筋下面,并在环的两侧各附加214钢筋,同楼板筋用扎丝绑牢。2.2 第2、3个卡环在工字钢末端200mm、400处,工字钢从外墙皮向外350与1250处各焊10长25钢筋,作为插设外架立管的固定端,在工字钢外立杆外边焊16吊环,工字钢与墙体相应位置预留200300洞口。2.3 悬挑架每四层一挑,立杆纵距L=1.5m,横距b=0.9m,步距高h=1.80m(内侧),外侧大横杆步距900。2.4 脚手架材料:483.2钢架管,架板采用竹笆片脚手板,作业层满铺,脚手架外满挂安全密目网全封闭围护。0.3米高挡脚板钢管采用483.2mm,主杆纵距l=1.5m,立杆横距

7、b=1.05m,立杆的步距为1.8(内侧)m,外侧大横杆步距900。内立杆距墙0.34m。搭设最大高度为15.9米。底层硬防护满铺竹笆片脚手板,并封堵严密。每步架高(1.800米)均设一道满铺竹笆片脚手板。脚手架与建筑物主体结构连接点的位置最大尺寸,其竖向间距H1=2h=21.8=3.6m,水平间距L1=3L=31.5=4.5m。根据规定,均布荷载Qk=2.0KN/。3、临边防护设计“五临边”防护采用钢管搭设护身栏杆,立杆间距1.5米,高度1.2米,设置两道水平杆,宽度超出洞口两边各150mm按均分设置,栏杆设置在外墙内皮(包括阳台)。4、洞口防护设计“四口”防护:进行洞口作业以及在因工程和工

8、序需要而生产的使人与物有坠落危险或危及人身安全的其他洞口进行作业时,必须设置防护设施:楼层上边长小于50cm的洞口,必须架设盖板。盖板须能保持四周均衡,并有固定其位置的措施,边长为50150cm的洞口,必须用木方作为龙骨用多层板或竹胶板作硬防护。大于150cm的洞口,四周除设防护栏杆外,洞口下面设一道水平安全网。5、安全通道的防护设计在楼的东北侧、和东南侧各设置一个安全通道,安全通道道长为6000mm,宽度为3000mm。护头棚高为3800mm(净高3000mm),护头棚双层设置,两层之间距离为800mm,上下两层满铺不小于50mm厚的木脚手板,并在入口处明显位置挂安全标志牌,护头棚两侧用安全

9、网封闭并挂设安全宣传标语。安全通道立杆采用双立杆,纵距1.5m,横距1.2m,大横杆间距1m,用直角扣件与立杆紧固。四、外架搭设的准备工作1、脚手架材质要求1.1钢管要求:采用国家标准直缝电焊钢管或低压流体输送用焊接钢管;钢管钢材牌号采用力学性能适中的Q235A,质量性能指标应符合现行国家标准碳素结构钢中Q235A的规定;钢管规格为483.2mm,刷黄色油漆;钢管外径与壁厚偏差应在0.5mm以内。主杆弯曲对于4至6m的钢管应在20mm以内,对于3m4m的钢管弯曲应在12mm以内,6m以内水平杆弯曲应在30mm以内。新旧钢管的尺寸、表面质量和外形必须符合有关规范规定。钢管上严禁打孔。1.2扣件要

10、求:采用可锻铸铁扣件;扣件不得有裂纹、气孔和和其他影响使用的铸铁缺陷;扣件上的螺栓必须为标准件,不得有滑丝、疏松现象。锈蚀严重的禁止使用。扣件与钢管的贴合面必须严格整形,保证与钢管扣紧时接触良好。扣件活动部位应灵活转动,旋转扣件的两旋转面间隙应小于1mm。65N.M紧力矩为4065N.M时扣件不得破坏。1.3脚手板要求:脚手板采用竹笆片脚手板,竹脚手板采用毛竹或楠竹制作。不得用腐朽的竹脚手板用于防护。1.4密目式安全网要求:购置的安全网必须有合格证及国家安检部门的生产许可证,不得使用腐蚀及损坏的安全网。1.5悬挑外架使用的16#工字钢的材质必须应符合现行国家标准碳素结构钢GB/T700或低合金

11、高强度结构钢GB/T1591 的规定。用于固定型钢悬挑梁的U 型钢筋拉环或锚固螺栓材质应符合现行国家标准钢筋混凝土用钢第 1 部分:热轧光圆钢筋GB1499.1 中HPB235 级钢筋的规定。1.6其他材料:油漆、绑扎丝必须用名牌的,且有合格证。 2、机具、工具准备钢管矫正设备 一台砂轮切割机 一台力矩扳手、安全带、安全网、防滑鞋等提前准备进场入库。3、人员劳动力安排固定6人常驻现场,根据现场需要增减劳动力,确保其他工序不受影响。架子工为特殊工种,必须要持证上岗,且在有效期内4、搭设的施工准备工作4.1依据外架搭设的材料计划单,钢管、扣件提前进场。4.2所有的钢管都已除过锈并刷好油漆。4.3钢

12、管、扣件有损伤的已挑选完毕。4.4对架子工人已进行三级安全教育,进行外架搭设安全技术交底。五、脚手架搭设工艺及要求1、脚手架搭设的工艺流程1.1落地脚手架搭设的工艺流程在牢固的地基弹线、立杆定位摆放扫地杆竖立杆并与扫地杆扣紧装扫地小横杆,并与立杆和扫地杆扣紧装第一步大横杆并与各立杆扣紧安第一步小横杆安第二步大横杆安第二步小横杆加设临时斜撑杆,上端与第二步大横杆扣紧(装设与柱连接杆后拆除)安第三、四步大横杆和小横杆安装二层与柱拉杆接立杆加设剪力撑铺设脚手板,绑扎防护及档脚板、立挂安全网。1.2悬挑外架搭设的工艺流程预埋钢筋套环砼浇筑及养护安装工字钢搭第一排横杆搭外架加固铺脚手板挂安全网本层主体结

13、构施工预埋钢丝绳拉环浇筑上一层砼及养护安装工字钢斜拉钢丝绳往上搭设外架。 2、架体基础要求2.1根据本工程实际情况,脚手架搭设主要坐落在地下室顶板上,且立杆下面采用14#槽钢作为支承点。 2.2立杆基础的排水措施必须到位,使场地不得积水。2.3 型钢悬挑梁悬挑端设置能使脚手架立杆与钢梁可靠固定的定位点,定位点离悬挑梁端部不应小于100mm,定位点采用20的钢筋头,长度100cm,确保立杆的间距。3、搭设的构造要求脚手架的搭设必须根据设计方案执行,脚手架搭设的横距、纵距、布距,连墙件的竖向间距及水平间距必须符合设计,不得随意改动,特殊情况必须经技术负责人同意后再做调整。3.1大横杆的要求:大横杆

14、应设在立杆的内侧,其长度不得小于3跨。大横杆的接长采用对接扣连接,特殊情况采用搭接。大横杆的对接扣件应交错布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内,且在水平方向的距离不应小于500mm;各接头中心至最近主节点的距离不宜大于大横杆的1/3;采用搭接时,搭接长度不应小于1米,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm;采用竹笆片脚手板,纵向水平杆应采用直角扣件固定在横向水平杆上,应等间距设置,间距不应大于400mm。3.2小横杆的要求:主节点处必须设置一根小横杆,用直角扣件且严禁拆除。此条为强制性条文,必须严格执行。作业层上非主节点处的小横杆,根据支承脚手板的需要等间距设置,最大间距不应大于纵距的1/2。脚手板采用竹笆片脚手板,小横杆两端均应采用直角扣件固定在立杆上。3.3脚手板的要求;每层脚手板均应满铺、铺稳,离开墙面120150mm。竹笆片脚手板按其主竹筋垂直于纵向水平杆方向铺设,且采用对接平铺,四个角应用直径1.2mm的镀锌钢丝固定在大横杆上。立杆:每根立杆底部应设置底座和垫板脚手架必须设置纵横向扫地杆。纵向扫地杆应用直角扣件固定在底座上皮不大于200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当基础不在同一高度时,必须将高处的总向扫地杆向地处延长两跨与立杆固定,高低差不应大于
