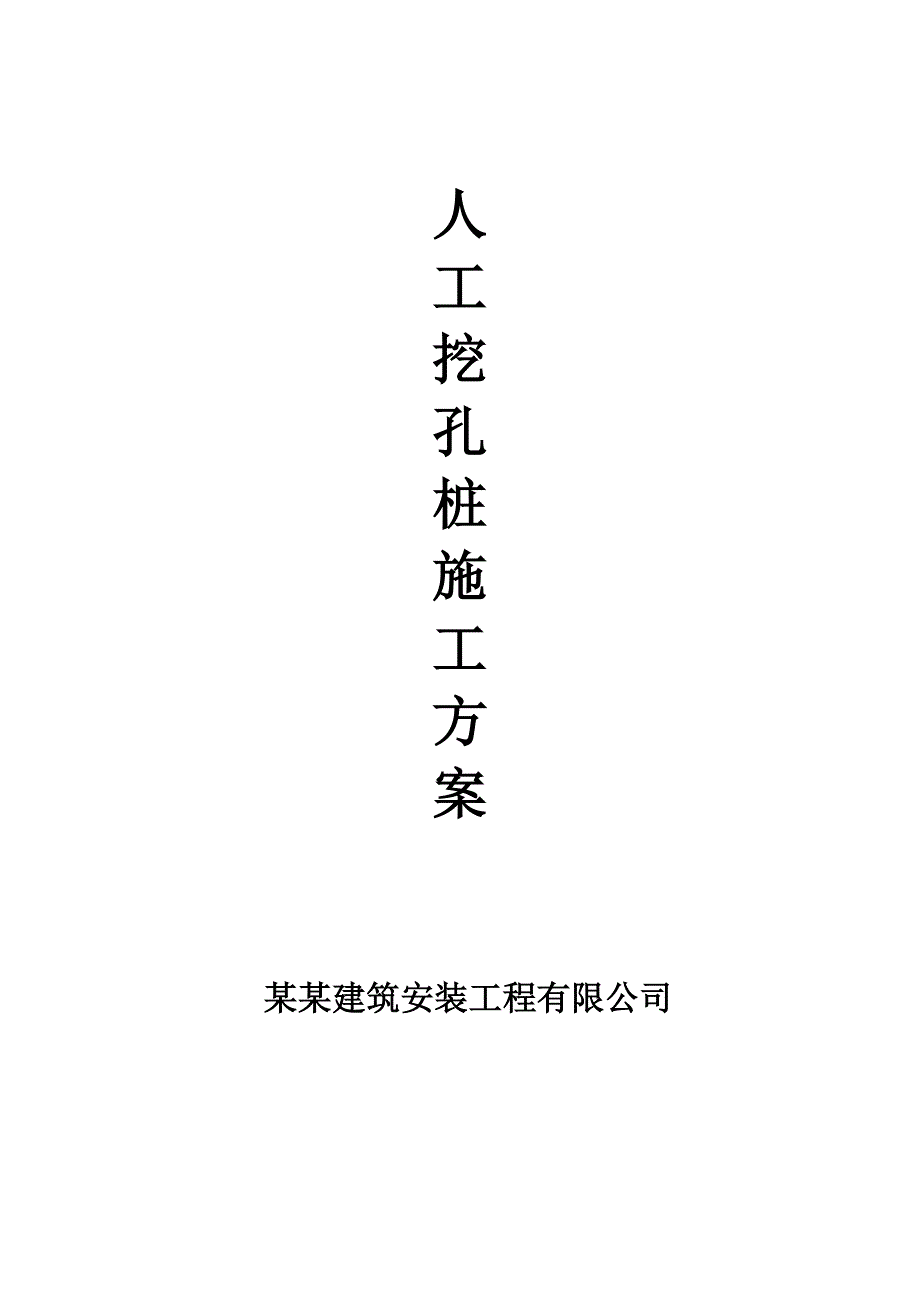

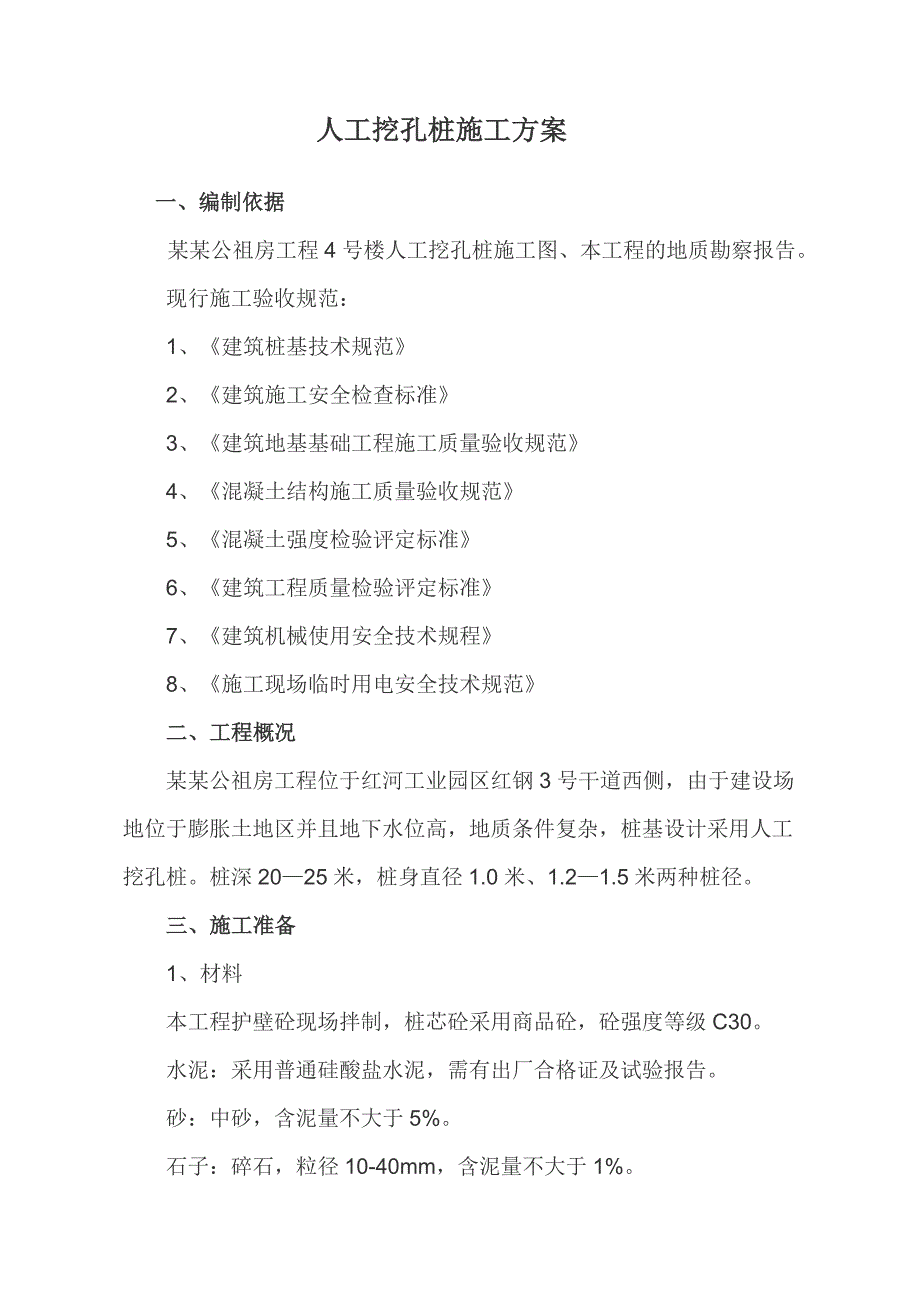

1、 人工挖孔桩施工方案 某某建筑安装工程有限公司 人工挖孔桩施工方案 一、编制依据 某某公祖房工程4号楼人工挖孔桩施工图、本工程的地质勘察报告。 现行施工验收规范： 1、建筑桩基技术规范 2、建筑施工安全检查标准 3、建筑地基基础工程施工质量验收规范 4、混凝土结构施工质量验收规范 5、混凝土强度检验评定标准 6、建筑工程质量检验评定标准 7、建筑机械使用安全技术规程 8、施工现场临时用电安全技术规范 二、工程概况 某某公祖房工程位于红河工业园区红钢3号干道西侧，由于建设场地位于膨胀土地区并且地下水位高，地质条件复杂，桩基设计采用人工挖孔桩。桩深2025米，桩身直径1.0米、1.21.5米两种桩

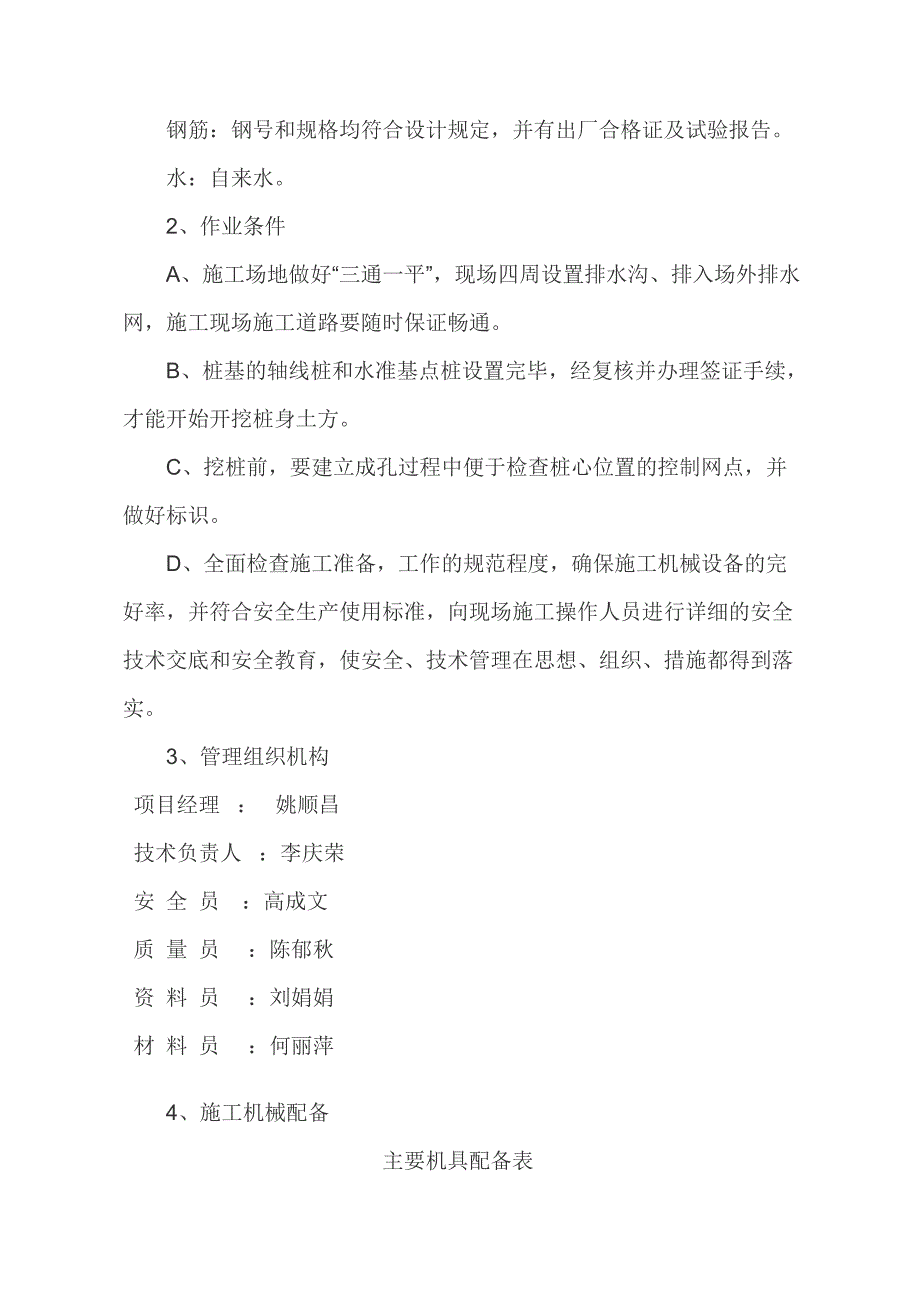

2、径。 三、施工准备 1、材料 本工程护壁砼现场拌制，桩芯砼采用商品砼，砼强度等级C30。 水泥：采用普通硅酸盐水泥，需有出厂合格证及试验报告。 砂：中砂，含泥量不大于5%。 石子：碎石，粒径10-40mm，含泥量不大于1%。 钢筋：钢号和规格均符合设计规定，并有出厂合格证及试验报告。 水：自来水。 2、作业条件 A、施工场地做好“三通一平”，现场四周设置排水沟、排入场外排水网，施工现场施工道路要随时保证畅通。 B、桩基的轴线桩和水准基点桩设置完毕，经复核并办理签证手续，才能开始开挖桩身土方。 C、挖桩前，要建立成孔过程中便于检查桩心位置的控制网点，并做好标识。 D、全面检查施工准备，工作的规范
3、程度，确保施工机械设备的完好率，并符合安全生产使用标准，向现场施工操作人员进行详细的安全技术交底和安全教育，使安全、技术管理在思想、组织、措施都得到落实。 3、管理组织机构 项目经理 ： 姚顺昌 技术负责人 ：李庆荣 安 全 员 ：高成文 质 量 员 ：陈郁秋 资 料 员 ：刘娟娟 材 料 员 ：何丽萍4、施工机械配备 主要机具配备表序号名 称单 位型 号数 量用 途1电动卷扬机台20垂直运输2空气压缩机台3送风及碎岩3护壁模板套100护壁砼支模4振捣器台6砼震捣5 电焊机 台4钢筋制作6切割机台37 应急软梯架508 潜水泵 台359全站仪台110试块块具套1011 输气设备 套5012漏电
4、保器护套5013汽车吊辆314装载机台215挖掘机台216运输车辆辆205、劳动力组织安排表：序 号岗 位人 数备 注1项目经理1 人2项目技术负责人1 人3生产负责人1 人4施工员1 人5安全员1 人6质检员1 人7资料员1 人8材料员1 人9挖孔班300人10电工5 人11钢筋班20 人12抽水班10 人13机修工6 人四、施工工艺及技术措施（一）单桩施工工艺流程图设计技术交底： 测量放样 孔位复核 人工成孔 质量检查 支护壁模板 浇护壁砼拆护壁模板 继续成孔至设计深度 扩孔 成孔验收 吊放钢筋笼 质量检查 砼灌注 成桩自然养护 验收交付。（二）施工顺序及技术措施1、施工场地平整、构筑道路
5、。2、测量控制及桩位放样。A、根据设计图纸和甲方提供的控制点，确定桩位。B、桩位放样后及时通知监理单位进行复测。C、安装每节护壁模板时必须用井口桩心点校正模板位置，并由专人 负责，第一节井圈护壁的井圈中心线与设计轴线的偏差不大于50 mm，且把井圈的中心点用十字线的形式标在护壁顶面砼上，确保检查轴线复核。 D、开挖前把控制水准点引到场地，设定一个基准点，该点要固定保护好。 3、挖孔与护壁 A、专人负责按桩位编号，做好桩孔的垂直中心线、轴线、桩径、桩长和基岩土质的记录，钢筋笼和桩芯混凝土等隐蔽验收记录，并整理编册分送有关单位。 B、挖土由人工至上而下逐段用镐锹进行，一般以1.0米左右为施工段。易
6、坍地层为0.5米左右为一施工段，遇坚硬土层用风镐破碎，同一段内挖土次序先中间后周边，弃土装入提土桶内，用卷扬机提升至孔口，放置孔边1米以外。在地下水位以下施工时应及时用吊桶将泥水吊出，如遇大量渗水，则在孔底一侧挖集水坑，用潜水泵排出桩孔外。 C、挖孔采用分节施工方法，第一节挖掘深度约为0.8米，挖好后采用定型钢模，立模高度为1m，圈模板顶部高出地面1520cm，第一节护壁砼成型24小时后拆模，护壁厚度150mm。 D、护壁模板用三块活动钢模带一小模板组成。每节模板安装，应设专人严格校核中心位置及护壁厚度，可用十字架对准轴线标记， 在十字交叉中心悬吊垂球，复核模板位置，保证垂直度，保证任何二正交
7、直径的误差不大于50mm，符合要求后，用木楔打入土中支撑模板，固定位置，防止浇捣混凝土肘模板发生移位。 E、在第一节护壁底，进行第二节人工挖土，每节挖土深度为0.9m，下一节护壁与上节护壁的搭接长度不小于7.5cm，支护好模板后，用C30混凝土进行灌注，护壁混凝土用插棒振动器振捣，防止蜂窝、麻面出现而降低护壁强度。当护壁混凝土达到一定强度后，便可拆模，一般在常温下约24小时可以拆除。 F、本工程根据设计要求桩孔深度进入持力层同时满足设计要求后，经现场监理及设计确认后再进行孔底扩孔，扩孔结束后，将孔底碎渣清理干净，经业主和监理验收通过后方可进行下道工序的施工，桩底扩孔的检查通常采用下井直接进行测
8、量的方法。 G、在挖孔中如有较硬的岩石人工难以开挖时，采用风镐式爆破的方法。但爆破必须采用专业人员施工并报业主、监理、设计及有关部门批准后才能进行。 H、挖孔成桩过程中要设专人对基坑围护系统进行水平有否位移，土体有否裂缝进行及时观察，并作好记录，若有异常情况时，及时通知设计、监理、业主及项目部。 I、成桩宜从深至浅进行，同时采用间隔成桩为宜。 J、人工挖孔吊运技术措施 作业人员在孔内挖土时，离底部1.8米护壁处增加钢板网圆形活 动盖板，在挖土时关闭盖板，在吊运离地1.8米后关闭盖板，以保证操作人员安全。挖出土方必须及时用人力手推车运出场内，不得在坑、挖孔四周堆土。 4、钢筋笼制作和安装 A、钢
9、筋笼制作必须符合设计要求和规范要求，施工员按图纸及桩孔深度开出钢筋笼制作通知单，钢筋工根据施工员通知单进行制作。 B、钢筋笼制作完成后，请监理验收合格后挂上合格标志牌，由吊机起吊下放，吊放时要慢，防止碰撞孔壁使钢筋笼变形，确保主筋保护层厚度。 C、60t.m到位后，采用两根12吊筋固定在孔口，吊筋长度需要质量员验收合格后，通知监理验收，吊筋焊接需满足施工规范要求，钢筋笼一次放下到位，长度为一节。选用60t.m吊机、二点起吊，以保证钢筋不弯曲和不变形。 5、桩芯砼施工 A、桩芯砼灌注是挖孔施工中极为重要的一个环节，砼灌注前，将孔底积水用潜水泵抽干，为便于抽水，成孔后孔底局部加深10cm。B、砼采
10、用插入式振动器进行振捣，振捣器软管长8m，采用人工用麻绳将振动器放入孔内振捣，振捣时间要适宜掌握，当砼面每上升50cm振捣一次，连续进行不留施工缝。C、钢筋笼第一个加强箍为桩顶标高，灌注时按要求加灌0.3m，通过测绳测量最后控制灌砼量，灌注时根据要求每根桩做一组试块，试块在监理见证下制作。6、成品保护A、钢筋笼的主筋、箍筋和加强箍筋应按品种、规格、长度编号堆放，以免造成弯曲和错用。B、钢筋笼放入桩孔时必须有保护层垫块。C、桩头外露的主钢筋要妥善保护，不得任意弯折或切断。D、桩头在强度没有达到5Mpa时，不得辗压，以免桩头损坏。7、安全技术A、井下要设可靠的通风设施，当有害气体超标应立即转移工人
11、上井。B、施工场地内的一切电源、用电线路的安装和拆除，必须由持证电工专管，电气设备必须严格接地、接零，安装可靠齐备的安全漏电保护开关，各桩孔用电必须分闸，严禁一闸多孔和一闸多用，井下照明必须使用12V安全照明电，严格执行施工现场临时用电安全技术规范。C、桩孔设备C30砼护壁，护壁厚度不小于150mm，桩间净距小于4.5米时，必须采取间隔开挖，扩底桩则以扩底部分计，并派专人经常检查桩孔砼护壁施工质量和变形情况。D、对运土吊筐经常检查其质量、吊绳是否扎牢，以防掉土、掉石砸伤井下施工人员。对挖土施工作业的机具要经常检查，对摇把质量、滑轮、吊绳等定期检查，防止断落、脱落等事故发生。 E、井口护圈要高出
12、地面20cm，并防止井口杂物掉入桩孔内砸伤人员。桩孔内必须放置爬梯，并随挖孔深度增加放长至工作面，以利安全使用。F、定期对施工人员进行针对性的安全教育和安全技术交底，提高施工人员的安全生产意识，不违章作业。严禁酒后操作，不准在孔内吸烟和使用明火作业。G、当桩孔开挖深度超过5米时，必须在孔底面以上3米处的护壁凸出边缘上设置半圆形的密眼钢筋做成的安全防护网，并随挖孔深度增加适当向下设置，在吊桶上下时，作业人员必须站在防护网下面，停止挖土，注意安全。H、挖孔深度超过8m后，应用空压机进行孔底换气，保证孔内作业人员的安全。I、已灌注完混凝土和正在挖孔未完的桩口，必须设置井盖和围栏围护。五、挖孔桩质量检
13、验标准1、主控项目A、钢筋笼主筋间距用钢尺量允许偏差为：10mm。B、钢筋笼长度用钢尺量允许偏差为：100mm。C、人工挖孔桩（混凝土护壁）桩位允许偏差为：50mm。D、人工挖孔桩（混凝土护壁）孔深允许偏差为：+300mm。E、桩体质量检查必须符合基桩检测技术规范的规定。F、混凝土强度必须符合设计要求和施工规范的规定。G、桩体承载力必须符合基桩检测技术规范的规定。2、一般项目A、钢筋笼钢筋材质检验必须符合设计要求。B、钢筋笼箍筋间距用钢尺量允许偏差为：20mm。C、钢筋笼直径用钢尺量允许偏差为：10mm。D、人工挖孔桩（混凝土护壁）垂直度允许偏差为：0.5%桩长。E、人工挖孔桩（混凝土护壁）桩径允许偏差为：+50mm。F、人工挖孔桩（混凝土护壁）孔底沉渣厚度允许偏差为：50mm。G、混凝土坍落度（干施工）允许值为：70-100mm。H、钢筋笼安装深度用钢尺量允许偏差为：100mm。I、桩顶标高用水准仪检查允许偏差为：+30、-50mm。3、桩底质量检验A、桩底质量检验主要由工程地质勘察人员完成。B、复验孔底持力层土（岩）性，确定进入强风化层入岩深度。C、对扩底部分尺
