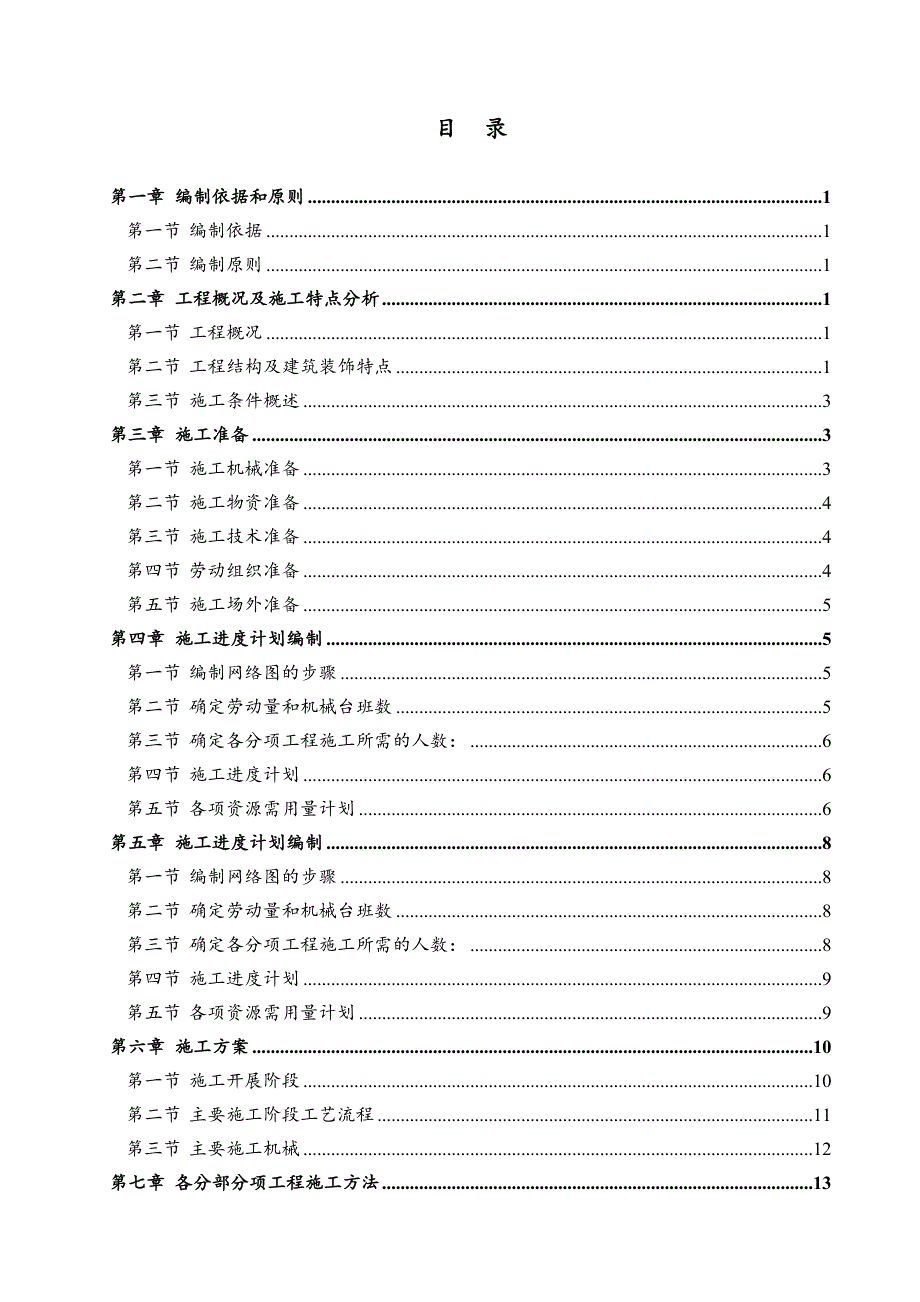

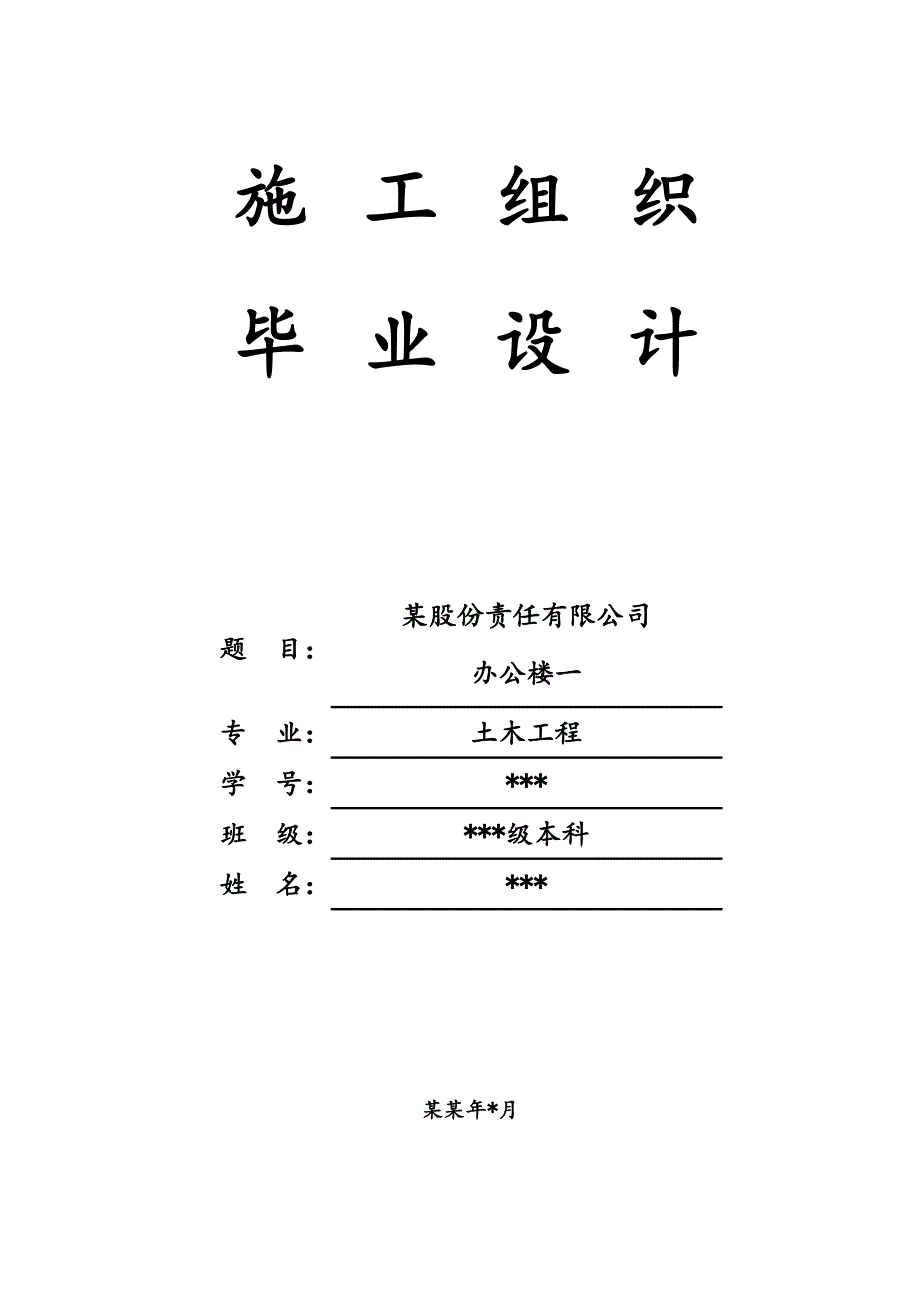

1、施 工 组 织 毕 业 设 计题 目：某股份责任有限公司办公楼一专 业：土木工程学 号：*班 级：*级本科姓 名：*某某年*月目 录第一章 编制依据和原则1第一节 编制依据1第二节 编制原则1第二章 工程概况及施工特点分析1第一节 工程概况1第二节 工程结构及建筑装饰特点1第三节 施工条件概述3第三章 施工准备3第一节 施工机械准备3第二节 施工物资准备4第三节 施工技术准备4第四节 劳动组织准备4第五节 施工场外准备5第四章 施工进度计划编制5第一节 编制网络图的步骤5第二节 确定劳动量和机械台班数5第三节 确定各分项工程施工所需的人数：6第四节 施工进度计划6第五节 各项资源需用量计划6第

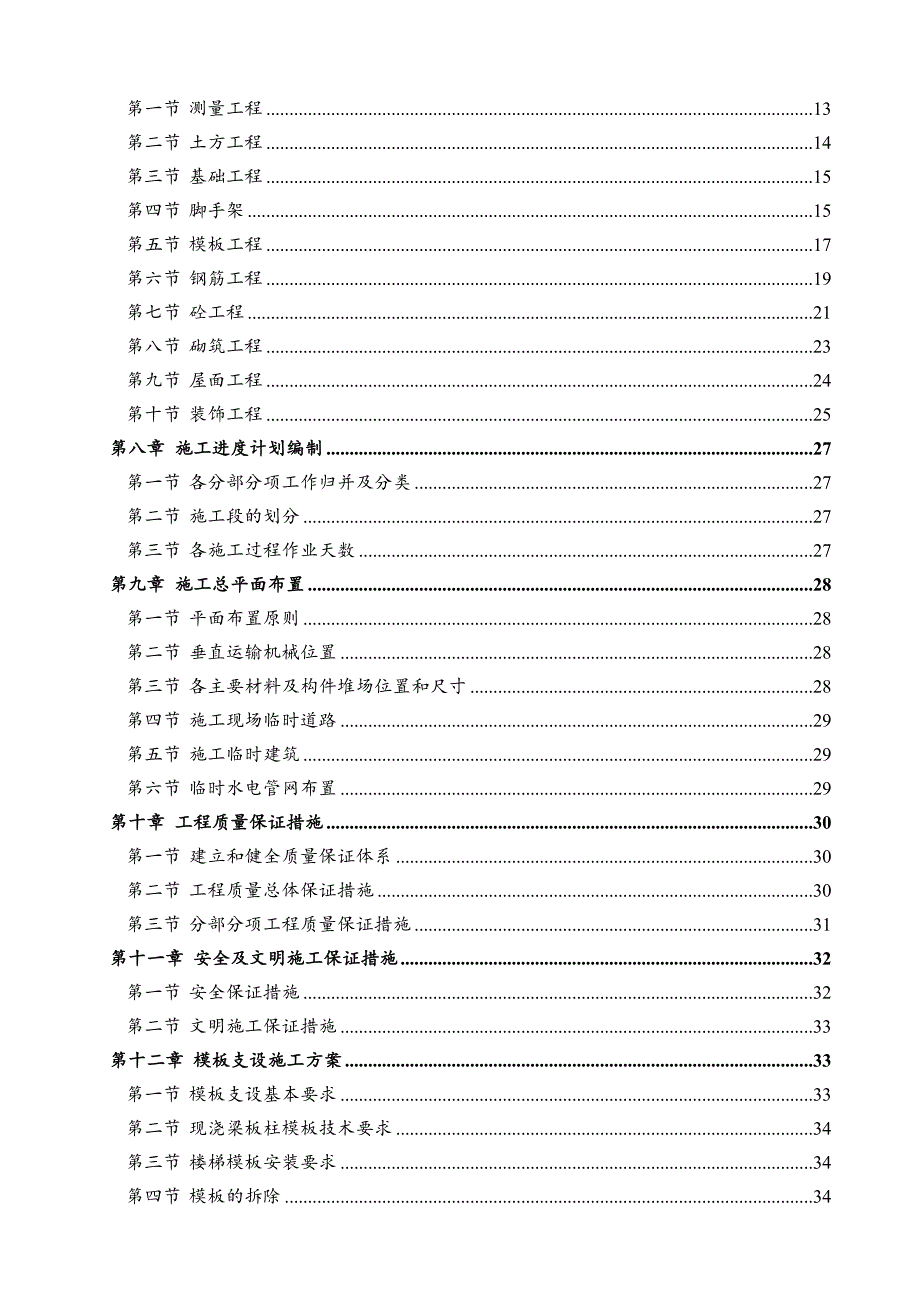

2、五章 施工进度计划编制8第一节 编制网络图的步骤8第二节 确定劳动量和机械台班数8第三节 确定各分项工程施工所需的人数：8第四节 施工进度计划9第五节 各项资源需用量计划9第六章 施工方案10第一节 施工开展阶段10第二节 主要施工阶段工艺流程11第三节 主要施工机械12第七章 各分部分项工程施工方法13第一节 测量工程13第二节 土方工程14第三节 基础工程15第四节 脚手架15第五节 模板工程17第六节 钢筋工程19第七节 砼工程21第八节 砌筑工程23第九节 屋面工程24第十节 装饰工程25第八章 施工进度计划编制27第一节 各分部分项工作归并及分类27第二节 施工段的划分27第三节 各
3、施工过程作业天数27第九章 施工总平面布置28第一节 平面布置原则28第二节 垂直运输机械位置28第三节 各主要材料及构件堆场位置和尺寸28第四节 施工现场临时道路29第五节 施工临时建筑29第六节 临时水电管网布置29第十章 工程质量保证措施30第一节 建立和健全质量保证体系30第二节 工程质量总体保证措施30第三节 分部分项工程质量保证措施31第十一章 安全及文明施工保证措施32第一节 安全保证措施32第二节 文明施工保证措施33第十二章 模板支设施工方案33第一节 模板支设基本要求33第二节 现浇梁板柱模板技术要求34第三节 楼梯模板安装要求34第四节 模板的拆除34第五节 质量要求35
4、第六节 安全要求35第七节 模板支撑计算36附 录38参考文献47第一章 编制依据和原则第一节 编制依据1、建设地区的工程勘察和技术经济资料。2、国家现行建筑安装工程施工及验收规范、规程，广西建筑工程预算定额及建筑施工手册。3、施工图纸及设计单位对施工的要求。4、预算书或报价文件和有关规程、规范等资料。5、现行施工组织设计编制与执行方法。第二节 编制原则1、严格执行基建程序，精心施工，科学管理，加快进度，尽快发挥建设单位的投资效果。2、科学合理地安排施工顺序，采用平行流水作业法和网络计划技术组织有节奏、均衡、连续的施工，充分发挥人力、物力的作用。3、充分利用先进的机械设备，减轻劳动强度，提高劳
5、动生产率，加快工程施工进度。4、 坚持质量第一，确保工程质量和安全生产，切实贯彻执行国家施工及验收规范、操作规程和制度。5、科学地安排冬季、雨季施工项目，基础的施工尽量避开雨季，在雨季施工时，应采取相应措施，同时加强防涝措施，确保工程施工的正常进行，保证施工进度。第二章 工程概况及施工特点分析第一节 工程概况按给定的办公楼建筑施工图进行结构设计和施工组织设计。拟建办公楼位于某市市郊，层楼四层，气象及自然条件如下：1.主导风向：夏季东南风，冬季东北风；2.最大基本风压：详见结构设计资料；3.温度：最热平均温度290C；4.相对湿度：最热平均80%；5.平均年总降水量1300mm。第二节 工程结构
6、及建筑装饰特点1、工程结构本工程为框架结构，抗震设防烈度为七度，框架结构抗震等级为三级。1、基础工程：本工程采用钢筋砼柱下独立基础，地基承载力标准值：180Kpa,柱下独立基础埋深为1.5m，采用C20砼浇筑，下设10cm厚C10砼垫层。2、主体工程： 砼工程: 各层柱、梁、板均为现浇钢筋砼，砼强度等级：柱采用C30砼浇筑，梁、板采用C25砼浇筑。 砌体工程：砌体：采用M5混合砂浆砌200厚砼空心小砌块墙。2、建筑装饰特点一、本工程所在位置见总平面图，室内地坪标高0.000 相当于总平面图上的绝对标高，甲方定。二、本工程耐火等级为二级，七度抗震设防。三、本工程设计年限为50年。四、墙体：所有轴
7、线除注明外均为墙中线。墙厚除注明为外，其余均为200厚。墙身防潮；设于室内地面以下60mm处，做20厚1：2水泥砂浆（掺5%防水粉）防潮层。五、框架填充小型空心砌块墙体的建筑构造要求详见标准图集02J102-2六、建筑各部位用料做法：项目名称所用图集使用部位及附注屋面高聚物改性沥青防水卷材98ZJ001天棚混合砂浆顶棚白色乳胶罩面98ZJ001用于除卫生间外所有顶棚条形板吊顶98ZJ001用于卫生间楼面陶瓷地砖楼面（500*500）98ZJ001用于除卫生间外所有楼面防滑陶瓷地砖卫生间楼面（300*300）98ZJ001用于卫生间地面陶瓷地砖楼面（500*500）98ZJ001用于除卫生间外所
8、有地面防滑陶瓷地砖卫生间楼面（300*300）98ZJ001用于卫生间内墙面混合砂浆墙面98ZJ001用于除墙群外的所有内墙面浅色釉面砖98ZJ001面砖贴到顶（卫生间）外墙面外墙涂料98ZJ001颜色详见立面图踢脚浅色面砖踢脚98ZJ001颜色同地砖台阶花岗石地面98ZJ901楼梯栏杆不锈钢楼梯栏杆98ZJ401栏杆净距110 排排匀顶层栏杆H=1100七、其他 1.屋面女儿墙构造柱设置在外围框架柱的位置，构造柱间距3600，截面200*200内配箍筋6 150，纵筋两端锚入梁或柱内450. 2.楼梯间平舍，踏步面砖选用楼梯专用浅色耐磨防滑（踏步含防滑条）地砖。 3.本工程凡入墙柱木砖均需满
9、涂水柏油防腐，凡入墙柱预埋铁件均需经除锈厚油红丹漆一道（含外露铁件）。 4.屋面找平砂浆，内外墙打底砂浆掺入直径400 MpaY型断截面砂浆抗裂合成纤维，掺入纤维长度8mm，1.2kg/m3砂浆。 5.本说明未详处，请按照国家施工验收规范及有关规定进行施工。施工过程中要与各专业图纸想配合。如发现图纸有不详处，请及时向设计部门提出，得到答复后方可施工。6.大门处的玻璃幕墙，应请有资质的施工单位进行施工，其幕墙预埋件位置、大小均由安装方提供。第三节 施工条件概述1、接至施工现场用水电由业主负责。2、工程地质情况见业主提供工程地质勘察报告。基础施工采取明排水能满足施工要求。第三章 施工准备第一节 施
10、工机械准备（1）本工程大中型施工机械设备的准备，需根据本工程总体施工部署并结合各分布分项工程施工顺序，拟定施工机械进出场计划，按计划要求及时安排精良的机械设备进场，进行保养和调试。（2）对于小型施工机械设备，如砂浆机、振动器、电焊机、高压水泵等机械则根据工程各施工阶段施工进度实际，需要进行经济、合理地配置，有计划地组织进场。（3）所有机械设备进场后均事先规划适当的位置停放，小型设备则规划房间集中储存备用。（4）吊机的使用是施工的关键，故进入施工区后则立即着手施工所需大中型垂直运输机械塔吊的定位及安装，以符合实际，安全可行、覆盖全部为原则，着重考虑设置位置。表3-1 各主要施工机械计划序号机械名
11、称单位台数型号功率（KW）1塔吊台1QT25014.72砼搅拌机台1JDY350153砂浆搅拌机台24钢筋切断机台2GJ402755钢筋弯曲机台1JGB7-40B226钢筋调直机台2KDZ-500227闪光对焊机台1UN-100100KVA8电渣压力焊台3GJ4-14345KVA9木工平刨机台1MB1082.810柴油发电机台1Z-1757511经纬仪台1J212水准仪台2N213插入式振动器台8Z-5581.314附着式振动器台1Z-351.315平板式振动器台2Z20-8021.116井架台1第二节 施工物资准备（1）物资准备工作要符合施工进度的要求，做到及时充足。（2）施工用常规物资，搭
12、建临设的用料、临时办公桌、办公椅，各类施工工具，测量定位仪器、消防器材等，均提前准备合同生效后即进场。（3）施工用建筑材料应按施工阶段进展情况计划材料进场时间，并均保证及时进场。（4）各类工程建筑材料将先编制详细的物资需求计划，采购加工计划，这些计划必须附以确切的数量清单，且经过建设单位及监理工程师的审核、确认。（5）所有进场物资将先预先定场分类别堆放，并作好标识及产品保护工作。第三节 施工技术准备（1）认真熟悉所有施工图纸及各有关技术资料，组织好施工图纸会审。（2）制定详细深入且有针对性的各阶段施工组织设计，并且在施工前报请建设单位和监理工程师的批准实施。（3）据由建设单位提供的定位轴线及水
13、准高程控制点由本公司项目部专职测量师进行复核，并根据主控轴线位置重新进行定位弹线。（4）定关键、特殊工序及质量控制点，制定相应的技术保证措施及质量保证计划，并及时做好对于施工班组的逐级交底以确保在施工中得以确实贯彻实施。第四节 劳动组织准备根据确定的现场管理机构建立项目施工管理层，选择高素质的施工作业队伍进行该工程的施工。（1）根据本工程的工程特点、施工进度计划及实际情况，进场前进行入场教育，特殊工种持证上岗，入场后迅速进入工作状态，我们将保证劳动力的质量和数量不受季节的影响。（2）对工人进行必要的安全、技术、思想和法制教育，教育工人树立“质量第一、安全第一”的正确思想；遵守有关施工和安全的技术法规；遵守地方治安法规。（3）生活后勤保障工作：在大批施工人员进场前，做好后勤工作的安排，为工人的衣、食、住、行、医等予以全面考虑，认真落实，以充分调动工人的生产的积极性。第五节 施工场外准备（1）向政府有关部门提交申请报告，领取项目施工许可证与安全许可证。（2）与当地卫生、环保、交通、工商、派出所等部门联系，办理有关手续。第四章 施工进度计划编制由预算成果及项目管理软件完成。预算成果详见附录。本工程的合同工期为349天，所安排的进度计划所用时间为299天。第一节 编制网络图的步骤（1）熟悉项目施工图，研究建设地区原始资料。（2）按项目部署确定施工起点流向，划分施工段和施工层。（
