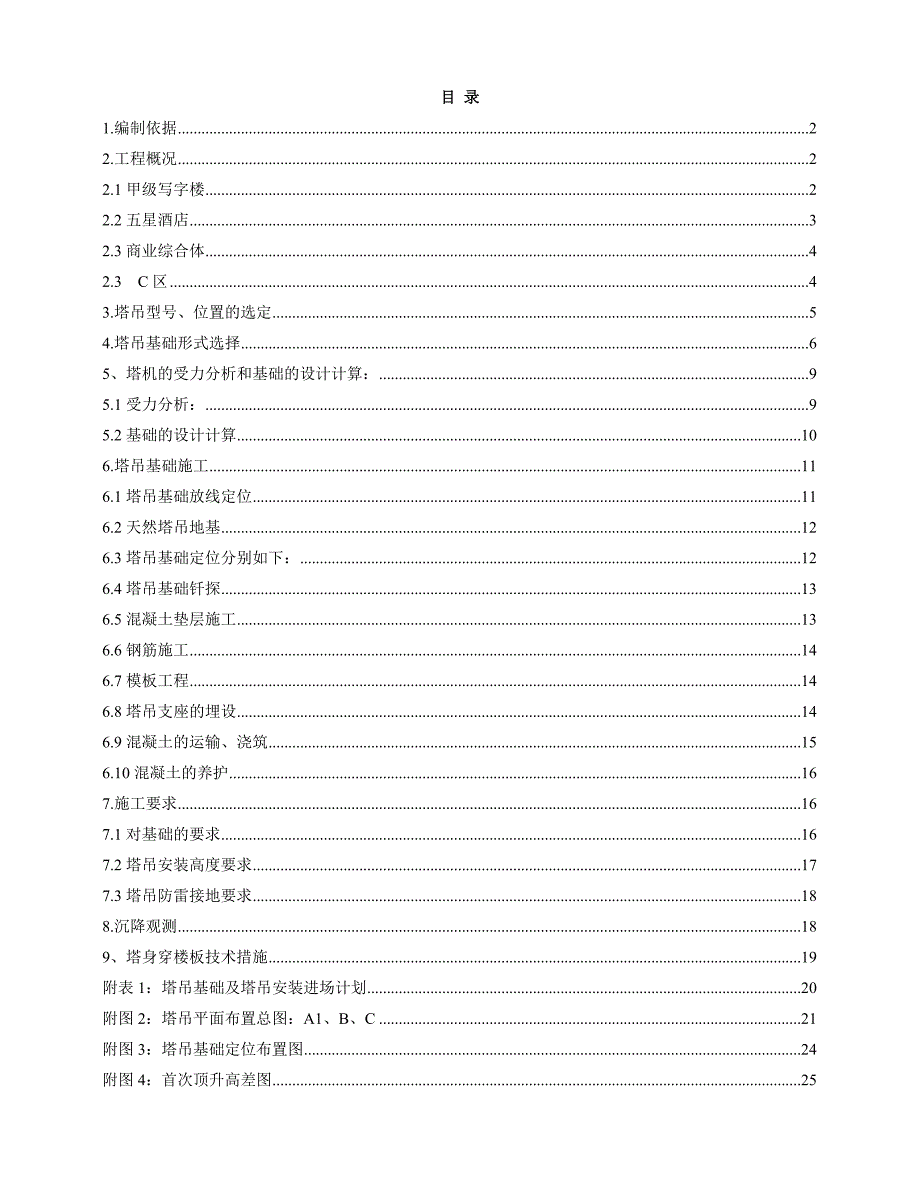

1、目 录1.编制依据22.工程概况22.1甲级写字楼22.2五星酒店32.3商业综合体42.3 C区43.塔吊型号、位置的选定54.塔吊基础形式选择65、塔机的受力分析和基础的设计计算：95.1受力分析：95.2基础的设计计算106.塔吊基础施工116.1塔吊基础放线定位116.2天然塔吊地基126.3塔吊基础定位分别如下：126.4塔吊基础钎探136.5混凝土垫层施工136.6钢筋施工146.7模板工程146.8塔吊支座的埋设146.9混凝土的运输、浇筑156.10混凝土的养护167.施工要求167.1对基础的要求167.2塔吊安装高度要求177.3塔吊防雷接地要求188.沉降观测189、塔身

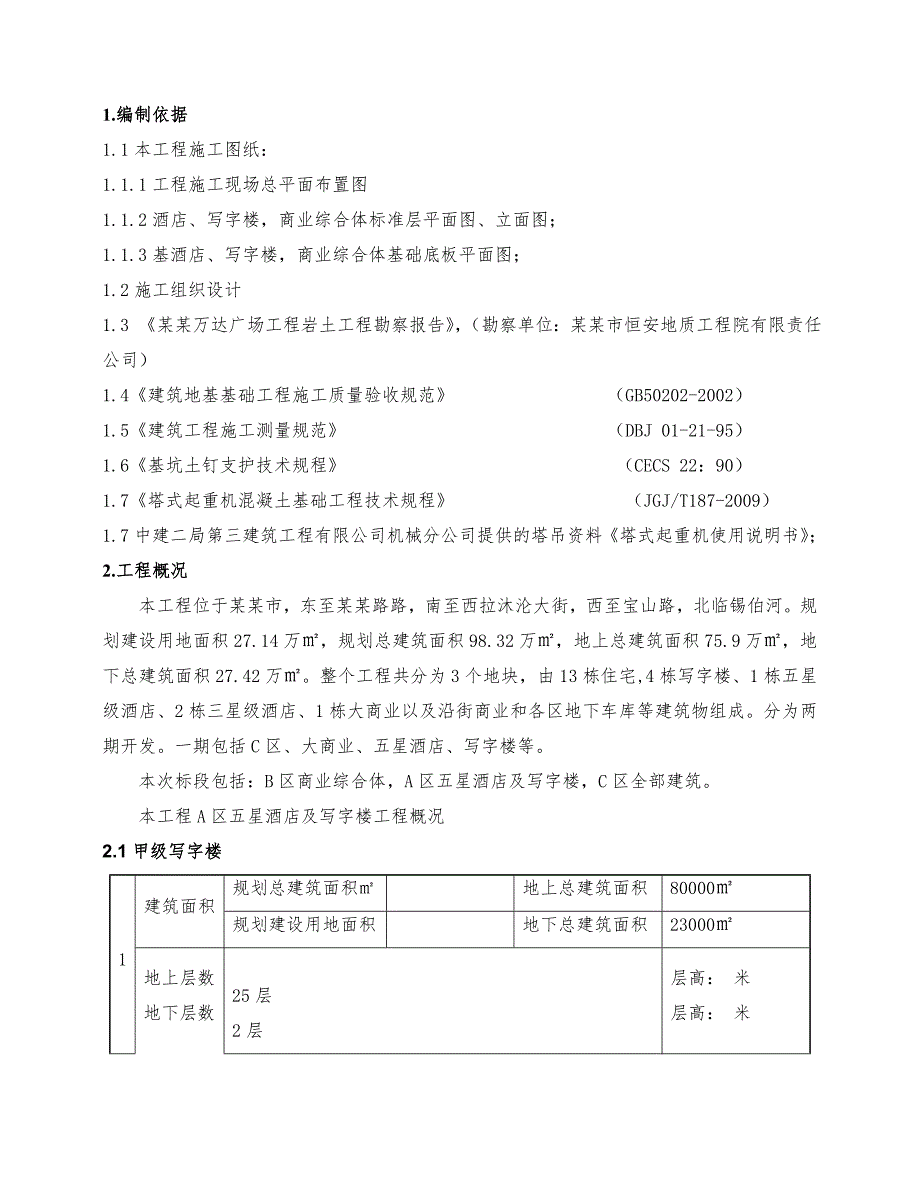

2、穿楼板技术措施19附表1：塔吊基础及塔吊安装进场计划20附图2：塔吊平面布置总图：A1、B、C21附图3：塔吊基础定位布置图24附图4：首次顶升高差图251.编制依据1.1本工程施工图纸：1.1.1工程施工现场总平面布置图1.1.2酒店、写字楼，商业综合体标准层平面图、立面图；1.1.3基酒店、写字楼，商业综合体基础底板平面图；1.2施工组织设计1.3 某某万达广场工程岩土工程勘察报告，（勘察单位：某某市恒安地质工程院有限责任公司）1.4建筑地基基础工程施工质量验收规范 （GB50202-2002）1.5建筑工程施工测量规范 （DBJ 01-21-95）1.6基坑土钉支护技术规程 （CECS
3、22：90）1.7塔式起重机混凝土基础工程技术规程 （JGJ/T187-2009）1.7中建二局第三建筑工程有限公司机械分公司提供的塔吊资料塔式起重机使用说明书；2.工程概况本工程位于某某市，东至某某路路，南至西拉沐沦大街，西至宝山路，北临锡伯河。规划建设用地面积27.14万，规划总建筑面积98.32万，地上总建筑面积75.9万，地下总建筑面积27.42万。整个工程共分为3个地块，由13栋住宅,4栋写字楼、1栋五星级酒店、2栋三星级酒店、1栋大商业以及沿街商业和各区地下车库等建筑物组成。分为两期开发。一期包括C区、大商业、五星酒店、写字楼等。本次标段包括：B区商业综合体，A区五星酒店及写字楼，

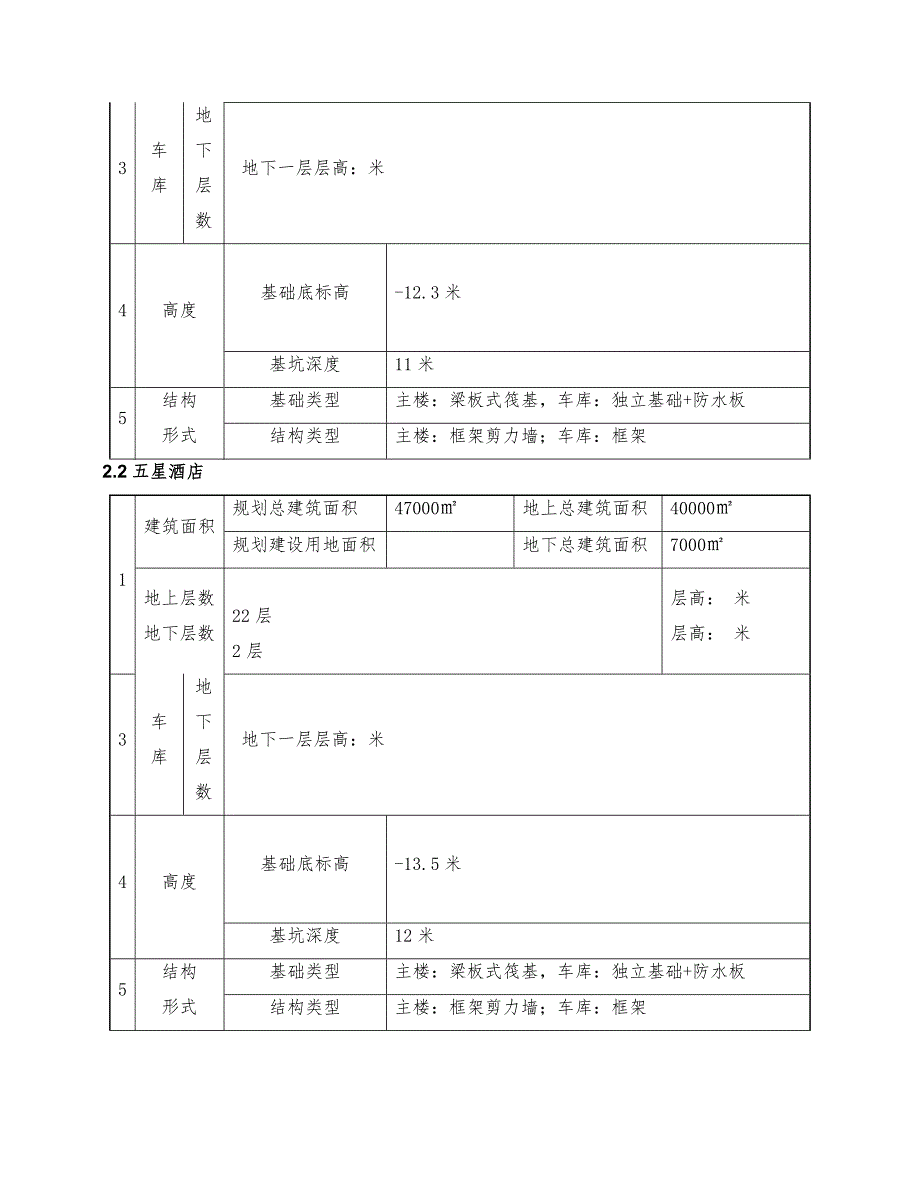

4、C区全部建筑。本工程A区五星酒店及写字楼工程概况2.1甲级写字楼1建筑面积规划总建筑面积 地上总建筑面积80000规划建设用地面积地下总建筑面积23000地上层数地下层数25层2层层高： 米层高： 米3车库地下层数 地下一层层高：米4高度基础底标高-12.3米 基坑深度11米5结构形式基础类型主楼：梁板式筏基，车库：独立基础+防水板结构类型主楼：框架剪力墙；车库：框架2.2五星酒店1建筑面积规划总建筑面积47000 地上总建筑面积40000规划建设用地面积地下总建筑面积7000地上层数地下层数22层2层层高： 米层高： 米3车库地下层数 地下一层层高：米4高度基础底标高-13.5米 基坑深度1
5、2米5结构形式基础类型主楼：梁板式筏基，车库：独立基础+防水板结构类型主楼：框架剪力墙；车库：框架2.3商业综合体 1建筑面积规划总建筑面积 地上总建筑面积94500规划建设用地面积地下总建筑面积73000地上层数地下层数3-5层2层层高： 米层高： 米3车库地下层数 地下一层层高：米4高度基础底标高-11.5米 基坑深度10米5结构形式基础类型主楼，车库：独立基础+防水板结构类型主楼：框架剪力墙；车库：框架2.3 C区1建筑面积规划总建筑面积 地上总建筑面积规划建设用地面积地下总建筑面积43000地上层数地下层数层高： 米层高： 米3车库地下层数 地下一层层高：米4高度基础底标高基坑深度5结
6、构形式基础类型3.塔吊型号、位置的选定本工程施工场地可利用面积较小，影响塔吊安装因素较多，具体如下：3.1本工程占地面积大，西、南紧靠市政道路、绿化带，基础施工阶段现场场地狭窄，本工程地下室2层，混凝土、钢筋、模板工程量均较大。3.2本工程地上结构相对独立，其中25层甲级写字楼2栋，一栋22层酒店1栋，5栋住宅楼，2栋SOHU写字楼，地下车库，沿街商业。规划总建筑面积。3.3综合考虑现场材料的水平、垂直运输需求及安装、附臂、运转、拆除的方便，满足施工工艺（模板工程：主楼地下室墙体模板为整体拼装木模板，顶板模板为木模板，主楼地上主体墙体为木模板，顶板模板同地下室模板；车库墙体、柱模板均为整体拼装
7、木模板，车库顶板模板采用木模板。混凝土工程：墙、板、柱均采用泵送混凝土）的要求；结构施工时木模板、混凝土、钢筋等均需吊运。经过计算，本工程塔吊选择型号见下表：塔吊性能参数表塔吊型号塔吊型号回转半径(m)最大起重量(t)端部起重量(t)起重臂朝向基础尺寸塔吊首次安装标准节1#ST601560101.5东北6250625013502# ST601560101.5西南6250625013503#ST601560101.5东北6250625013504#ST601560101.5西北7000700014005#ST601560101.5西南7000700014006#ST601560101.5东北70
8、00700014007#ST601560101.5东北7000700014008#ST601560101.5东北7000700014009#ST601560101.5东北70007000140010#ST601560101.5东北70007000140011#ST601550102.7东62506250135012#ST601560101.5东62506250135013#ST601560101.5东62506250135014#ST601560101.5东64506450170015#ST50155061.5东62506250135016#ST50155061.5东北625062501350
9、17#ST601560101.5东北64506450170018#ST601560101.5东62506250135019ST601560101.5东6250625013503.4塔吊基础及安装时间考虑塔吊防碰撞措施，塔吊安装应高低错开布置，以及塔吊运转范围内的围墙、建筑物高度等因素决定塔吊安装高度。因其基础位于基坑内，安装时汽车吊需从土方出土车道下到基坑内进行吊装，根据施工进度计划安排，塔吊基础及安装时间计划为2012年03月30日2012年4月25日。具体参见附表1：塔吊基础及塔吊安装计划时间。 4.塔吊基础形式选择本工程塔吊型号为ST6015，商业综合体为基本不用扶臂，因此全部采用厂家提
10、供基础图基础，采用基础规格为长宽厚=700070001400mm，塔号为：4#、5#、6#、7#、8#、9#、10#。塔吊1#、2#、3#、11#、12#、13#、15#、16#、18#、19#采用M126N基础形式，采用基础规格为长宽厚=625062501350mm。塔吊14#、17#采用M169N基础形式，采用基础规格为长宽厚=645064501700mm。由场地道路影响，五星酒店、甲级写字楼，商业综合体，C区部分住宅楼（塔号：1#、2#、3#、4#、5#、6#、7#、8#、9#、10#、11#、12#、13#、15#、16#、18#、19#）塔吊基础埋设在车库防水板以下；14#、17#号
11、塔吊基础直接埋设在基础外边，顶标高主楼基础底平，根据土质情况采用土钉墙支护处理，塔吊基础下部做100厚C15混凝土垫层。塔吊基础形式见下图：商业综合体塔吊基础图（4#、5#、6#、7#、8#、9#、10#）塔吊1#、2#、3#、11#、12#、13#、15#、16#、18#、19#基础图：塔吊14#、17#基础图注： 1、塔吊基础钢筋保护层40mm。塔吊基础周边不得有积水，接地装置：采用角钢或扁钢一端埋入地下800深，另与塔吊焊接；应牢固可靠，其接地电阻不大于4欧姆。5、塔机的受力分析和基础的设计计算：5.1受力分析：塔机在未锚固前产生的各种作用力均直接作用在基础上，以ST6015塔机为例，其
12、未锚固前最大起吊高度为59.8m，承受的载荷如图一所示：图 一从图一可以看出，塔机作用在基础上的载荷主要有重力G、水平力N、倾覆力矩M及扭矩Mk。5.2基础的设计计算基础几何尺寸计算：按基础抗倾覆及地基土壤承载能力计算基础几何尺寸。以ST6015塔机方形基础为例，将各种参数简化后如图二所示：图 二图中：G1为塔机作用载荷G2为基础砼质量Mmax为最大倾覆力矩，Mmax=1.4M 可得出如下公式：(G1+G2)b/2=kMmax (1)G2=rb2h (2)将(2)代入(1)得 (G1+rb2h)b/2=kMmax (3)式中k安全系数，取k为2；r砼基础容重（2500kg/m3）。 M倾覆力矩，包括风荷载产生的力距和最大起重力距， 7/2=17622.5kn.m7/2=17622.5kn.m2*5100=10200 kn.m抗倾覆满足要求。、塔吊基础承载力计算 按计算公式如下: 其中 fa修正后的地基承载力特征值(kN/m2)； fak地基承载力特征值，360kN/m2；取360 kN/m2 b基础宽度地基承载力修正系数，取0.30； d基础埋深地基承载力修正系数，取1.50； 基础底面以下土的重度，取20.00kN/m3； m基础底面以上土的重度，取20.00kN/m3；
