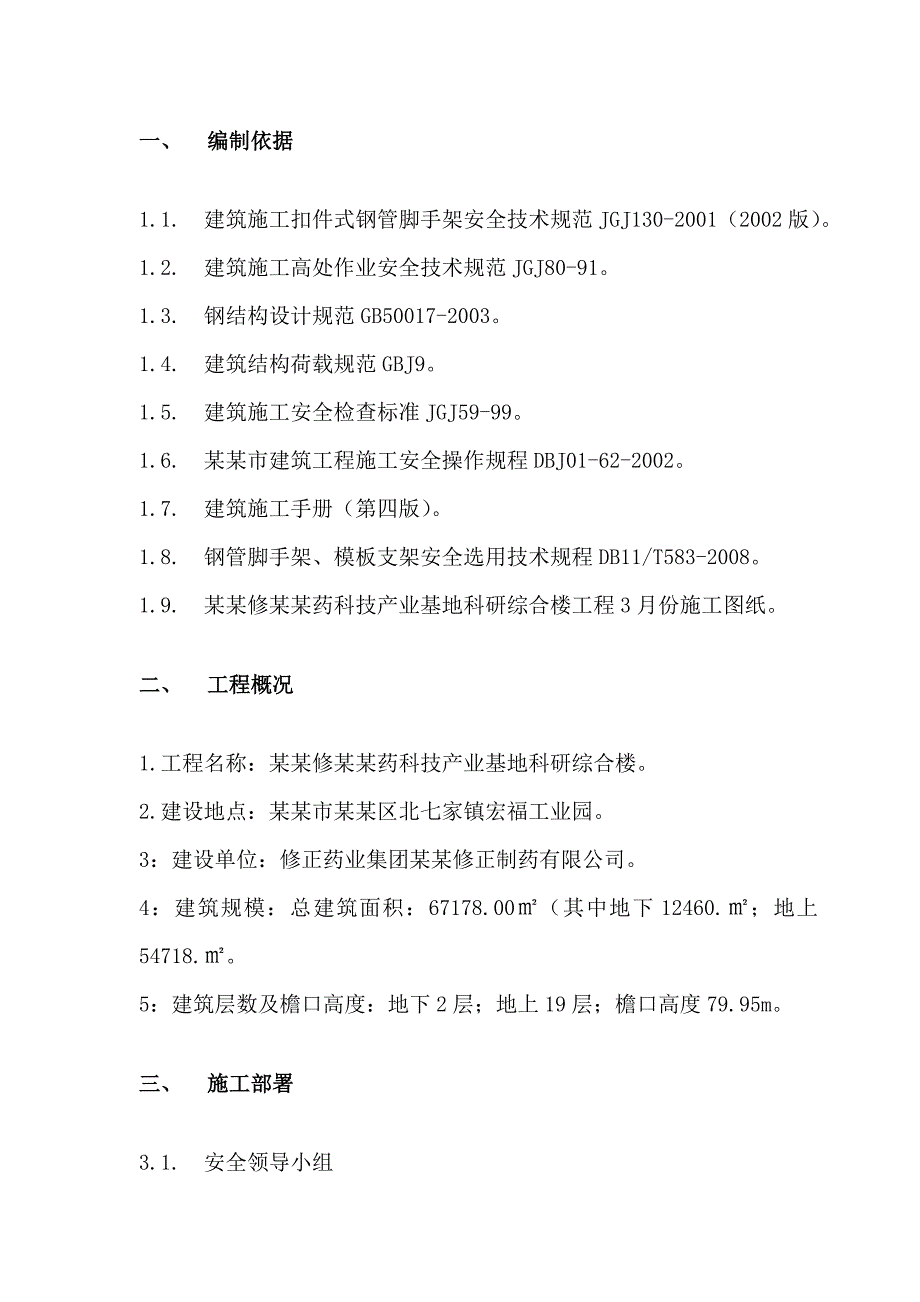

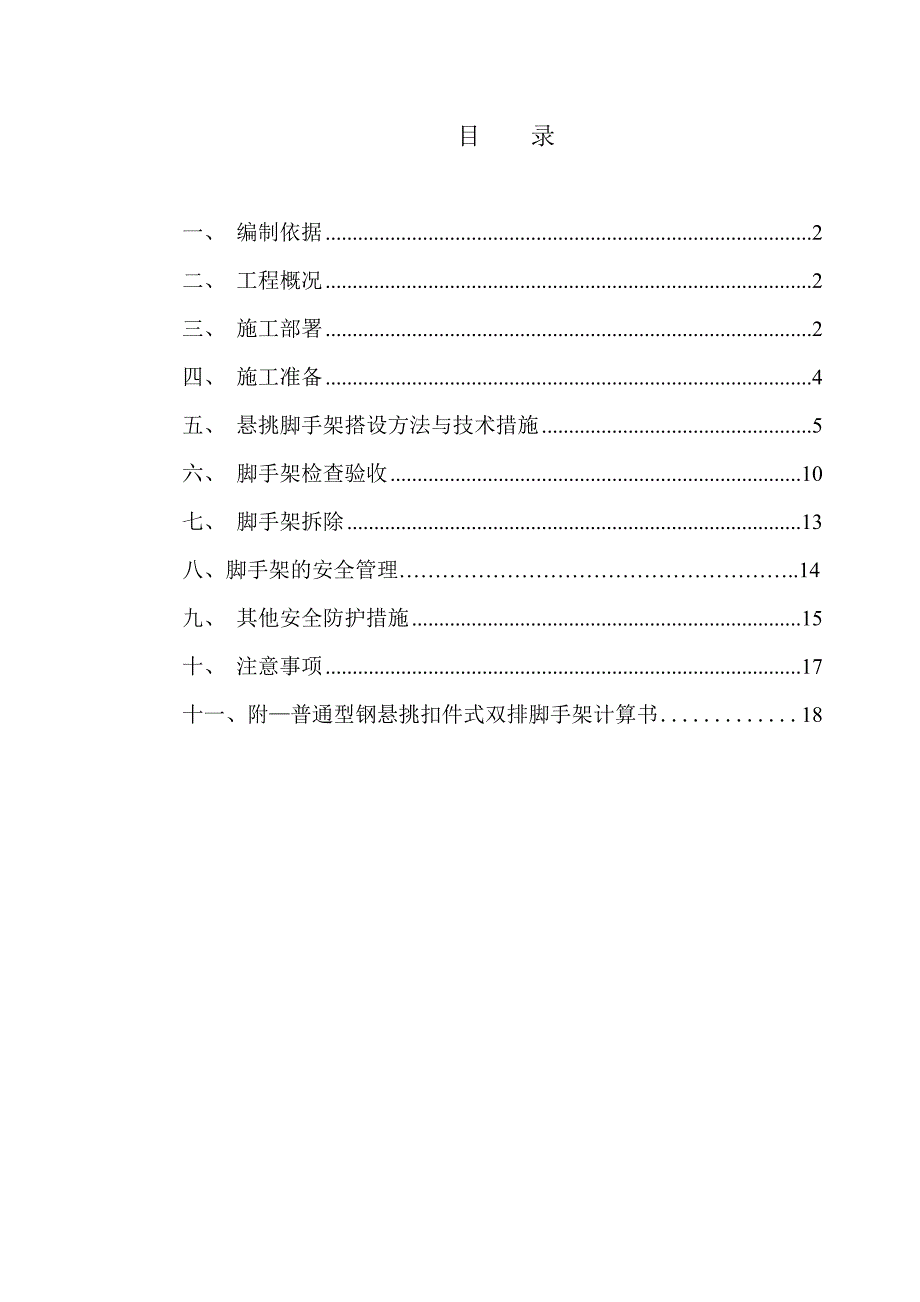

1、目 录一、编制依据2二、工程概况2三、施工部署2四、施工准备4五、悬挑脚手架搭设方法与技术措施5六、脚手架检查验收10七、脚手架拆除13 八、脚手架的安全管理.14九、其他安全防护措施15十、注意事项17十一、附普通型钢悬挑扣件式双排脚手架计算书18一、 编制依据1.1. 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001（2002版）。1.2. 建筑施工高处作业安全技术规范JGJ80-91。1.3. 钢结构设计规范GB50017-2003。1.4. 建筑结构荷载规范GBJ9。1.5. 建筑施工安全检查标准JGJ59-99。1.6. 某某市建筑工程施工安全操作规程DBJ01-62-20

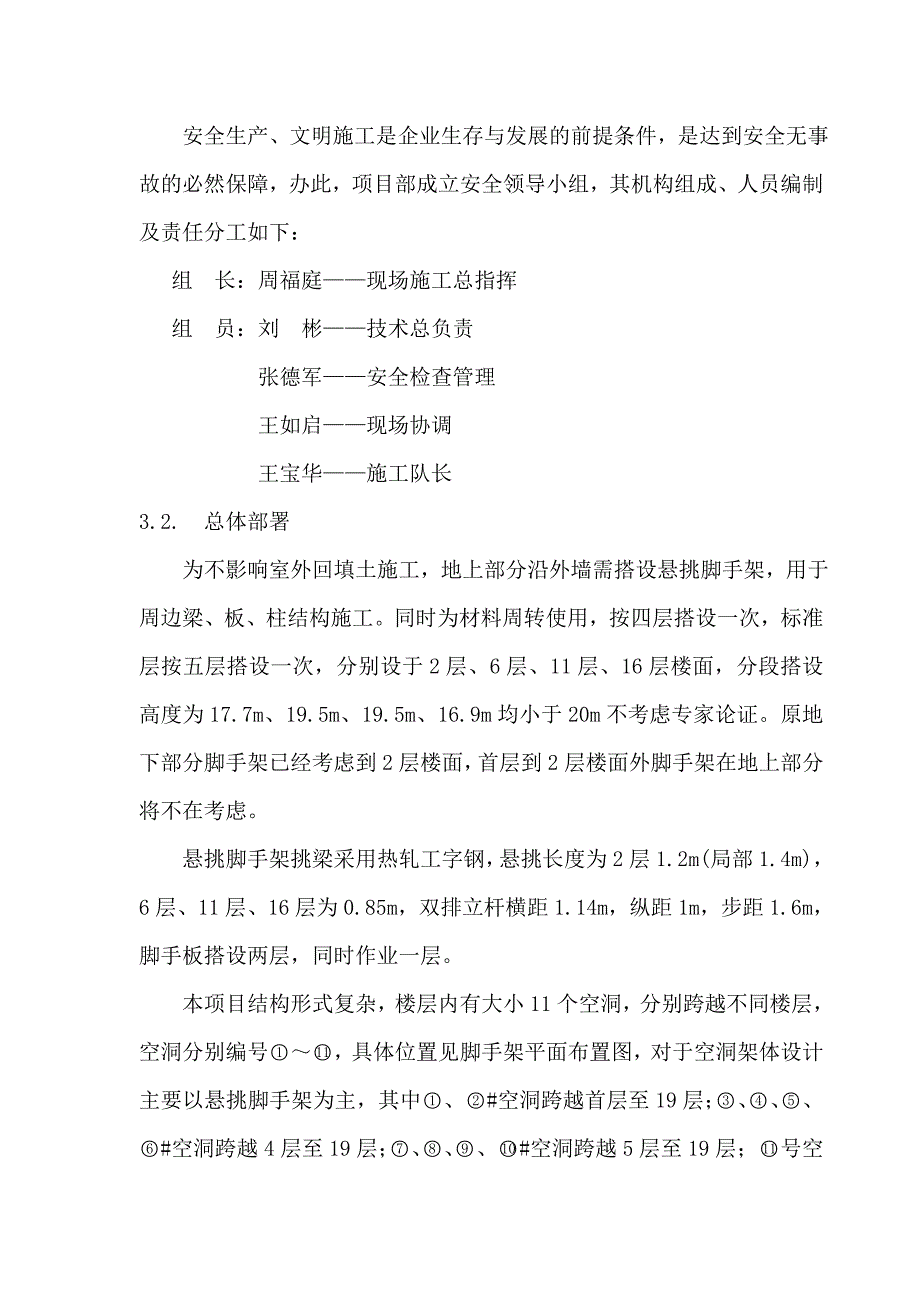

2、02。1.7. 建筑施工手册（第四版）。1.8. 钢管脚手架、模板支架安全选用技术规程DB11/T583-2008。1.9. 某某修某某药科技产业基地科研综合楼工程3月份施工图纸。二、 工程概况1.工程名称：某某修某某药科技产业基地科研综合楼。2.建设地点：某某市某某区北七家镇宏福工业园。3：建设单位：修正药业集团某某修正制药有限公司。4：建筑规模：总建筑面积：67178.00（其中地下12460.；地上54718.。5：建筑层数及檐口高度：地下2层；地上19层；檐口高度79.95m。三、 施工部署3.1. 安全领导小组 安全生产、文明施工是企业生存与发展的前提条件，是达到安全无事故的必然保障
3、，办此，项目部成立安全领导小组，其机构组成、人员编制及责任分工如下：组 长：周福庭现场施工总指挥组员：刘彬技术总负责张德军安全检查管理 王如启现场协调 王宝华施工队长3.2. 总体部署 为不影响室外回填土施工，地上部分沿外墙需搭设悬挑脚手架，用于周边梁、板、柱结构施工。同时为材料周转使用，按四层搭设一次，标准层按五层搭设一次，分别设于2层、6层、11层、16层楼面，分段搭设高度为17.7m、19.5m、19.5m、16.9m均小于20m不考虑专家论证。原地下部分脚手架已经考虑到2层楼面，首层到2层楼面外脚手架在地上部分将不在考虑。悬挑脚手架挑梁采用热轧工字钢，悬挑长度为2层1.2m(局部1.4
4、m)，6层、11层、16层为0.85m，双排立杆横距1.14m，纵距1m，步距1.6m，脚手板搭设两层，同时作业一层。本项目结构形式复杂，楼层内有大小11个空洞，分别跨越不同楼层，空洞分别编号，具体位置见脚手架平面布置图，对于空洞架体设计主要以悬挑脚手架为主，其中、#空洞跨越首层至19层；、#空洞跨越4层至19层；、#空洞跨越5层至19层；号空洞跨越首层至4层，5、6层，8层至19层。当空洞脚手架坐落在首层时，第一步脚手架采用双排落地脚手架，搭设高度20m，上部架体采用悬挑脚手架。脚手架搭设平面图、剖面图及其他相关图纸附后。四、 施工准备4.1. 技术准备4.1.1. 进行脚手架的设计及计算，
5、编制脚手架施工方案。4.1.2. 及时进行安全技术交底，工长在施工前认真学习施工方案及有关脚手架施工安全技术交底，对施工工人员进行针对性的技术、质量、安全、消防、文明施工及环保交底。施工人员按工长下达的交底、质量标准等要求进行施工。4.2. 材料准备4.2.1. 根据脚手架方案及施工进度提出材料数量和进场计划。4.2.2. 材料要求4.2.3. 钢管采用Q235钢号，48，壁厚3.0m，钢管必须有产品质量合格证，表面平直光滑，不得有裂缝、分层、压痕、划道和硬弯，外径、壁厚符合要求，钢管经过防锈处理。4.2.3.1. 悬挑构件采用14#工字钢，工字钢的断面尺寸必须满足规范要求。4.2.3.2.
6、扣件必须经过试验合格，扣件应符合可锻铸铁分类及技术条件（GB978-67）的规定。机械性能不低于KTH330-08的可锻铸铁制作；而扣件的附近件（T形螺栓、螺母、垫圈）所采用的材料应符合普通碳素钢技术条件（GB700-79）中的规定；螺纹均符合普通螺纹（GB196-81）的规定；垫圈则要符合垫圈（GB96-76）的规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧时，开口处最小距离不小于5mm。连接扣件有直角扣件、旋转扣件、对接扣件。4.2.3.3. 脚手板使用松木脚手板，厚度50mm，板长一般36m，宽度不小于150mm，其材质应符合国家标准木结构工程施
7、工及验收规范二等材的规定。4.2.3.4. 安全网采用绿色密目安全网，必须有产品质量检验合格证，安全网的选用应符合GB5752-85安全网的规定。4.3. 劳动力准备整个外脚手架工程包括搭设、维护及拆除三个阶段，根据各个阶段的不同工作内容，劳动力的需用情况不同。根据工程主体施工进度要求，计划7天左右完成一层结构，外脚手架搭拆工作量较大，需投入较多劳动力，外脚手架维护阶段需用劳动力较少，施工时就及时调配劳动力，以满足结构施工的需要。五、 悬挑脚手架搭设方法与技术措施5.1. 悬挂架构造及架体设计本工程地上结构十八层，为了不影响回填土，地上二层顶板结构施工结束时，在二层楼面开始采用悬挑脚手架。伸出
8、结构外悬挑梁采用14#工字钢，工字钢每根长3m，挑出长度0.85m（二层悬挑长度1.2m，局部1.4m）。挑梁均设置在密梁上，间距1.14m（南北两侧非空心板位置挑梁水平间距为1.2m）。脚手架采用48钢管，壁厚3.0m，双排单立杆，立杆横距同挑梁，纵距1m，内立杆穿越楼板，楼板内设置套管提前预埋，预埋套管位置必须准确。计算时内排立杆距结构距离按0.1取值。水平杆步距1.6m。连墙件为三步三跨设置（即竖向层层设置，横向三跨为3.42），采用附加小横杆的形式，在外围结构梁上设置500mm长25钢筋埋件，钢筋埋件应做成U型防止伤人，附加小横杆与埋件连接，其上所有扣件均为双扣件。挑梁根部用2根一级1
9、6钢筋锚环埋件加木楔固定，锚环埋件距挑梁根部0.1m，埋件做法见下图。另距结构外边0.4m处增设一12钢筋锚环（用于控制方向）。跨越首层的空洞第一步采取双排落地脚手架，其横纵距、步距的设计，小横杆、连墙件等设计均同悬挑架，双排脚手架立柱下方铺通长脚手板。双排脚手架的平面布置及剖面见后附平面及剖面图。剪刀撑不大于每5步5跨一道，剪刀撑斜杆与地面的夹角为45。双扣件搭接长度不小于1m。埋件定位见下图，平面定位见挑梁平面图。悬挑架按5层（标准层）搭设一次，分别挑于2、6、11，16最大搭设高度为19.5m。转角做法见附图，现场根据具体情况确定，保证立杆间距和悬调长度。悬挑架采取钢丝绳保险体系，钢丝绳
10、不参与架体的受力计算；由于悬挑架主要支设在结构悬挑梁上，故在架体内排立杆楼层预留洞位置设置卸荷横杆，横杆间距3跨一道，双扣件紧固，卸荷方式采取层层卸荷。做法见后附脚手架剖面图。5.2. 悬挑架搭设顺序预埋地锚安放悬挑槽钢铺脚手板装扫地杆逐根树立杆，随即与扫地杆扣紧安第一步小横杆安第一步大横杆（与各立杆扣紧）第二步大横杆第二步小横杆连墙杆第三、四步大横杆和小横杆连墙杆接立杆第五、六步大横杆和小横杆连墙杆第七、八步大横杆和小横杆连墙杆接立杆第九、十步大横杆和小横杆连墙杆第十一、十二步大横杆和小横杆连墙杆接立杆加设剪刀撑重铺脚手板挂安全网5.3. 施工方法及技术措施5.3.1安装时，应先安装支座，首
11、先将48短钢管穿入预留钢筋拉环内，水平短钢管焊接在型钢上方固定，作为脚手架立杆的限位装置，安装内侧立杆穿楼板预留洞，预留洞尺寸底口为10cm,上口为20cm。5.3.2立杆全部采用双排单立杆，立杆顶端宜高出女儿墙上皮1.2m，高出檐口上皮或作业层上皮大于1.5m，立杆底端立于悬挑梁上方。立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立杆接头避免出现在同步同跨内，接头中心距主节点的距离不大于50cm。5.3.3大横杆置于小横杆之下，在立杆内侧，用直角扣件与立杆连接。大横杆长度不小于3跨，一般为6m。大横杆步距1.6m，同一步大横杆交圈设置。大横杆连接采用对接扣件，
12、其接头交错布置，不设于同步同跨内。相邻接头水平距离不小于50cm，各接头距立杆的距离不大于50cm。5.3.4小横杆设于立杆与大横杆相交处（主节点），采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15cm，小横杆水平间距与立杆间距相同，根据作业面脚手架搭设的需要，可在两立杆之间增设1根小横杆，即小横杆间距50cm。小横杆伸出大横杆边缘不小于10cm，不大于40cm。5.3.5纵向扫地杆采用直角扣件连接在距底座20cm处的立杆上，横向扫地杆用直角扣件连接在紧靠纵向扫地杆下方的立杆上。5.3.6剪刀撑不大于每5步5跨一道，剪刀撑斜杆与地面的夹角为45。随立杆、纵横向水平杆同步搭设，用通
13、长单杆剪刀撑沿架高连续设置。剪刀撑的一根斜杆扣在立杆上，另一根斜杆扣在小横杆伸出的端头。斜杆相交点处于同一直线上。剪刀撑杆件连接采用搭接，其搭接长度不小于1m，并用不少于2个旋转扣件固定。端部扣件盖板边缘至杆端的距离不小于10cm。5.3.7连墙件采用附加小横杆形式，三步三跨设置（即竖向层层设置，横向三跨为3.6m，空心板部位为3.42m），在外围结构梁上设置25钢筋埋件，附加小横杆与埋件连接，其上所有扣件均为双扣件。5.3.8脚手板采用厚50mm长不小于3.5m的木板，首层、作业层满铺一层脚手板，脚手板设置在3根横向水平杆上，并在两端8cm处用直径1.2的镀锌铁丝箍绕23圈。脚手板外伸长度为
14、130150mm，采用搭接铺设时接头必须在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长充不应小于100mm。5.3.9满挂全封闭式密目安全网，安全网固定于脚手架外侧立杆内侧，安全网之间必须连接牢固，并与架体固定。作业层安全网应高出平台1.5m。5.3.10作业层脚手板外侧设一道200mm高挡脚板，刷红、白相间油漆。5.3.11施工时上、下应有专人指挥，工人在室外操作系好安全带。六、 脚手架检查验收6.1.构配件进场检查与验收构配件外观质量及技术资料按表6.1执行： 表6.1项目要求抽检数量检查方法技术资料营业执照、资质证明、生产许可证、质量检测报告、相关合同要件检查资料钢管钢管
15、表面应平整光滑，不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕、深的划道及严重锈蚀等缺陷，严禁打孔；钢管外壁使用前必须涂刷防锈漆，钢管内壁宜涂刷防锈漆。全数目测钢管外径及壁厚外径48mm;壁厚大于等于3mm.3%游标卡尺测量扣件不允许有裂缝、变形、滑丝的螺栓存在；扣件与钢管接触部位不应有氧化皮；活动部位应能灵活转动，旋转扣件两旋转面间隙应小于1mm；扣件表面应进行防锈处理。全数目测碗扣碗扣的铸造件表面应光滑平整，不得有沙眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净；冲压件不得有毛刺、裂纹、氧化皮等缺陷。碗扣的各焊缝应饱满，不得有未焊透、夹砂、咬肉、裂纹等缺陷。全数目测碗扣立杆连接套管3.的立杆连接套管，其壁厚不应小于3.5mm，内径不应大于50mm，套管长度不应小于160mm，外伸长度不应小于110mm。3%游标卡尺测量底座及可调托丝杆可调底座及可调托撑丝杆与螺母捏合长
