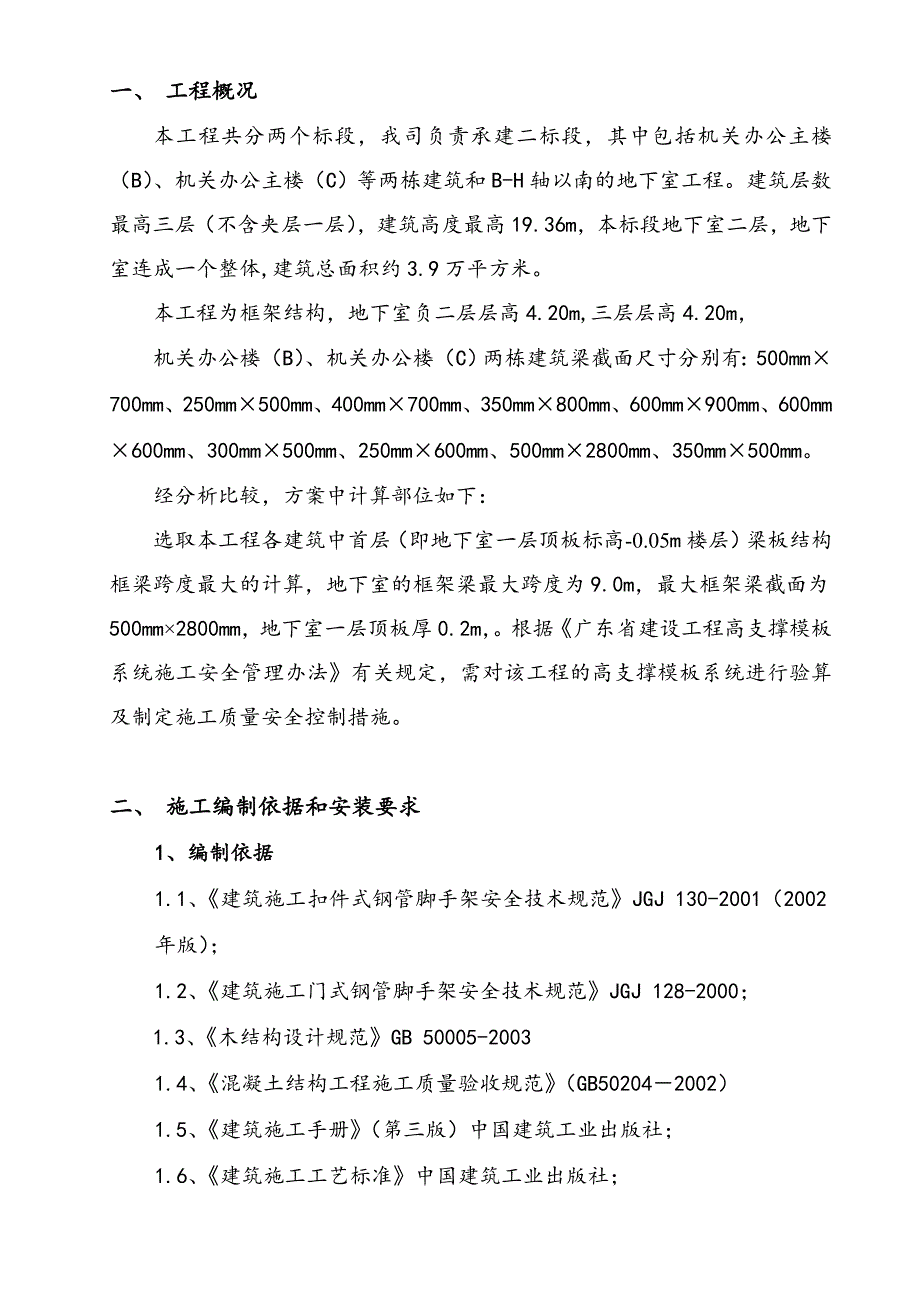

1、一、 工程概况本工程共分两个标段，我司负责承建二标段，其中包括机关办公主楼（B）、机关办公主楼（C）等两栋建筑和B-H轴以南的地下室工程。建筑层数最高三层（不含夹层一层），建筑高度最高19.36m，本标段地下室二层，地下室连成一个整体,建筑总面积约3.9万平方米。 本工程为框架结构，地下室负二层层高4.20m,三层层高4.20m， 机关办公楼（B）、机关办公楼（C）两栋建筑梁截面尺寸分别有：500mm700mm、250mm500mm、400mm700mm、350mm800mm、600mm900mm、600mm600mm、300mm500mm、250mm600mm、500mm2800mm、350
2、mm500mm。经分析比较，方案中计算部位如下：选取本工程各建筑中首层（即地下室一层顶板标高-0.05m楼层）梁板结构框梁跨度最大的计算，地下室的框架梁最大跨度为9.0m，最大框架梁截面为500mm2800mm，地下室一层顶板厚0.2m，。根据广东省建设工程高支撑模板系统施工安全管理办法有关规定，需对该工程的高支撑模板系统进行验算及制定施工质量安全控制措施。二、 施工编制依据和安装要求1、编制依据1.1、建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2001（2002年版）；1.2、建筑施工门式钢管脚手架安全技术规范JGJ 128-2000；1.3、木结构设计规范GB 50005-200

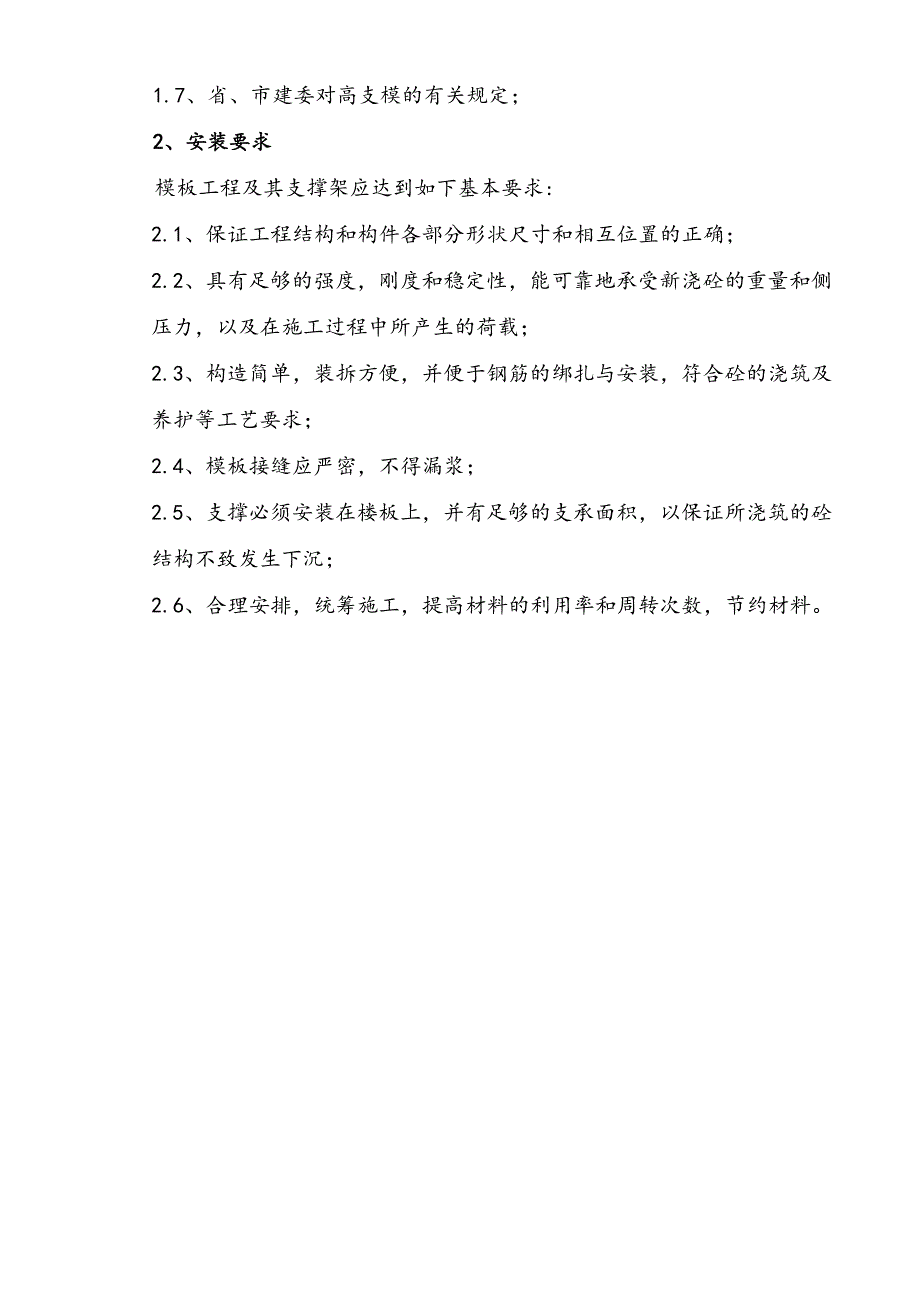

3、31.4、混凝土结构工程施工质量验收规范（GB502042002）1.5、建筑施工手册（第三版）中国建筑工业出版社；1.6、建筑施工工艺标准中国建筑工业出版社；1.7、省、市建委对高支模的有关规定； 2、安装要求模板工程及其支撑架应达到如下基本要求:2.1、保证工程结构和构件各部分形状尺寸和相互位置的正确；2.2、具有足够的强度，刚度和稳定性，能可靠地承受新浇砼的重量和侧压力，以及在施工过程中所产生的荷载；2.3、构造简单，装拆方便，并便于钢筋的绑扎与安装，符合砼的浇筑及养护等工艺要求；2.4、模板接缝应严密，不得漏浆；2.5、支撑必须安装在楼板上，并有足够的支承面积，以保证所浇筑的砼结构不致

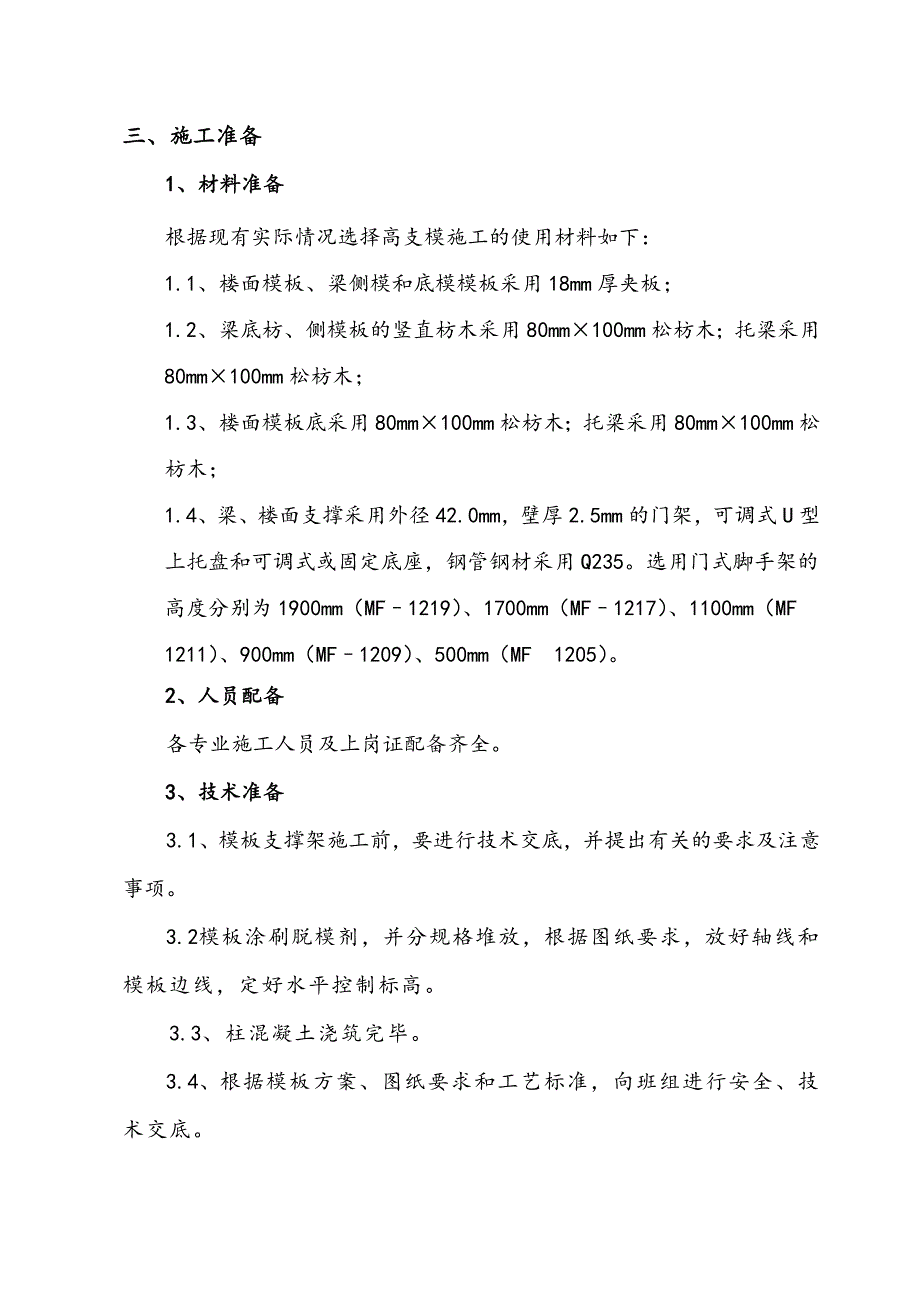

4、发生下沉；2.6、合理安排，统筹施工，提高材料的利用率和周转次数，节约材料。三、施工准备1、材料准备根据现有实际情况选择高支模施工的使用材料如下：1.1、楼面模板、梁侧模和底模模板采用18mm厚夹板；1.2、梁底枋、侧模板的竖直枋木采用80mm100mm松枋木；托梁采用80mm100mm松枋木；1.3、楼面模板底采用80mm100mm松枋木；托梁采用80mm100mm松枋木；1.4、梁、楼面支撑采用外径42.0mm，壁厚2.5mm的门架，可调式U型上托盘和可调式或固定底座，钢管钢材采用Q235。选用门式脚手架的高度分别为1900mm（MF1219）、1700mm（MF1217）、1100mm（
5、MF 1211）、900mm（MF1209）、500mm（MF 1205）。2、人员配备各专业施工人员及上岗证配备齐全。3、技术准备3.1、模板支撑架施工前，要进行技术交底，并提出有关的要求及注意事项。3.2模板涂刷脱模剂，并分规格堆放，根据图纸要求，放好轴线和模板边线，定好水平控制标高。3.3、 柱混凝土浇筑完毕。3.4、根据模板方案、图纸要求和工艺标准，向班组进行安全、技术交底。3.5、脚手架支撑地面场地干净，并满足承载力要求，应有可靠的照明设施。3.6、模板安装前，先检查门式架、钢管、构配件质量，不符质量标准的不得投入使用。四、 高支模体系设计1、构造做法：1.1、600900梁（350
6、600梁以上的梁，600900梁以下的梁支模参照此梁排布）。梁底门式钢脚手架排间距为600，竖直向按设计标高调整门式钢架支顶标高，然后上放三层相互垂直木枋。上层木枋是间距200mm的80100木枋，跨度1200mm；中层木枋采用2条80100木枋，跨度为600mm；底层木枋采用2条80100木枋。门式钢脚手架须与纵横水平杆用钢扣连接（见梁大样图）。1.2、5002800梁（600900梁以上的梁支模参照此梁排布）。梁底门式钢脚手架排间距为500，竖直向按设计标高调整门式钢架支顶标高，然后上放三层相互垂直木枋。上层木枋是间距200mm的80100木枋，跨度600mm；中层木枋采用2条80100木
7、枋，跨度为600mm；底层木枋采用2条80100木枋。门式钢脚手架须与纵横水平杆用钢扣连接（见梁大样图）。1.3、200mm厚楼板楼板底门式钢脚手架排间距为600，竖直向按设计标高调整门式钢架支顶标高。上层木枋是间距300mm的80100木枋，跨度1200mm；下层托梁采用一条80100木枋，跨度为900mm。门式钢脚手架须与纵横水平杆用钢扣连接。1.4、钢管、门式钢脚手架支顶安装时，立柱应采用对接方式，立柱之间对接必须加扣夹牢固好，以保证垂直度和力的传递。支顶上部用U型可调节螺杆调节支顶，螺杆伸出长度不超过300mm。1.5、纵横水平拉杆设置在钢管、门式钢脚手架支顶底部上0.20m处纵横设置
8、水平拉杆，用48钢管拉结，以后纵横水平拉杆每1800mm高设置一道，水平拉杆端头伸出扣件边缘长度不应少于100，水平拉杆端头有混凝土梁、柱的应与混凝土梁、柱顶紧或抱箍（抱箍间距为两个步距）。1.6、剪刀撑设置高支模支顶周边及高支模范围内横向剪刀撑沿纵向每3.6米设置一道，纵向剪刀撑沿横向每6.3米设置一道，剪刀撑应由底至顶连续设置，用48钢管拉结，斜杆与地面倾角为450600，并与地面顶紧，剪刀撑与钢管立杆有效连接，剪刀斜撑搭接长度不少于1000mm，采用不少于3个旋转扣件固定，剪刀斜撑端头伸出扣件边缘长度不应少于100mm。层高超过6.5米以上必须设置水平剪刀撑。2、支撑体系2.1对层高5.
9、5m的，梁高小于1000mm的梁，使用2个1.7m门式钢架加1个900mm可调节顶托组合搭设，楼板采用2个1.7m门式钢架、1个0.9m门式架加1个900mm可调节顶托组合搭设，无缝钢管按现场搭设需要裁定长短。2.2、对其它楼层部份支顶的组合搭设，按梁标高及板标高要求进行组合，组合时均以梁支顶钢架组合为主要参数。2.3、由于本工程混凝土构件为水平构件，水平推力只是混凝土泵产生的水平推力，水平推力较小，设置剪刀撑、水平拉杆相连形成整体，且端头顶紧结构的混凝土柱可将水平推力传递到结构柱和地面，确保支架的整体稳定，所以不进行抗倾覆的验算。五、高支模设计计算书1、参数信息1.1根据本工程的特点，主要选
10、择以下几个部位进行审核验算：、600mm900mm大梁；、500mm2800mm大梁；1.1脚手架参数、600mm900mm大梁梁底门式钢脚手架排间距为600，竖直向按设计标高调整门式钢架支顶标高，然后上放三层相互垂直木枋。上层木枋是间距200mm的80100木枋，跨度1200mm；中层木枋采用2条80100木枋，跨度为600mm；底层木枋采用2条80100木枋。门式钢脚手架须与纵横水平杆用钢扣连接（见梁大样图）。、500mm2800mm大梁梁底门式钢脚手架排间距为500，竖直向按设计标高调整门式钢架支顶标高，然后上放三层相互垂直木枋。上层木枋是间距200mm的80100木枋，跨度600mm；
11、中层木枋采用2条80100木枋，跨度为600mm；底层木枋采用2条80100木枋。门式钢脚手架须与纵横水平杆用钢扣连接（见梁大样图）。1.2荷载参数 模板与木板自重(kN/m2)：0.35；混凝土与钢筋自重(kN/m3)：25；楼板浇筑厚度(m)：0.20；倾倒混凝土荷载标准值(kN/m2)：2.00；施工均布荷载标准值(kN/m2)：1.00；1.3木方参数木方弹性模量E(N/mm2)：9500 ；木方抗弯强度设计值(N/mm2)：13.00；木方抗剪强度设计值(N/mm2)：1.30；木方的间隔距离(mm)：300；木方的截面宽度(mm)：80；木方的截面高度(mm)：100；2、编制依据
12、2.1中信华南（集团）建筑设计院的“萝岗区行政办公用房”各栋施工图纸。2.2建筑施工门式钢管脚手架安全技术规范（JGJ1282000）（后述简称规范 JGJ1282000）。2.3招、投标文件、施工合同。2.4粤建监字199828号文。2.5建筑施工门式钢管脚手架安全技术规范JGJ128-2000、J43-2000。2.6门式钢支顶架技术参数资料。2.7无缝钢管支顶技术参数资料。2.8国家、行业或地方颁布的有关现行施工规范、标准、规程、法规和图集。2.9现场实际情况。3、高支模设计计算3.1、高支模支撑方法3.1.1、600mm900mm梁（350600梁以上的梁，600900梁以下的梁支模参
13、照此梁排布）梁底门式钢脚手架排布间距为600（两门式重叠600mm布置），竖直向按设计标高调整门式钢架支顶标高，然后上放三层相互垂直木枋。上层木枋是间距300mm的80100木枋，跨度1200mm；中层木枋采用2条80100木枋，跨度为600mm；底层木枋采用2条80100木枋。门式钢脚手架须与纵横水平杆用钢扣连接。3.1.2、500mm2800mm梁(600mm900mm以上梁支模参照此梁布置）梁底门式钢脚手架排布间距为500（两门式重叠500mm布置），竖直向按设计标高调整门式钢架支顶标高，然后上放三层相互垂直木枋。上层木枋是间距200mm的80100木枋，跨度600mm；中层木枋采用2条
14、80100木枋，跨度为600mm；下层木枋采用一条80100木枋，跨度为600mm。门式钢脚手架须与纵横水平杆用钢扣连接。3.1.3、200厚楼板楼板底门式钢脚手架排间距为600mm，竖直向按设计标高调整门式钢架支顶标高。上层木枋是间距300mm的80100木枋，跨度600mm；下层托梁采用一条80100木枋，跨度为600mm。门式钢脚手架须与纵横水平杆用钢扣连接。3.1.4、砼柱托柱托底门式钢脚手架排间距为450，竖直向按设计标高调整门式钢架支顶标高，然后上放二层相互垂直木枋。上层木枋是间距250mm的80100木枋，跨度600mm；下层木枋采用一条80100木枋，跨度为450mm。门式钢脚
15、手架须与纵横水平杆用钢扣连接。3.1.5、门式钢脚手架支顶安装时，立柱应采用对接方式，立柱之间对接必须加扣夹牢固好，以保证垂直度和力的传递。支顶上部用U型可调节螺杆调节支顶，螺杆伸出长度不超过300mm。3.1.6、纵横水平拉杆设置在门式钢脚手架支顶底部上0.20m处纵横设置水平拉杆，用48钢管拉结，以后纵横水平拉杆每1500mm高设置一道，水平拉杆端头伸出扣件边缘长度不应少于100，水平拉杆端头有混凝土梁、柱的应与混凝土梁、柱顶紧或抱箍（抱箍间距为两个步距）。3.1.7、剪刀撑设置高支模支顶周边及高支模范围内横向剪刀撑沿纵向每6米设置一道，纵向剪刀撑沿横向每6米设置一道，剪刀撑应由底至顶连续设置，用48钢管拉结，斜杆与地面倾角为450600，并与地面顶紧，剪刀撑与钢管立杆有效连接，剪刀斜撑搭接长度不少于1000，采用不少于2个旋转扣件固定，剪刀斜撑端头伸出扣件边缘长度不应少于100。3.2、地基承载力验算：3.2.1、本工程地下室高支模在地下室底板进行施工。混凝土设计强度C30，抗压强度标准值fc=15N/ mm2，地下室底板为新浇混凝土，按7天70%
