《办公楼基坑支护施工方案.doc》由会员分享，可在线阅读，更多相关《办公楼基坑支护施工方案.doc（70页珍藏版）》请在第壹文秘上搜索。

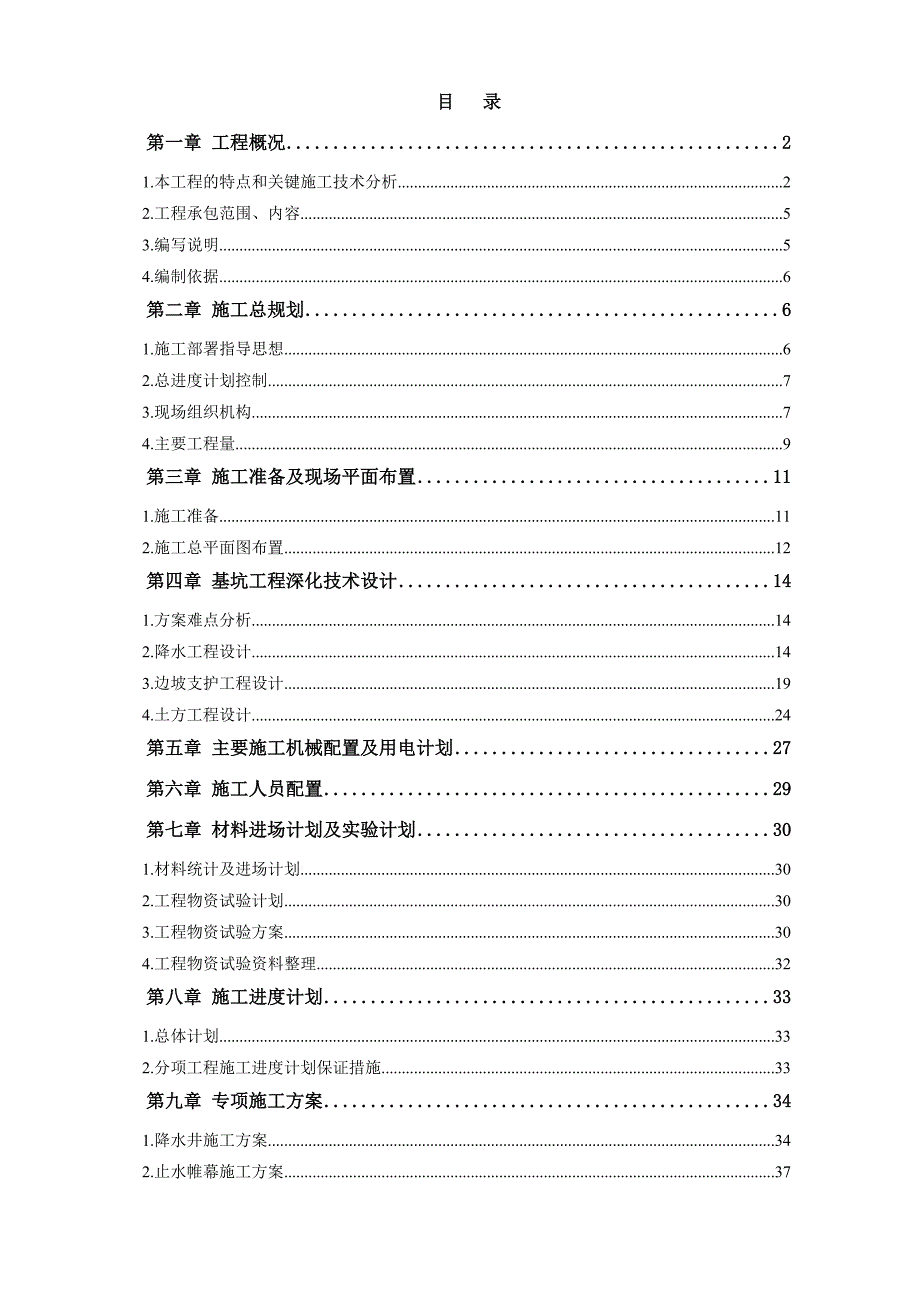

1、目 录第一章 工程概况21.本工程的特点和关键施工技术分析22.工程承包范围、内容53.编写说明54.编制依据6第二章 施工总规划61.施工部署指导思想62.总进度计划控制73.现场组织机构74.主要工程量9第三章 施工准备及现场平面布置111.施工准备112.施工总平面图布置12第四章 基坑工程深化技术设计141.方案难点分析142.降水工程设计143.边坡支护工程设计194.土方工程设计24第五章 主要施工机械配置及用电计划27第六章 施工人员配置29第七章 材料进场计划及实验计划301.材料统计及进场计划302.工程物资试验计划303.工程物资试验方案304.工程物资试验资料整理32第八

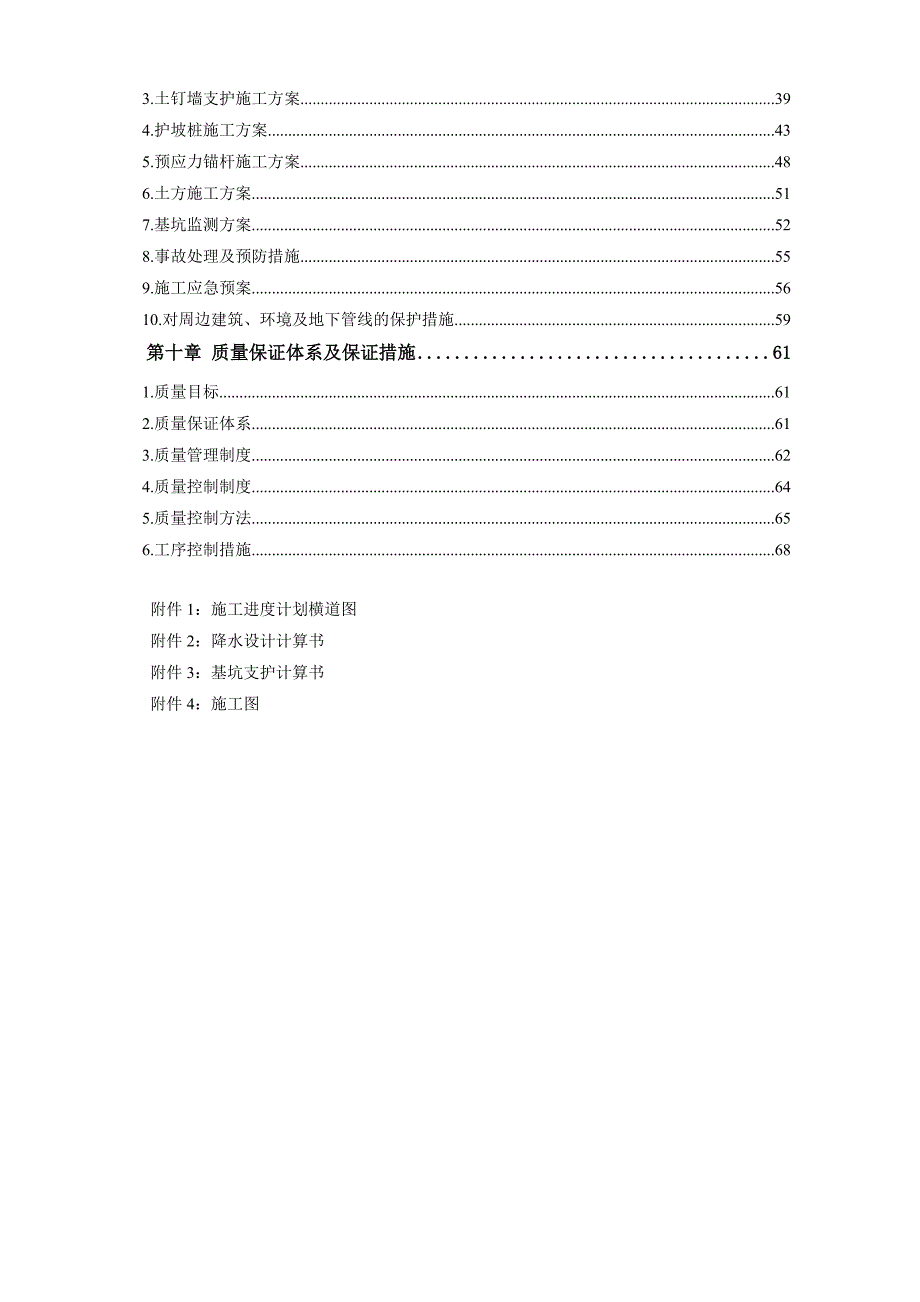

2、章 施工进度计划331.总体计划332.分项工程施工进度计划保证措施33第九章 专项施工方案341.降水井施工方案342.止水帷幕施工方案373.土钉墙支护施工方案394.护坡桩施工方案435.预应力锚杆施工方案486.土方施工方案517.基坑监测方案528.事故处理及预防措施559.施工应急预案5610.对周边建筑、环境及地下管线的保护措施59第十章 质量保证体系及保证措施611.质量目标612.质量保证体系613.质量管理制度624.质量控制制度645.质量控制方法656.工序控制措施68附件1：施工进度计划横道图附件2：降水设计计算书附件3：基坑支护计算书附件4：施工图第一章 工程概况1

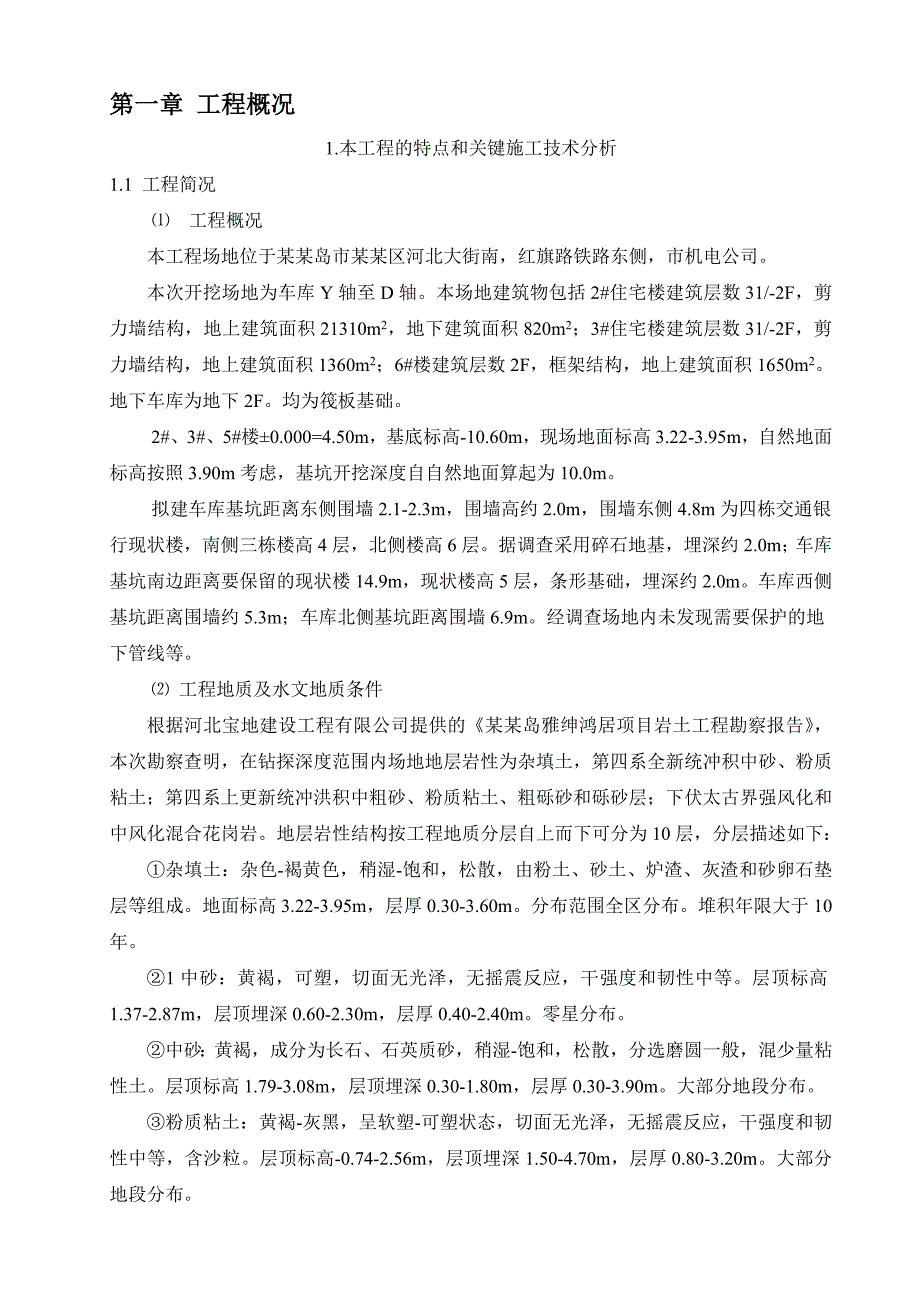

3、.本工程的特点和关键施工技术分析1.1 工程简况工程概况本工程场地位于某某岛市某某区河北大街南，红旗路铁路东侧，市机电公司。本次开挖场地为车库Y轴至D轴。本场地建筑物包括2#住宅楼建筑层数31/-2F，剪力墙结构，地上建筑面积21310m2，地下建筑面积820m2；3#住宅楼建筑层数31/-2F，剪力墙结构，地上建筑面积1360m2；6#楼建筑层数2F，框架结构，地上建筑面积1650m2。地下车库为地下2F。均为筏板基础。2#、3#、5#楼0.000=4.50m，基底标高-10.60m，现场地面标高3.22-3.95m，自然地面标高按照3.90m考虑，基坑开挖深度自自然地面算起为10.0m。拟
4、建车库基坑距离东侧围墙2.1-2.3m，围墙高约2.0m，围墙东侧4.8m为四栋交通银行现状楼，南侧三栋楼高4层，北侧楼高6层。据调查采用碎石地基，埋深约2.0m；车库基坑南边距离要保留的现状楼14.9m，现状楼高5层，条形基础，埋深约2.0m。车库西侧基坑距离围墙约5.3m；车库北侧基坑距离围墙6.9m。经调查场地内未发现需要保护的地下管线等。 工程地质及水文地质条件根据河北宝地建设工程有限公司提供的某某岛雅绅鸿居项目岩土工程勘察报告，本次勘察查明，在钻探深度范围内场地地层岩性为杂填土，第四系全新统冲积中砂、粉质粘土；第四系上更新统冲洪积中粗砂、粉质粘土、粗砾砂和砾砂层；下伏太古界强风化和中
5、风化混合花岗岩。地层岩性结构按工程地质分层自上而下可分为10层，分层描述如下：杂填土：杂色-褐黄色，稍湿-饱和，松散，由粉土、砂土、炉渣、灰渣和砂卵石垫层等组成。地面标高3.22-3.95m，层厚0.30-3.60m。分布范围全区分布。堆积年限大于10年。1中砂：黄褐，可塑，切面无光泽，无摇震反应，干强度和韧性中等。层顶标高1.37-2.87m，层顶埋深0.60-2.30m，层厚0.40-2.40m。零星分布。中砂：黄褐，成分为长石、石英质砂，稍湿-饱和，松散，分选磨圆一般，混少量粘性土。层顶标高1.79-3.08m，层顶埋深0.30-1.80m，层厚0.30-3.90m。大部分地段分布。粉质
6、粘土：黄褐-灰黑，呈软塑-可塑状态，切面无光泽，无摇震反应，干强度和韧性中等，含沙粒。层顶标高-0.74-2.56m，层顶埋深1.50-4.70m，层厚0.80-3.20m。大部分地段分布。中粗砂：黄褐-灰褐，成分为长石石英质砂，湿-饱和，松散，分选磨圆一般。层顶标高-1.381.92m，层顶埋深1.50-4.70m，厚度0.80-3.20m，大部分地段分布。1细砂：灰色，松散，饱和，成分为长石石英质砂，分选磨圆一般，含较多粘粒。层顶标高-0.88m，层顶埋深4.10m，厚度2.00m，见于zk4钻孔中。粉质粘土：灰黄-灰黑，呈软塑-可塑状态，切面无光泽，无摇震反应，干强度和韧性中等，含沙粒，
7、可见少量植物根叶，局部相变为中密粉土。层顶标高-0.31m2.88m，层顶埋深4.10-6.10m，层厚0.30-2.30m。大部分地段分布。1中粗砂：灰褐-灰黄，成分为长石石英质砂，饱和，松散-稍密，分选磨圆一般。层顶标高-0.43- -3.48m，层顶埋深4.10-6.90m，厚度0.40-3.10m，大部分地段分布。粗砂：黄褐，成分为长石石英质砂，饱和，中密-密实，分选磨圆一般，含砾卵石，夹粉质粘土。层顶标高-2.88- -6.55m，层顶埋深6.30-7.20m，厚度4.50-5.60m，全区分布。1粉质粘土：黄褐，呈可塑-硬塑状态，切面无光泽，无摇震反应，干强度和韧性中等，含沙粒。层
8、顶标高-5.98- -6.35m，层顶埋深9.40-9.90m，层厚0.20-0.30m。呈透镜体状分布于层粗砂层中。粗砾砂：黄褐，成分为长石石英质砂，饱和，中密-密实，分选磨圆一般，含砾卵石，夹粉质粘土。层顶标高-6.77- 8.87m，层顶埋深10.10-12.10m，厚度3.70-4.50m，全区分布。1粉质粘土：黄褐，呈可塑-硬塑状态，切面无光泽，无摇震反应，干强度和韧性中等，含沙粒。层顶标高-7.07- -10.38m，层顶埋深10.40-13.60m，层厚0.20-0.50m。呈透镜体状分布于层粗砾砂层中。砾砂：黄褐-褐黄，饱和，密实，分选磨圆一般，砾石、卵石岩性为花岗岩、安山岩、
9、伟晶岩及其它脉岩类等。卵石粒径一般2-8cm，呈圆形、亚圆形，大者10cm以上。向下部卵石含量增多且部分卵石有风化，砂和粘性土充填。层顶标高-10.47- -12.96m，层顶埋深14.00-16.40m，全区分布。1粉质粘土：黄褐，呈可塑-硬塑状态，切面无光泽，无摇震反应，干强度和韧性中等，含沙粒。层顶标高-10.74- -11.88m，层顶埋深14.00-15.30m，层厚0.20-1.50m。呈透镜体状分布于层砾砂层中。强风化混合花岗岩：黄褐，矿物成分为长石、石英、云母及角闪石等，原岩结构可辨认，中粗粒花岗结构，块状构造，岩体破碎，岩石解理裂隙发育，岩芯扰动后呈砂土状，属软岩，岩体基本质
10、量等级为级。层顶标高-17.19- -18.44m，层顶埋深20.60-21.70m，揭露厚度3.60-10.60m。全区分布。1中风化煌斑岩：褐色，矿物成分为长石、云母、角闪石等，煌斑结构，块状构造，岩石破碎，岩性芯呈块状和短柱状。为较软岩，岩体基本质量等级为级。层顶标高-20.66m，层顶埋深24.00m，层厚2.80m。见于zk4钻孔中。中风化混合花岗岩：黄褐-灰白，矿物成分为长石、石英、云母及角闪石等，粗粒花岗结构，块状构造，岩体较破碎，裂隙较发育，裂隙面有水蚀痕迹和锈染，岩芯呈块状和柱状，ROD为30-40，属较硬岩，岩体基本质量等级为级。层顶标高28.24，层顶埋深26.80-31
11、.60m，揭露厚度3.20-5.80m。高层建筑控制钻孔中揭露。水文地质条件：场地地下水类型为第四系松散沉积物空隙潜水，主要含水层为层中砂、中粗砂、1中粗砂、粗砂、粗砾砂和砾砂层。地下水受大气降水和侧向径流补给，蒸发和侧向径流排泄，水位年变幅约0.50-1.00m。勘察期间地下水稳定水位埋深2.00-3.50m，标高-0.17-1.57m。 基坑安全等级本工程基坑深10.0m。因此，根据基坑的周边环境和深度，本工程基坑支护侧壁安全等级按一级考虑，基坑侧壁重要性系数取1.1。1.2 基坑围护体系的特点根据现场具体情况、招标要求等，本工程有如下特点： 本工程施工工序多面积大，包括土方、降水、土钉墙
12、、护坡桩、预应力锚杆及止水帷幕工程，任务重，工期紧，各工法之间必须密切配合方能保证顺利施工。 基坑施工完毕后，主体结构需经过较长时间才能施工至地面，基坑使用周期较长，基坑支护不能按临时工程进行设计施工，要求基坑支护结构安全、可靠，具有较高的稳定性。1.3 周围地下管线情况经多方调查，场地内无需要保护的地下管线。场地东侧建筑红线有一南北走向的地上暖气高架杆，施工时不能对其进行破坏。2.工程承包范围、内容根据建设单位提供图纸、勘察报告等、工程规范及技术要求及验收标准进行完成承包工程内容，此承包工程内容包括以下工程：拟建车库Y轴至D轴范围基坑的支护及降水工程。3.编写说明 在认真、全面地阅读本工程有
13、关图纸及资料的基础上，深刻领会和贯彻设计意图及甲方的要求，针对本工程的特点，结合我公司多年来在类似工程施工中的实践经验，编写本工程施工方案。 本工程施工组织设计的编制范围为本工程的施工技术措施及工期、质量、安全和文明施工的配合措施。 本方案依据业主提供的工程号为HB0805，出图日期为2010年3月的施工总平面图及电子版建筑、结构图纸。4.编制依据4.1 业主提供的资料（1）河北宝地建设工程有限公司提供的某某岛雅绅鸿居项目岩土工程勘察报告；（2）业主提供的某某岛雅绅鸿居项目的建筑、结构施工图纸等。4.2 主要规程规范序号规范、规程名称编号类别1建筑工程施工质量验收统一标准GB50300-200
