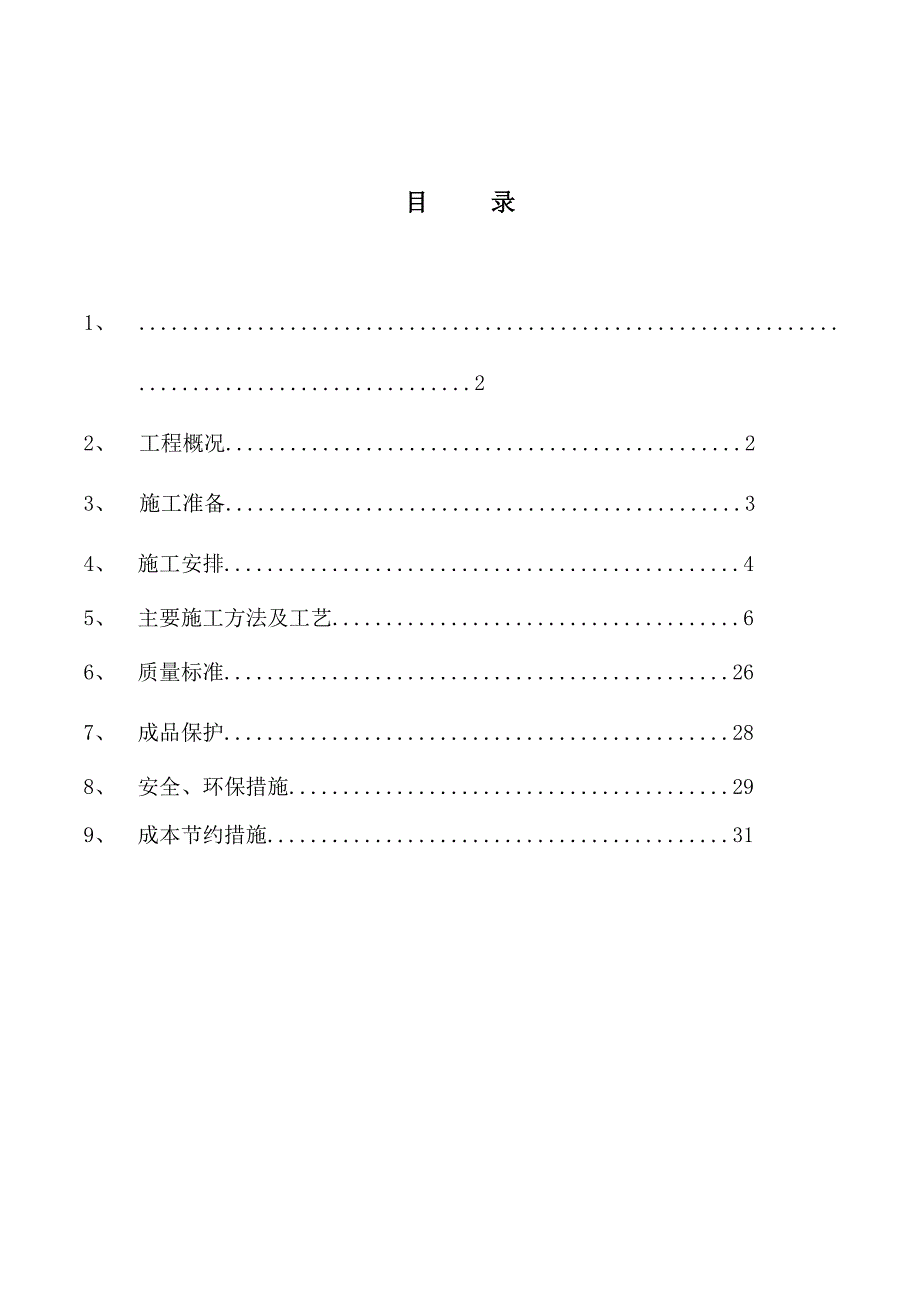

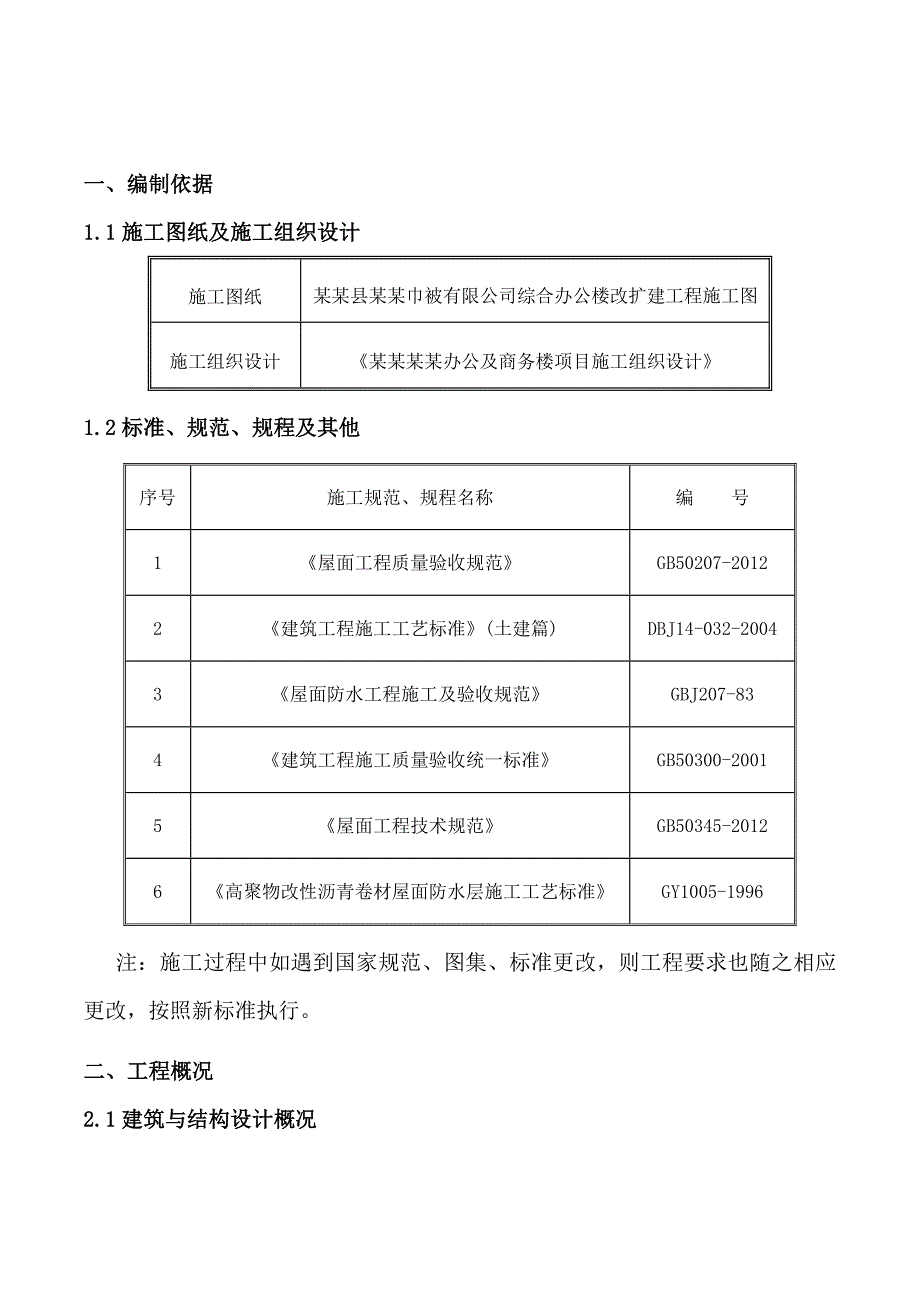

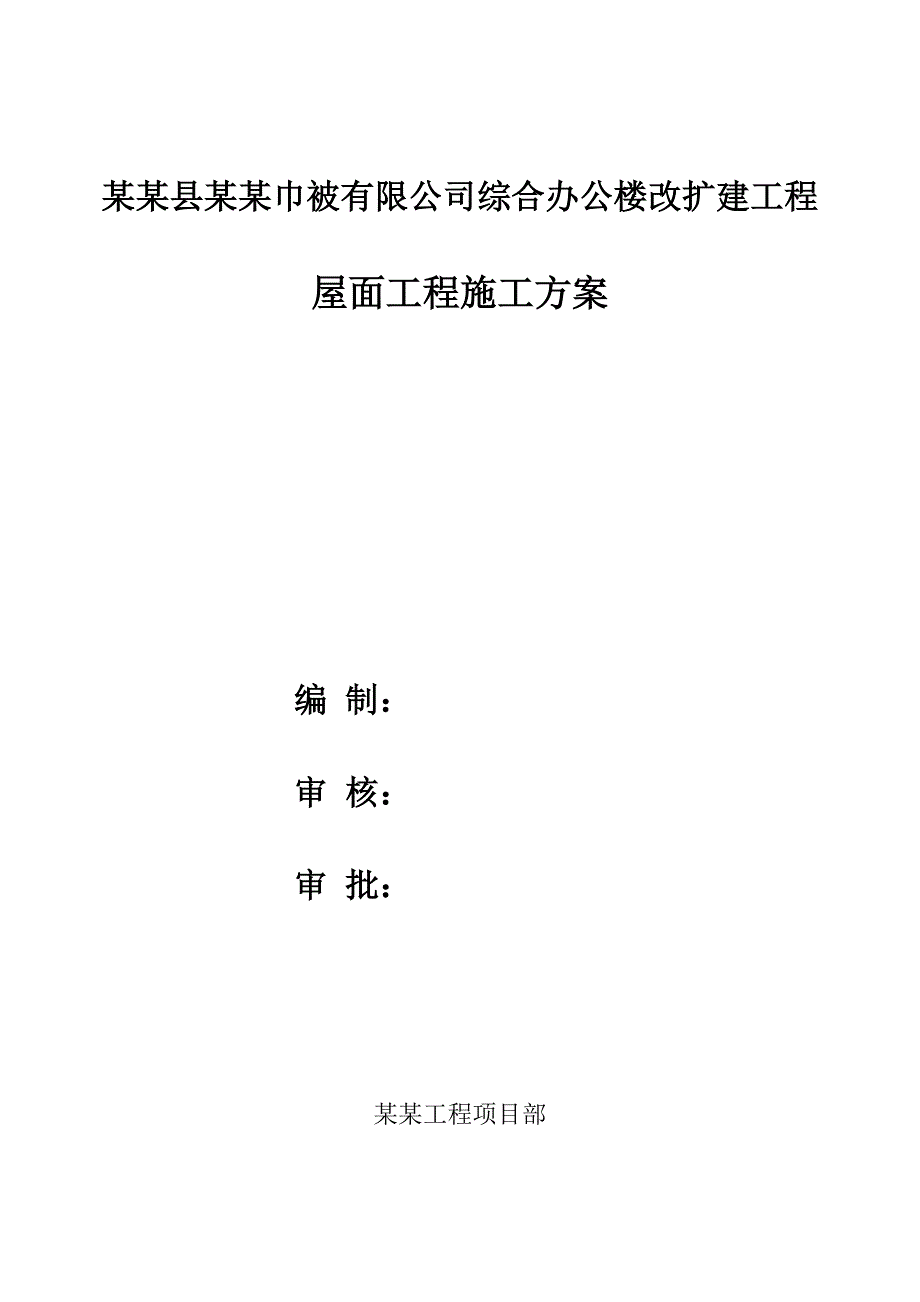

1、某某县某某巾被有限公司综合办公楼改扩建工程屋面工程施工方案 编 制：审 核：审 批： 某某工程项目部 目 录1、 .22、 工程概况.23、 施工准备.34、 施工安排.45、 主要施工方法及工艺.66、 质量标准.267、 成品保护.288、 安全、环保措施.299、 成本节约措施.31一、编制依据1.1施工图纸及施工组织设计施工图纸某某县某某巾被有限公司综合办公楼改扩建工程施工图纸施工组织设计某某某某办公及商务楼项目施工组织设计1.2标准、规范、规程及其他序号施工规范、规程名称编 号1屋面工程质量验收规范GB50207-20122建筑工程施工工艺标准(土建篇)DBJ14-032-20043
2、屋面防水工程施工及验收规范GBJ207-834建筑工程施工质量验收统一标准GB50300-20015屋面工程技术规范GB50345-20126高聚物改性沥青卷材屋面防水层施工工艺标准GY1005-1996注：施工过程中如遇到国家规范、图集、标准更改，则工程要求也随之相应更改，按照新标准执行。二、工程概况2.1建筑与结构设计概况本工程屋面包括5层屋面、15楼主楼屋面、电梯机房层屋面，女儿墙高度依次为1500mm、600mm。屋面保温及找坡层采用16水泥炉渣(最薄处10cm)，找平层采用20厚12.5水泥砂浆，防水层采用4mm高聚物改性沥青防水卷材,保护层采用40厚C20细石砼内配冷拔丝4200。
3、屋面排水采取有组织排水方式。主要分为上人屋面，主要施工做法如下：上人屋面及雨篷保护层40厚C20防水细石砼（6*6分割，密封胶嵌缝）随打随抹，内配4双向间距200钢筋，钢筋分格缝断开，缝上铺防水卷材，宽200。防水层4厚高聚物改性沥青防水卷材处理剂刷基层处理剂一道找平层20厚1：2.5水泥砂浆找平找坡层16水泥炉渣(最薄处10cm)结构层钢筋混凝土屋面板2.2施工特点、重点与难点2.2.1 施工时应注意屋面坡度及坡向，以免影响屋面排水效果。2.2.2 基层与突出屋面结构（女儿墙、墙、变形缝、天沟、排风道出屋面口等）的转角处，均先用水泥砂浆做成圆弧，再将柔性防水向上翘起规范规定高度。三、施工准备
4、3.1.技术准备3.1.1技术人员应对设计图纸进行认真的审核，明确各部位的节点做法，如发现图纸中有不明确事项，在施工前向设计人员提出，由设计人员进行确定。3.1.2 根据工程的特点、质量要求、工期要求、现场要求等，制定出详细的屋面工程施工方案，进行合理的施工安排，确保质量、进度、成本、现场等各项指标的顺利实现。3.1.3 施工前向施工队进行详细的交底，使其明确各部位的施工做法、操作工艺、施工要求等。3.2材料及机具准备在开始施工前，项目部向甲方提供一份材料需求计划表，明确各期间的供应数量和供应要求等。本工程屋面分项工程各主要材料用量如下：主要材料工程量统计表序号名 称规 格主要技术要求数量备注
5、1炉渣540mm堆积密度为500800kg/m398m3保温层、找坡层2水泥P.0 42.5/18t找平层3SBS防水卷材4mm高聚物改性沥青1000m2防水层4碎石0.5mm/1000m2保护层5手推车/8辆材料运输6搅拌机/1台砂浆搅拌四、施工安排4.1 施工顺序安排根据施工现场情况，按照由上向下施工的顺序进行屋面作业。具体如下：主体16楼屋面施工15层屋面施工裙楼5层屋面施工4.2人员、时间安排4.2.1组织机构组 长： 副组长：组 员：4.2.2 人员分工李 俊现场总负责单振山现场技术总负责，各专业之间协调赤桂林各施工队伍的进场安排，现场管理等协议的签定；进场教育和现场的各种教育；现场
6、进度、人员安排，各施工队伍之间调度协调梁家兵施工方案的编制，技术指导以及与其它专业之间的技术配合，施工质量控制，组织材料的进场验收、报验候 强技术交底的编制，现场技术指导，相关隐检资料的填写，参与材料的进场检验郭德生根据技术交底的要求对现场的施工进行质量检查、监督，相关质量资料的收集整理，负责向监理报验，针对现场的质量问题及时下发质量问题整改通知，并跟踪督促、检查候 强根据技术要求，对进场需要进行复试的材料委托试验室进行检验，并负责相关资料的收集整理葛伟领根据技术要求，对现场的找坡标高进行控制单振山根据屋面工程的进度计划，进行现场工作的安排、协调和现场文明施工管理；参与材料的进场检验赤桂林现场
7、安全负责及相关内业资料和动火证的发放检查候强组织相关材料的进场，钢管等周转材料的进退场，参与材料的检查验收，并负责厂家资料的收集整理4.2.3 劳动力计划1装修队伍：负责保温层、找坡层、找平层、防水保护层、屋面广场砖铺贴的施工。2防水队伍：负责防水施工以及蓄水试验。3保温队伍：负责保温的施工，并根据总进度计划分段进行施工。4施工工期计划：屋面施工根据实体施工进度进行，找坡材料必须提前一周进场，其余各种材料按施工进度分别进场，屋面施工计划于主体结构验收完成后开始施工，先施工保温层、找坡、找平层，在外墙保温完成拆除吊篮后进行防水及广场砖铺贴施工。五、主要施工方法及工艺5.1工艺流程普通屋面工艺流程
8、施工准备基层处理及出屋面管根等处理保温层及找平层施工防水层施工隔离层施工细石混凝土刚性保护层缸砖屋面施工5.2作业条件5.2.1 顶层结构施工完，现浇女儿墙已浇筑完毕，砌筑女儿墙已砌筑完成。屋面杂物处理完毕。5.2.2 水电管出屋面部分、烟风道、透气管道已施工完毕。5.2.3 屋面内排雨水斗已安装完毕。 5.2.4 穿结构的管根用膨胀细石混凝土塞堵密实。5.2.5 提前对进场的各种材料进行复试和有见证取样。5.3保温层、找坡层施工5.3.1 材料及要求：1 水泥：强度等级为PO 42.5普通硅酸盐水泥。必须有出厂合格证，检验报告，复试报告。2水泥炉渣：炉渣，粒径一般为540mm，不得含有石块、
9、土块、重矿渣和未燃尽的煤块，堆积密度为500800kg/m3,导热系数为0.160.25W/mK。5.3.2 主要机具：搅拌机、平板振捣器、手推车、压滚、平铁锹、计量器、筛子、喷壶、木拍子、铝合金靠尺、笤帚、铁抹子、水平刮杆、水平尺等。5.3.3 施工工艺1工艺流程：基层清理弹线找坡管根固定保温层、找坡层铺设2根据墙上500mm水平标高线按2%找坡，根据坡度将铺设水泥炉渣的厚度线以贴饼形式体现出来，找坡层最薄处10cm，水落口周围直径500mm范围内坡度不应小于5%。3穿结构的管根在保温层施工前，应用细石混凝土塞堵密实。4松散保温层是一种干做法施工的方法，材料使用炉渣，粒径为540mm。使用时
10、必须过筛，控制含水率。铺设松散材料的结构表面应干燥、洁净，松散保温材料应分层铺设，适当压实，经试验确定。每步铺设厚度不宜大于150mm，压实后的屋面保温找坡层不得直接推车行走和堆积重物。5.3.4质量标准1保温找坡材料的强度、密度、导热系数和含水率，必须符合设计要求和施工及验收规范的规定；材料技术指标应有试验资料。2按设计要求及规范的规定采用配合比及粘结料。3 基本项目：1）松散的保温材料：分层铺设，压实适当，表面平整，找坡正确。2）整体保温层：材料拌合应均匀，分层铺设，压实适当，表面平整，找坡正确。4 允许偏差项目 见下表项次项 目允许偏差（mm）检 验 方 法1整体保温层表面平整度地找平层
11、5用2m靠尺和楔形尺检查有找平层72保温层厚度松散材料+10/100-5/100用钢针插入和尺量检查整 体板状材料5/100且不大于43隔热板相邻高低差3用直尺和楔形塞尺检查5.4 找平层施工5.4.1 材料及要求：1水泥：强度等级PO 42.5普通硅酸盐水泥。2 砂：中砂，含泥量不得大于3%，不得含有有机杂质，级配良好。3找平层砂浆配合比为13（重量比），厚度20mm。5.4.2作业条件：找平层施工前，找坡层应进行检查验收完毕，并办理隐检手续。5.4.3 施工工艺1基层清理：将找坡层表面的松散杂物清扫干净，突出基层表面的灰渣等粘接杂物要铲平，不得影响找平层的有效厚度。2洒水湿润：抹找平层水泥
12、砂浆前，适当洒水湿润基层，利于基层与找平层的结合。3冲筋、贴饼定标高：按1.5m间距贴灰饼，然后按流水方向以间距1.5m冲筋。4铺装水泥砂浆：按分格块铺设砂浆，用刮杠靠冲筋条刮平，找坡后用木抹子搓平，用铁抹子压光，待浮水沉失后，以人踏上去有脚印但不下限为度，再用铁抹子压第二遍即可。5找平层做至女儿墙顶，所有阴阳角均抹成圆弧形，圆弧半径R=50mm（用酒瓶抹）。6分格缝：找平层按不大于6m设置20mm宽分格缝，并用密封膏封严。分格缝布置图见细部做法分格缝布置图。7养护：找平层抹平、压实以后24h可浇水养护，养护期为7天，经干燥后铺设防水层。5.4.4 质量要求1主控项目： 1）水泥砂浆找平层的材料质量及配合比，必须符合设计要求。2）屋面找平层的坡度必须符合设计要求。2一般项目1）基层与突出屋面结构的交接处和基层的转角处，均做成圆弧形，且整齐平顺。2）水泥砂浆找平层平整、压光、密实，不得有酥松、起砂、起皮、裂纹、空鼓、蜂窝、麻面等缺陷。3）水泥砂浆找平层分格缝的位置及间距（纵、横两个方向均不大于6m）符合设计要求。4）屋面找平层允许偏差项目如下表所示：屋面找平层的允许偏差和检验方法项次项目偏差（mm）检查方法1表面平整度3用2m靠尺和楔形塞尺检查2标高3用水准仪检查5.5 防水层施工5.5.1 材料要求1所使用的防水材料必须有出厂合格证及相关部门颁发的防水材料使用认证书，材料必须符
