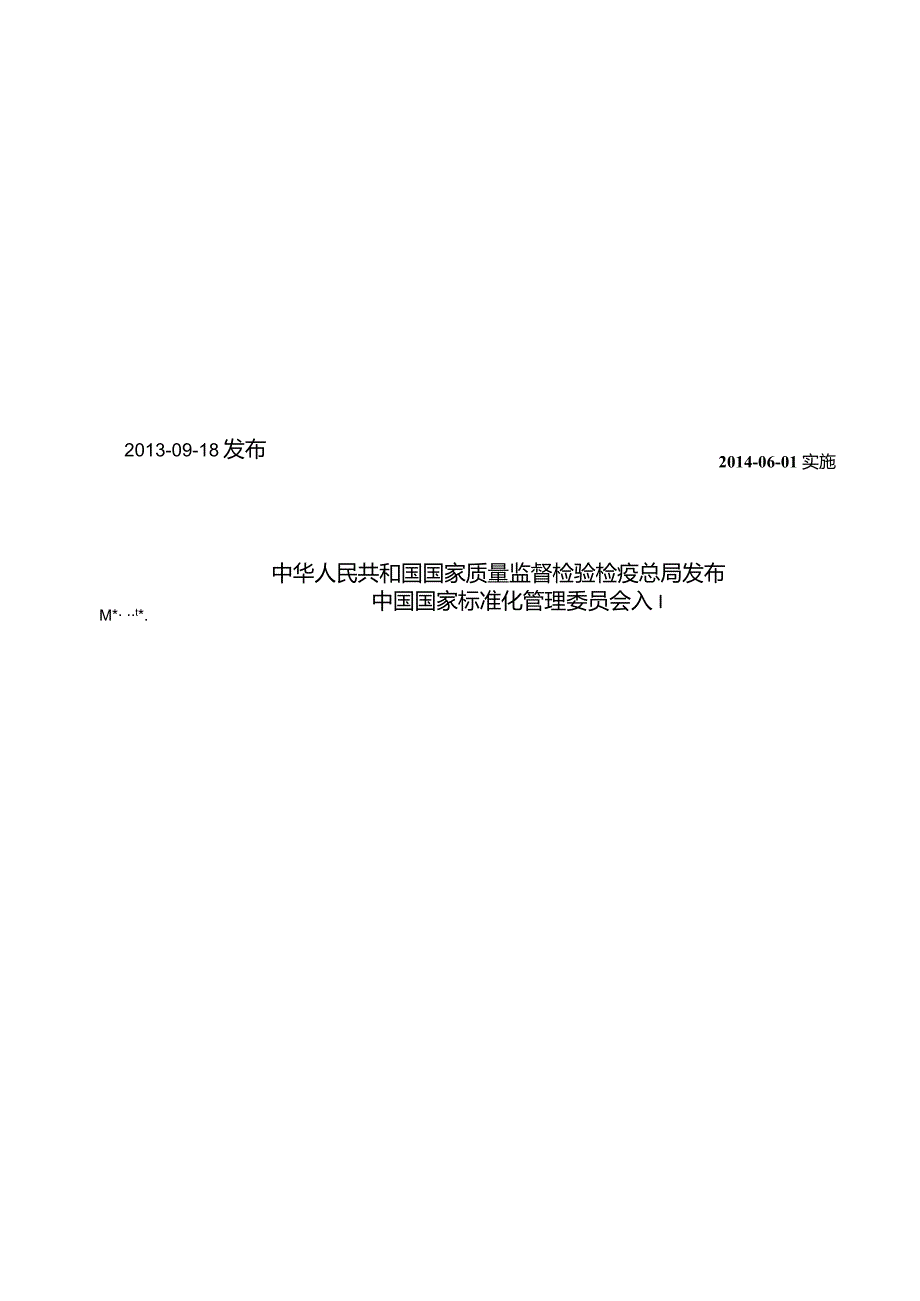

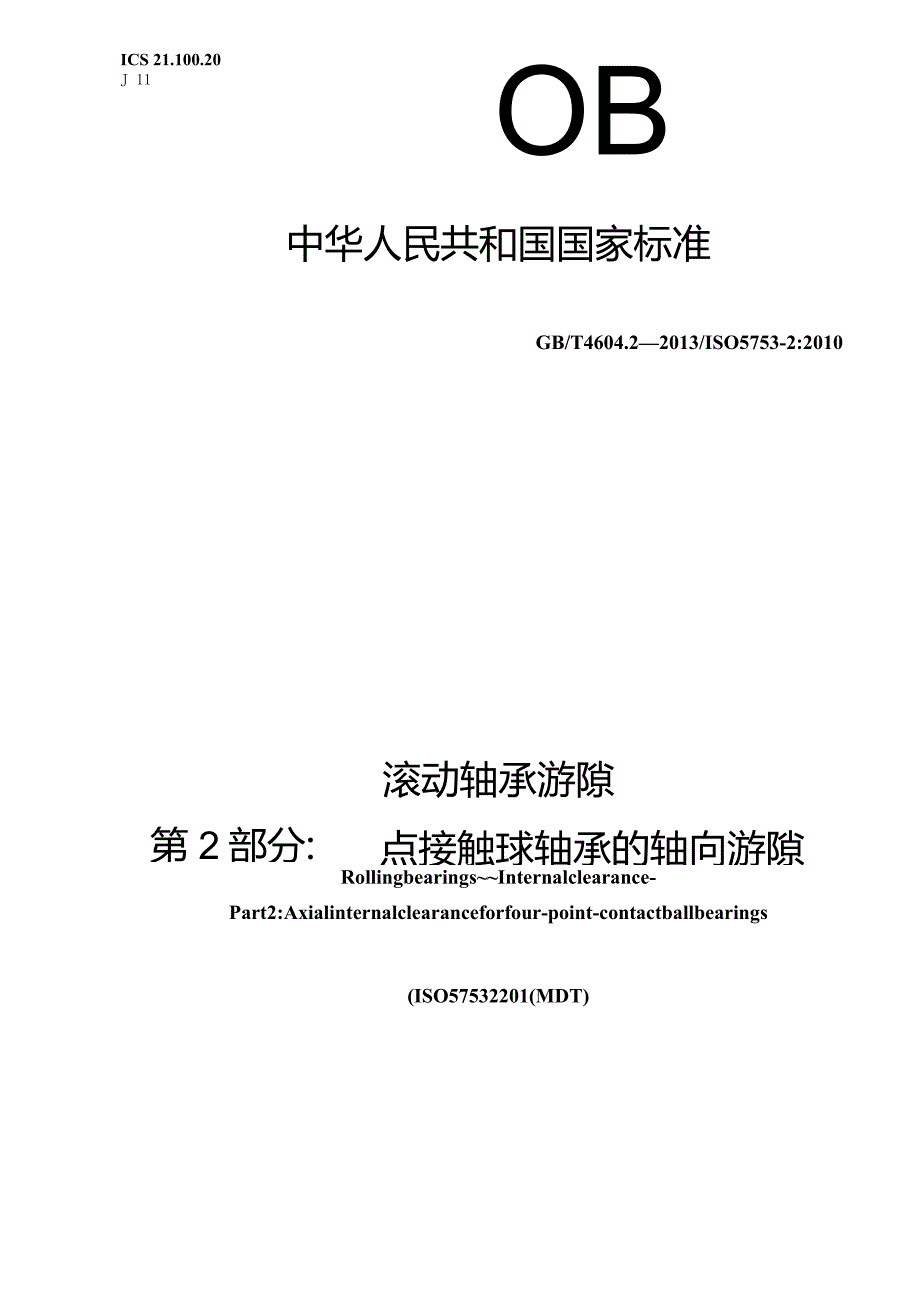

1、ICS 21.100.20J 11OB中华人民共和国国家标准GB/T4604.22013/ISO5753-2:2010滚动轴承游隙第2部分:点接触球轴承的轴向游隙RollingbearingsInternalclearance-Part2:Axialinternalclearanceforfour-point-contactballbearings(ISO57532201(MDT)2014-06-01 实施2013-09-18发布M* t*.中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会入I库七七www.kqqw.C提供下载GB/T4604滚动轴承游隙分为两个部分：第1部分
2、：向心轴承的径向游隙；第2部分：四点接触球轴承的轴向游隙。本部分为GB/T4604的第2部分。本部分按照GB/TL1-2009给出的规则起草。本部分使用翻译法等同采用ISO5753-2:2010滚动轴承游隙第2部分：四点接触球轴承的轴向游隙，与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T69302002滚动轴承词汇(ISo5593:1997,IDT);GB/T78112007滚动轴承参数符号(ISO15241:2001,IDT)o本部分由中国机械工业联合会提出。本部分由全国滚动轴承标准化技术委员会(SAC/TC98)归口。本部分起草单位：洛阳轴承研究所有限公司、瓦房店轴
3、承集团有限责任公司、常熟长城轴承有限公司、中山市盈科轴承制造有限公司。本部分主要起草人：李飞雪、林秀清、学谜、王冰、邵彦。库七七WWW.kqqw.c提供下载GB/4604.22013/ISO5753-2:2010引言四点接触球轴承是滚道设计成可在两个方向承受轴向载荷的单列向心角接触球轴承。轴向游隙值适用于可在两个方向承受纯轴向载荷的轴承，但该轴承处于未安装或未预紧以及不承受任何外载荷（即不施加测量载荷）状态下。与轴承结构和检验方法有关，由于检验的不确定性，测量结果可能会有一些离散，希望测量者和用户对此予以考虑。库七七WWW.kqqw.c提供下载滚动轴承游隙第2部分：四点接触球轴承的轴向游隙1范
4、围GB/T4604的本部分规定了接触角为35的四点接触球轴承的轴向游除值。本部分适用于四点接触球轴承。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T41992003滚动轴承公差定义(ISO1132-1:2000,IDT)ISO5593滚动轴承词汇(RolIingbearings-Vocabulary)ISO15241滚动轴承参数符号(ROlIingbearingsSymbolsforquantities)3术语和定义GB/T41992003和ISo5593界定的
5、术语和定义适用于本文件。注：为便于本文件的使用，下列定义被转述。3.1轴向游隙axialinternalclearanceG能承受两个方向轴向载荷、非预紧状态下的轴承不承受任何外载荷，一套圈相对另一套圈从一个轴向极限位置移到相反的极限位置的轴向距离的算术平均值。注1:该平均值包括套圈相互角位置不同以及滚动体组相对套圈角位置不同时套圈的位移量。注2:为保证测量的有效性，在套圈彼此相对的每一极限轴向位置，其相对径向位置和滚动体组相对滚道的位置确保一套圈相对另一套圈处于极限轴向位置。GB/T41992003,定义8.2.13.2四点接触球轴承four-point-contactballbearing
6、承受纯径向载荷时，每个承载球与每个滚道有两点接触的单列角接触球轴承。注1:轴承承受纯轴向载荷时，每个球与每个滚道只有一点接触。注2:尽管该轴承的公称接触角一般不超过45,但常被用作推力轴承。注3:根据ISO5593:1997中定义OLo5.09修改。4符号ISO15241给出的以及下列符号适用于本文件。除另有说明外，表1中所示符号（游隙值符号除外）和数值均表示公称尺寸.1库七七WWW.kqqw.C提供下载d:内圈内径G.:轴向游隙a:接触角5四点接触球轴承的轴向游隙内径不大于100Omm的四点接触球轴承的轴向游隙值见表1。表1接触角为35的四点接触球轴承单位为微米dmmG.2组N组3组4组mi
7、n.max.min.max.min.max.min.max.101815655095851301201651840257565110100150135185406035857512511016515020060804510085140125175165215801005511095150135190180235100140701301151751602202052651401809015513520018525023530018022010517515522521028026033022026012019517525023030529036026030013521519527525533531
8、53903003501552402203052853703504303504001752652453303104003804704004501902852653603404354155104505002103102903903654704455455005602253353154204005054855955606302503653404554355505306456307102703953755004756005807057108002904254055405206556357708009003154604405855707156958409001.000335490475630615770
9、755910库七七WWW.kqqw.c提供下载库七七WWW.kqqw.c提供下载OLoZZlg恰OS-ZgLOZIZ.寸彩1/89中华人民共和国国家标准滚动轴承游隙第2部分：四点接触球轴承的轴向游除GB/T4604.22013/IS05753-2:2010中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100Ol3）北京市西城区三里河北街16号（IOoO45）网址总编室：（OlO）64275323发行中心：（MO）51780235读者服务部：（Olo）6852M6中国标准出版社秦皇岛印刷厂印刷各地新华书店经销开本880x12301/16印张0.5字数6千字2013年12月第版2013年12月第一次印刷书号：1550661-47750定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究举报电话：（OlO）68510107打印日期：2013年12月13日F002A库七七www.kqqw.（提供下载
