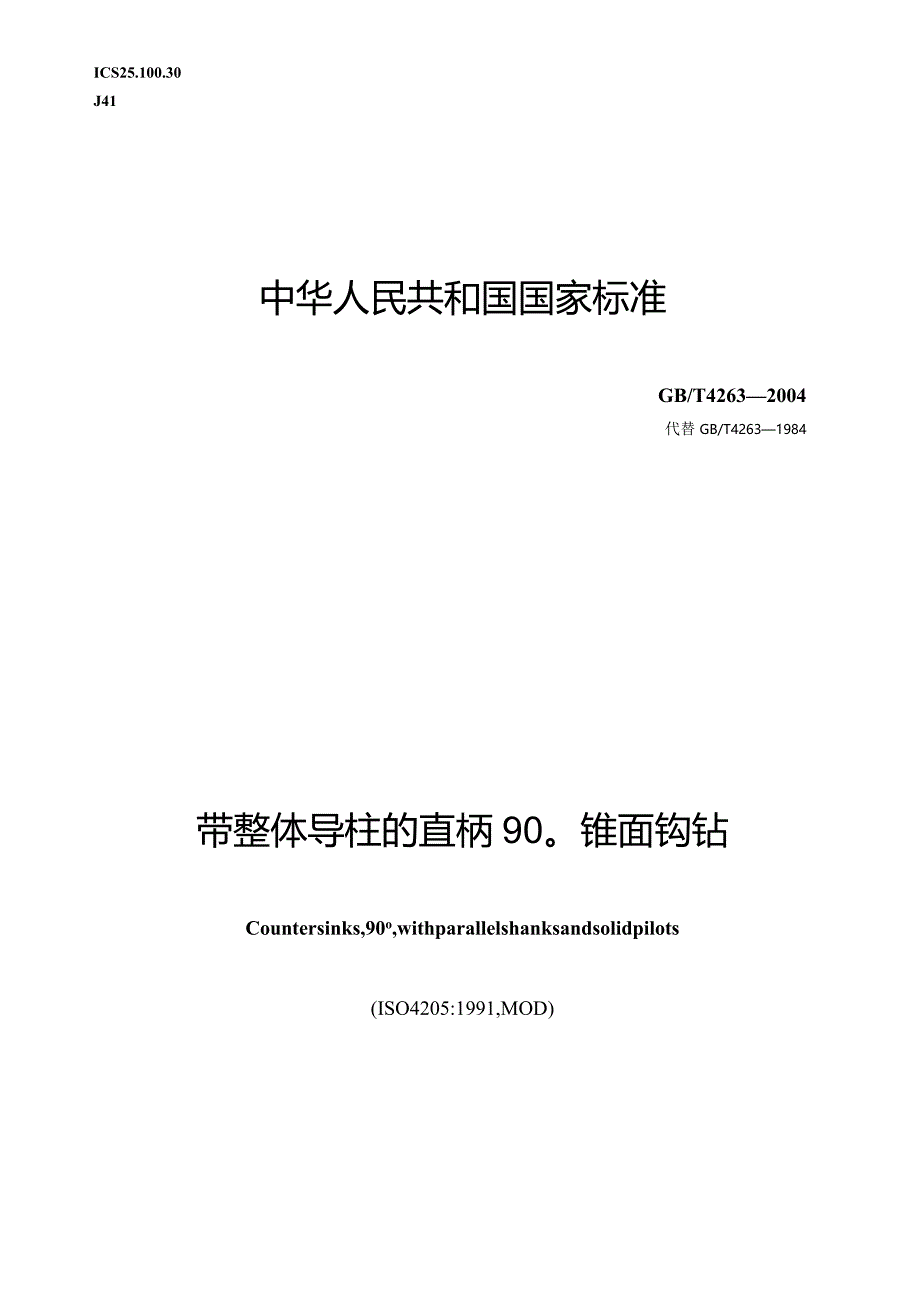

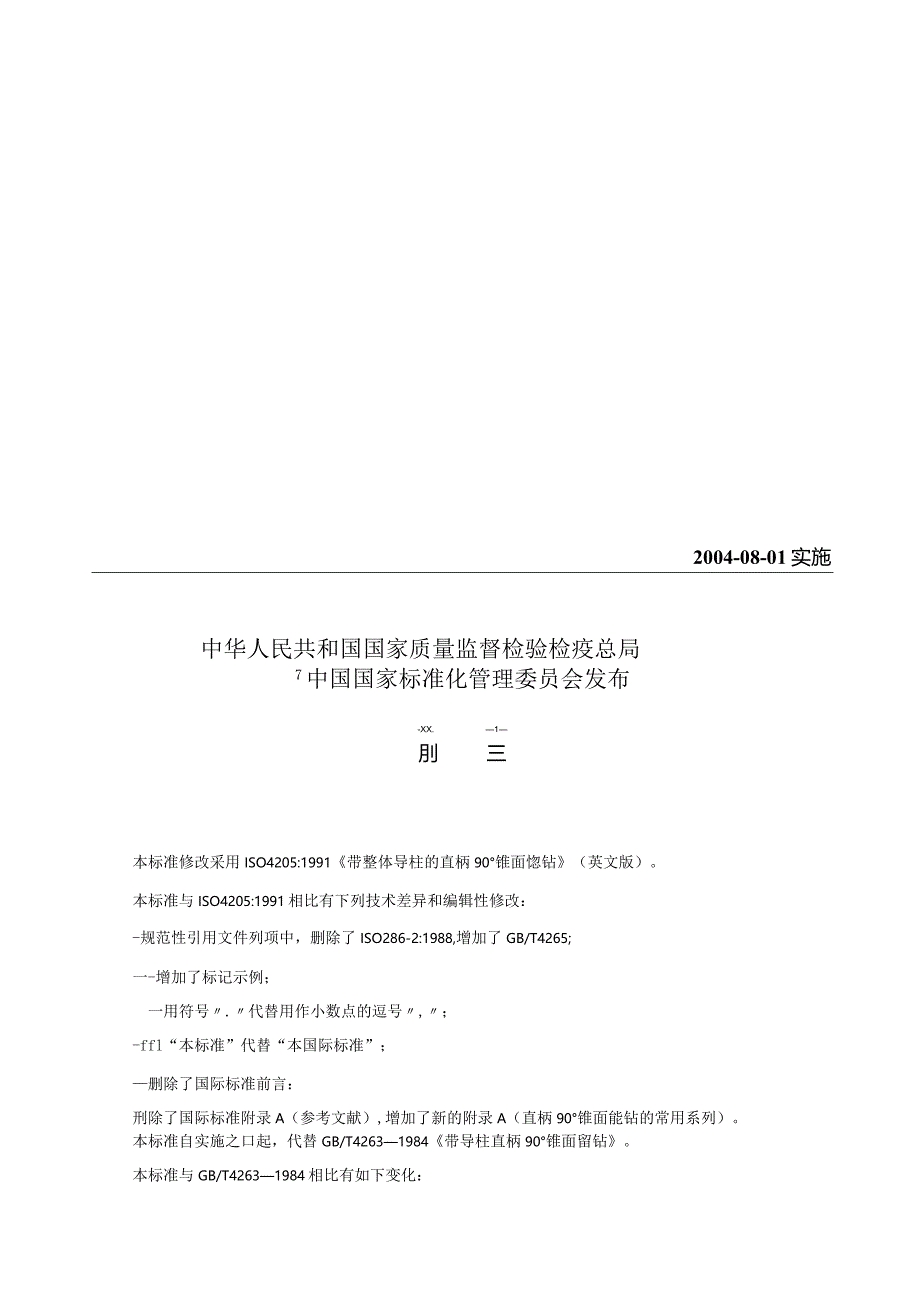

1、ICS25.100.30J41中华人民共和国国家标准GB/T42632004代替GB/T42631984带整体导柱的直柄90。锥面钩钻Countersinks,90o,withparallelshanksandsolidpilots(ISO4205:1991,MOD)2004-08-01实施中华人民共和国国家质量监督检验检疫总局7中国国家标准化管理委员会发布-XX.1刖三本标准修改采用ISO4205:1991带整体导柱的直柄90锥面惚钻（英文版）。本标准与ISO4205:1991相比有下列技术差异和编辑性修改：-规范性引用文件列项中，删除了ISO286-2:1988,增加了GB/T4265;一

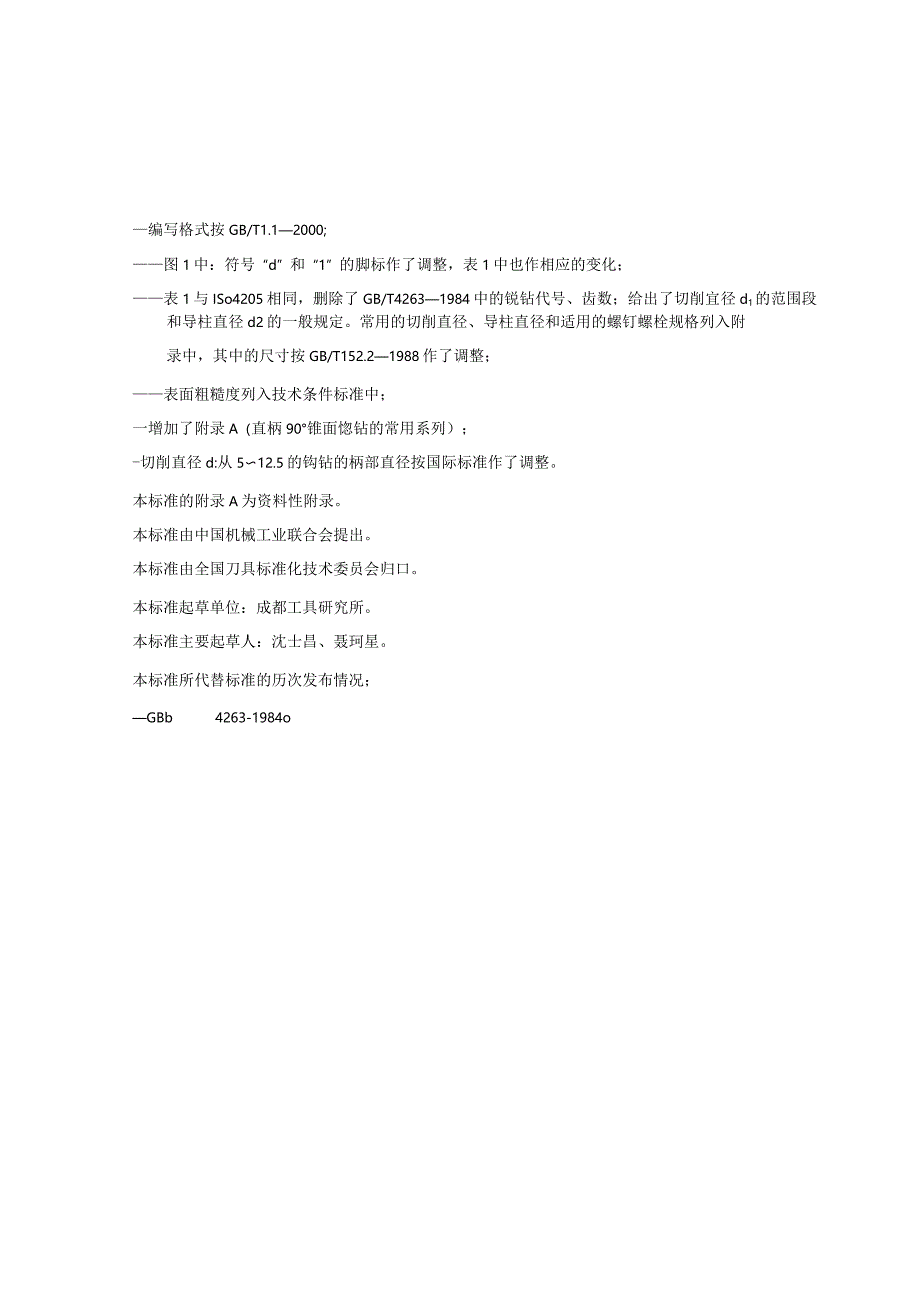

2、-增加了标记示例；一用符号.代替用作小数点的逗号,；-ffl“本标准”代替“本国际标准”；删除了国际标准前言：刑除了国际标准附录A（参考文献）,增加了新的附录A（直柄90锥面能钻的常用系列）。本标准自实施之口起，代替GB/T42631984带导柱直柄90锥面留钻。本标准与GB/T42631984相比有如下变化：编写格式按GB/T1.12000;图1中：符号“d”和“1”的脚标作了调整，表1中也作相应的变化；表1与ISo4205相同，删除了GB/T42631984中的锐钻代号、齿数；给出了切削宜径d1的范围段和导柱直径d2的一般规定。常用的切削直径、导柱直径和适用的螺钉螺栓规格列入附录中，其中的
3、尺寸按GB/T152.21988作了调整；表面粗糙度列入技术条件标准中；一增加了附录A（直柄90锥面惚钻的常用系列）；-切削直径d:从512.5的钩钻的柄部直径按国际标准作了调整。本标准的附录A为资料性附录。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会归口。本标准起草单位：成都工具研究所。本标准主要起草人：沈士昌、聂珂星。本标准所代替标准的历次发布情况；GBb4263-1984o库七七WWW.kqqw.c提供下载带整体导柱的直柄90锥面钩钻1范圉本标准规定了带整体导柱的直柄90锥面钩钻的尺寸和公差。2规范性引用文件下列文件中的条款适过本标准的引用而成为本标准的条款。凡是注日
4、期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4265带导柱90锥面锐钻技术条件3尺寸3.1尺寸和公差锐钻的型式尺寸和公差按图1和表1所示，图1只说明本标准的图解，不作为设计详图。图1表1单位为亳米切削直径diz9导柱直径d2e8柄部直径d;h9总长1.I刃长I2柄长导柱长12d13.15按引导孔直径配套要求规定（最小直径为：d2=l3d）-di457d23.15d556105d8711431.58d1010d12,510801835.51
5、2.5d12012.510022403.2标记示例直径d=10.6mm,导柱直径dz=5.5mm的带整体导柱的直柄90锥面锐钻:直柄90锥面车忽钻10.65.5GB/T4263-20044技术条件带整体导柱的直柄90锥面能钻的技术条件按GB/T4265的规定。库七七WWW.kqqw.c提供下载附录A（资料性附录）直柄90锥面铺钻的常用系列表A.1给出了常用的直柄90锥面惚钻的切削直径、导柱直径和适用的螺钉或螺栓规格。这些尺寸的钱钻适用于加工GB/T152.21988紧固件沉头用沉孔的沉头座。表A.1单位为亳米切削直径di导柱直径d2适用的螺钉或螺栓规格3.71.8Ml.64.52.4M25.6
6、2.9M2.56.43.4M38.43.9M3.59.64.5M410.65.5M512.86.6M617.69M8寸。CNleo9a19中华人民共和国国家标准带整体导柱的直柄90锥面钩钻GB/T4263-2004中国标准出版社出版发行北京复兴门外三里河北街16号由瞰编码：100045网址电话：6852394668517548中国标准出版社秦皇岛印刷厂印刷各地新华书店经销开本880X12301/16印张0.5字数7千字2004年6月第一版2004年6月第一次印刷如有印装差错由本社发行中心调换版权专有侵权必究GB/T 4263-2004举报电话：（Olo）68533533库七七ww.kqqw.C提供下载
