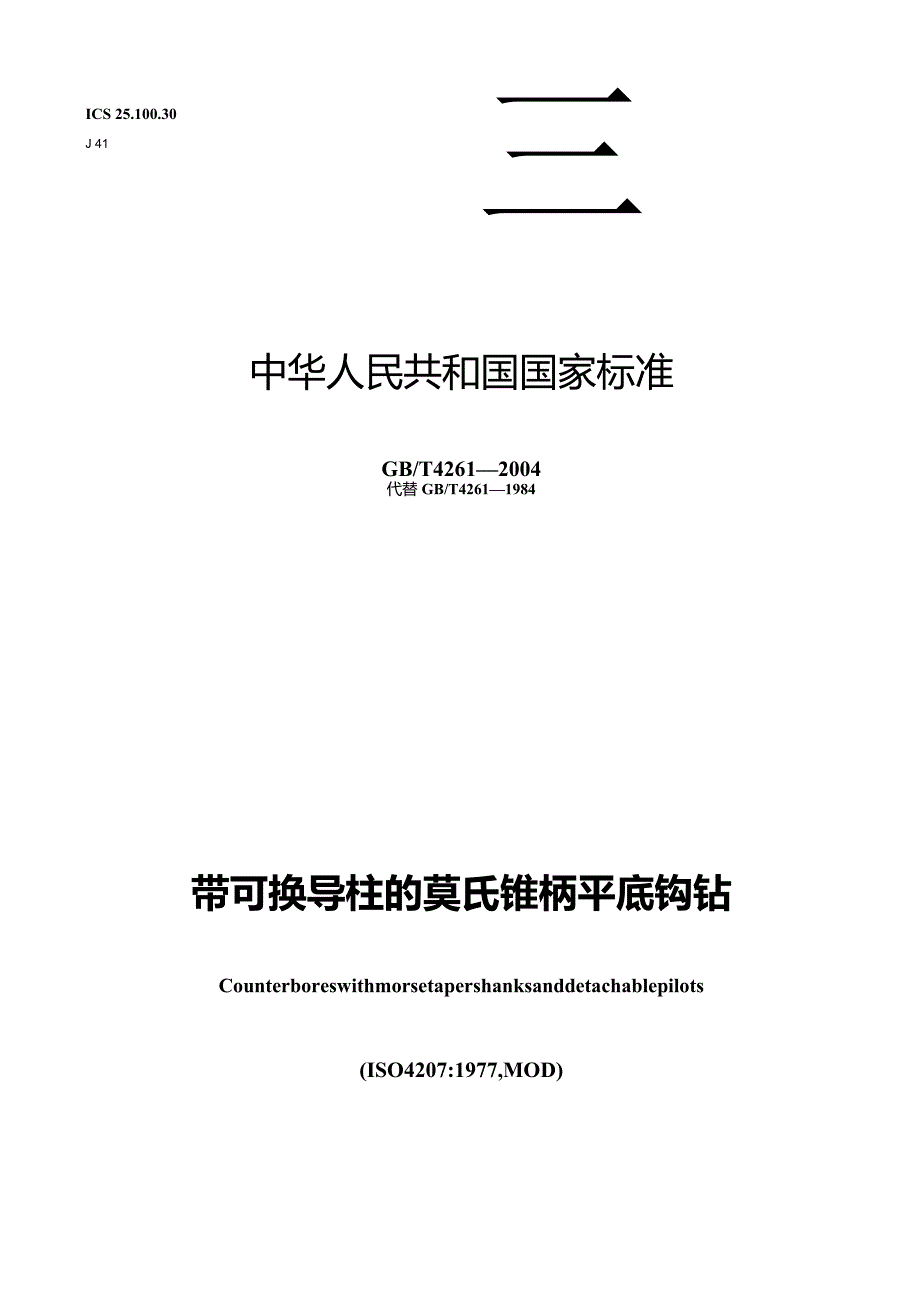

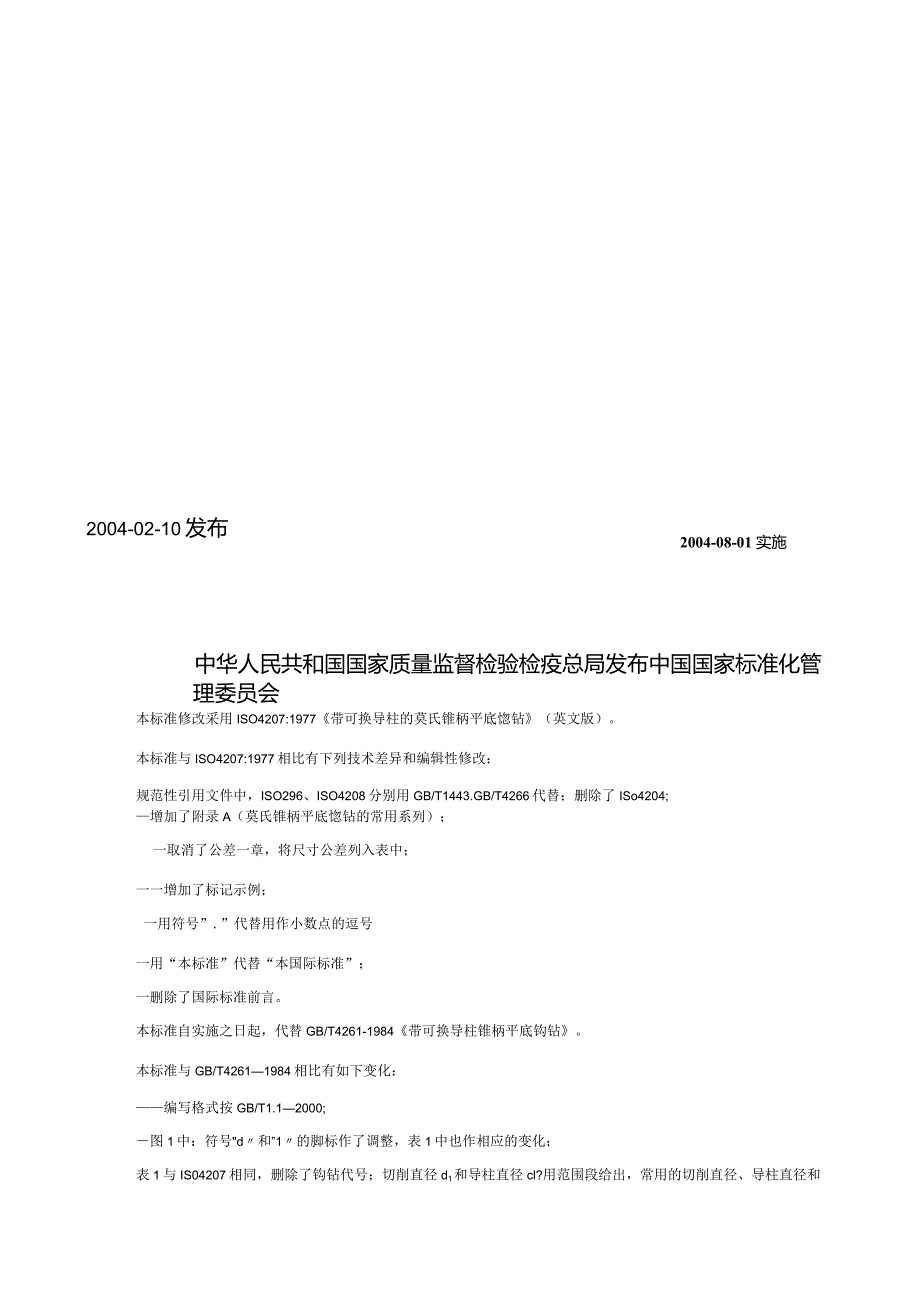

1、ICS 25.100.30J 41三中华人民共和国国家标准GB/T42612004代替GB/T42611984带可换导柱的莫氏锥柄平底钩钻Counterboreswithmorsetapershanksanddetachablepilots(ISO4207:1977,MOD)2004-08-01 实施2004-02-10发布中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会本标准修改采用ISO4207:1977带可换导柱的莫氏锥柄平底惚钻（英文版）。本标准与ISO4207:1977相比有下列技术差异和编辑性修改：规范性引用文件中，ISO296、ISO4208分别用GB/T144
2、3.GB/T4266代替；删除了ISo4204;增加了附录A（莫氏锥柄平底惚钻的常用系列）；一取消了公差一章，将尺寸公差列入表中；一一增加了标记示例；一用符号”.”代替用作小数点的逗号一用“本标准”代替“本国际标准”；一删除了国际标准前言。本标准自实施之日起，代替GB/T4261-1984带可换导柱锥柄平底钩钻。本标准与GB/T42611984相比有如下变化：编写格式按GB/T1.12000;图1中：符号d和”1的脚标作了调整，表1中也作相应的变化；表1与IS04207相同，删除了钩钻代号；切削直径d1和导柱直径cl?用范围段给出，常用的切削直径、导柱直径和适用的螺钉螺栓规格列入附录中，其中的

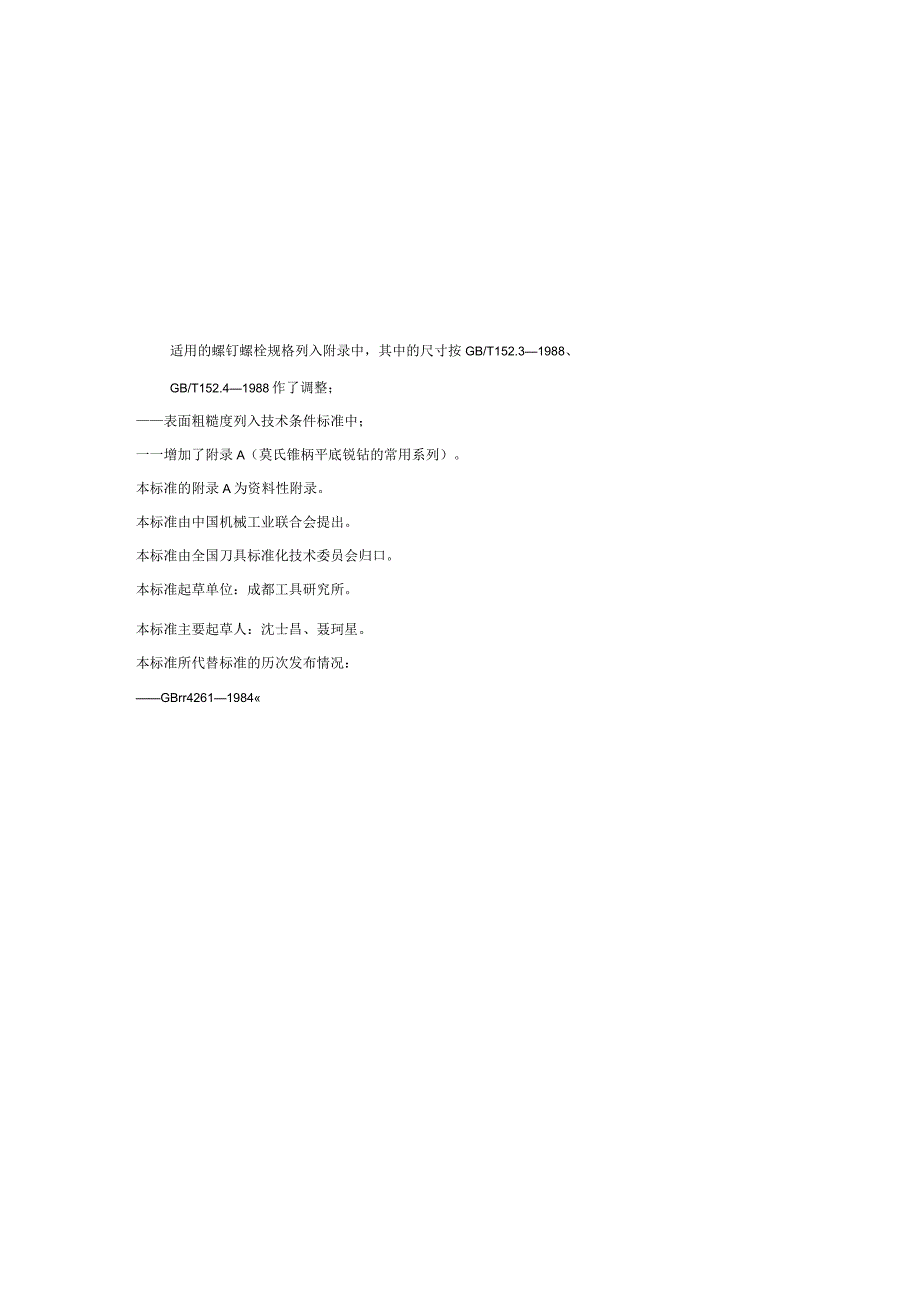

3、尺寸按GB/T152.31988、GB/T152.41988作了调整；表面粗糙度列入技术条件标准中；一一增加了附录A（莫氏锥柄平底锐钻的常用系列）。本标准的附录A为资料性附录。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会归口。本标准起草单位：成都工具研究所。本标准主要起草人：沈士昌、聂珂星。本标准所代替标准的历次发布情况：GBrr42611984库七七www.kqqw.c提供下载带可换导柱的莫氏锥柄平底钩钻1范围本标准规定了带可换导柱的莫氏锥柄平底格钻的尺寸和公差。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(
4、不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1443机床和工具柄用自夹圆锥(GB/T14431996,ISO296:1991,MOD)GB/T4262平底锐钻技术条件GB/T4266惚钻用可换导柱(GB/T42662004,TSO4208:1977,MOD)3尺寸3.1 尺寸和公差钩钻的型式尺寸和公差按图1和表1所示，图1只说明本标准的图解，不作为设计详图。莫氏锥柄的尺寸和公差按GB/T1443的规定，导柱的尺寸按GB/T4266的规定。单位为毫米切削直径导柱直径d1d2
5、d2莫z9e8H8d13氏1.，圆大于至大于至锥号12.5165144M3132223016216206.3185M41402538192025822.46M51503046232531.510288M6180355427331.54012.535.510M81904064324050164512M823650764245063205616MlO2506388531库七七WWW.kqqw.c提供下载GBr426120043.2 标记示例直径d=24mm,导柱直径d2=15.5mm的带可换导柱的锥柄平底钱钻:莫氏锥柄平底惚钻2415.5GB/T426120044技术条件带可换导柱的莫氏锥柄平底钩
6、钻的技术条件按GB/T4262的规定。库七七WWW.kqqw.c提供下载GB/T42612004附录A（资料性附录）莫氏锥柄平底钩钻的常用系列表A.1给出了常用的莫氏锥柄平底钩钻的切削直径、导柱直径和适用的螺钉或螺栓规格。这些尺寸的钱钻适用于加工GB/T152.31988紧固件圆柱头用沉孔、GB/T152.41988紧固件六角头螺栓和六角头螺母用沉孔的沉头座。表A.1单位为亳米切削直径di导柱直径适用的螺钉或螺栓规格136.6M6159M8189M811MlO2013.5M122211MlO2415.5M142613.5M1217.5M163015.5M143317.5M1622M203620M184022M2026M244324M2226M244833M305330M275739M366133M30库七七WWW.kqqw.c提供下载中华人民共和国国家标准带可换导柱的莫氏锥柄平底镀钻GB/T42612004中国标准出版社出版发行北京复兴门外三里河北街16号邮政编码：100045网址电话：6852394668517548中国标准出版社秦皇岛印刷厂印刷各地新华书店经销开本880X12301/16印张0.5字数9千字2004年6月第一版2004年6月第一次印刷如有印装差错由本社发行中心调换版权专有侵权必究举报电话：Slo)68533533库七七www.kqqw.c提供下载
