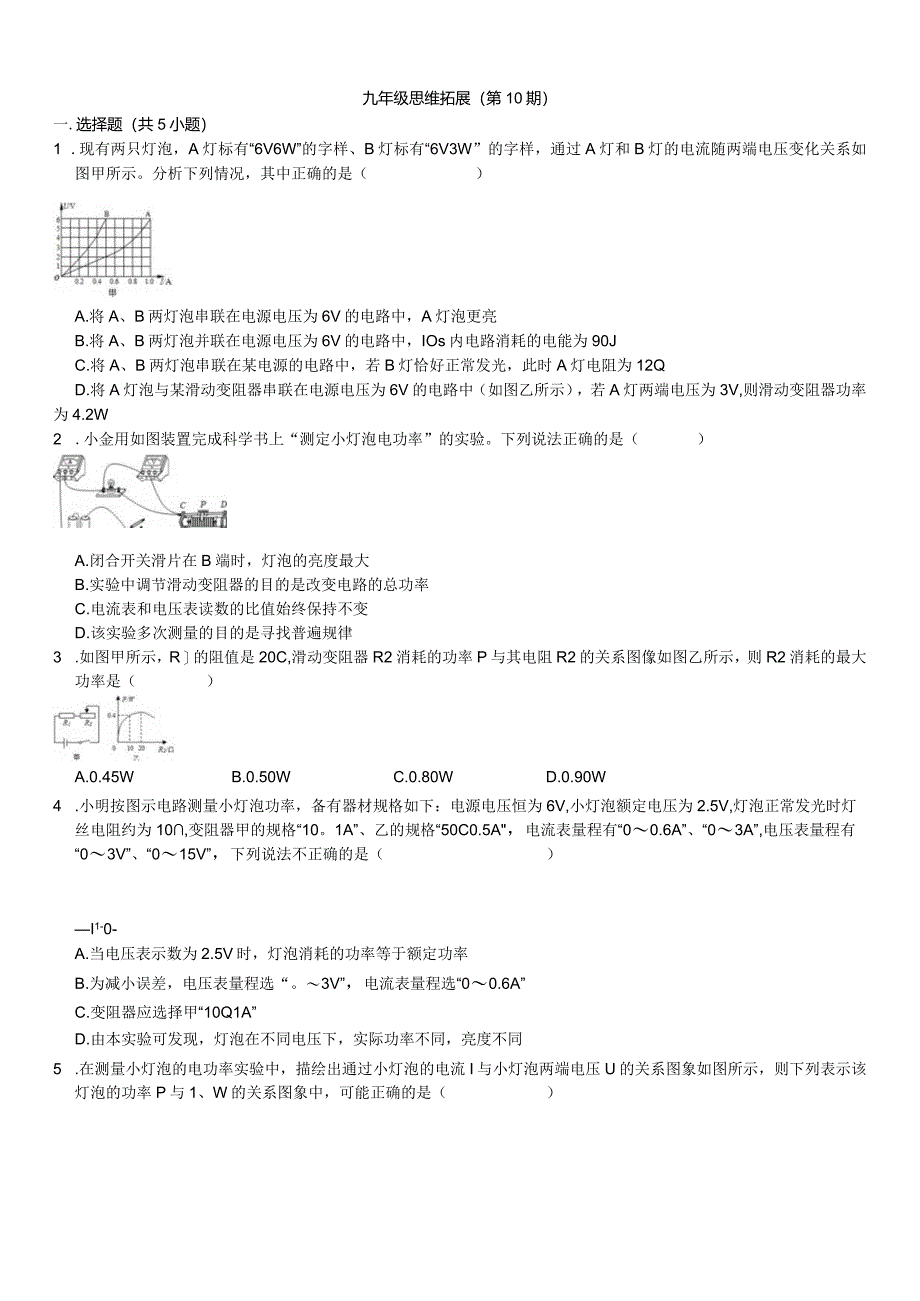

1、九年级思维拓展（第10期）一.选择题（共5小题）1 .现有两只灯泡，A灯标有“6V6W”的字样、B灯标有“6V3W”的字样，通过A灯和B灯的电流随两端电压变化关系如图甲所示。分析下列情况，其中正确的是（）A.将A、B两灯泡串联在电源电压为6V的电路中，A灯泡更亮B.将A、B两灯泡并联在电源电压为6V的电路中，IOs内电路消耗的电能为90JC.将A、B两灯泡串联在某电源的电路中，若B灯恰好正常发光，此时A灯电阻为12QD.将A灯泡与某滑动变阻器串联在电源电压为6V的电路中（如图乙所示），若A灯两端电压为3V,则滑动变阻器功率为4.2W2 .小金用如图装置完成科学书上“测定小灯泡电功率”的实验。下
2、列说法正确的是（）A.闭合开关滑片在B端时，灯泡的亮度最大B.实验中调节滑动变阻器的目的是改变电路的总功率C.电流表和电压表读数的比值始终保持不变D.该实验多次测量的目的是寻找普遍规律3 .如图甲所示，R的阻值是20C,滑动变阻器R2消耗的功率P与其电阻R2的关系图像如图乙所示，则R2消耗的最大功率是（）A.0.45WB.0.50WC.0.80WD.0.90W4 .小明按图示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6V,小灯泡额定电压为2.5V,灯泡正常发光时灯丝电阻约为10,变阻器甲的规格“10。1A”、乙的规格“50C0.5A，电流表量程有“00.6A”、“03A”,电压表量程有

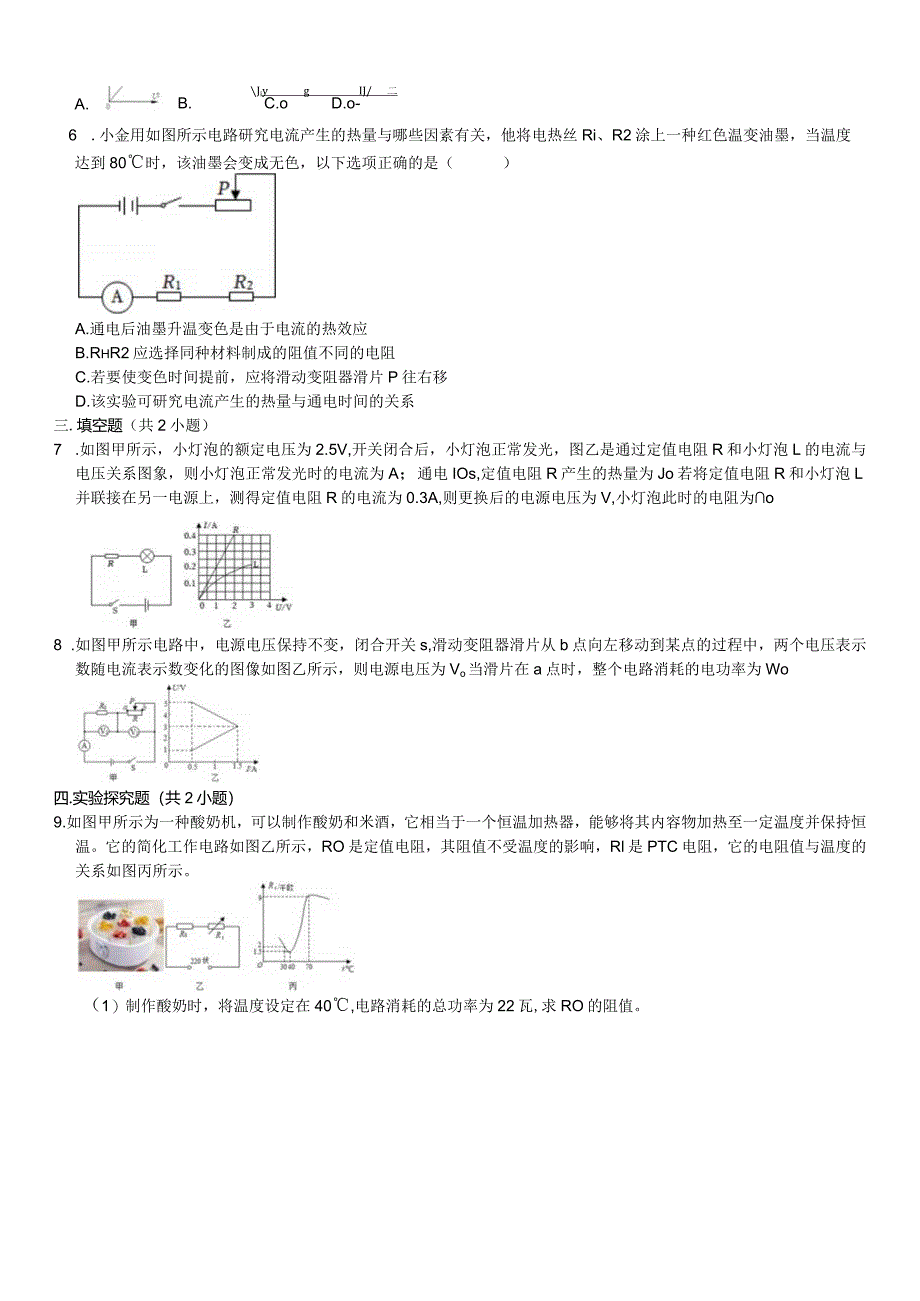

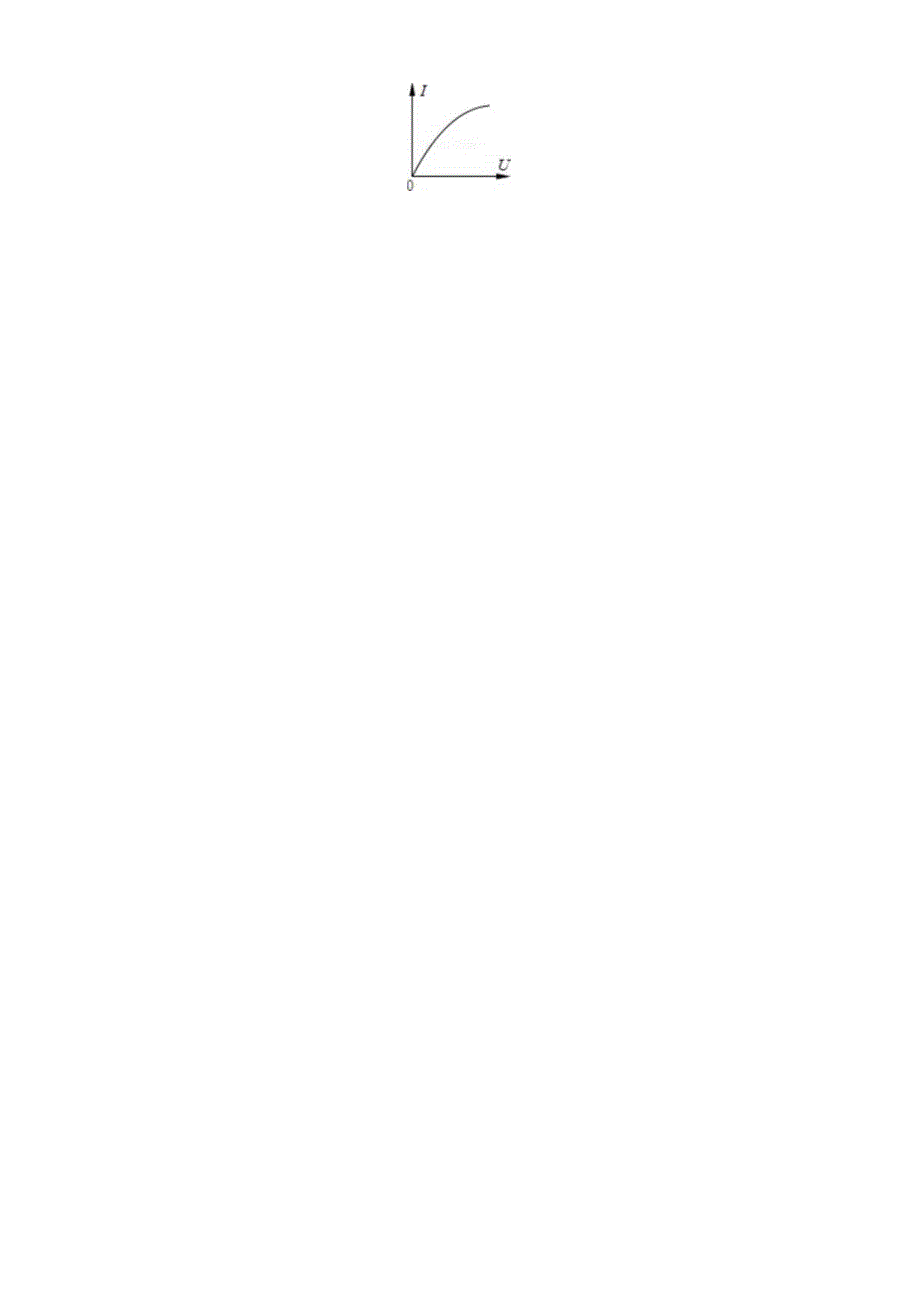

3、“03V”、“015V”，下列说法不正确的是（）I1-0-A.当电压表示数为2.5V时，灯泡消耗的功率等于额定功率B.为减小误差，电压表量程选“。3V”，电流表量程选“00.6A”C.变阻器应选择甲“10Q1A”D.由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同5 .在测量小灯泡的电功率实验中，描绘出通过小灯泡的电流I与小灯泡两端电压U的关系图象如图所示，则下列表示该灯泡的功率P与1、W的关系图象中，可能正确的是（）A.JiygIJ/二B.C.oD.o-6 .小金用如图所示电路研究电流产生的热量与哪些因素有关，他将电热丝Ri、R2涂上一种红色温变油墨，当温度达到80时，该油墨会变成无
4、色，以下选项正确的是（）A.通电后油墨升温变色是由于电流的热效应B.RhR2应选择同种材料制成的阻值不同的电阻C.若要使变色时间提前，应将滑动变阻器滑片P往右移D.该实验可研究电流产生的热量与通电时间的关系三.填空题（共2小题）7 .如图甲所示，小灯泡的额定电压为2.5V,开关闭合后，小灯泡正常发光，图乙是通过定值电阻R和小灯泡L的电流与电压关系图象，则小灯泡正常发光时的电流为A；通电IOs,定值电阻R产生的热量为Jo若将定值电阻R和小灯泡L并联接在另一电源上，测得定值电阻R的电流为0.3A,则更换后的电源电压为V,小灯泡此时的电阻为o8 .如图甲所示电路中，电源电压保持不变，闭合开关s,滑动
5、变阻器滑片从b点向左移动到某点的过程中，两个电压表示数随电流表示数变化的图像如图乙所示，则电源电压为Vo当滑片在a点时，整个电路消耗的电功率为Wo四.实验探究题（共2小题）9.如图甲所示为一种酸奶机，可以制作酸奶和米酒，它相当于一个恒温加热器，能够将其内容物加热至一定温度并保持恒温。它的简化工作电路如图乙所示，RO是定值电阻，其阻值不受温度的影响，Rl是PTC电阻，它的电阻值与温度的关系如图丙所示。（1）制作酸奶时，将温度设定在40,电路消耗的总功率为22瓦,求RO的阻值。（2）若刚接通电源时，酸奶机内部温度为30C,则此时Rl的实际功率为多少？（结果精确到整数）（3）下列有关该酸奶机的说法，
6、正确的是（多选，填字母）。A.当酸奶机内部保持恒温时，产热和散热平衡B.当温度升高时，PTC电阻消耗的电功率减小C.若制作米酒时的电功率比制作酸奶小，则消耗的电能也小D.牛奶制成酸奶后，由于微生物的发酵，食物所含化学能将减少10.生活中我们发现：电炉丝通过导线接到电路里，电炉丝热得发红，而导线却几乎不发热。为了探究“电流通过导体时产生热量的多少跟什么因素有关，老师设计了如图甲、乙两组实验装置：将a、bc、d四段电阻丝分别密封在完全相同的盒内，盒内封闭一定量的空气，并与装有相同液体的U形管相连通。将电阻丝e与图乙中电阻丝d并联置于盒外，五段电阻丝中b为IOQ其余均为5。（1）实验中通过观察U形管
7、中变化来比较电流通过电阻丝产生的热量的多少。这种实验方法叫。（2）（选填“甲”“乙”）装置可探窕电流产生的热量与的关系。（3）其中装置能够解释“电炉丝热得发红，而导线却几乎不发热”。（4）乙装置通电一段时间（选填“左瓶”或“右瓶”）内的电阻丝产生的热量多。（5）让乙装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。此时该装置是探究电流产生的热量跟的关系，一段时间后电阻丝产生的热量（选填“左瓶”、“右瓶”、“两瓶一样”）多。五.计算题（共3小题）11.不锈钢内胆电热水壶具有加热和保温功能，其铭牌如表所示，工作电路图如图甲所示，虚线框内的加热电路由两个加热电阻
8、组成，定值电阻Ro=4OQ,R是最大阻值为840。的可变电阻（调温开关），人通过调节R，可以改变电热水壶的功率。（1）在额定电压下工作时，该电热水壶最大功率为多大？（2）电热水壶每秒向外散失的热量Q跟电热水壶表面温度与环境温度的温差关系如图乙所示（壶内水温跟壶表面温度一致），在额定电压下工作。在温度为20。C的房间使用，要求电热水壶温度保持70,问应将R，的阻值调为多大？（3）用电高峰时，实际电压为200V,当电路中只有电热水壶以最大功率加热时，如图丙所示的电能表在Imin甲乙丙内转盘转动多少圈L产品型号：BH-X23额定电压：220V频率：50Hz最大功率：容量：1.2L充电时间（慢充）6.
9、5小时电池容量9.2千瓦时最大扭矩85牛米百公里耗电量8.8千瓦时/100千米额定功率20千瓦最高车速100千米/小时理想情况下续航里程120千米12.五菱宏光mini”是一款小电动车，由于它小巧可爱，停车方便，使用成本极低, 所以受到了广大群众的认可，揪起了购买热潮。以下是该车其中一款的一些参数:（1）已知家庭用电的电费是0.6元/千瓦时，相比汽油车，电动车的用车成本大大降低。如果汽油车的耗油量为7升/100千米，油价为7.5元/升。则每行驶100千米，电动车比汽油车可节约费用元。（2）“慢充”指该电动车用家庭220V电压充电，将电池容量慢慢充满。不计充电时的能量损耗，充电时电流多大？（3）
10、在电动车实际使用时，电池一般会预留20%电量，即当电量达到20%时就需要充电了。当该电动车以100千米/小时最大速度匀速行驶，电量从100%到20%时能行驶多少千米？13.某安全设备厂研发了一种新型抗压材料，要求对该材料能承受的撞击力进行测试。如图甲所示，材料样品（不计质量）平放在压力传感器上，闭合开关S,将重物从样品正上方h=5m处静止释放。从重物开始下落到撞击样品，并最终静止在样品上的过程中，电流表的示数I随时间t变化的图像如图乙所示，压力传感器的电阻R随压力F变化的图像如图丙所示。已知电源电压U=12V,定值电阻RO=I0C,重物下落时空气阻力忽略不计。求：甲乙丙（I）0t时间内，重物在空中下落，压力传感器的电阻；（2）若样品实际能承受的最大撞击力是650N,试分析此实验中重物撞击样品时是否会损坏样品；（3）整个过程，定值电阻Ro的最小电功率。14广西百色中考）如图甲所示电路，电源电压不变，灯泡L上标有“5V2.5W”字样，电压表量程为03V,电流表量程为00.6A0闭合开关S,将滑动变阻器的滑片P由b端滑到中点的过程中，灯泡L的电功率与电流的P-1关系图像如图乙所示，忽略温度对灯丝电阻的影响。求：（1）灯泡L正常发光时的电阻；（2）滑片P在b端时，Imin内灯泡L消耗的电能；（3）电源电压；（4）在确保电路元件安全的情况下，滑动变阻器允许连入电路的最小阻值。
