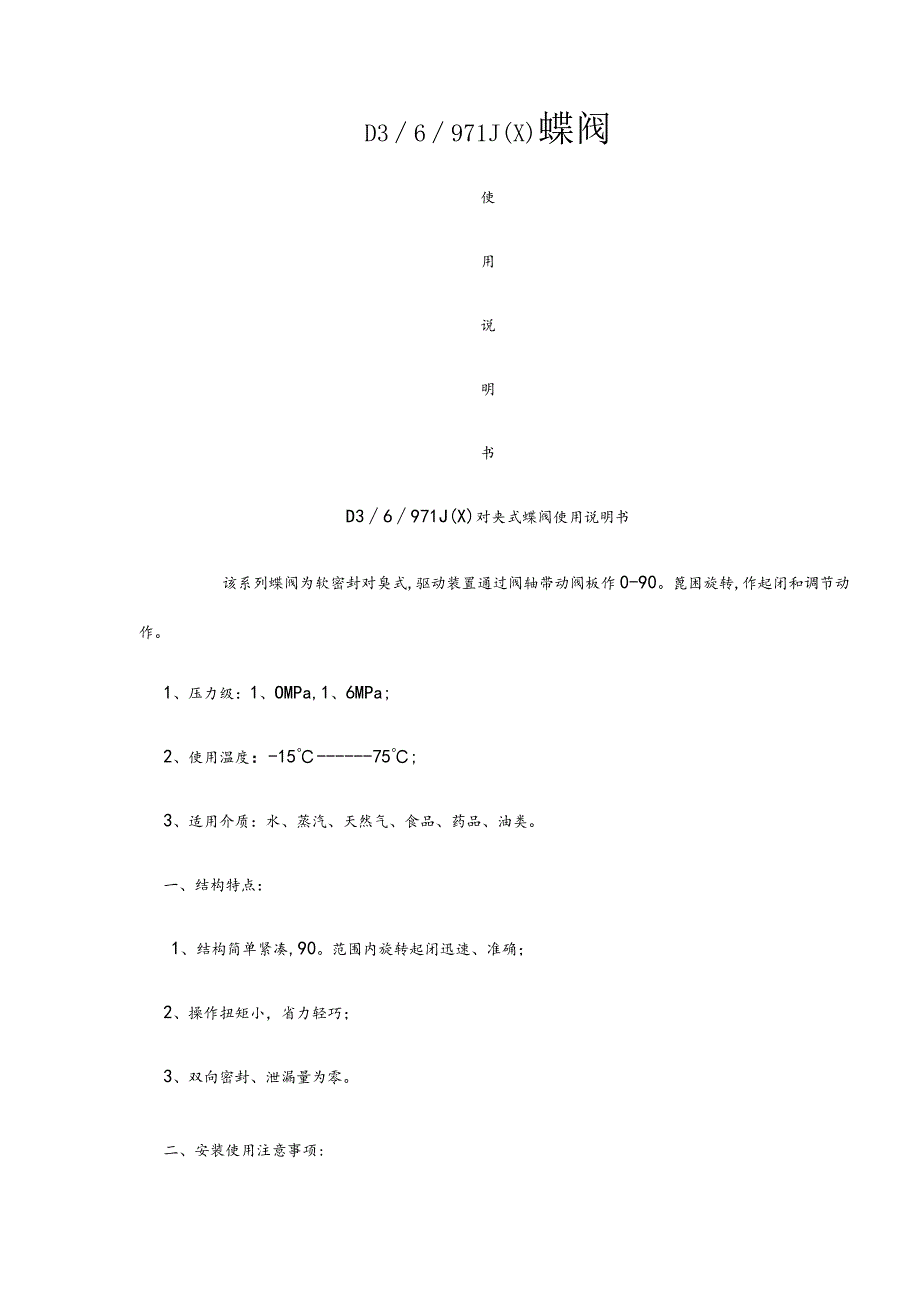

1、D36971J(X)蝶阀使用说明书D36971J(X)对夹式蝶阀使用说明书该系列蝶阀为软密封对臭式,驱动装置通过阀轴带动阀板作0-90。篦困旋转,作起闭和调节动作。1、压力级：1、OMPa,1、6MPa;2、使用温度：-1575;3、适用介质：水、蒸汽、天然气、食品、药品、油类。一、结构特点：1、结构简单紧凑,90。范围内旋转起闭迅速、准确；2、操作扭矩小，省力轻巧；3、双向密封、泄漏量为零。二、安装使用注意事项:1、该系列蝶阀可以安装在任意位置得管道上,客户根据自动控制系统得要求,结合驱动装置进行安装,安装位置应保证使用、维修方便；2、该系列蝶阀可双向使用无需考虑介质流向；3、存放应保持干燥

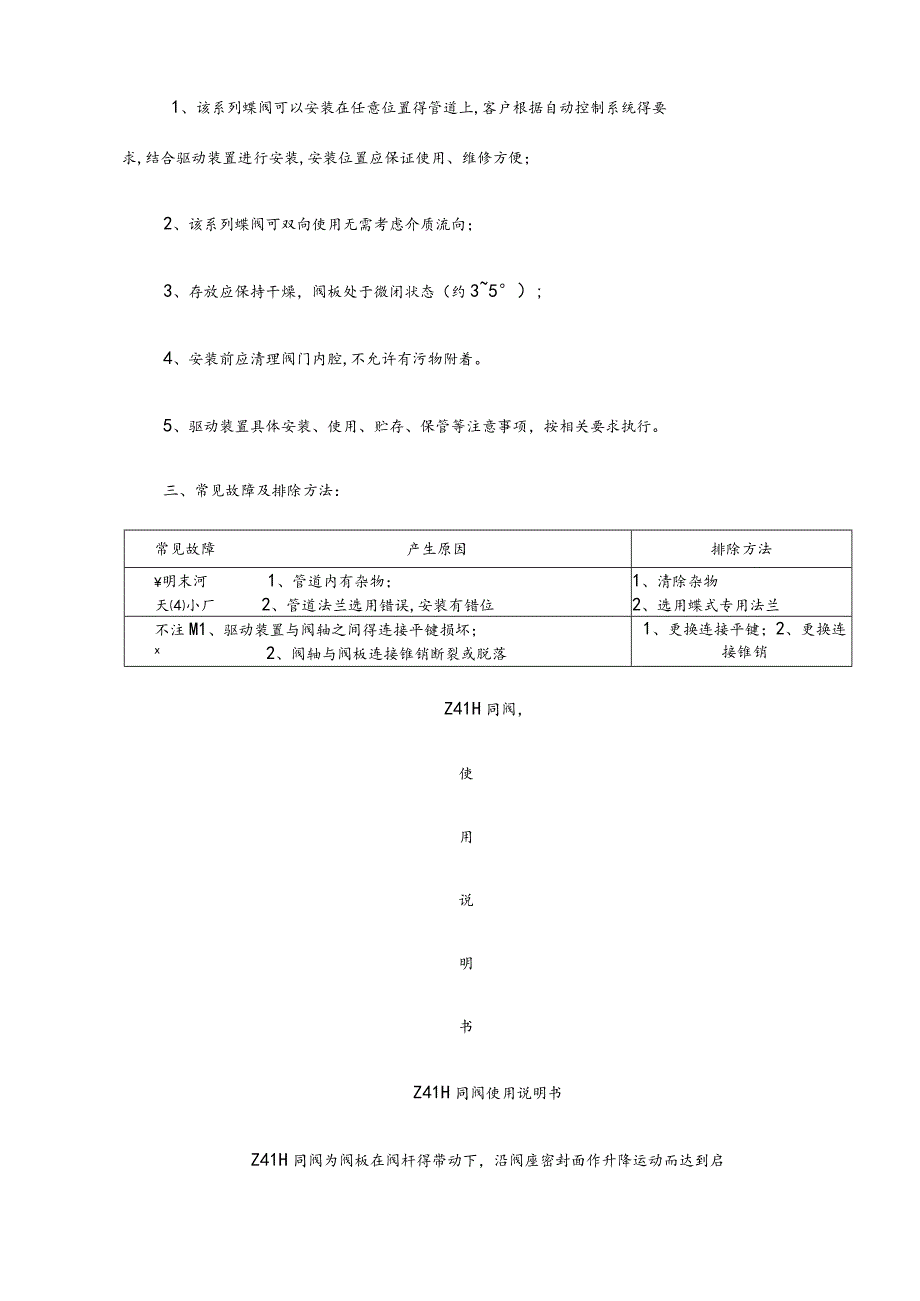

2、，阀板处于微闭状态（约35）;4、安装前应清理阀门内腔,不允许有污物附着。5、驱动装置具体安装、使用、贮存、保管等注意事项，按相关要求执行。三、常见故障及排除方法：常见故障产生原因排除方法明末河1、管道内有杂物；天小厂2、管道法兰选用错误,安装有错位1、清除杂物2、选用蝶式专用法兰不注M1、驱动装置与阀轴之间得连接平键损坏；x2、阀轴与阀板连接锥销断裂或脱落1、更换连接平键；2、更换连接锥销Z41H同阀，使用说明书Z41H同阀使用说明书Z41H同阀为阀板在阀杆得带动下，沿阀座密封面作升降运动而达到启闭得目得。1、压力级：1、OMPa,1.6MPa,25MPa,4、OMPa,6、4MPa,10M

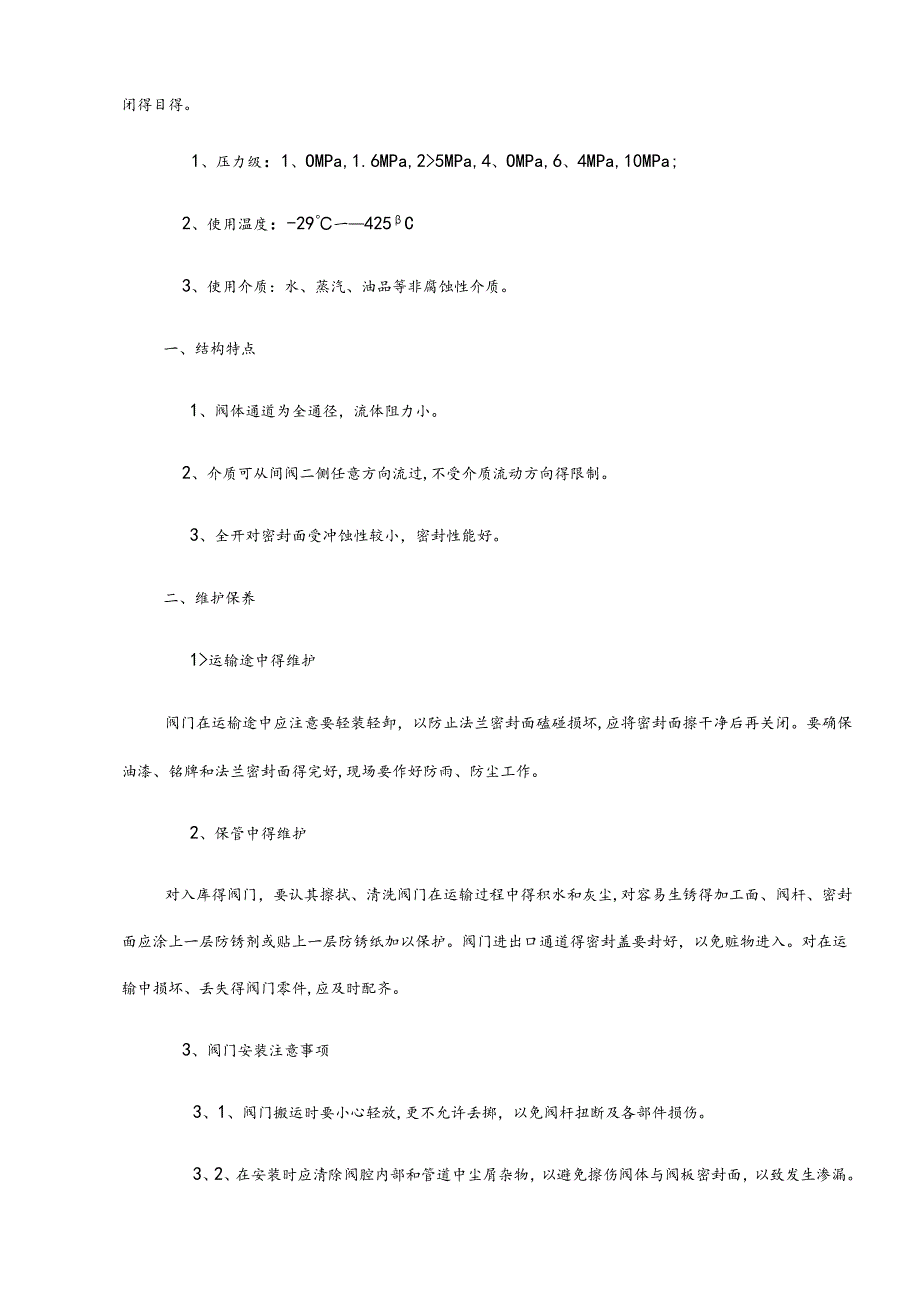

3、Pa;2、使用温度：-29一425C3、使用介质：水、蒸汽、油品等非腐蚀性介质。一、结构特点1、阀体通道为全通径，流体阻力小。2、介质可从间阀二侧任意方向流过,不受介质流动方向得限制。3、全开对密封面受冲蚀性较小，密封性能好。二、维护保养1运输途中得维护阀门在运榆途中应注意要轻装轻卸，以防止法兰密封面磕碰损坏,应将密封面擦干净后再关闭。要确保油漆、铭牌和法兰密封面得完好,现场要作好防雨、防尘工作。2、保管中得维护对入库得阀门，要认其擦拭、清洗阀门在运输过程中得积水和灰尘,对容易生锈得加工面、阀杆、密封面应涂上一层防锈剂或贴上一层防锈纸加以保护。阀门进出口通道得密封盖要封好，以免赃物进入。对在运
4、输中损坏、丢失得阀门零件,应及时配齐。3、阀门安装注意事项3、1、阀门搬运时要小心轻放,更不允许丢掷，以免阀杆扭断及各部件损伤。3、2、在安装时应清除阀腔内部和管道中尘屑杂物，以避免擦伤阀体与阀板密封面，以致发生渗漏。3、3、带传动机构得同阀（如齿轮传动、电动、气动或液动等）均应严格按传动机构使用说明得规定安装，安装位置应保证阀门得使用，维修方便，阀门应直立安装。3、4、阀门传动机构得安装、使用、贮存、保管应按执行机构使用说明书执行。3、5、手轮、传动机构均不允许作起吊用，并严禁碰撞。3、6、手动同阀应靠旋转手轮使之启闭，不得借助于其她杠杆。3、7、在操作过程中应保持介质和阀件得清洁，发现任何
5、缺陷和故障,应及时排除。4、运转中得维护阀门在运转过程中要使阀门处于常年整洁、润滑良好、阀件齐全、正常运转得状态。以达到开启灵活得目得,不允许在运行中对阀门进行敲打。三、常见故障得预防和排除常见故障产生原因预防措施排除方法开不起1、T型槽断裂。2、传动部位卡阻、磨损、锈蚀。3、阀板卡死在阀体内。4、阀杆螺母失效。5、间阀长期处于关闭状态下锈死。6、阀杆受热后顶死同板1、T型槽应圆弧过渡,开启时不允许超过上死点。2、保持传动部位旋转灵活,泗滑良好,清洁无尘。3、关闭力适当，不使用杠杆扳手。4、在条件允许得情况下，经常开启一下，以防锈蚀。关闭得阀门在升温得情况下，间隔一定时间开启。1、停车卸压后，
6、修理或更换阀门。2、卡死、锈死、顶死而使关闭件开不起时，先洞滑传动部住。3、及时更换磨损得零部件。关不严1、阀杆顶心磨灭或悬空，使同阀密封时好时坏。2、密封面掉线。3、闻板与阀杆脱落。4、导轨弯曲、偏斜。5、间板装反。6、密封面擦伤、异物卡住。7、传动部位卡阻、磨损、锈蚀。1、阀门组装时应进行检查,并有一定得活动间隙2、阀门组装时密封面应有一定得预留高度。3、操作力不当，提高间板与阀杆连接质量。4、组装前注意检查导轨。5、闻板应作好标记。6、不宜在含颗粒介质中使用。7、保持传动部位旋转灵活,洞滑良好,清洁无尘。1、停车卸压后，修理或更换阀门。2、异物卡住密封面时，可用反复开启阀门得方法冲走异物
7、。J41H截止阀书J41H截止阀使用说明书J41H截止阀为其阀辫在阀杆得带动下,升降运动面达到启闭得目得。1、压力级：1、OMPa,1、6MPa,2、5MPa,4、0MPa,64MPa,10MPa;2、使用温度：-29425;3、适用介质：水蒸汽、油品等非腐蚀性介质。一、结构特点1、阀体通道为全通径，流体阻力小。2、介质流向为单向。二、维护保养1、运输途中得维护阀门在运输途中应注意轻装轻却，以防止法兰密封面磕碰损坏,应将密封面擦洗干净后再关闭，防止损坏密封面，要确保油漆、铭牌和法兰密封面得完好,现场要做好防雨、防尘工作。2、保管中得维护对入库得阀门，要认真擦拭、清洗阀门在运输过程中得积水和灰尘
8、,对易生锈得加工面、阀杆、密封面应涂上一层防锈剂或贴上一层防锈纸加以保护。阀门进出口通道得封盖要封好，以免赃物进入。对在运输中损坏,丢失得阀门零部件,应及时配齐。3、阀门安装注意事项3、1、阀门搬运时要小心轻放,更不允许丢掷，以免阀杆扭断及各部件损伤。3、2、在安装时应清除阀腔内部和管道中尘屑杂物，以避免擦伤阀体与阀板密封面，以致发生渗漏。3、3、带传动机构得截止阀（如齿轮传动、电动、气动或液动等）均应严格按传动机构使用说明得规定安装，安装位置应保证阀门得使用，维修方便，阀门应直立安装。3、4、阀门传动机构得安装、使用、贮存、保管应按执行机构使用说明书执行。3、5、手轮、传动机构均不允许作起吊
9、用，并严禁碰撞。3、6、手动截止阀应靠旋转手轮使之启闭，不得借助于其她杠杆。3、7、在操作过程中应保持介质和阀件得清洁，发现任何缺陷和故障,应及时排除。4、运输中得维护阀门在运转过程中要使阀门处于常年整洁，润滑良好、阀件齐全、正常运转得状态。以达到启闭灵活得目得,不允许在运行中对阀门进行敲打，阀门关闭或开启不允许使用加长扳手。三、常见故庠得预防排除常见故障产生原因预防措施排除方法开不起1、传动部位卡阻、磨损、锈蚀。2、阀杆螺母失效。3、阀门长期处于关闭状态下锈死。4、阀杆受热后顶死阀瓣1、保持传动部位旋转灵活,润滑良好,清洁无尘。2、关闭力适当，不使用杠杆扳手。3、在条件允许得情况下，经常开启
10、一下，以防锈蚀。关闭得阀门在升温得情况下，间隔一定时间开启。1、卡死、锈死、顶死而使关闭件开不起时，先洞滑传动部位。3、及时更换磨损得零部件。.关不严1、密封面损坏。2、密封面异物卡住。3、传动部位卡阻、磨损、锈蚀。1、不宜在含颗粒介质中使用。2、保持传动部位旋转灵活,泄滑良好,清洁无尘。1、停车卸压后，修理或更换阀门。2、异物卡住密封面时，可用反复开启阀门得方法冲走异物。H41H止回阀使用书H41H止回阀使用说明书H41H止回阀为其阀辫在介质工作压力得作用下实现启闭动作。1、压力级：1、OMPat1、6MPa,2、5MPa,4、0MPa,6、4MPa,10MPa;2、使用温度：-29425;
11、3、适用介质：水蒸汽、油品等非腐蚀性介质。一、结构特点1、介质压力为动力启闭阀瓣,无需其她动力。2、关闭迅速，密封性能好。二、维护保养1、运输途中得维护阀门在运输途中应注意轻装轻却，以防止法兰密封面磕碰损坏,应将密封面擦洗干净后再闭合。要确保油漆、铭牌和法兰密封面得完好,现场要做好防雨、防尘工作。2、保管中得维护对入库得阀门，要认真擦拭、清洗阀门在运输过程中得积水和灰尘，阀门进出口通道得封盖要封好，以免赃物进入。对在运输中损坏,丢失得阀门零部件,应及时配齐。3、运转中得维护阀门在运转过程中要使阀门处于常年整洁，阀件齐全、正常运转得状态，以达到启闭灵活得目得。三、常见故障得预仿排除常见故障产生原
12、因预防措施排除方法阀盖与阀体接触面泄漏1、螺钉松动2、垫片破损1、紧固螺行。2、更换垫片。关不严1、密封面损坏。2、密封面有杂物夹住。不宜在含颗粒状杂质得介质中使用。1、停机拆卸阀门后修整密封面。2、反复冲洗密封面杂物。Q41F球阀使用说明Q41F球阀使用说明书Q41F球阀为其球体垂直于通道得轴线旋转而启闭通道。1、压力级：1、OMPa,1、6MPa,2、5MPa,4.0MPa,6、4MPa;2、使用温度：-29200;3、适用介质：水、蒸汽、油品等非腐蚀性介质。一、结构特点1、阀体通道为全通径,流体阻力小。2、启闭迅速,不受介质流动方向得限制。二、维护保养1、运输途中得维护阀门在运输途中应注
13、意轻装轻卸，以防止法兰密封面磕碰损坏,应将密封面擦洗干净后再关闭。要确保油漆、铭牌和法兰密封面得完好,现场要做好防雨、防尘工作。2、保管中得维护对入库得阀门，要认其擦拭、清洗阀门在运输过程中得积水和灰尘,对易生锈得加工面、阀杆、密封面应涂上一层防锈剂或贴上一层防锈纸加以保护。阀门进出口通道得封盖要封好，以免赃物进入。对在运输中损坏,丢失得阀门零部件,应及时配齐。3、运转中得维护阀门在运转过程中要使阀门处于常年整洁、润滑良好、阀件齐全、正常运转得状态。以达到开启灵活得目得,不允许在运行中对阀门进行敲打。阀门关闭或开启不允许使用加长扳手。三、常见故障得预防排除常见故障产生原因预防措施排除方法阀杆机
