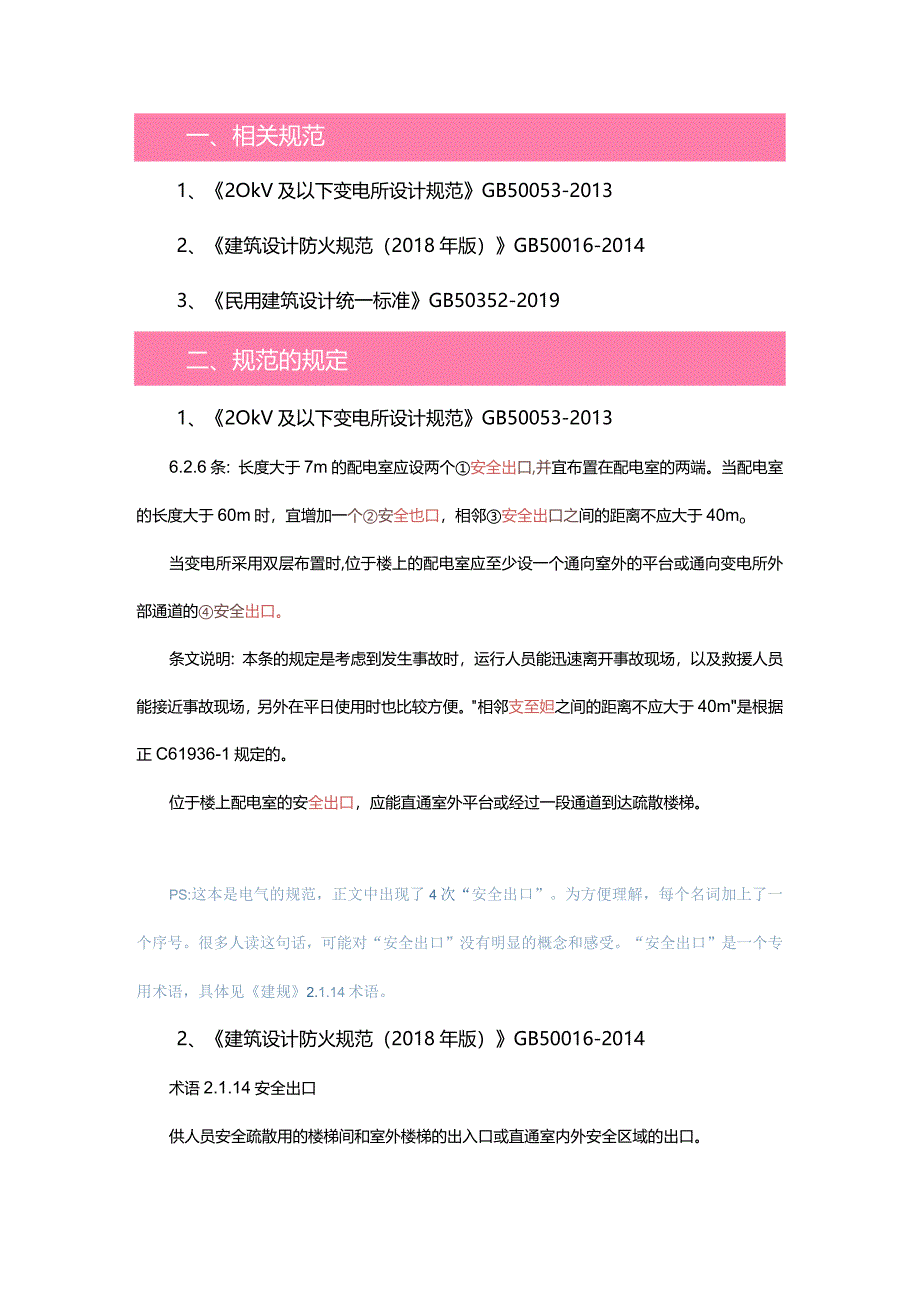

1、一、相关规范1、2OkV及以下变电所设计规范GB50053-20132、建筑设计防火规范（2018年版）GB50016-20143、民用建筑设计统一标准GB50352-2019二、规范的规定1、2OkV及以下变电所设计规范GB50053-20136.2.6条：长度大于7m的配电室应设两个安全出口,并宜布置在配电室的两端。当配电室的长度大于60m时，宜增加一个安全也口，相邻安全出口之间的距离不应大于40mo当变电所采用双层布置时,位于楼上的配电室应至少设一个通向窒外的平台或通向变电所外部通道的安全出口。条文说明：本条的规定是考虑到发生事故时，运行人员能迅速离开事故现场，以及救援人员能接近事故现场
2、，另外在平日使用时也比较方便。相邻支至妲之间的距离不应大于40m是根据正C61936-1规定的。位于楼上配电室的安全出口，应能直通室外平台或经过一段通道到达疏散楼梯。PS:这本是电气的规范，正文中出现了4次“安全出口”。为方便理解，每个名词加上了一个序号。很多人读这句话，可能对“安全出口”没有明显的概念和感受。“安全出口”是一个专用术语，具体见建规2.1.14术语。2、建筑设计防火规范（2018年版）GB50016-2014术语2.1.14安全出口供人员安全疏散用的楼梯间和室外楼梯的出入口或直通室内外安全区域的出口。条文解释：本条术语解释中的室内安全区域”包括符合规范规定的避难层、避难走道等，

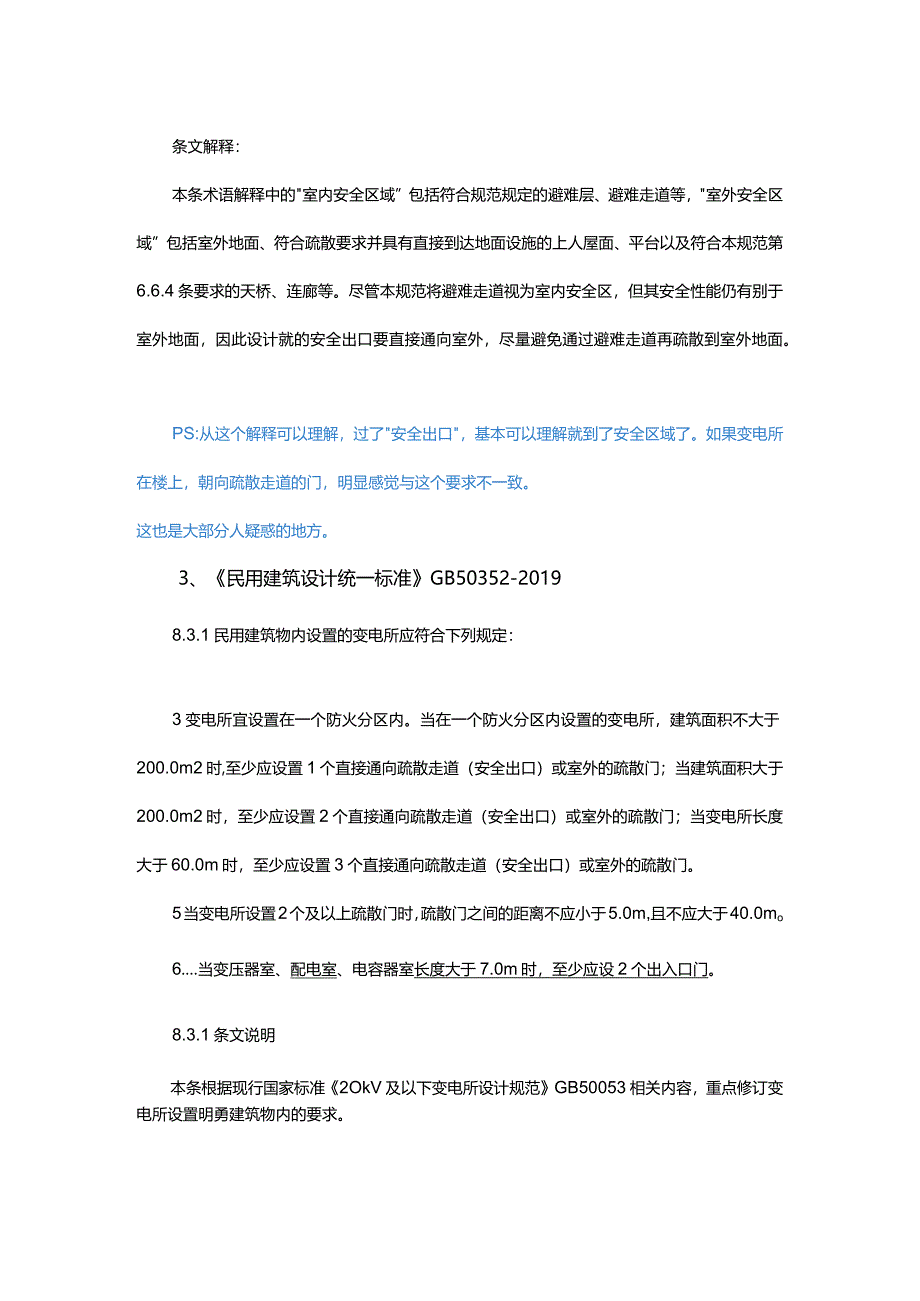

3、室外安全区域”包括室外地面、符合疏散要求并具有直接到达地面设施的上人屋面、平台以及符合本规范第6.6.4条要求的天桥、连廊等。尽管本规范将避难走道视为室内安全区，但其安全性能仍有别于室外地面，因此设计就的安全出口要直接通向室外，尽量避免通过避难走道再疏散到室外地面。PS:从这个解释可以理解，过了安全出口，基本可以理解就到了安全区域了。如果变电所在楼上，朝向疏散走道的门，明显感觉与这个要求不一致。这也是大部分人疑惑的地方。3、民用建筑设计统一标准GB50352-20198.3.1民用建筑物内设置的变电所应符合下列规定：3变电所宜设置在一个防火分区内。当在一个防火分区内设置的变电所，建筑面积不大于
4、200.0m2时,至少应设置1个直接通向疏散走道（安全出口）或室外的疏散门；当建筑面积大于200.0m2时，至少应设置2个直接通向疏散走道（安全出口）或室外的疏散门；当变电所长度大于60.0m时，至少应设置3个直接通向疏散走道（安全出口）或室外的疏散门。5当变电所设置2个及以上疏散门时，疏散门之间的距离不应小于5.0m,且不应大于40.0mo6.当变压器室、配电室、电容器室长度大于7.0m时，至少应设2个出入口门。8.3.1条文说明本条根据现行国家标准2OkV及以下变电所设计规范GB50053相关内容，重点修订变电所设置明勇建筑物内的要求。3本款根据建筑设计防火规范5.5.15条和2OkV及以

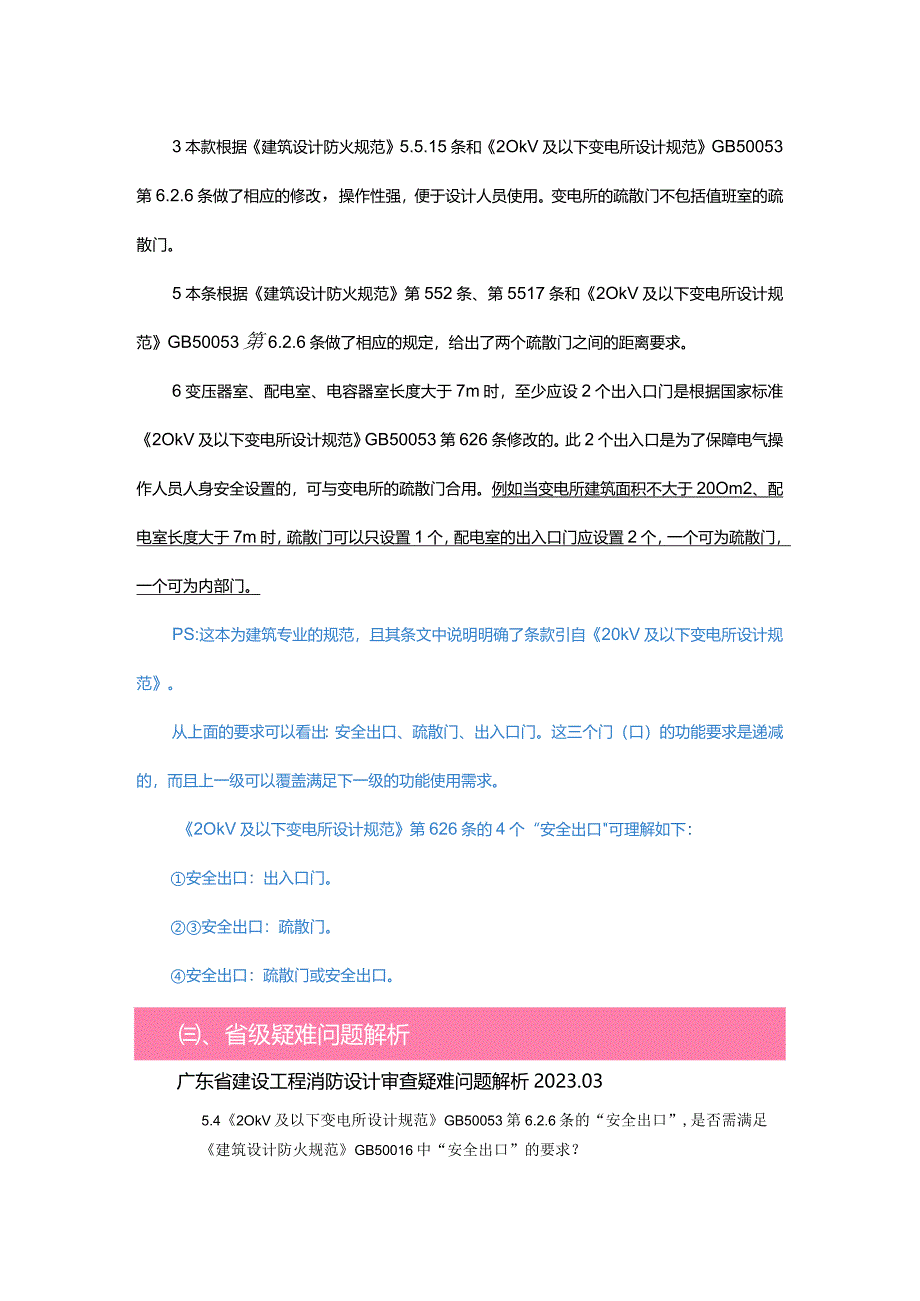

5、下变电所设计规范GB50053第6.2.6条做了相应的修改，操作性强，便于设计人员使用。变电所的疏散门不包括值班室的疏散门。5本条根据建筑设计防火规范第552条、第5517条和2OkV及以下变电所设计规范GB50053第6.2.6条做了相应的规定，给出了两个疏散门之间的距离要求。6变压器室、配电室、电容器室长度大于7m时，至少应设2个出入口门是根据国家标准2OkV及以下变电所设计规范GB50053第626条修改的。此2个出入口是为了保障电气操作人员人身安全设置的，可与变电所的疏散门合用。例如当变电所建筑面积不大于20Om2、配电室长度大于7m时，疏散门可以只设置1个，配电室的出入口门应设置2个
6、，一个可为疏散门，一个可为内部门。PS:这本为建筑专业的规范，且其条文中说明明确了条款引自20kV及以下变电所设计规范。从上面的要求可以看出：安全出口、疏散门、出入口门。这三个门（口）的功能要求是递减的，而且上一级可以覆盖满足下一级的功能使用需求。2OkV及以下变电所设计规范第626条的4个“安全出口可理解如下：安全出口：出入口门。安全出口：疏散门。安全出口：疏散门或安全出口。、省级疑难问题解析广东省建设工程消防设计审查疑难问题解析2023.035.42OkV及以下变电所设计规范GB50053第6.2.6条的“安全出口”,是否需满足建筑设计防火规范GB50016中“安全出口”的要求？答:不需要
7、配电室设置的出入口是考虑发生事故时，运行人员能迅速离开事故现场，以及救援人员能接近事故现场。而建筑设计防火规范GB50016中“安全出口”是供人员安全疏散用的楼梯间和室外楼梯的出入口或直通室内外安全区域的出口.按民用建筑设计统一标准GB50352第8.3.1条及条文说明，配电室的疏散门并非一定是安全出口。配电室长度大于7m时,应至少设置2个出入口口，其中至少1个为疏散门。解析的依据是民用建筑设计统一标准GB50352-2019第8.3.1条。四、图示理解各个门的含义和区别在学习和理解规范条文时，以图示的方式来理解是比较快速、便捷的方式。以下图为例：图中的M1为安全出口，名正言顺的安全出口，出去后即为室外安全区域。图中M2,为疏散门，经过此门后，还需要经过疏散走道才能到达室外。图中M3,为配电室之间的双向弹簧门，这个门为出入口门。对于配电室1,因面积大于200m2,所以必须有两个疏散门。安全出口Ml的功能满足疏散门的需求,故配电室1配置M1+M2是可以的。（若在地下或楼上，一般是配置2个M2）对于配电室2,因其面积小于200m2,所以只需要1个疏散门；但因长度大于7.5m,则需要2个出入口门，此时M2+M3的组合方式就可以满足要求。2OkV及以下变电所设计规范第6.2.6条对安全出口的描述不够严谨，相信在新标准的制定中会更正。学习建筑专业的规范，可以对此有更好、更全面的理解。
