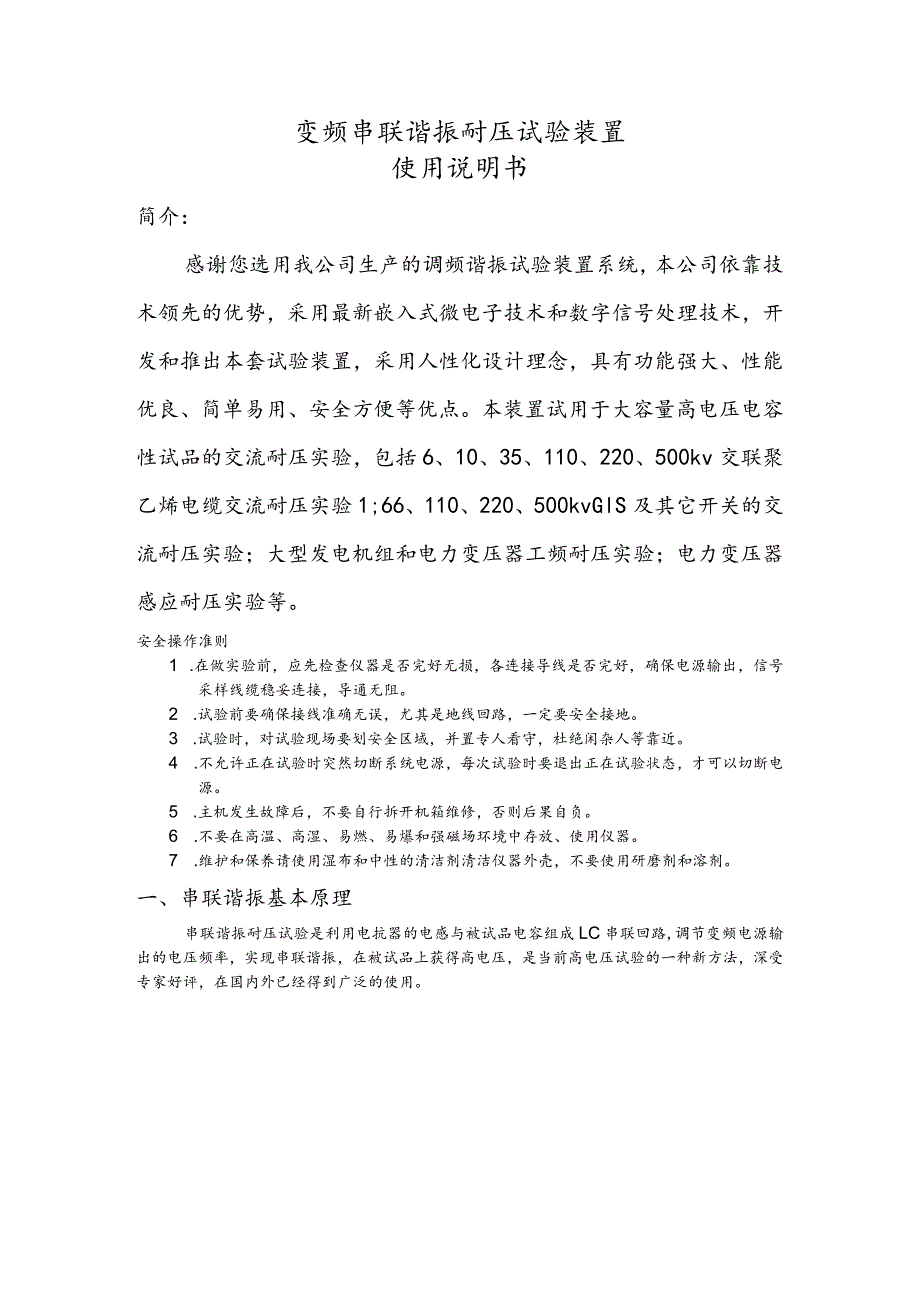

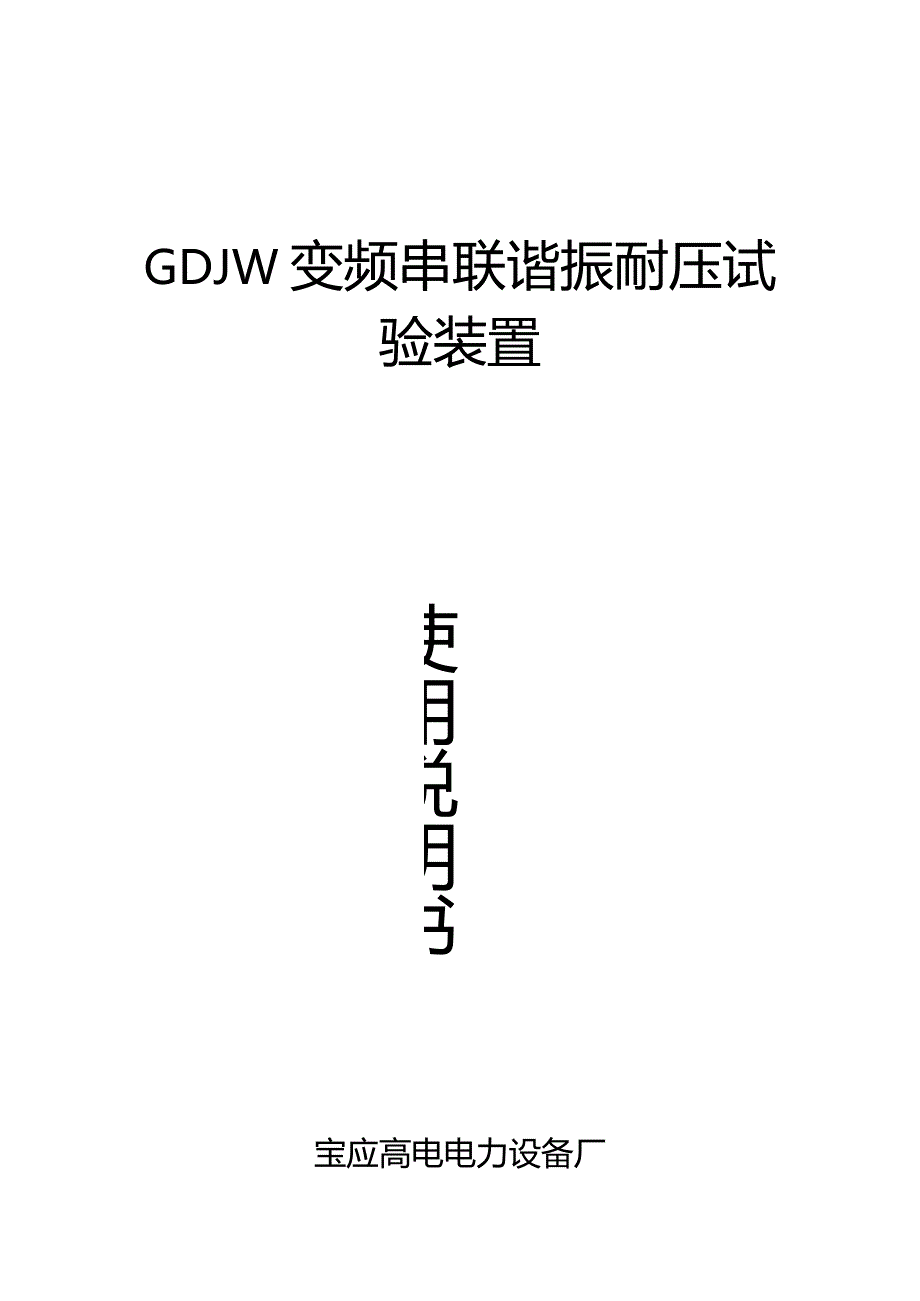

1、GDJW变频串联谐振耐压试验装置使用说明书宝应高电电力设备厂变频串联谐振耐压试验装置使用说明书简介：感谢您选用我公司生产的调频谐振试验装置系统，本公司依靠技术领先的优势，采用最新嵌入式微电子技术和数字信号处理技术，开发和推出本套试验装置，采用人性化设计理念，具有功能强大、性能优良、简单易用、安全方便等优点。本装置试用于大容量高电压电容性试品的交流耐压实验，包括6、10、35、110、220、500kv交联聚乙烯电缆交流耐压实验1;66、110、220、500kvGlS及其它开关的交流耐压实验；大型发电机组和电力变压器工频耐压实验；电力变压器感应耐压实验等。安全操作准则1 .在做实验前，应先检查
2、仪器是否完好无损，各连接导线是否完好，确保电源输出，信号采样线缆稳妥连接，导通无阻。2 .试验前要确保接线准确无误，尤其是地线回路，一定要安全接地。3 .试验时，对试验现场要划安全区域，并置专人看守，杜绝闲杂人等靠近。4 .不允许正在试验时突然切断系统电源，每次试验时要退出正在试验状态，才可以切断电源。5 .主机发生故障后，不要自行拆开机箱维修，否则后果自负。6 .不要在高温、高湿、易燃、易爆和强磁场环境中存放、使用仪器。7 .维护和保养请使用湿布和中性的清洁剂清洁仪器外壳，不要使用研磨剂和溶剂。一、串联谐振基本原理串联谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路,调节变频电源输
3、出的电压频率，实现串联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，深受专家好评，在国内外已经得到广泛的使用。根据谐振原理，我们知道当电抗器L的感抗值Xl与回路中的容抗值Xc相等时，回路达到谐振状态，此时回路中仅回路电阻R消耗有功功率，而无功功率则在电抗器与试品电容之间来回振荡，从而在试品上产生高压。谐振频率：fo-2111lc二、系统构成全套试验系统由调频电源主机、电抗器、分压器、激励变压器、连接导线、隔离变压器（可选器件）和补偿电容器（可选器件）组成，接入被试品后组成一个谐振系统进行交流耐压实验。主机：就是一台幅值和频率可调的正弦波交流调频电源，给谐振回路提供激励源，同时提供电
4、压显示、电流显示、计时、保护、报警等功能。电抗器：就是一个大电感线圈，与被试品（相当于电容）构成串联谐振回路，可配置电抗器多节电抗器，使用时通过不同的串联、并联组合、实现不同的电感量以适用不同的试验条件。分压器：内部通过电容器分压，从试品上高电压分得低电压供主机测量、控制使用。激励变压器：隔离主机电源与谐振回路电源，并升高主机的输出电压。补偿电容器：当试品电容量很小时，如果要实现系统谐振可能要求的电源须率超出试验标准的规定，可在试品上并联一个补偿电容，以实现试验要求，称此电容器为补偿电容器。三、面板说明92说明：1液晶显示屏。手珀一上、下、左、右、确认、返回。变频电源输出电压。4电源开关。5打
5、印机。6变频电源电压榆入。7高压采样信号输入。8变频电源电压输出。9地线。四、主机界面及操作说明1 .开机界面：2 .参数设置:在参数设置界面，用户需要根据试验的具体要求设置合适的试验参数。进入参数设置界面时,会有光标a在“预置电压”项参数前闪动，此时搜二Q键可在各项参数前切换；按口口键，可进入“预置电压”参数值设置，该项前的光标a停止闪动，要修改的相应参数下会有光标b闪动，再按口、口、匚键修改相应参数数值。某项参数值设定完成后，按碌区或返国键保存数值。所有参数值设定完成后，按确认键进入“选择试验模式”菜单。各参数的相应说明如下：预置电压：试验要求加到被试品上做耐压试验的预定电压，如果加到被试
6、品上的电压大于该值20%,仪器自动会触发过压保护，结束试验；预置时间：在被试品上做耐压试验的预置时间；起始频率：开始试验时，加在试品上的电源频率；起始电压：开始试验时，加在试品上的输出激励功率大小，安全起见取10%至15%,一般不大于30%;保护电流：试验时，如果激励变压器原边电流大于该值，仪器自动会触发过流保护，结束试验；电抗器值：串联在系统中的电抗器的总电感量；系统时间：仪器的日期时钟，相应顺序是，年、月、日、时、分、秒。3 .选择试验模式:按Q、口、码键，可使试验模式在手动与自动之间切换，反色显示的为选中的模式。手动：指进入试验状态后，人工手动寻找谐振点，手动升压至预置电压。自动：指进入
7、试验状态后，仪器自动寻找谐振点，自动升压至预置电压。按运阈键回到参数设置界面，按确认键开始试验，界面显示“正在启动”,而后，进入正在试验界面。4 .正在试验进入“正在试验”界面，仪器根据“参数设置”中的各参数输由电源信号。如果在“选择试验模式”中选择了“自动”，仪器会自动寻找谐振点，找到谐振点后会自动升压至预置电压。如果在“选择试验模式”中选择了“手动”，可通过按键手动找频和调压，具体操作如下：当光标a在“试验频率”或“试验功率”前闪动时，可按上、下键在两者之间切换，按左、右键可进入相应项目修改其中的数值，光标a停止闪动，光标b会在要修改的数字下闪动。光标b闪动时，按上、下键可改变相应数值大小
8、，按左、右键可切换数位。须率或功率数值设定完成后，可按确认键回到选择“试验须率”、“试验功率”状态，光标b消失。光标a闪动。正在试验时，如果按返阈键，试验结束，仪器显示试验结束界面。正在试验时的界面显示各参数说明：电压：正在试验时加在被试品上的高压。时间：正在试验时，加在被试品上的电压值达到“预置电压”后，仪器的计时时间，当该时间等于“预置时间”时，仪器结束试验。试验电流：正在试验时在激励变压器原边上流过的电流。试验须率：正在试验时仪器输出的电源频率，调节该数值可改变电源输出须率。试验功率：正在试验时仪器输出的电压幅值与仪器最大输出电压幅值之比，调节该数值可改变电源输出电压的大小。5 .试验结
9、束正在试验时，如果按退阈键，试验结束，仪器显示试验结束界面。在试验结束界面状态，按确认键打印输出试验结果。在试验结果栏显示的是试验结束的原因或结果。从试验结束的原因或结果有1 .按键返回：人为接了返阈键使试验结束。2 .过压保护：试验电压值超出预置电压值20%。3 .过流保护：试验电流值超出保护电流值。4 .模块保护：仪器内功率模块短路保护或过流保护。5 .过热保护：仪器内功率模块发生过热保护使试验结束。6 .闪络保护：试品发生电压闪络。7 .预置时间到：试品加预置电压时间达到预置时间。五、接线六、常见故障及分析1 .主机找不到谐振点。原因：系统谐振点在主机的输出频率范围之外;系统接线错误；系
10、统未可靠接地；压采样反馈信号开路或连接不可靠；试品有故障。2 .主机复位。原因：主机供电电源波动；外界强磁场干扰；主机未可靠接地；3 .Q值偏低，即电压升不上去，或升不高。原因：试品放电泄漏电抗器磁路受干扰，例如电抗器被放置在磁场屏蔽范围内。4 .电源跳间。原因：谐振系统回路短路。说明：以上故障原因仅供参考。七、技术参数工作电源：交流22OV或380V额定功率：15KW输出电压：0350V电压精度：0.5%电压可调精度：03%输出频率：10300HZ须率精度：0.1%频率可调精度：0.OlHZ波形畸变：V1%连续最大功率输出时间：2小时八、产品选型参照表二GDJW-80/40402802GDJ
11、W-120/202061203GDJW-315/303010.5315IGDJW-315/303010.53155GDJW-315/303010.5315350.5GDJW-120/606021201GDJW-315/90903.5315GDJW-210/60603.52102GDJW-630/90907630GDJW-420/606074203GDJW-600/6060600IGDJW-600/6060106005GDJW-900/606015900IlO1GDJW-600/1201205660GDJW-660/11011065502GDJW-I320/1101101213203GDJW-1
