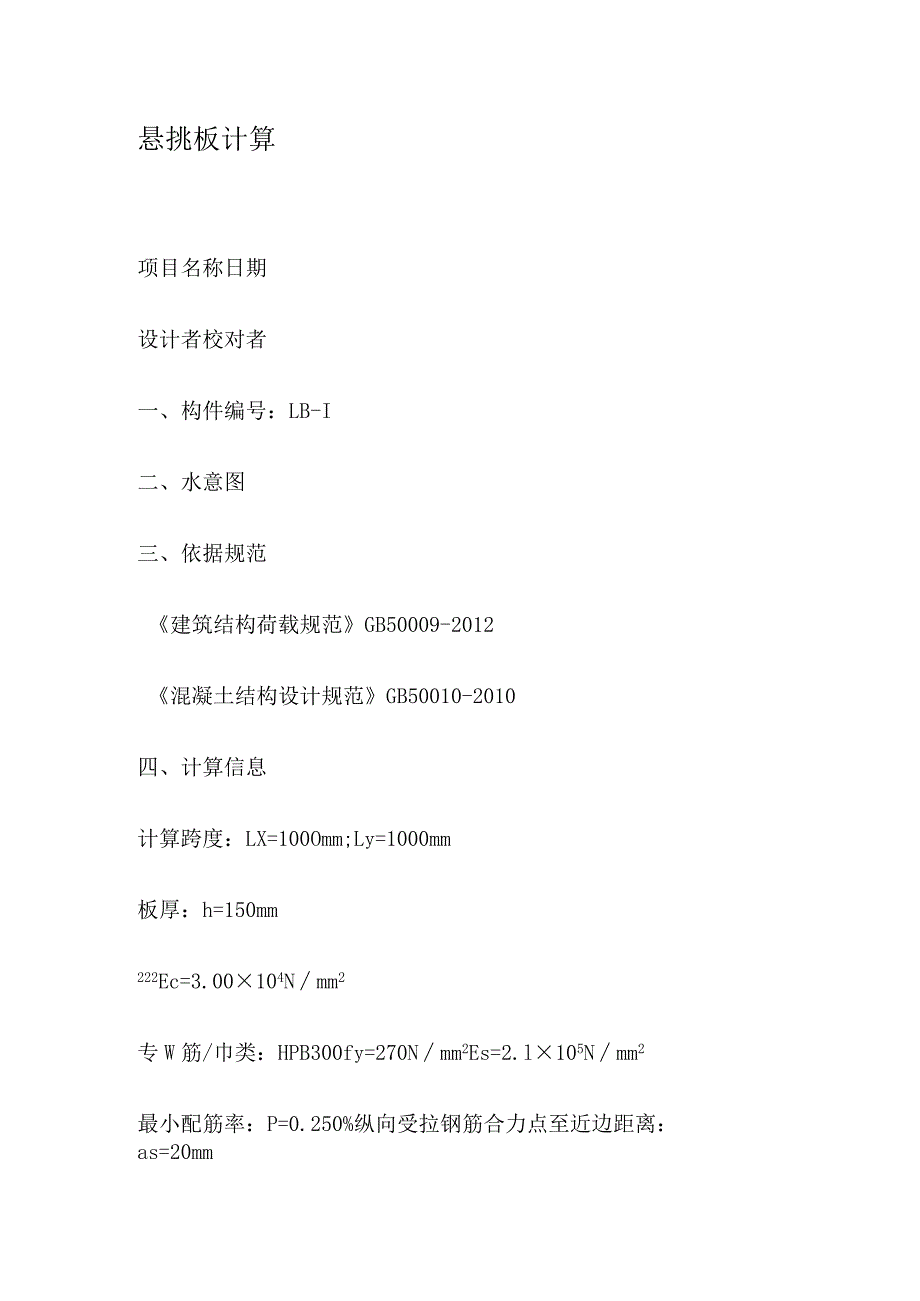

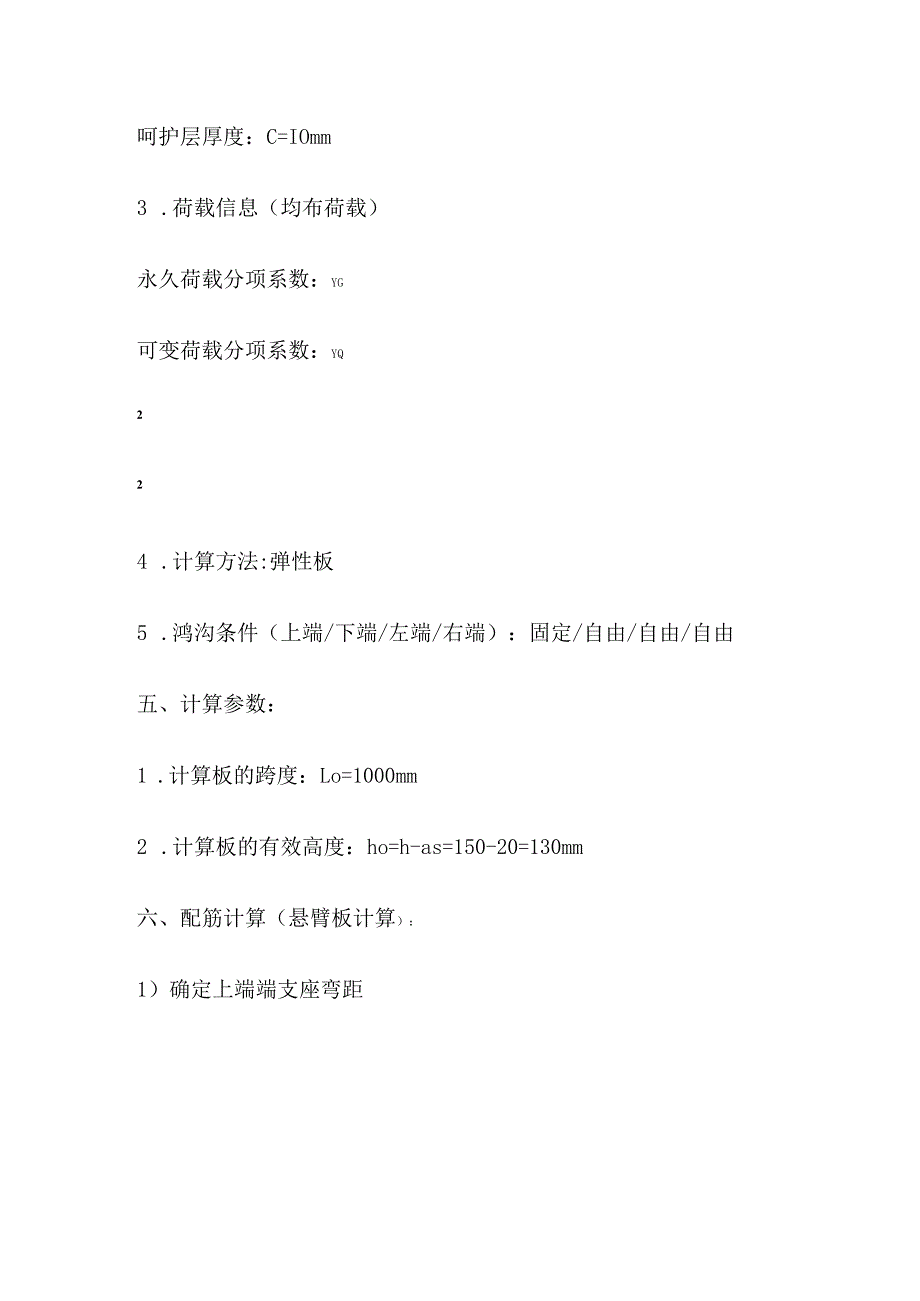

1、悬挑板计算项目名称日期设计者校对者一、构件编号：LB-I二、水意图三、依据规范建筑结构荷载规范GB50009-2012混凝土结构设计规范GB50010-2010四、计算信息计算跨度：LX=100Omm;Ly=1000mm板厚：h=150mm222Ec=3.00104Nmm2专W筋/巾类：HPB300fy=270Nmm2Es=2.l105Nmm2最小配筋率：P=0.250%纵向受拉钢筋合力点至近边距离：as=20mm呵护层厚度：C=IOmm3 .荷载信息（均布荷载）永久荷载分项系数：YG可变荷载分项系数：YQ224 .计算方法:弹性板5 .鸿沟条件（上端/下端/左端/右端）：固定/自由/自由/自
2、由五、计算参数：1 .计算板的跨度：Lo=1000mm2 .计算板的有效高度：ho=h-as=150-20=130mm六、配筋计算（悬臂板计算）：1）确定上端端支座弯距Moy=（G*qgk+Q*qqk）*Lo22=5.750kN*m2)确定计算系数s=o*Moy(al*fc*b*ho*ho)二1.00*5.750106(l.00*14.3*1000*130*130)3)计算相对受压区高度4)计算受拉钢筋面积二166mm25)验算最小配筋率P=As(b*h)=166/(1000*150)=0.111%Pfo=10.000mm,不满足规范要求！八、裂缝宽度验算：1)计算荷载效应M0y=(qgk+巾
3、q*qqk)*Lo22二(9.000+1.0*0.500)*1000*1000/2=4.550kN*m2)光面钢筋,所以取值Vi3)因为C20,所以取C二204)计算按荷载效应的准永久组合作用下,构件纵向受拉钢筋应力Sq=Mq/(0.87*ho*As)混规(7.L4-3)5)计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积,Ate=O.5*b*h=0.5*1000*150=75000mm2Pte=AsAte混规(7.L2-4)6)计算裂缝间纵向受拉钢筋应变不均匀系数=1.1-0.65*ftk(pte*Sq)混规(7.1.2-2)=1.1-0.65*2.010/(0.0100*104.223)7)计算单元面积钢筋根数nn=1000dist=1000/130二78)计算受拉区纵向钢筋的等效直径九deq=(ni*di2)/(ni*Vi*di)=7*8*8/(7*0.7*8)=119)计算最年夜裂缝宽度max=Cr*巾*osqEs*(l9*C+008*DeqPte)(?昆规(712一1)=1.9*0200*104.223/2.1X10(l.9*20+0.08*11/0.0100)=0.0244mmO.30,满足规范要求
