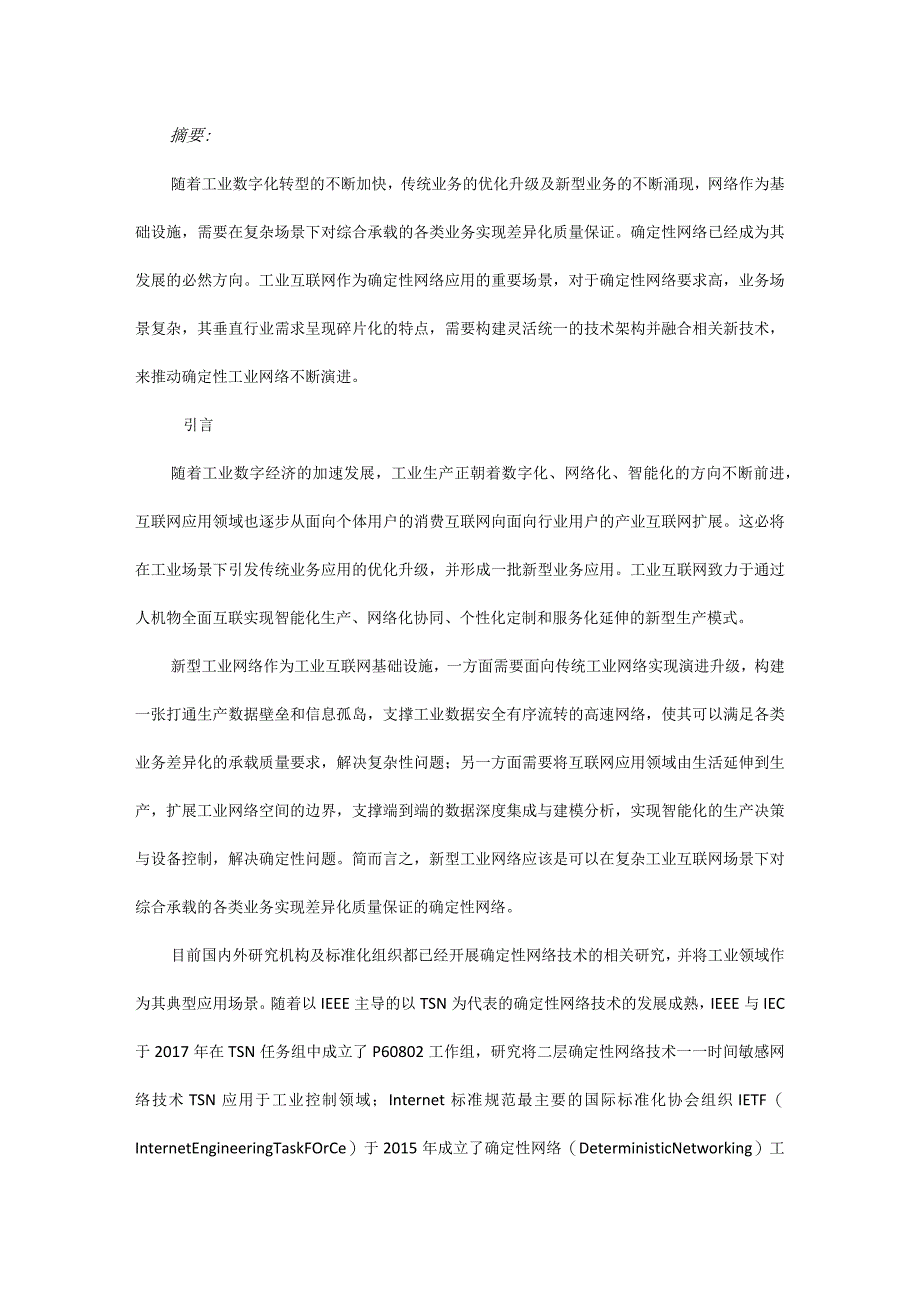

1、摘要:随着工业数字化转型的不断加快，传统业务的优化升级及新型业务的不断涌现，网络作为基础设施，需要在复杂场景下对综合承载的各类业务实现差异化质量保证。确定性网络已经成为其发展的必然方向。工业互联网作为确定性网络应用的重要场景，对于确定性网络要求高，业务场景复杂，其垂直行业需求呈现碎片化的特点，需要构建灵活统一的技术架构并融合相关新技术，来推动确定性工业网络不断演进。引言随着工业数字经济的加速发展，工业生产正朝着数字化、网络化、智能化的方向不断前进，互联网应用领域也逐步从面向个体用户的消费互联网向面向行业用户的产业互联网扩展。这必将在工业场景下引发传统业务应用的优化升级，并形成一批新型业务应用。
2、工业互联网致力于通过人机物全面互联实现智能化生产、网络化协同、个性化定制和服务化延伸的新型生产模式。新型工业网络作为工业互联网基础设施，一方面需要面向传统工业网络实现演进升级，构建一张打通生产数据壁垒和信息孤岛，支撑工业数据安全有序流转的高速网络，使其可以满足各类业务差异化的承载质量要求，解决复杂性问题；另一方面需要将互联网应用领域由生活延伸到生产，扩展工业网络空间的边界，支撑端到端的数据深度集成与建模分析，实现智能化的生产决策与设备控制，解决确定性问题。简而言之，新型工业网络应该是可以在复杂工业互联网场景下对综合承载的各类业务实现差异化质量保证的确定性网络。目前国内外研究机构及标准化组织都已

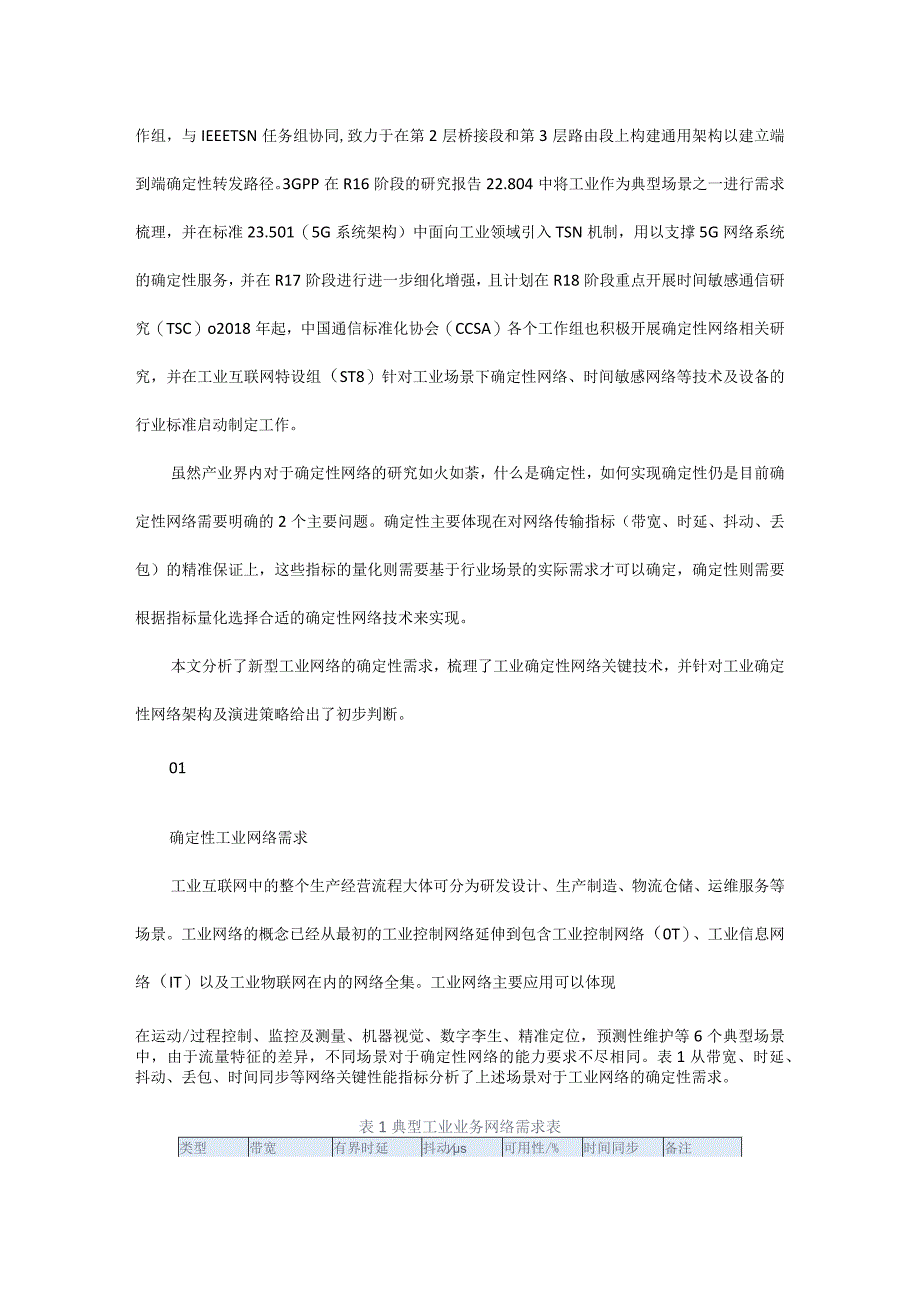

3、经开展确定性网络技术的相关研究，并将工业领域作为其典型应用场景。随着以IEEE主导的以TSN为代表的确定性网络技术的发展成熟，IEEE与IEC于2017年在TSN任务组中成立了P60802工作组，研究将二层确定性网络技术一一时间敏感网络技术TSN应用于工业控制领域；Internet标准规范最主要的国际标准化协会组织IETF（InternetEngineeringTaskFOrCe）于2015年成立了确定性网络（DeterministicNetworking）工作组，与IEEETSN任务组协同,致力于在第2层桥接段和第3层路由段上构建通用架构以建立端到端确定性转发路径。3GPP在R16阶段的研究
4、报告22.804中将工业作为典型场景之一进行需求梳理，并在标准23.501（5G系统架构）中面向工业领域引入TSN机制，用以支撑5G网络系统的确定性服务，并在R17阶段进行进一步细化增强，且计划在R18阶段重点开展时间敏感通信研究（TSC）o2018年起，中国通信标准化协会（CCSA）各个工作组也积极开展确定性网络相关研究，并在工业互联网特设组（ST8）针对工业场景下确定性网络、时间敏感网络等技术及设备的行业标准启动制定工作。虽然产业界内对于确定性网络的研究如火如荼，什么是确定性，如何实现确定性仍是目前确定性网络需要明确的2个主要问题。确定性主要体现在对网络传输指标（带宽、时延、抖动、丢包）的
5、精准保证上，这些指标的量化则需要基于行业场景的实际需求才可以确定，确定性则需要根据指标量化选择合适的确定性网络技术来实现。本文分析了新型工业网络的确定性需求，梳理了工业确定性网络关键技术，并针对工业确定性网络架构及演进策略给出了初步判断。01确定性工业网络需求工业互联网中的整个生产经营流程大体可分为研发设计、生产制造、物流仓储、运维服务等场景。工业网络的概念已经从最初的工业控制网络延伸到包含工业控制网络（0T）、工业信息网络（IT）以及工业物联网在内的网络全集。工业网络主要应用可以体现在运动/过程控制、监控及测量、机器视觉、数字李生、精准定位，预测性维护等6个典型场景中，由于流量特征的差异，不

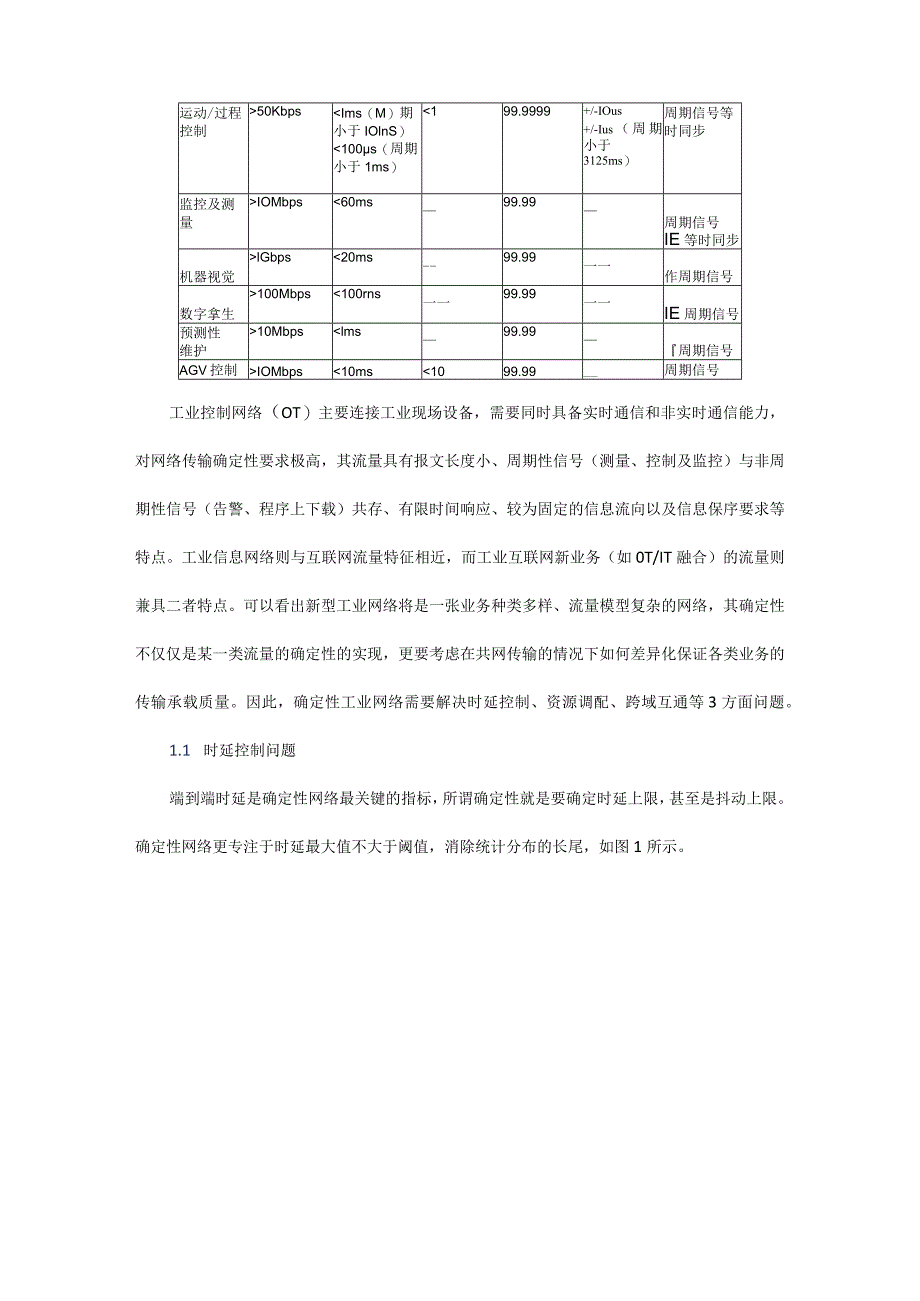

6、同场景对于确定性网络的能力要求不尽相同。表1从带宽、时延、抖动、丢包、时间同步等网络关键性能指标分析了上述场景对于工业网络的确定性需求。表1典型工业业务网络需求表类型带宽有界时延抖动s可用性/%时间同步备注运动/过程控制50KbpsIms（M）期小于IOlnS）100s（周期小于1ms）IOMbpslGbps100Mbps10MbpsIOMbps10ms1099.99_周期信号工业控制网络（OT）主要连接工业现场设备，需要同时具备实时通信和非实时通信能力，对网络传输确定性要求极高，其流量具有报文长度小、周期性信号（测量、控制及监控）与非周期性信号（告警、程序上下载）共存、有限时间响应、较为固定
7、的信息流向以及信息保序要求等特点。工业信息网络则与互联网流量特征相近，而工业互联网新业务（如0T/IT融合）的流量则兼具二者特点。可以看出新型工业网络将是一张业务种类多样、流量模型复杂的网络，其确定性不仅仅是某一类流量的确定性的实现，更要考虑在共网传输的情况下如何差异化保证各类业务的传输承载质量。因此，确定性工业网络需要解决时延控制、资源调配、跨域互通等3方面问题。1.1 时延控制问题端到端时延是确定性网络最关键的指标，所谓确定性就是要确定时延上限，甚至是抖动上限。确定性网络更专注于时延最大值不大于阈值，消除统计分布的长尾，如图1所示。图1网络时延采样分布示意图确定性工业网络的端到端时延主要由
8、转发时延、协议时延、排队时延以及物理时延组成。转发时延主要由转发设备的转发流程决定（如存储转发查表）。协议时延主要由承载网络协议决定（如TCP等拥塞控制协议丢包重传导致的时延）。排队时延则是由流量拥塞导致。物理时延则是与传输距离及介质相关。端到端时延的控制需要基于对于各类时延的联合控制，可以通过优化分组转发流程,减少转发时延；通过传送协议创新，减少协议时延；通过更优的流量工程方法缓解甚至避免拥塞，减少排队时延；通过联合部署边缘计算节点等方式，控制物理时延。除了物理时延以外，转发时延、协议时延及排队时延都是在网络节点内部产生。1.2 资源调配问题工业互联网时代网络作为基础设施，需要根据不同业务承
9、载质量要求灵活选择确定性承载技术并进行精准资源匹配，差异化保证不同业务的承载传输质量也是确定性网络的一个重要指标。这需要网络架构支持模块化的资源分配及插卡式的服务提供方式，支持选择合理的网络资源及传送路径，实现传输跳数及距离的最优化。1.3 跨域互通问题新型的工业网络将是工业控制网络、工业信息网络及工业物联网络的集成，要实现源宿系统端到端确定性传输，异构网络的跨域协同问题同样不容小觑，工业互联网网络系统需要建立网络指标及参数的映射规则及异构网络的协同机制，才可以不受源宿系统部署位置的限制，在工业互联网全域实现全业务端到端确定性保证。02确定性工业网络架构2.1 确定工业网络业务架构确定性工业网
10、络要通过构建网络的确定性能力向应用提供差异化的端到端确定性服务保证，本文提出的确定性工业网络的业务架构如图2所示。转发面寻址转发流量调度信息采集配置执行图2确定性工业网络业务架构确定性的工业网络涉及的网络域可以分为工厂内网、工厂外网以及互联网/其他3个大类。工厂内网主要指工业现场的生产网络(OT)以及信息网络(IT),传统的生产网络以工业控制网络为主，由工业总线及以太网技术实现，可以满足控制系统信号的传输确定性；信息网络则主要以工厂信息系统及办公网络为主，OT网络与IT网络彼此隔离的现状已经无法满足产业数字化，工业互联网大趋势下多种业务彼此协同、共网传输的差异化的质量保证需求卬。在此背景下，工
11、厂内网需要既关注控制网络的确定性，又要具备多种业务共网传输保障能力。工厂外网主要指企业分支间互联、企业与上下游合作互联所涉及的网络，主要可以分为园区网络和运营商网络2种运营模式。园区网络是指以实现园区企业设备互联和信息互通的网络基础设施，由园区到厂区、由管理到生产的综合性基础网络体系。运营商网络部分则通常采用专线方式，用于连接典型企业分支机构、异地工厂及数据中心等。由于业务上云，视频会议、远程控制、预测性维护等新型工业互联网业务的出现，确定性的工厂外网也应具备多种业务共网传输保障能力。互联网及其他涉及网络主要对标消费互联网的相关业务，如供应链、销售所涉及的网页访问、电子商务等，对于确定性要求相
12、对较低。2.2 确定性工业网络分域架构正如上节所述，新型工业网络往往包含多个局部网络，大部分业务仅需要在局域网络中满足其确定性需要，但由于工业互联网的蓬勃发展，数据流转范围逐步扩大，传输路径跨域的新兴业务不断涌现，比如数字学生、预测性维护等业务就有大量数据需要从生产现场实时传送至企业信息网络或者园区数据中心，也可以通过运营商网络专线连接到其他分支机构。在这种情况下，网络系统除了保证局部区域内的网络确定性，还应该具备保证端到端网络确定性的协同机制。基于此，确定性工业网络应兼具域内确定性及跨域协同确定性，避免出现跨域后确定性指标严重劣化的情况。确定性工业网络要通过构建网络的确定性能力向应用提供差异
13、化的端到端确定性服务保证，本文提出的确定性工业网络的分域架构如图3所示。端到端协同控制器图3确定性工业网络分域架构图此架构依据安全分区、网络规模、技术特征等原则对全网划分区域，在区域内部署集中式区域控制器，负责管理域内网络节点，学习本域拓扑信息，感知负载，发起及执行跨域通信，域内流量配置生成等。全网需要部署端到端协同控制器，负责维护区域控制器的域级拓扑、全局信息处理、负载均衡和主备倒换决策、跨域流量配置生成等。2.3 确定性工业网络分层架构工业领域业务种类繁多，网络架构需要适应各类业务对网络的承载需求，并差异化满足其确定性要求。本文构建了一个通用的确定性工业网络分层架构，以应对工业领域碎片化的
14、网络需求，具体如图4所示。该体系结构基于SDN网络模型构建了一个开放的、可编程的分层体系结构。此架构分为设备层、控制层、业务层及应用层，控制层、业务层及应用层均应具备可编程性并在一定范围内实现接口开放。在工业网络业务类型繁杂，需求碎片化的情况下架构网络需要承载各类业务，同时要差异化保证各类业务的确定性，架构要兼具通用性和专业性。依据此架构构建的网络模型，其通用性从上至下递减，专业性自下而上递增。简单而言，设备层被视作通用资源存在，其功能性能需求实际由应用层的服务质量决定。在业务发放阶段，应用层APP与工业应用相对应，感知工业应用服务质量；业务层的场景级协调器则对多类业务的服务质量要求进行整合、
15、翻译及编排，以场景为单位生成网络指标模板（时延、抖动、丢包、可靠性、安全性等）；控制层的行业级控制器则负责将网络指标转化为对网络资源的需求（路径、带宽、Q。S能力、安全分域），并进一步生成配置模板下发给设备层对全网进行实际的设备配置。03确定性工业网络技术3.1 流量调度分组传输网络通常使用QoS系统来评估服务提供商满足客户服务需求的能力，即评估在传输过程中能够支持带宽、延迟、延迟抖动和丢包率等核心要求的服务能力，采用流量调度提高服务质量保障能力。交通调度通常基于优先级映射，使用交通监控和整形、拥堵管理和避免、流量策略等技术。作为新一代以太网技术，TSN技术被认为是典型的确定性网络技术之一，因为它符合标准的以太网体系结构，具有准确的流量调度能力，能够保证公共网络高质量传输多业务流量，并且具有技术和成本优势。与分组传输网络的流量调度类似，TSN的流量调度也是基于上述机制实现的。最为典型的特性就是门控和抢占机制。门控机制是TSN解决帧
