《有色金属尾矿粉水泥稳定材料无侧限抗压强度试验方法.docx》由会员分享，可在线阅读，更多相关《有色金属尾矿粉水泥稳定材料无侧限抗压强度试验方法.docx（2页珍藏版）》请在第壹文秘上搜索。

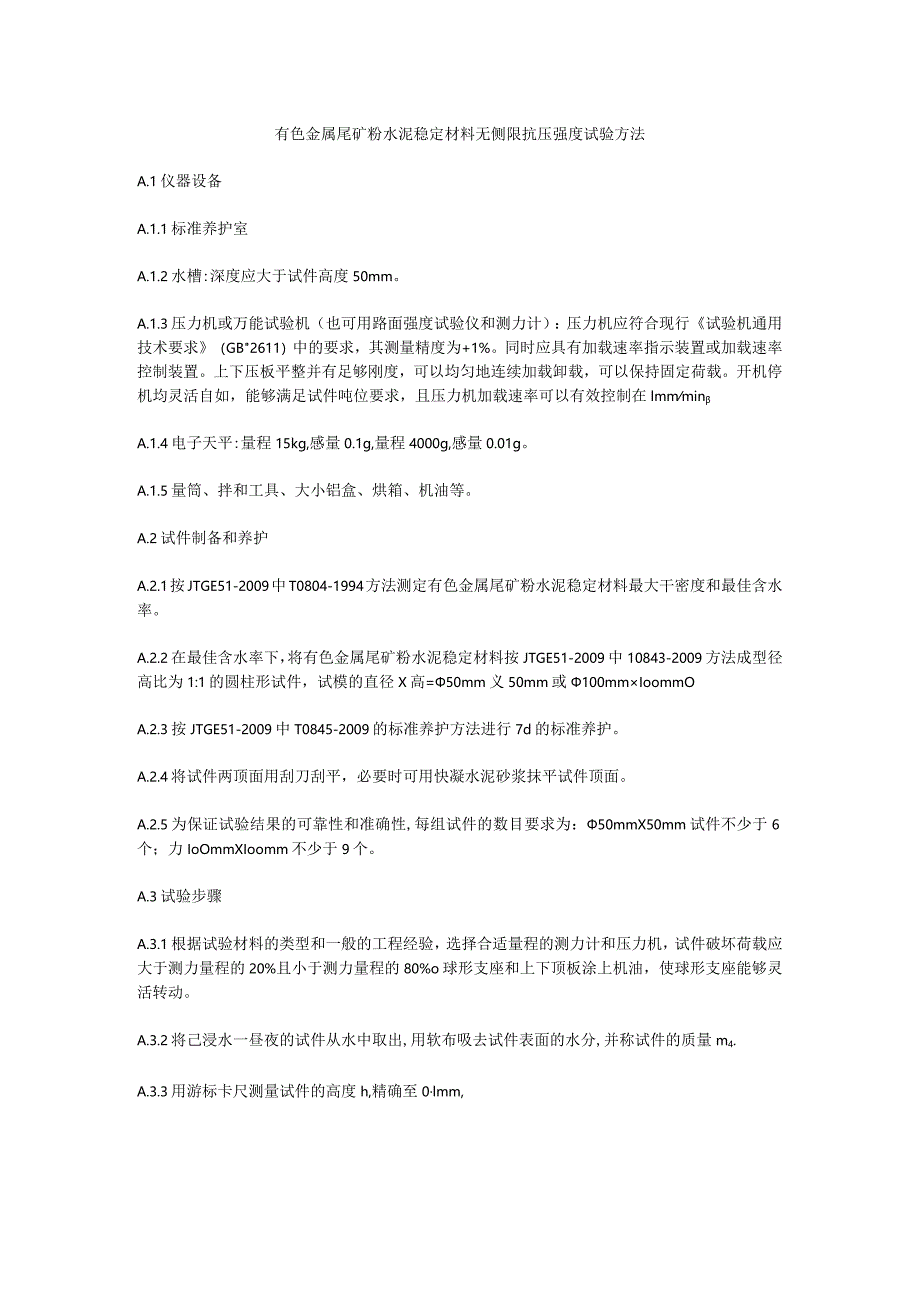

1、有色金属尾矿粉水泥稳定材料无侧限抗压强度试验方法A.1仪器设备A.1.1标准养护室A.1.2水槽:深度应大于试件高度50mm。A.1.3压力机或万能试验机（也可用路面强度试验仪和测力计）：压力机应符合现行试验机通用技术要求（GB2611）中的要求，其测量精度为+1%。同时应具有加载速率指示装置或加载速率控制装置。上下压板平整并有足够刚度，可以均匀地连续加载卸载，可以保持固定荷载。开机停机均灵活自如，能够满足试件吨位要求，且压力机加载速率可以有效控制在lmmminA.1.4电子天平:量程15kg,感量0.1g,量程4000g,感量0.01g。A.1.5量筒、拌和工具、大小铝盒、烘箱、机油等。A.
2、2试件制备和养护A.2.1按JTGE51-2009中T0804-1994方法测定有色金属尾矿粉水泥稳定材料最大干密度和最佳含水率。A.2.2在最佳含水率下，将有色金属尾矿粉水泥稳定材料按JTGE51-2009中10843-2009方法成型径高比为1:1的圆柱形试件，试模的直径X高=50mm义50mm或100mmIoommOA.2.3按JTGE51-2009中T0845-2009的标准养护方法进行7d的标准养护。A.2.4将试件两顶面用刮刀刮平，必要时可用快凝水泥砂浆抹平试件顶面。A.2.5为保证试验结果的可靠性和准确性,每组试件的数目要求为：50mmX50mm试件不少于6个；力IoOmmXIo

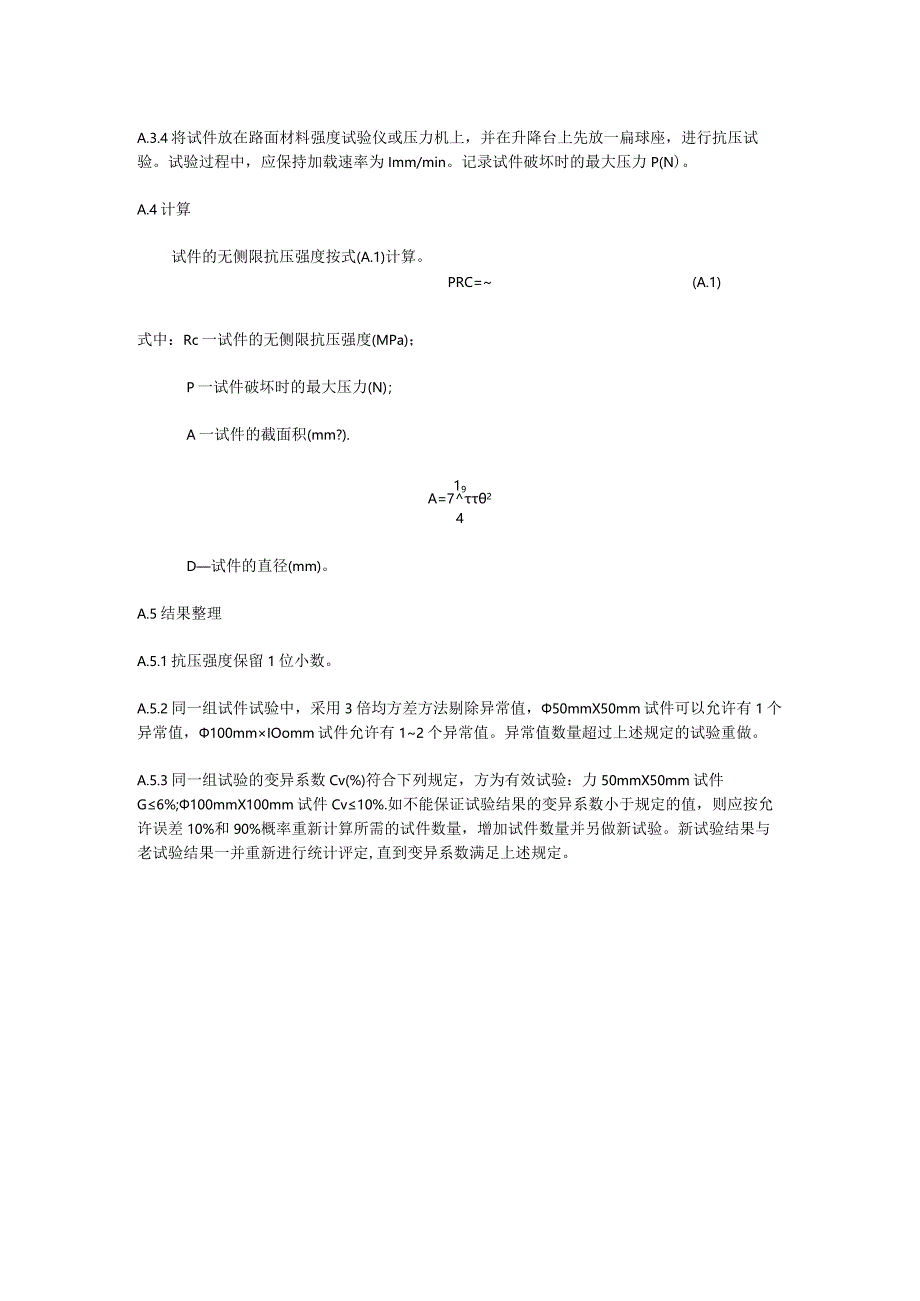

3、omm不少于9个。A.3试验步骤A.3.1根据试验材料的类型和一般的工程经验，选择合适量程的测力计和压力机，试件破坏荷载应大于测力量程的20%且小于测力量程的80%o球形支座和上下顶板涂上机油，使球形支座能够灵活转动。A.3.2将己浸水一昼夜的试件从水中取出,用软布吸去试件表面的水分,并称试件的质量m4.A.3.3用游标卡尺测量试件的高度h,精确至0lmm,A.3.4将试件放在路面材料强度试验仪或压力机上，并在升降台上先放一扁球座，进行抗压试验。试验过程中，应保持加载速率为Imm/min。记录试件破坏时的最大压力P(N)。A.4计算试件的无侧限抗压强度按式(A.1)计算。PRC=(A.1)式中
4、：Rc一试件的无侧限抗压强度(MPa)；P一试件破坏时的最大压力(N)；A一试件的截面积(mm?).19A=724D试件的直径(mm)。A.5结果整理A.5.1抗压强度保留1位小数。A.5.2同一组试件试验中，采用3倍均方差方法剔除异常值，50mmX50mm试件可以允许有1个异常值，100mmIOomm试件允许有12个异常值。异常值数量超过上述规定的试验重做。A.5.3同一组试验的变异系数Cv(%)符合下列规定，方为有效试验：力50mmX50mm试件G6%;100mmX100mm试件Cv10%.如不能保证试验结果的变异系数小于规定的值，则应按允许误差10%和90%概率重新计算所需的试件数量，增加试件数量并另做新试验。新试验结果与老试验结果一并重新进行统计评定,直到变异系数满足上述规定。
