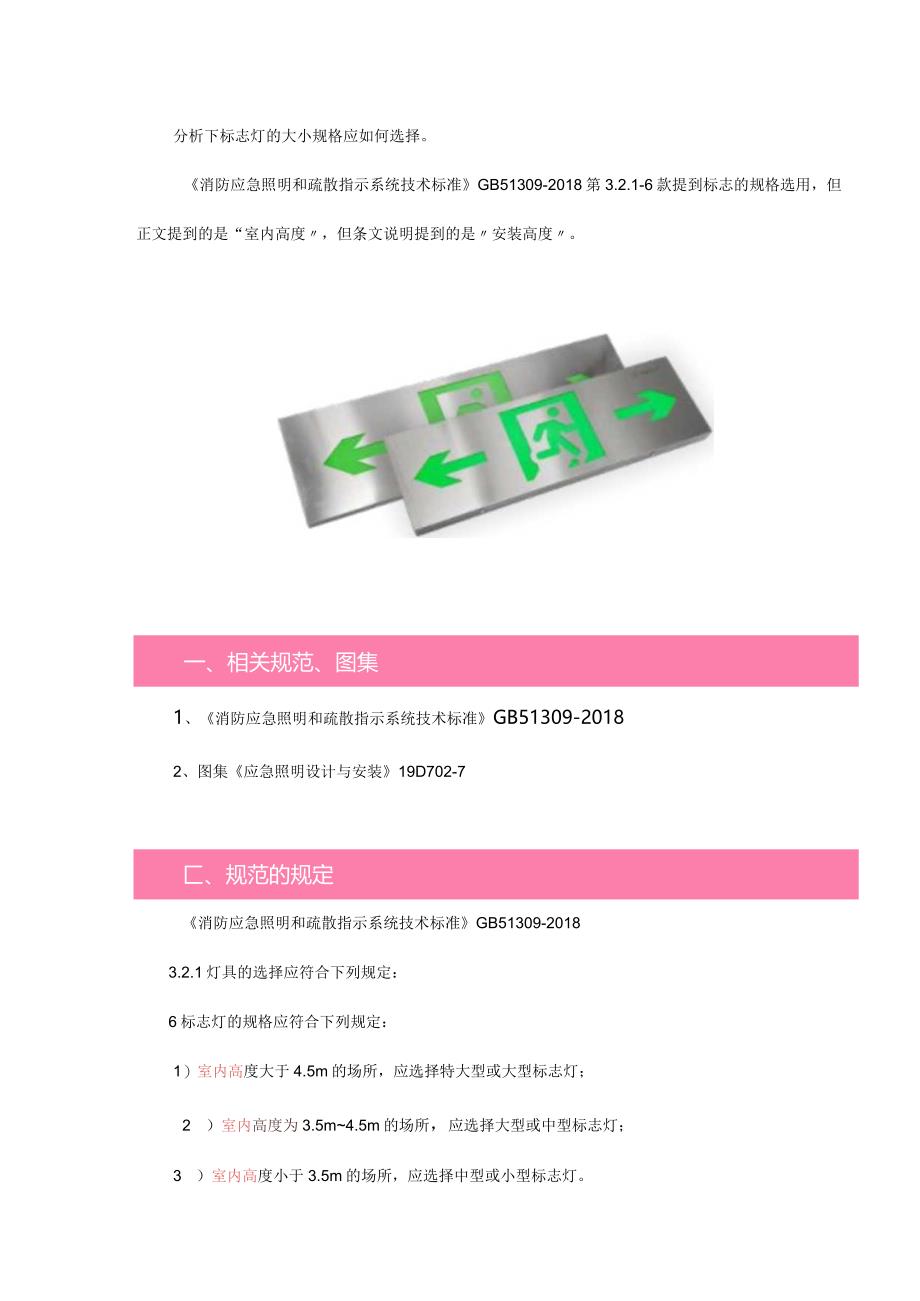

标志灯的尺寸规格选择是按室内高度还是安装高度?.docx_第1页
第1页 / 共9页

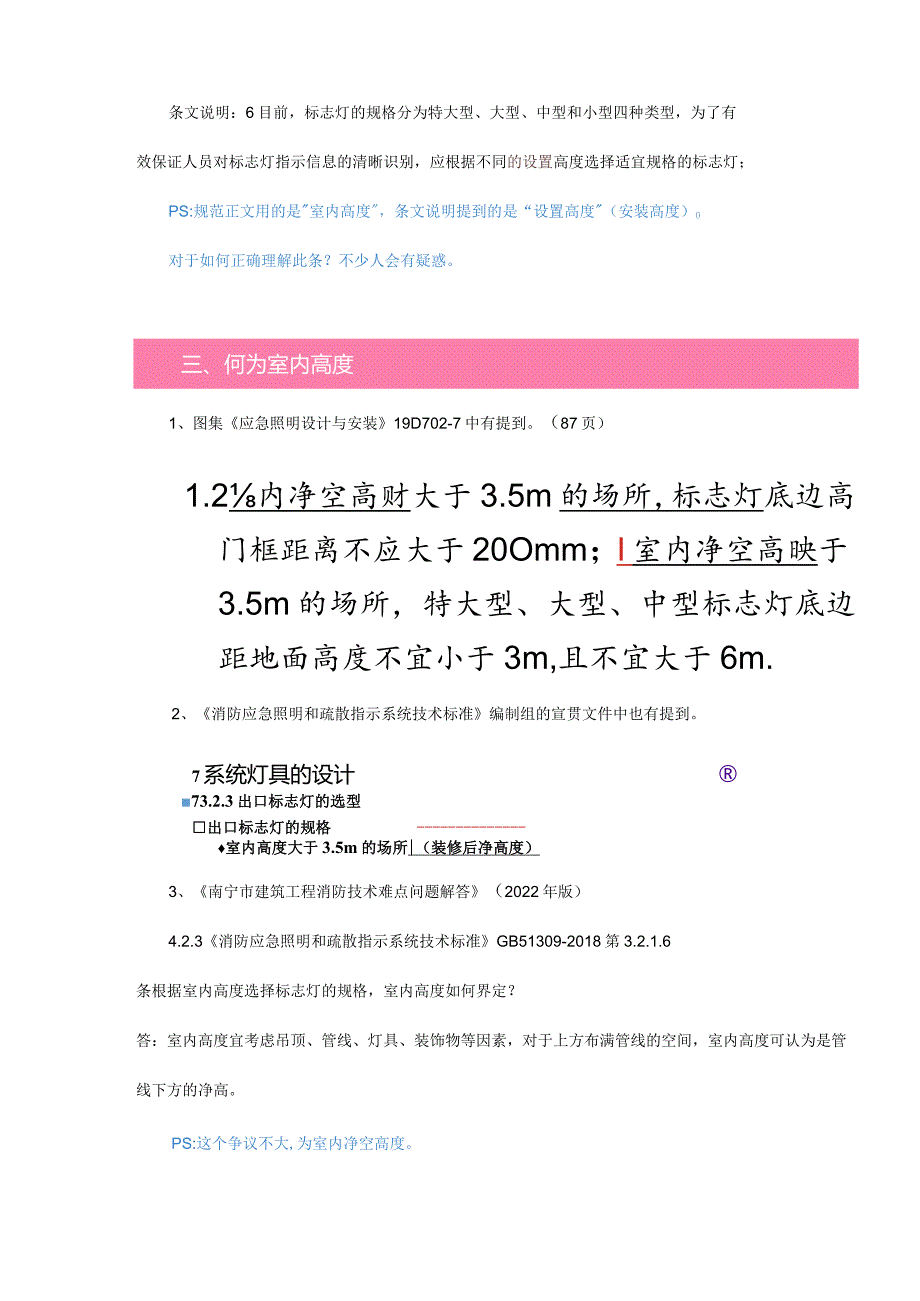

标志灯的尺寸规格选择是按室内高度还是安装高度?.docx_第2页
第2页 / 共9页

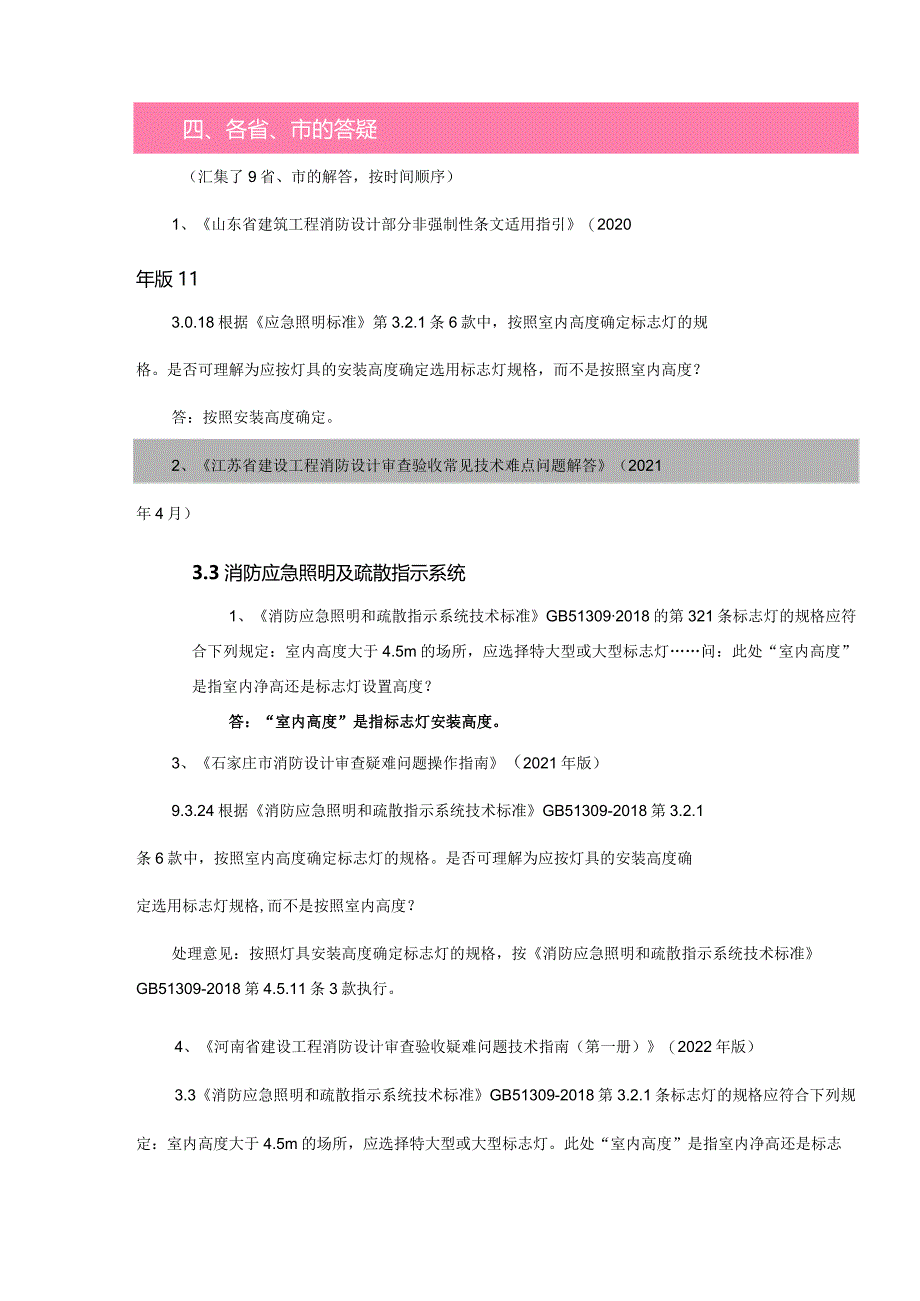

标志灯的尺寸规格选择是按室内高度还是安装高度?.docx_第3页
第3页 / 共9页
标志灯的尺寸规格选择是按室内高度还是安装高度?.docx_第4页
第4页 / 共9页
标志灯的尺寸规格选择是按室内高度还是安装高度?.docx_第5页
第5页 / 共9页
标志灯的尺寸规格选择是按室内高度还是安装高度?.docx_第6页
第6页 / 共9页
标志灯的尺寸规格选择是按室内高度还是安装高度?.docx_第7页
第7页 / 共9页
标志灯的尺寸规格选择是按室内高度还是安装高度?.docx_第8页
第8页 / 共9页
标志灯的尺寸规格选择是按室内高度还是安装高度?.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《标志灯的尺寸规格选择是按室内高度还是安装高度?.docx》由会员分享,可在线阅读,更多相关《标志灯的尺寸规格选择是按室内高度还是安装高度?.docx(9页珍藏版)》请在第壹文秘上搜索。

1、分析下标志灯的大小规格应如何选择。消防应急照明和疏散指示系统技术标准GB51309-2018第3.2.1-6款提到标志的规格选用,但正文提到的是“室内高度,但条文说明提到的是安装高度。一、相关规范、图集1、消防应急照明和疏散指示系统技术标准GB51309-20182、图集应急照明设计与安装19D702-7匚、规范的规定消防应急照明和疏散指示系统技术标准GB51309-20183.2.1灯具的选择应符合下列规定:6标志灯的规格应符合下列规定:1)室内高度大于4.5m的场所,应选择特大型或大型标志灯;2 )室内高度为3.5m4.5m的场所,应选择大型或中型标志灯;3 )室内高度小于3.5m的场所,

2、应选择中型或小型标志灯。条文说明:6目前,标志灯的规格分为特大型、大型、中型和小型四种类型,为了有效保证人员对标志灯指示信息的清晰识别,应根据不同的设置高度选择适宜规格的标志灯;PS:规范正文用的是室内高度,条文说明提到的是“设置高度(安装高度)0对于如何正确理解此条?不少人会有疑惑。三、何为室内高度1、图集应急照明设计与安装19D702-7中有提到。(87页)1.2内净空高财大于3.5m的场所,标志灯底边高门框距离不应大于20Omm;I室内净空高映于3.5m的场所,特大型、大型、中型标志灯底边距地面高度不宜小于3m,且不宜大于6m.2、消防应急照明和疏散指示系统技术标准编制组的宣贯文件中也有

3、提到。7系统灯具的设计73.2.3出口标志灯的选型出口标志灯的规格室内高度大于3.5m的场所|(装修后净高度)3、南宁市建筑工程消防技术难点问题解答(2022年版)4.2.3消防应急照明和疏散指示系统技术标准GB51309-2018第3.2.1.6条根据室内高度选择标志灯的规格,室内高度如何界定?答:室内高度宜考虑吊顶、管线、灯具、装饰物等因素,对于上方布满管线的空间,室内高度可认为是管线下方的净高。PS:这个争议不大,为室内净空高度。四、各省、市的答疑(汇集了9省、市的解答,按时间顺序)1、山东省建筑工程消防设计部分非强制性条文适用指引(2020年版113.0.18根据应急照明标准第3.2.

4、1条6款中,按照室内高度确定标志灯的规格。是否可理解为应按灯具的安装高度确定选用标志灯规格,而不是按照室内高度?答:按照安装高度确定。2、江苏省建设工程消防设计审查验收常见技术难点问题解答(2021年4月)3.3消防应急照明及疏散指示系统1、消防应急照明和疏散指示系统技术标准GB513092018的第321条标志灯的规格应符合下列规定:室内高度大于4.5m的场所,应选择特大型或大型标志灯问:此处“室内高度”是指室内净高还是标志灯设置高度?答:“室内高度”是指标志灯安装高度。3、石家庄市消防设计审查疑难问题操作指南(2021年版)9.3.24根据消防应急照明和疏散指示系统技术标准GB51309-

5、2018第3.2.1条6款中,按照室内高度确定标志灯的规格。是否可理解为应按灯具的安装高度确定选用标志灯规格,而不是按照室内高度?处理意见:按照灯具安装高度确定标志灯的规格,按消防应急照明和疏散指示系统技术标准GB51309-2018第4.5.11条3款执行。4、河南省建设工程消防设计审查验收疑难问题技术指南(第一册)(2022年版)3.3消防应急照明和疏散指示系统技术标准GB51309-2018第3.2.1条标志灯的规格应符合下列规定:室内高度大于4.5m的场所,应选择特大型或大型标志灯。此处“室内高度”是指室内净高还是标志灯设置高度?答:“室内高度”是指标志灯安装高度。条文解释为“标志灯的

6、规格分为特大型、大型、中型和小型四种类型,为了有效保证人员对标志灯指示信息的清晰识别,应根据不同的设置高度选择适宜规格的标志灯”。5、四川省房屋建筑工程消防设计技术审查要点(试行)(2022年版)11314消防应急标志灯的规格按安装高度选择。安装高度大于4.5m选择特大型或大型标志灯、35m4.5m选择大型或中型标志灯、小于3.5m选择中型或小型标志灯。人员密集的大空间应选择中型及以上的标志灯。6、贵州省消防技术规范疑难问题技术指南(2022年版)4.2.6消防应急标志灯具的规格应符合下列规定:1安装高度大于4.5m的灯具,应选择特大型或大型标志灯;2安装高度为3.5m4.5m的灯具,应选择大

7、型或中型标志灯;3安装高度小于3.5m的灯具,应选择中型或小型标志灯。7、湖北省建设工程消防设计审查验收疑难问题技术指南(2022年版)10.2.8消防应急标志灯具的规格应符合下列规定:1安装高度大于4.5m的灯具,应选择特大型或大型标志灯;2安装高度为3.5m4.5m的灯具,应选择大型或中型标志灯;3安装高度小于3.5m的灯具,应选择中型或小型标志灯。8、海南省建设工程消防设计审查验收疑难问题解答(2023年版)8.3.8消防应急照明和疏散指示系统技术标准GB51309第3.2.1条第6款,标志灯规格是按室内高度还是按标志灯安装高度定?答:标志灯规格应综合考虑室内高度和安装高度。当安装高度不

8、高于2.2m时,标志灯规格应选择中型或小型标志灯。室内高度大于4.5m,选择特大型或大型标志灯;室内高度为35m45m,选择大型或中型标志灯;室内高度小于3.5m,选择中型或小型标志灯。人员密集的大空间应选择中型及以上的标志灯。9、广东省建设工程消防设计审查疑难问题解析(2023年版)3.2.2第6款,高度是指室内净高还是标志灯设置高度?正文与条文解释不一致,是否应按第4.5.11条的第3款执行?答:按消防应急照明和疏散指示系统技术标准GB51309第4.5.11条第3款执行,指标志灯的安装高度。疏散指示标志灯的尺寸大小除考虑安装高度外,还应考虑空间大小和视线距离。PS:各省市的答疑基本一致,

9、这里的高度是指“安装高度。但具体安装多高,需要结合室内高度和工程的实际需要。工编制组的宣贯标志灯分出口标志灯和方向标志灯。1出口标志灯7系统灯具的设计7.3.2.3出口标志灯的选型口出口标志灯的规格室内高度大于35m的场所(装修后净高度)室内高度大于4.5m的场所,应选择特大型或大型标志灯室内高度为354.5m的场所,应选择大型或中型标志灯灯具安装高度应与室内高度匹配,不宜小于3m,且不应大于6m室内高度小于35m的场所(装修后净高度)“应选择中型或小型标志灯,标志灯底边离门框的距离不应大于20Omm2方向标志灯17.3.33方向标志灯的选型方向标志灯的规格疏散路径上方安装高度为2m以上的方向

10、标志灯室内高度大于3.5m的场所(装修后净高度)室内高度大于45m的场所,应选择特大型或大型标志灯,室内高度为3.54.5m的场所,应选择大型或中型标志灯灯具安装高度应与室内高度匹配,不宜小于3m,且不应大于6m室内高度小于3.5m的场所(装修后净高度)应选择中型或小型标志灯安装高度宜为2.22.5m7.3.33方向标志灯的选型 方向标志灯的规格 疏散路径上方安装高度为Im以下的方向标志灯应选择中型或小型标志灯 疏散路径地面上安装的方向标志灯应选择标准规格(开口尺寸、面板尺寸)的地埋式标志灯从上面可以看出,对于疏散高度Im以下的方向标志灯,不管室内高度为多少,因其安装高度已指定,故只能选用中、

11、小型标志灯。二、图示理解在学习和理解规范条文时,以图示的方式来理解是比较快速、便捷的方式。1、楼层指示灯根据消防应急照明和疏散指示系统技术标准GB51309第4.5.12条,安装高度宜为2.22.5m.选用中、小型标志灯。a.走道两侧的方向标志灯。不管走道的高度为多少,两侧的方向标志灯其安装高度已指定,故只能选用中、小型标志灯。这句话的另一层含义是:方向标志灯与疏散路径垂直时,设置间距不应大于20m;方向标志灯与疏散路径平行时,设置间距不应大于IOmoPS:若无特殊情况,可以牢记住10m和20m这两个距离值,b.走道上方的方向标志灯。对于疏散走道(通道)上方的标志灯,需要吊装,其高度可以按消防

12、应急照明和疏散指示系统技术标准GB51309第4.5.11-3执行。这个灯的规格,可以选特大、大、中型。3出口标志灯按消防应急照明和疏散指示系统技术标准GB51309第4.5.10条执行。a.室内高度不大于3.5m,要求门上20Omm设置。(中、小型)b.室内高度大于3.5m,安装高度36m。(可以选特大、大、中型)PS:太高不宜看到,太低可能会影响搬运。1、对规范的原文理解,不能只仅限于字面。2、室内高度为室内净空高。3、标志灯的规格选择,是按照安装高度,不是室内高度。4、对于消防应急照明和疏散指示系统技术标准GB51309的3.2.1.6条,需结合4.5节来完整的理解。5、对于走道Im以下的方向标志灯,只能中、小型,不可选特大或大型。建议牢记IOm和20m这两个距离值。6、特大型和大型是在高处吊挂时采用的规格,其距离更远,适合大空间的场所。
