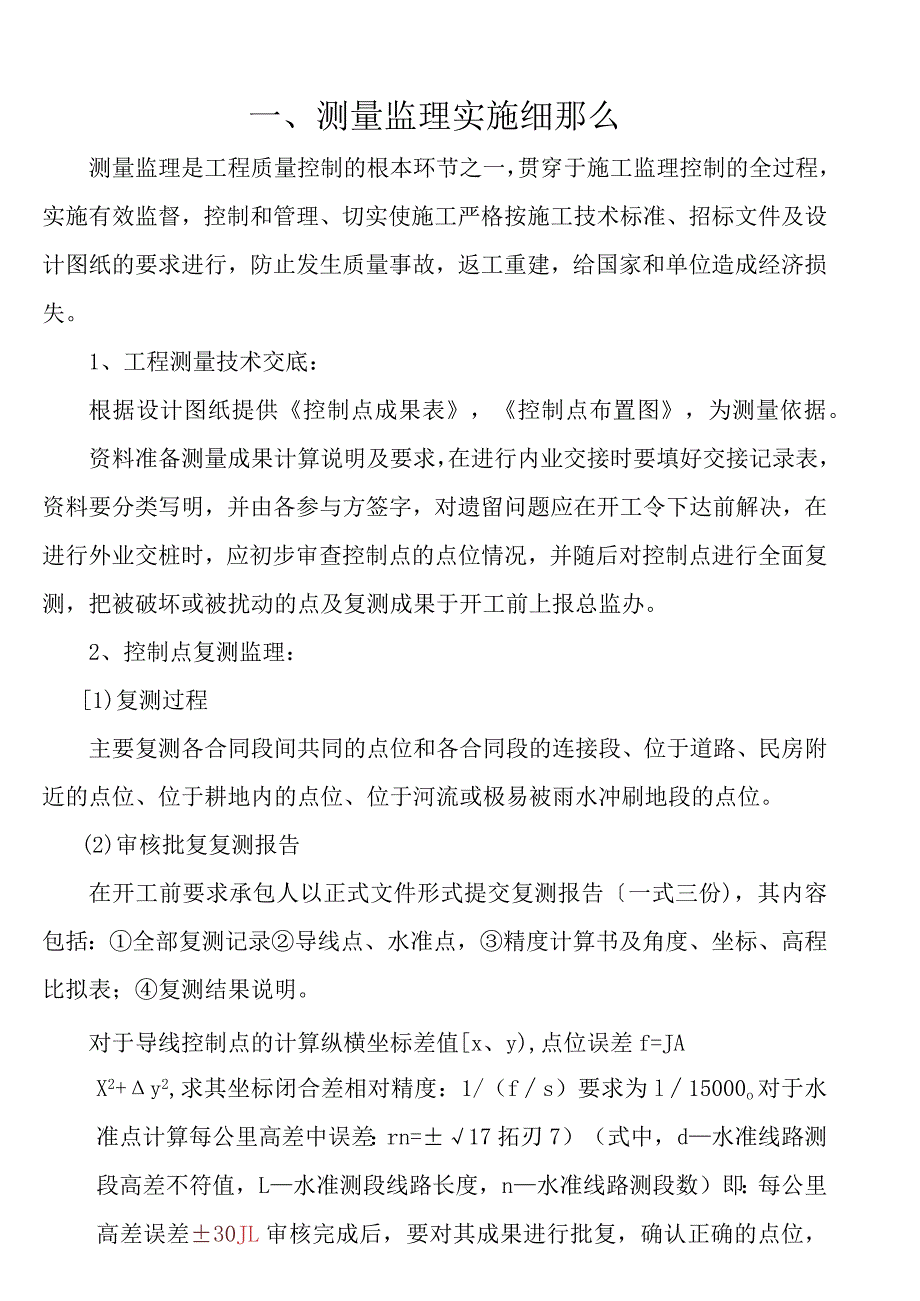

1、一、测量监理实施细那么测量监理是工程质量控制的根本环节之一，贯穿于施工监理控制的全过程，实施有效监督，控制和管理、切实使施工严格按施工技术标准、招标文件及设计图纸的要求进行，防止发生质量事故，返工重建，给国家和单位造成经济损失。1、工程测量技术交底：根据设计图纸提供控制点成果表，控制点布置图，为测量依据。资料准备测量成果计算说明及要求，在进行内业交接时要填好交接记录表，资料要分类写明，并由各参与方签字，对遗留问题应在开工令下达前解决，在进行外业交桩时，应初步审查控制点的点位情况，并随后对控制点进行全面复测，把被破坏或被扰动的点及复测成果于开工前上报总监办。2、控制点复测监理：1)复测过程主要复
2、测各合同段间共同的点位和各合同段的连接段、位于道路、民房附近的点位、位于耕地内的点位、位于河流或极易被雨水冲刷地段的点位。(2)审核批复复测报告在开工前要求承包人以正式文件形式提交复测报告一式三份)，其内容包括：全部复测记录导线点、水准点，精度计算书及角度、坐标、高程比拟表；复测结果说明。对于导线控制点的计算纵横坐标差值x、y),点位误差f=JAX2+y2,求其坐标闭合差相对精度：1/（fs）要求为l15000o对于水准点计算每公里高差中误差：rn=17拓刃7）（式中，d水准线路测段高差不符值，L水准测段线路长度，n水准线路测段数）即：每公里高差误差30JL审核完成后，要对其成果进行批复，确认

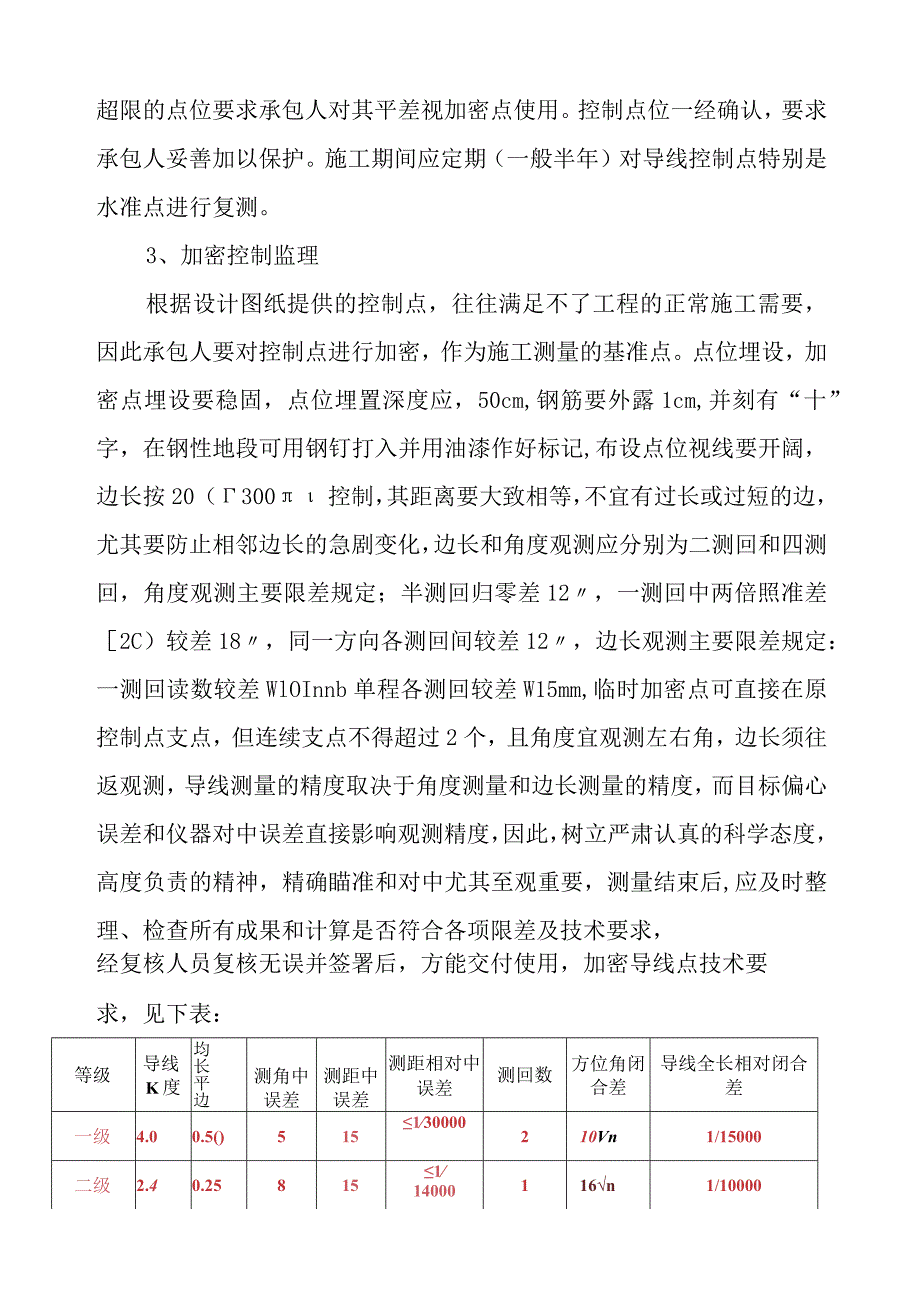

3、正确的点位，超限的点位要求承包人对其平差视加密点使用。控制点位一经确认，要求承包人妥善加以保护。施工期间应定期（一般半年）对导线控制点特别是水准点进行复测。3、加密控制监理根据设计图纸提供的控制点，往往满足不了工程的正常施工需要，因此承包人要对控制点进行加密，作为施工测量的基准点。点位埋设，加密点埋设要稳固，点位埋置深度应，50cm,钢筋要外露1cm,并刻有“十”字，在钢性地段可用钢钉打入并用油漆作好标记,布设点位视线要开阔，边长按20（300控制，其距离要大致相等，不宜有过长或过短的边，尤其要防止相邻边长的急剧变化，边长和角度观测应分别为二测回和四测回，角度观测主要限差规定；半测回归零差12
4、，一测回中两倍照准差2C）较差18，同一方向各测回间较差12，边长观测主要限差规定：一测回读数较差WlOInnb单程各测回较差W15mm,临时加密点可直接在原控制点支点，但连续支点不得超过2个，且角度宜观测左右角，边长须往返观测，导线测量的精度取决于角度测量和边长测量的精度，而目标偏心误差和仪器对中误差直接影响观测精度，因此，树立严肃认真的科学态度，高度负责的精神，精确瞄准和对中尤其至观重要，测量结束后,应及时整理、检查所有成果和计算是否符合各项限差及技术要求，经复核人员复核无误并签署后，方能交付使用，加密导线点技术要求，见下表：等级导线K度均长平边测角中误差测距中误差测距相对中误差测回数方位

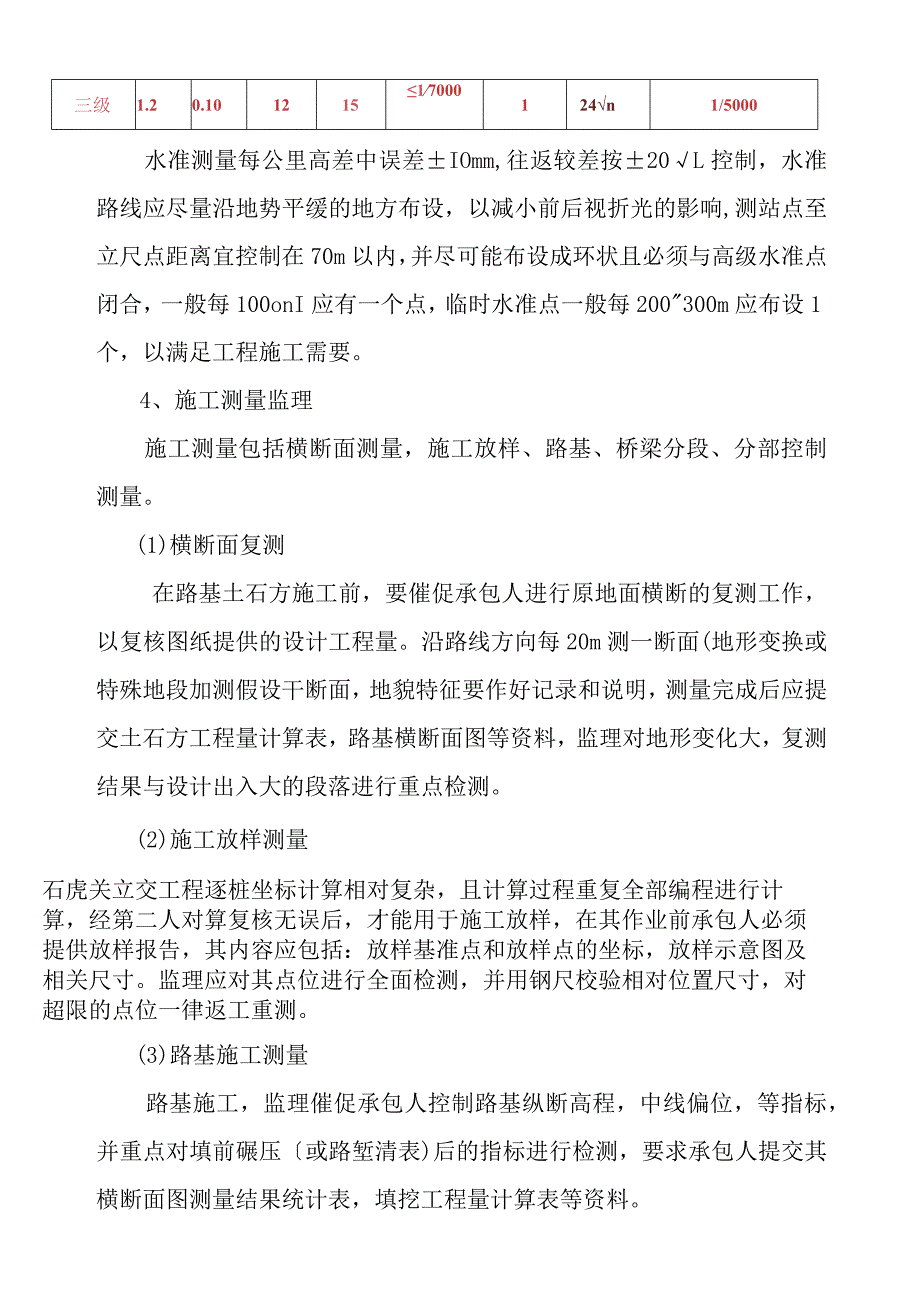

5、角闭合差导线全长相对闭合差一级4.00.5()515130000210Vn1/15000二级2.40.25815114000116n1/10000三级1.20.10121517000124n1/5000水准测量每公里高差中误差IOmm,往返较差按20L控制，水准路线应尽量沿地势平缓的地方布设，以减小前后视折光的影响,测站点至立尺点距离宜控制在70m以内，并尽可能布设成环状且必须与高级水准点闭合，一般每100onI应有一个点，临时水准点一般每200300m应布设1个，以满足工程施工需要。4、施工测量监理施工测量包括横断面测量，施工放样、路基、桥梁分段、分部控制测量。(1)横断面复测在路基土石方施
6、工前，要催促承包人进行原地面横断的复测工作，以复核图纸提供的设计工程量。沿路线方向每20m测一断面(地形变换或特殊地段加测假设干断面，地貌特征要作好记录和说明，测量完成后应提交土石方工程量计算表，路基横断面图等资料，监理对地形变化大，复测结果与设计出入大的段落进行重点检测。(2)施工放样测量石虎关立交工程逐桩坐标计算相对复杂，且计算过程重复全部编程进行计算，经第二人对算复核无误后，才能用于施工放样，在其作业前承包人必须提供放样报告，其内容应包括：放样基准点和放样点的坐标，放样示意图及相关尺寸。监理应对其点位进行全面检测，并用钢尺校验相对位置尺寸，对超限的点位一律返工重测。(3)路基施工测量路基
7、施工，监理催促承包人控制路基纵断高程，中线偏位，等指标，并重点对填前碾压或路堑清表)后的指标进行检测，要求承包人提交其横断面图测量结果统计表，填挖工程量计算表等资料。(4)结构物测量石虎关立交工程是五层立交结构物特多，主要有高架桥、匝道桥、人行天桥、涵洞、挡土墙、排水等工程，图纸分类较杂，监理应同施工测量人员认真审核图纸，并对图纸上相关几何尺寸及坐标进行细致的换算和复查，特别要搞清楚路中心线与桥中心线的位置，墩中心与里程桩号的纵向偏移位置，桥中心线与墩中心线横向偏移位置等，仔细计算桩、柱、台位坐标，核对其上、下局部标高是否吻合，对发现的问题要及时上报请设计单位加以澄清，防止因此影响施工进度，拖
8、延工期。基坑开挖、灌注桩、根底、承台、墩台身、墩柱、墩台帽或盖梁、连续箱梁，就地浇筑梁板等分项工程，在施工前及施工完毕要对其尺寸标高，轴线偏位作全面检测，为保证桥面铺装层厚度，T梁、预制箱梁、连续箱梁、空心板梁、的垫石标高一般控制在负误差范围之内。5、监理工作的方法及措施监理程序的实现是承包人质检体系的建立并能有效的运转，即催促承包人建立一个完整的以自检为主的质量保证体系，各级自检人员应由富有施工经验，具有专业技术职称，熟悉标准和图纸，有高度责任感且工作作风优良的技术人员担任，能及时检测各工程部位的位置，高程和几何尺寸，并提供准确无误的资料以获得监理人员的认可。m监理工作方法：按照监理标准，采
9、用巡查旁站和抽检相结合的方法对工程质量实行全面监控。检查承包人测量人员的测量记录,工作日志，检查或旁站测量放样工作。开工前，向承包人书面提供图纸中的原始基准点，基准线和基准高程等资料，进行现场交验并验收，检查承包人的测量组人员数量，资质，测量仪器种类，数量、精度级别及工作状态，掌握监理范围内控制桩恢复情况及复核精度,检查即将开工路段和构造物的施工测量及放样结果，以及桩的制作,埋设、保护情况。施工中检查批复承包人路基施工测量放样自检报告，按合同、标准和路基施工监理程序要求复核承包人路基施工中边桩位置和高程测量结果，检查批复承包人路基验收测量报告，按要求组织部份或全部路段复核测量。对桥、涵、构造物
10、重要工程部的测量放样进行复核测量。竣工后，检查承包人全线恢复定线和路线竣工验收测量工作，审批竣工测量报告，按质量检验评定标准进行抽检，检查承包人全线桥涵及其它设施竣工验收的测量资料，如测定中线，丈量跨径及墩台各部尺寸，检查桥面高程，为防止过失,必须由两个人相互检查核对并作出测量和检查核对记录，核实因变更设计引起工程数量变动所需的测量内容。(2)监理工作措施：为保障监理工作正常进行，需要承包人的密切配合，大力支持，必须坚持工程报检制度，首先施工单位必须自检合格后再报监理检验6、分部工程测量有关技术要求：路基工程土方路基石方路基检验方法及频率纵断高程(mm)10、-20+10-30水准仪每200m
11、测4个断面中线偏差(mm)100100全站仪每200m测4个,弯道加HYYH两点宽度(mm)不于小设计值不于小设计值用尺量每200m测4处平整度(mm)20303米直尺每200m测4处x3尺横坡(%)0.50.5水准仪每200m测4个断面边坡不陡于设计值不陡于设计值每20Onl抽查4点挡土墙平面位置(mm)浆砌50混凝土30每20m用全站仪检查3点顶面高程(mm)浆砌20混凝10每20m用水准仪检查1点断面尺寸(mm)不小于图纸规定每20m用尺量2个断面底面高程(mm)50每20m用水准仪检查1点外表平整度(mm)块石20片石30混凝土10每20m用2m直尺检查3点桥梁总体质量要求桥面中心线偏
12、位(mm)20全站仪检查3、8处桥面宽(mm)10用尺量每孔35处桥长(Inm)+300,-100用测距仪检查引道中心线与桥梁中心线的衔接20分别将引道中心线和桥梁中心线延长至两岸桥长端部比拟其平面位置桥头高程衔接3用水准仪测量每米1点开挖基坑检查工程平面周线位置(mm)不小于图纸要求用全站仪检查纵横各2点基底标高(mm)土质士50石质+50-200用水准仪测量5、8点基坑尺寸(mm)不小于图纸尺寸用尺量钻孔灌注桩质量要求孔的中心位置(mm)群桩100用全站仪检查纵横方向孔径不小于设计桩径倾斜度1%桩长，且不大于500用测壁仪或钻杆垂线法每桩检查孔深摩擦桩符合图纸要求支承桩比设计深度超深不小于
13、50mm水准仪测量骨架顶面高程后反算：每桩检查混凝土根底检查工程平面尺寸(mm)50用尺量长宽各3处根底底面高程(mm)质50石质+50-200用水准仪测量58点根底顶面高程(mm)30用水准仪测58点轴线编位(mm)25全站仪检查纵横各2处墩、台身检查工程断面尺寸(mm)20用尺量3个断面竖直度或斜度Imm)0.3%H且不大于20用垂线或经伟仪测量2点顶面高程(mm)10用水准仪测量3点轴线偏位(三)10用全站仪检查纵横向各2点大面积平整度(mm)5用2m直尺检查预埋件位置(mm)10用尺量墩、台帽或盖梁检查工程断面尺寸(mm)20检查3个断面轴线偏位(mm)10用全站仪检查纵横向各2处预埋
