《焊料合金的润湿性分析.docx》由会员分享，可在线阅读，更多相关《焊料合金的润湿性分析.docx（3页珍藏版）》请在第壹文秘上搜索。

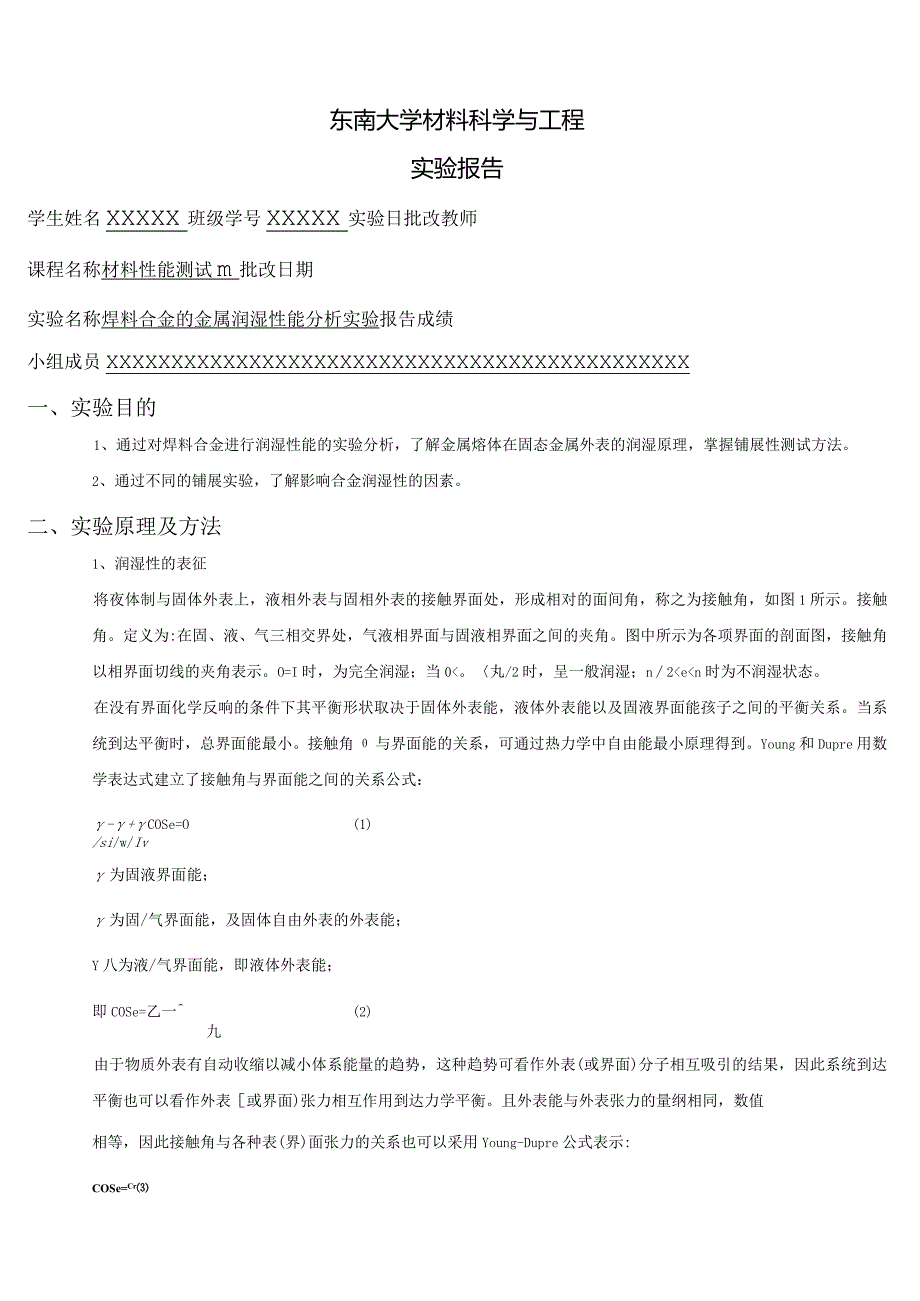

1、东南大学材料科学与工程实验报告学生姓名XXXXX班级学号XXXXX实验日批改教师课程名称材料性能测试m批改日期实验名称焊料合金的金属润湿性能分析实验报告成绩小组成员XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX一、实验目的1、通过对焊料合金进行润湿性能的实验分析，了解金属熔体在固态金属外表的润湿原理，掌握铺展性测试方法。2、通过不同的铺展实验，了解影响合金润湿性的因素。二、实验原理及方法1、润湿性的表征将夜体制与固体外表上，液相外表与固相外表的接触界面处，形成相对的面间角，称之为接触角，如图1所示。接触角。定义为:在固、液、气三相交界处，气液相界面与

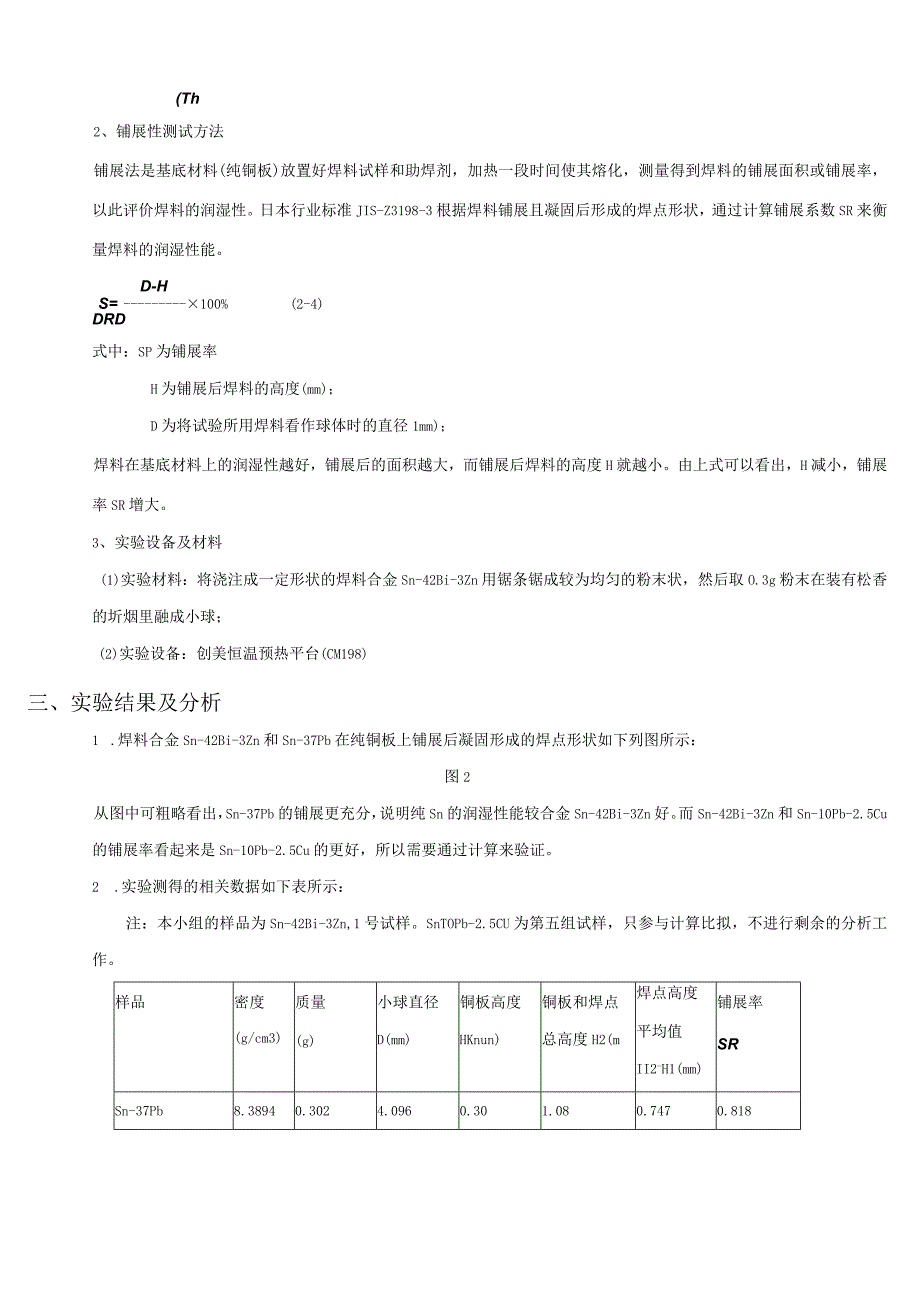

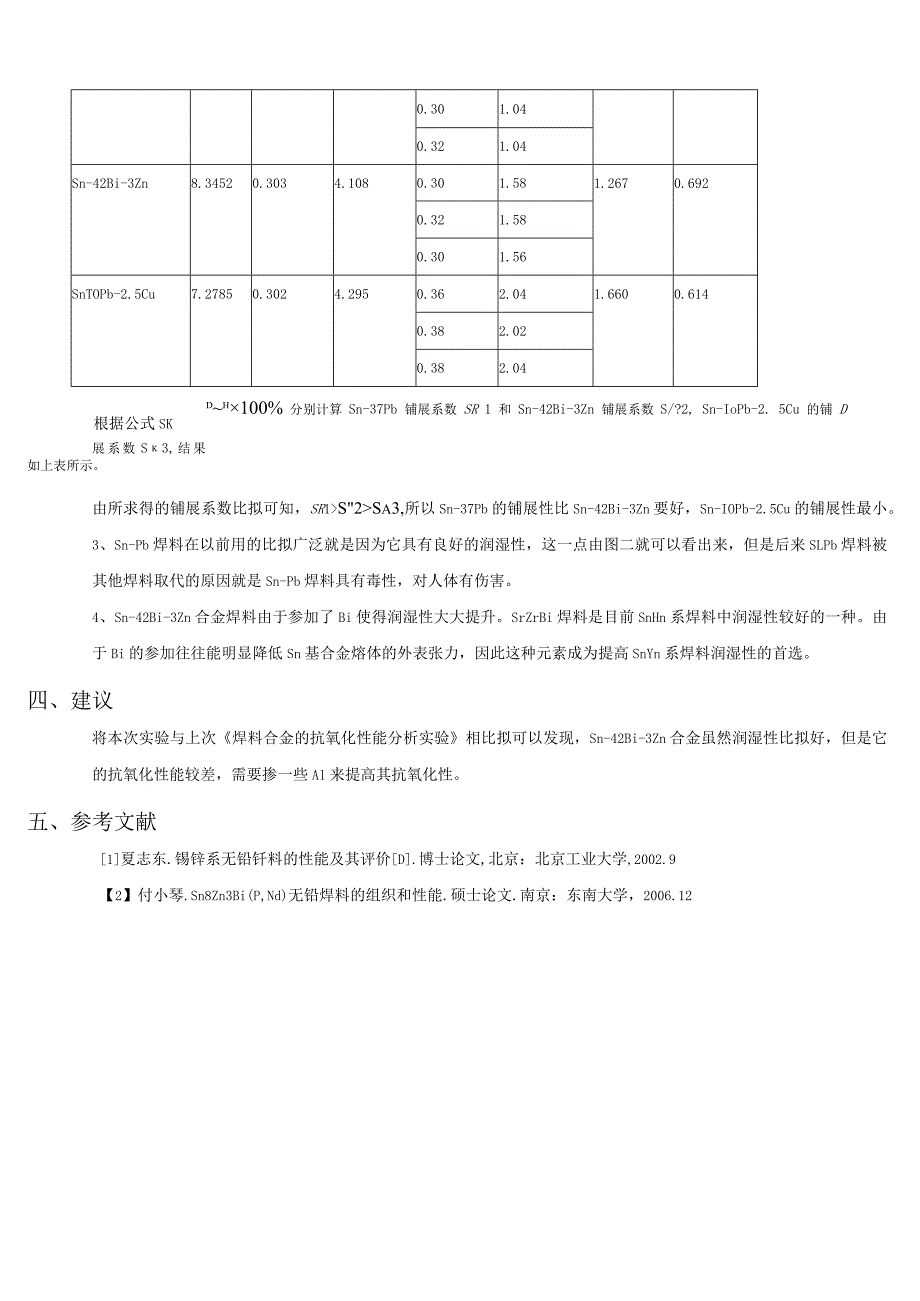

2、固液相界面之间的夹角。图中所示为各项界面的剖面图，接触角以相界面切线的夹角表示。O=I时，为完全润湿；当0。丸/2时，呈一般润湿；n2eS2Sa3,所以Sn-37Pb的铺展性比Sn-42Bi-3Zn要好，Sn-IOPb-2.5Cu的铺展性最小。3、Sn-Pb焊料在以前用的比拟广泛就是因为它具有良好的润湿性，这一点由图二就可以看出来，但是后来SLPb焊料被其他焊料取代的原因就是Sn-Pb焊料具有毒性，对人体有伤害。4、Sn-42Bi-3Zn合金焊料由于参加了Bi使得润湿性大大提升。SrZrBi焊料是目前SnHn系焊料中润湿性较好的一种。由于Bi的参加往往能明显降低Sn基合金熔体的外表张力，因此这种元素成为提高SnYn系焊料润湿性的首选。四、建议将本次实验与上次焊料合金的抗氧化性能分析实验相比拟可以发现，Sn-42Bi-3Zn合金虽然润湿性比拟好，但是它的抗氧化性能较差，需要掺一些Al来提高其抗氧化性。五、参考文献1夏志东.锡锌系无铅钎料的性能及其评价D.博士论文,北京：北京工业大学,2002.9【2】付小琴.Sn8Zn3Bi(P,Nd)无铅焊料的组织和性能.硕士论文.南京：东南大学，2006.12
